DS18B20基本介绍

温度传感器DS18B20： 1:测温范围－55℃～+125℃ 2:工作电源: 3.0~5.5V 接线注意事项：面对着平的那一面，左负右正，一旦接反就会立刻发热，有可能烧毁！同时，接反也是导致该传感器总是显示85℃的原因。实际操作中将正负反接，传感器立即发热，液晶屏不能显示读数，正负接好后显示85℃。另外，如果使用51单片机的话，那么中间那个引脚必须接上4.7K—10K的上拉电阻，否则，由于高电平不能正常输入/输出，要么通电后立即显示85℃，要么用几个月后温度在85℃与正常值上乱跳。

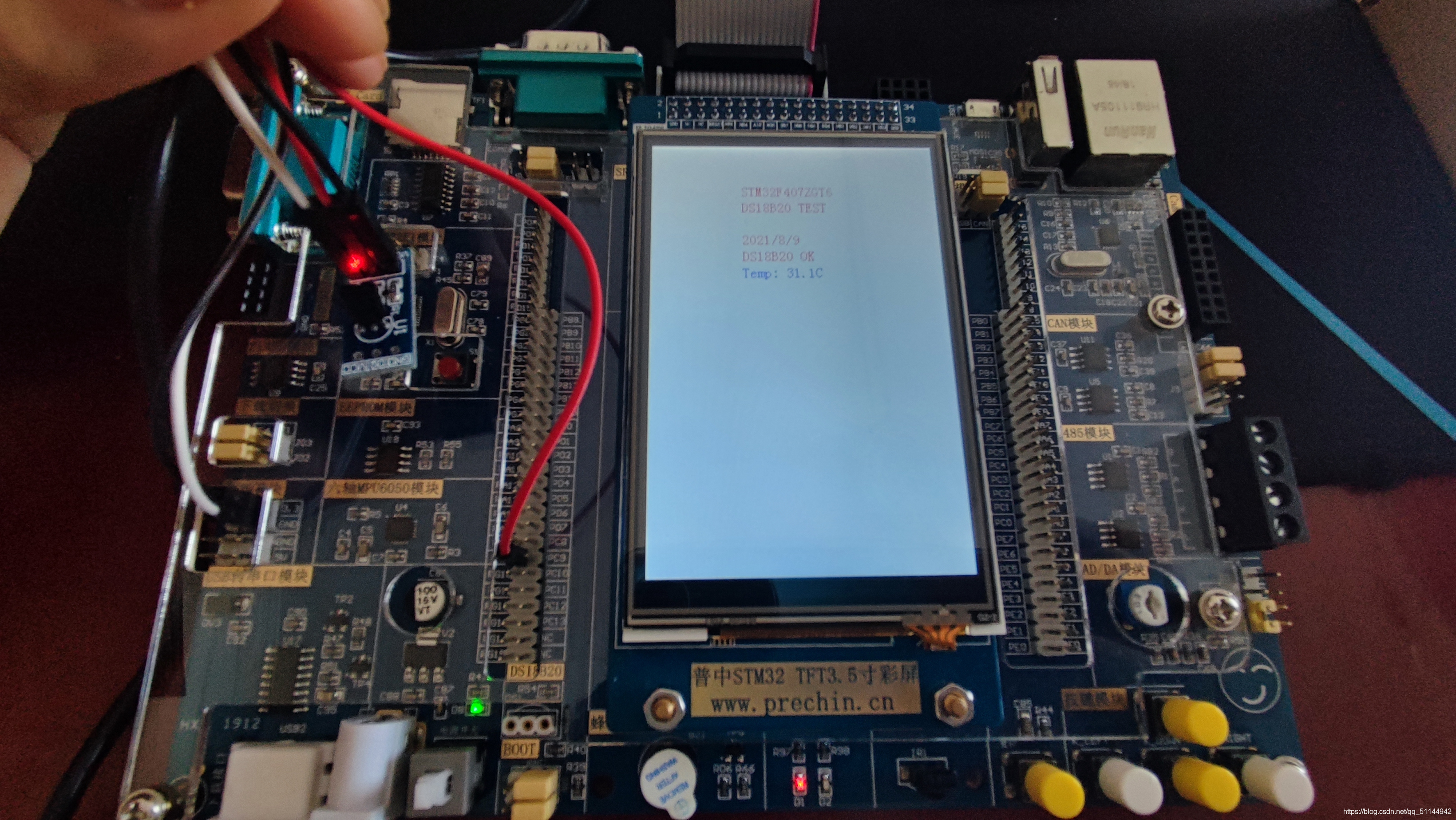

一、代码编写

主要介绍DS18B20数据接受部分：
DS18B20.C文件代码如下

#include "ds18b20.h"
#include "delay.h"

//复位DS18B20
void DS18B20_Rst(void)
{
	DS18B20_IO_OUT(); //SET PG11 OUTPUT
  DS18B20_DQ_OUT=0; //拉低DQ
  delay_us(750);    //拉低750us
  DS18B20_DQ_OUT=1; //DQ=1
	delay_us(15);     //15US
}
//等待DS18B20的回应
//返回1:未检测到DS18B20的存在
//返回0:存在
u8 DS18B20_Check(void)
{
	u8 retry=0;
	DS18B20_IO_IN();//SET PG9 INPUT
    while (DS18B20_DQ_IN&&retry<200)
	{
		retry++;
		delay_us(1);
	};
	if(retry>=200)return 1;
	else retry=0;
    while (!DS18B20_DQ_IN&&retry<240)
	{
		retry++;
		delay_us(1);
	};
	if(retry>=240)return 1;
	return 0;
}
//从DS18B20读取一个位
//返回值：1/0
u8 DS18B20_Read_Bit(void) 			 // read one bit
{
  u8 data;
	DS18B20_IO_OUT();//SET PG11 OUTPUT
  DS18B20_DQ_OUT=0;
	delay_us(2);
  DS18B20_DQ_OUT=1;
	DS18B20_IO_IN();//SET PG11 INPUT
	delay_us(12);
	if(DS18B20_DQ_IN)data=1;
  else data=0;
  delay_us(50);
  return data;
}
//从DS18B20读取一个字节
//返回值：读到的数据
u8 DS18B20_Read_Byte(void)    // read one byte
{
    u8 i,j,dat;
    dat=0;
	for (i=1;i<=8;i++)
	{
        j=DS18B20_Read_Bit();
        dat=(j<<7)|(dat>>1);
    }
    return dat;
}
//写一个字节到DS18B20
//dat：要写入的字节
void DS18B20_Write_Byte(u8 dat)
 {
    u8 j;
    u8 testb;
	  DS18B20_IO_OUT();//SET PG9 OUTPUT;
    for (j=1;j<=8;j++)
	{
        testb=dat&0x01;
        dat=dat>>1;
        if (testb)
        {
            DS18B20_DQ_OUT=0;// Write 1
            delay_us(2);
            DS18B20_DQ_OUT=1;
            delay_us(60);
        }
        else
        {
            DS18B20_DQ_OUT=0;// Write 0
            delay_us(60);
            DS18B20_DQ_OUT=1;
            delay_us(2);
        }
    }
}
//开始温度转换
void DS18B20_Start(void)// ds1820 start convert
{
    DS18B20_Rst();
	  DS18B20_Check();
    DS18B20_Write_Byte(0xcc);// skip rom
    DS18B20_Write_Byte(0x44);// convert
}
//初始化DS18B20的IO口 DQ 同时检测DS的存在
//返回1:不存在
//返回0:存在
u8 DS18B20_Init(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;

  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOG, ENABLE);//使能GPIOG时钟

  //GPIOG9
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;//普通输出模式
  GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽输出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//50MHz
  GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
  GPIO_Init(GPIOG, &GPIO_InitStructure);//初始化

 	DS18B20_Rst();
	return DS18B20_Check();
}
//从ds18b20得到温度值
//精度：0.1C
//返回值：温度值 （-550~1250）
short DS18B20_Get_Temp(void)
{
    u8 temp;
    u8 TL,TH;
	  short tem;
    DS18B20_Start ();                    // ds1820 start convert
    DS18B20_Rst();
    DS18B20_Check();
    DS18B20_Write_Byte(0xcc);// skip rom
    DS18B20_Write_Byte(0xbe);// convert
    TL=DS18B20_Read_Byte(); // LSB
    TH=DS18B20_Read_Byte(); // MSB
    if(TH>7)
    {
        TH=~TH;
        TL=~TL;
        temp=0;//温度为负
    }else temp=1;//温度为正
    tem=TH; //获得高八位
    tem<<=8;
    tem+=TL;//获得底八位
    tem=(double)tem*0.625;//转换
	if(temp)return tem; //返回温度值
	else return -tem;
}

DS18B20.h文件

#ifndef __DS18B20_H
#define __DS18B20_H
#include "sys.h"


//IO方向设置
#define DS18B20_IO_IN()  {GPIOG->MODER&=~(3<<(9*2));GPIOG->MODER|=0<<9*2;}	//PG9输入模式
#define DS18B20_IO_OUT() {GPIOG->MODER&=~(3<<(9*2));GPIOG->MODER|=1<<9*2;} 	//PG9输出模式

IO操作函数
#define	DS18B20_DQ_OUT PGout(9) //数据端口	PG9
#define	DS18B20_DQ_IN  PGin(9)  //数据端口	PG9

u8 DS18B20_Init(void);			//初始化DS18B20
short DS18B20_Get_Temp(void);	//获取温度
void DS18B20_Start(void);		//开始温度转换
void DS18B20_Write_Byte(u8 dat);//写入一个字节
u8 DS18B20_Read_Byte(void);		//读出一个字节
u8 DS18B20_Read_Bit(void);		//读出一个位
u8 DS18B20_Check(void);			//检测是否存在DS18B20
void DS18B20_Rst(void);			//复位DS18B20
#endif
