硬件说明
硬件部分如下图所示：

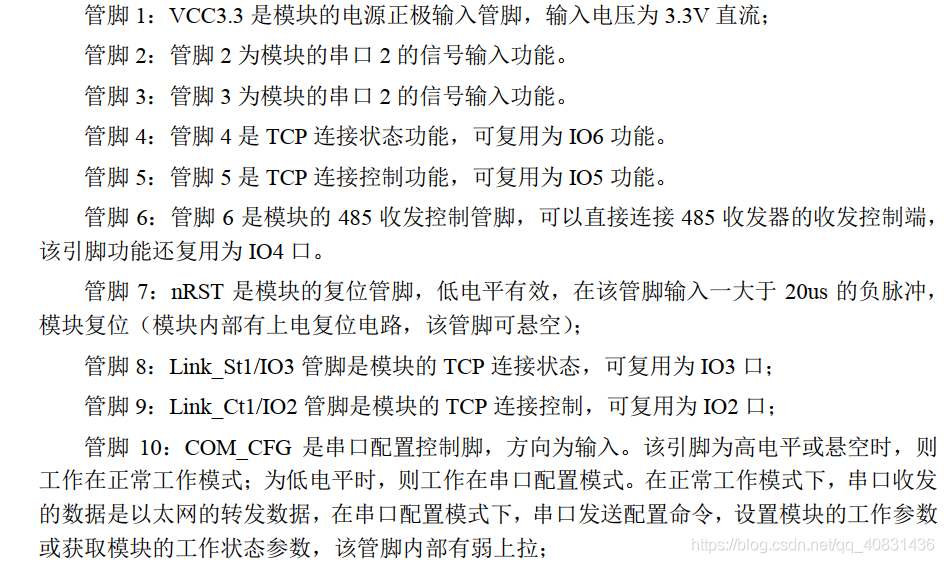

说明一下几个引脚：
7：nRST：复位引脚，悬空或者接一个开关到GND都可以；
10：COM_CFG：配置选择引脚，高电平为正常工作；低电平为串口AT配置模式；
24：ISP：这个引脚的拉低之后再上电复位就进入ISP程序下载模式，可以下载ZN200模块单片机的程序。做板时将这个引脚上拉；

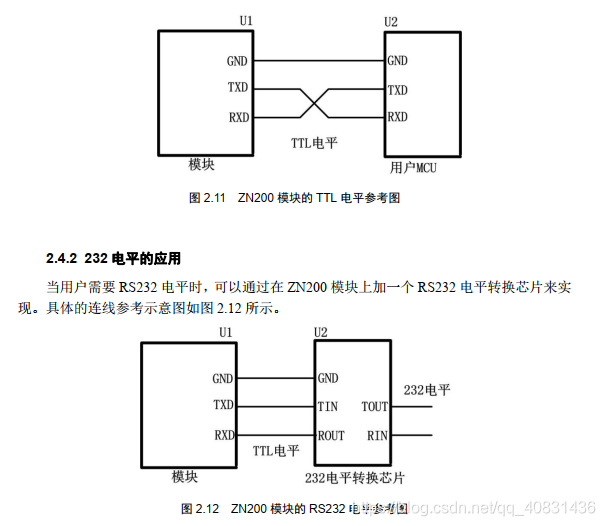

坑死人的是：RXD和TXD做板连自己单片机的串口时要交叉相连。这一点一定要注意

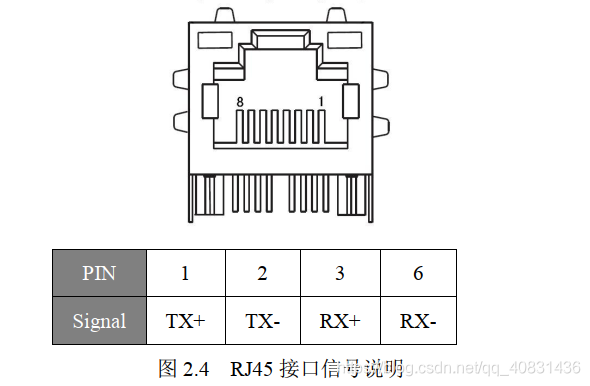

然后RJ45连接如下图：
测试说明

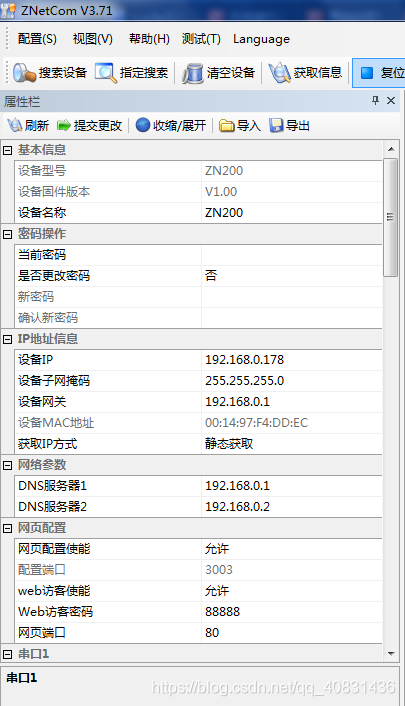

先使用ZNetCom软件获取模块的信息。
以串口1为例说明：
工作模式为：UDP
模块IP地址为：192.168.0.178
串口1在模块的端口为：4001
通讯的目标IP为：192.168.0.123
通讯的目标端口为：6001
对IP地址与端口进行一下说明：IP地址：同一个子网中的计算机有不同的IP地址，如本模块的IP地址为192.168.0.178；端口：对于一个IP地址为192.168.0.178的计算机来说，它运行着不同的应用程序，如在本模块中，运行串口1数据转发应用、串口2数据转发应用，当以太网数据达到计算机时（本过程通过IP地址识别），这些数据有可能是通过串口1应用转发、有可能是串口2应用转发，而识别数据属于哪一个应用则是通过端口识别。
如：现在计算机A给ZN200模块发送数据，想要模块通过串口1转发出去，此时计算机A需要将数据发送给IP地址为192.168.0.178，端口为：4001； 同理：ZN200模块想要发送数据给计算机A的以太网调试软件，此时，模块需要将数据发送给IP地址为192.168.0.123，端口为：6001。（这个6001指的是自己将计算机A上运行的调试软件设置为6001）
理解了这个再来看调试软件：
这个是周立功他们的以太网调试工具，首先建立一个连接，如图，建立：192.168.0.178:4001，意思是，这个调试工具的数据将发送到IP地址为192.168.0.178的计算机的端口为4001（即串口1数据转发应用的端口）。
然后指定本地的端口为6001，即这个调试工具在192.168.0.123计算机的端口，因为ZN200模块会将数据发送给192.168.0.123:6001。
