用stm32实现winusb设备时遇到的一些坑
我实现这个winusb设备主要是为了弄一个DAP下载器。
虽然网上有很多CMSIS_DAP的例程，但这些例程都是用的都不是ST的usb库，但我想使用ST的usb库来实现winusb，顺带加入一个虚拟串口。
从F1用到H7，刚开始使用F1的usb驱动库时，很容易晕头转向，库文件很混乱(至少相对于HAL库的usb来说，是这样的)。而HAL库的usb库很有条理。(不过对我来说HAL库用的舒服的地方就没几个，usb和sdio是用的比较舒服的)

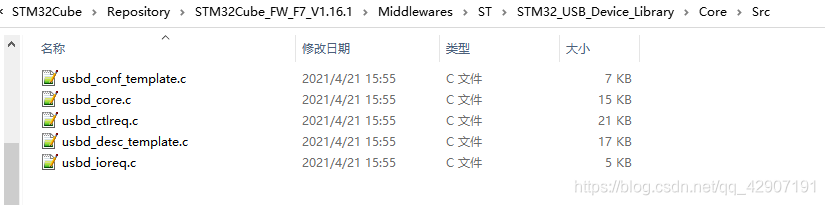

我不使用CubeMX来直接生成usb代码，我在HAL库软件包的\Middlewares\ST\STM32_USB_Host_Library目录下发现ST是有usb驱动库的。
其中有一些文件有_template后缀，一看就是一个示例。

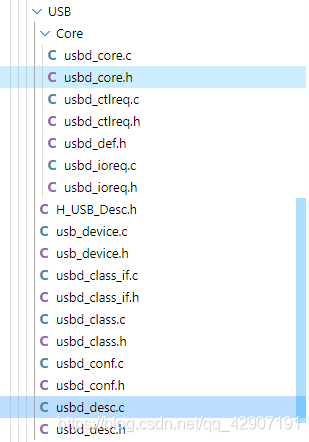

把文件一股脑添加到工程中
这是我已经修改号之后的文件，并且还另外添加了一些我自己的文件。这些文件不直接操作底层。
别忘了把这三个文件加进去
这三个文件是最底层的usb驱动文件，是用于直接操作底层的。
现在说说有那些坑吧
从上面已经可以知道我的工程的usb结构了。
使用winusb，需要使用
Microsoft OS描述符，目前这个有两个版本，Microsoft OS 1.0和Microsoft OS 2.0而我使用的是Microsoft OS 2.0，版本号肯定是高的号啊。相关规范在 https://docs.microsoft.com/zh-cn/windows-hardware/drivers/usbcon/microsoft-os-2-0-descriptors-specification.
最坑的是这个，划线的部分是配置描述中的配置号。配置描述用来限制属性在哪个配置上实现的。而这个配置号应该指的是配置的编号，而USB配置的编号应该是从1开始的(如果我没有说错的话)。并且，我的配置描述符里指定的配置编号也是1，但奇怪的是，图中红色划线的那端必须要为0设备才能被识别为一个winusb设备。是这里的0代表了配置1？我也不太明白。反正设置成0就能工作了。这个问题简直有毒，因为我要实现的usb配置只有一个，图中注释的描述符不要也行，我就直接注释掉了。
顺便贴上描述符
这个描述符实现了两个winusb设备，GUID分别为{CDB3B5AD-293B-4663-AA36-1AAE46463776}(CMSIS-DAP使用)和{9DEFA478-613B-0000-0000-000000000000}(我自己实现的winusb)
#define cLittleTo2Bytes(value) ((value)&0xFFU),(((value)>>8)&0xFFU)
#define cLittleTo4Bytes(value) ((value)&0xFFU),(((value)>>8)&0xFFU),(((value)>>16)&0xFFU),(((value)>>24)&0xFFU)
#define MS_OS_20_DescriptorSet_Size (322U)
__align(4) const unsigned char MS_OS_20_DescriptorSet[MS_OS_20_DescriptorSet_Size]={
// **************** Microsoft OS 2.0 Descriptor Set Header ****************
cLittleTo2Bytes(10U), /* wLength */
cLittleTo2Bytes(MS_OS_20_SET_HEADER_DESCRIPTOR), /* wDescriptorType */
cLittleTo4Bytes(0x06030000U), /* dwWindowsVersion: 0x06030000 for Windows Blue */
cLittleTo2Bytes(MS_OS_20_DescriptorSet_Size), /* wTotalLength */
// **************** Microsoft OS 2.0 configuration subset header ****************
// cLittleTo2Bytes(8U), /* wLength */
// cLittleTo2Bytes(MS_OS_20_SUBSET_HEADER_CONFIGURATION), /* wDescriptorType */
// 0x00U, /* bConfigurationValue 如果启用此段 这个必须要为0(实际测试得出) 但USB只有配置1在工作 不知道是微软驱动的bug还是我有那些疏忽了 */
// 0x00U, /* bReserved */
// cLittleTo2Bytes(320U), /* wTotalLength */
// **************** Microsoft OS 2.0 function subset header ****************
cLittleTo2Bytes(8U), /* wLength */
cLittleTo2Bytes(MS_OS_20_SUBSET_HEADER_FUNCTION), /* wDescriptorType */
0x00U, /* bFirstInterface 该方法对应的第一个接口号 */
0x00U, /* bReserved */
cLittleTo2Bytes(156U), /* wSubsetLength */
// **************** Microsoft OS 2.0 compatible ID descriptor ****************
cLittleTo2Bytes(20U), /* wLength */
cLittleTo2Bytes(MS_OS_20_FEATURE_COMPATIBLE_ID), /* wDescriptorType */
'W','I','N','U','S','B',0x00U,0x00U, /* CompatibleID */
0x00U,0x00U,0x00U,0x00U,0x00U,0x00U,0x00U,0x00U, /* SubCompatibleID */
// **************** Microsoft OS 2.0 registry property descriptor ****************
cLittleTo2Bytes(128U), /* wLength */
cLittleTo2Bytes(MS_OS_20_FEATURE_REG_PROPERTY), /* wDescriptorType */
cLittleTo2Bytes(MS_OS_20_REG_PROPERTY_PropertyDataType_REG_SZ), /* wPropertyDataType */
cLittleTo2Bytes(40U), /* wPropertyNameLength */
'D',0x00U,
'e',0x00U,
'v',0x00U,
'i',0x00U,
'c',0x00U,
'e',0x00U,
'I',0x00U,
'n',0x00U,
't',0x00U,
'e',0x00U,
'r',0x00U,
'f',0x00U,
'a',0x00U,
'c',0x00U,
'e',0x00U,
'G',0x00U,
'U',0x00U,
'I',0x00U,
'D',0x00U,
0x00U,0x00U, /* PropertyName: "DeviceInterfaceGUID" */
cLittleTo2Bytes(78U), /* wPropertyDataLength */
'{',0x00U,
'C',0x00U,
'D',0x00U,
'B',0x00U,
'3',0x00U,
'B',0x00U,
'5',0x00U,
'A',0x00U,
'D',0x00U,
'-',0x00U,
'2',0x00U,
'9',0x00U,
'3',0x00U,
'B',0x00U,
'-',0x00U,
'4',0x00U,
'6',0x00U,
'6',0x00U,
'3',0x00U,
'-',0x00U,
'A',0x00U,
'A',0x00U,
'3',0x00U,
'6',0x00U,
'-',0x00U,
'1',0x00U,
'A',0x00U,
'A',0x00U,
'E',0x00U,
'4',0x00U,
'6',0x00U,
'4',0x00U,
'6',0x00U,
'3',0x00U,
'7',0x00U,
'7',0x00U,
'6',0x00U,
'}',0x00U,
0x00U,0x00U, /* PropertyData: "{CDB3B5AD-293B-4663-AA36-1AAE46463776}" */
// **************** Microsoft OS 2.0 function subset header ****************
cLittleTo2Bytes(8U), /* wLength */
cLittleTo2Bytes(MS_OS_20_SUBSET_HEADER_FUNCTION), /* wDescriptorType */
0x01U, /* bFirstInterface 该方法对应的第一个接口号 */
0x00U, /* bReserved */
cLittleTo2Bytes(156U), /* wSubsetLength */
// **************** Microsoft OS 2.0 compatible ID descriptor ****************
cLittleTo2Bytes(20U), /* wLength */
cLittleTo2Bytes(MS_OS_20_FEATURE_COMPATIBLE_ID), /* wDescriptorType */
'W','I','N','U','S','B',0x00U,0x00U, /* CompatibleID */
0x00U,0x00U,0x00U,0x00U,0x00U,0x00U,0x00U,0x00U, /* SubCompatibleID */
// **************** Microsoft OS 2.0 registry property descriptor ****************
cLittleTo2Bytes(128U), /* wLength */
cLittleTo2Bytes(MS_OS_20_FEATURE_REG_PROPERTY), /* wDescriptorType */
cLittleTo2Bytes(MS_OS_20_REG_PROPERTY_PropertyDataType_REG_SZ), /* wPropertyDataType */
cLittleTo2Bytes(40U), /* wPropertyNameLength */
'D',0x00U,
'e',0x00U,
'v',0x00U,
'i',0x00U,
'c',0x00U,
'e',0x00U,
'I',0x00U,
'n',0x00U,
't',0x00U,
'e',0x00U,
'r',0x00U,
'f',0x00U,
'a',0x00U,
'c',0x00U,
'e',0x00U,
'G',0x00U,
'U',0x00U,
'I',0x00U,
'D',0x00U,
0x00U,0x00U, /* PropertyName: "DeviceInterfaceGUID" */
cLittleTo2Bytes(78U), /* wPropertyDataLength */
'{',0x00U,
'9',0x00U,
'D',0x00U,
'E',0x00U,
'F',0x00U,
'A',0x00U,
'4',0x00U,
'7',0x00U,
'8',0x00U,
'-',0x00U,
'6',0x00U,
'1',0x00U,
'3',0x00U,
'B',0x00U,
'-',0x00U,
'0',0x00U,
'0',0x00U,
'0',0x00U,
'0',0x00U,
'-',0x00U,
'0',0x00U,
'0',0x00U,
'0',0x00U,
'0',0x00U,
'-',0x00U,
'0',0x00U,
'0',0x00U,
'0',0x00U,
'0',0x00U,
'0',0x00U,
'0',0x00U,
'0',0x00U,
'0',0x00U,
'0',0x00U,
'0',0x00U,
'0',0x00U,
'0',0x00U,
'}',0x00U,
0x00U,0x00U /* PropertyData: "{9DEFA478-613B-0000-0000-000000000000}" */
};
还有另外一个坑
还好Microsoft OS 2.0需要BOS支持，这个库文件相当于提示我需要将bcdUSB该为0x0201。(如果我是用现有的例程改的话，可能没有这个宏定义判断，怕是要被坑死在这)。
枚举成功！，由三个组成
这个图是用USBlyzer看到的，它会把属于同一个物理设备的usb设备归到一栏。如果用windows自带的设备管理器去看，会发现这三个设备这一个哪一个的，需要到处找。
