[嵌入式]使用STM32F103串口通信实验——库函数版

串口是一种通信方式，可实现单片机与单片机，单片机与电脑等通信，正点原子模板附带串口1的配置，所以无需添加，直接修改即可，正点原子写的多是为了操作系统，此功能后续文章再说（我讲的不是ucos而是freertos，有兴趣的都可以搜搜）。

接线（以串口1为例）
PA9-RX
PA10-TX
GND-GND

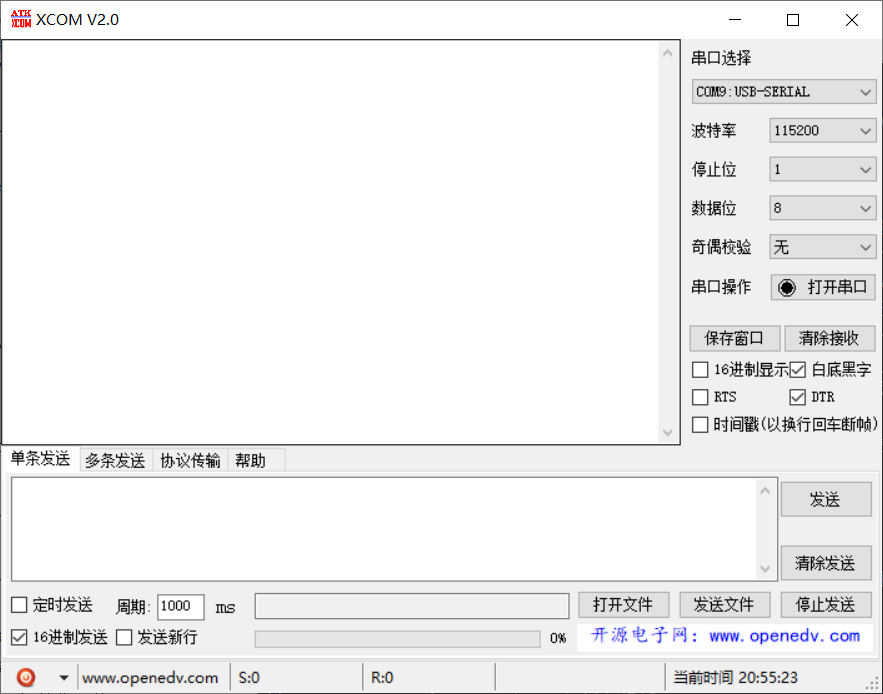

假设使用串口1与pc端的xcom通信，注意右侧串口的模式设置

usart.c

#include "usart.h"

void usart1_init(u32 bound)
{
	//3个结构体，由此可以看出需要配置3种初始化函数
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE);	//使能串口1时钟，和串口1对应引脚IO口的时钟

	//USART1_TX   GPIOA.9
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;	//复用推挽输出
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	//USART1_RX	  GPIOA.10
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;//PA10
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
	GPIO_Init(GPIOA, &GPIO_InitStructure);//3?ê??ˉGPIOA.10

	//Usart1 NVIC 中断设置
	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;//串口1的中断设置
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=3 ;//抢占优先级（主）
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3;		//子优先级（辅）
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;			//使能串口1的中断
	NVIC_Init(&NVIC_InitStructure);	//

	//USART 模式设置，对照上面XCOM软件

	USART_InitStructure.USART_BaudRate = bound;//串口波特率设置
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;//8位数据位
	USART_InitStructure.USART_StopBits = USART_StopBits_1;//1个停止位
	USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;	//串口1设置为收|发模式（即可以接收信号也可以发送信号）
  USART_Init(USART1, &USART_InitStructure); //串口1初始化函数

  USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//开启串口1接收中断
  USART_Cmd(USART1, ENABLE);                    //使能串口1

}

void USART1_IRQHandler(void)                	//串口1中断服务函数，不用在.h中再定义，因为此函数为库函数
/*举例其他4个*/
//void USART2_IRQHandler(void)
//void USART3_IRQHandler(void)
//void UART4_IRQHandler(void) //注意为UART
//void UART5_IRQHandler(void) //注意为UART
{
	u8 Res;//定义一个8位的无符号char（全称unsigned char）
	if(USART_GetITStatus(USART1, USART_IT_RXNE) != RESET)  //判断中断标志位是否改变，如果不为RESET(零)说明中断开启，即接收到了数据
		{
		Res =USART_ReceiveData(USART1);	//将接收到的数据赋给变量Res
		USART_SendData(USART1,Res);//将接收到的数据发给XCOM（PC端），此方法只是PC端向单片机发送一次数据，单片机立即向PC端发送一次数据
		}

}
//注意留一行空行哟！

usart.h

#ifndef __USART_H
#define __USART_H
#include "stdio.h"
#include "sys.h"

void usart1_init(u32 bound);
#endif

main.c

#include "main.h"

void Init(void);

int main(void)
{
	Init();
	while(1)
	{

	}

}

void Init(void)
{
	LED_Init();
	usart1_init(115200);//设置波特率
}
