1、前期准备

提前了解ESP-01WIFI模块的AT指令，了解串口调试助手的基本使用方法，准备一个USB-TTL模块工具，准备一块C51单片机开发板，当然也可以自己制作一个简单的开发板，这个根据个人的情况，手机上下载一个网络调试助手，前期的工作基本准备就绪。

2、ESP-01与USB-TTL接线图

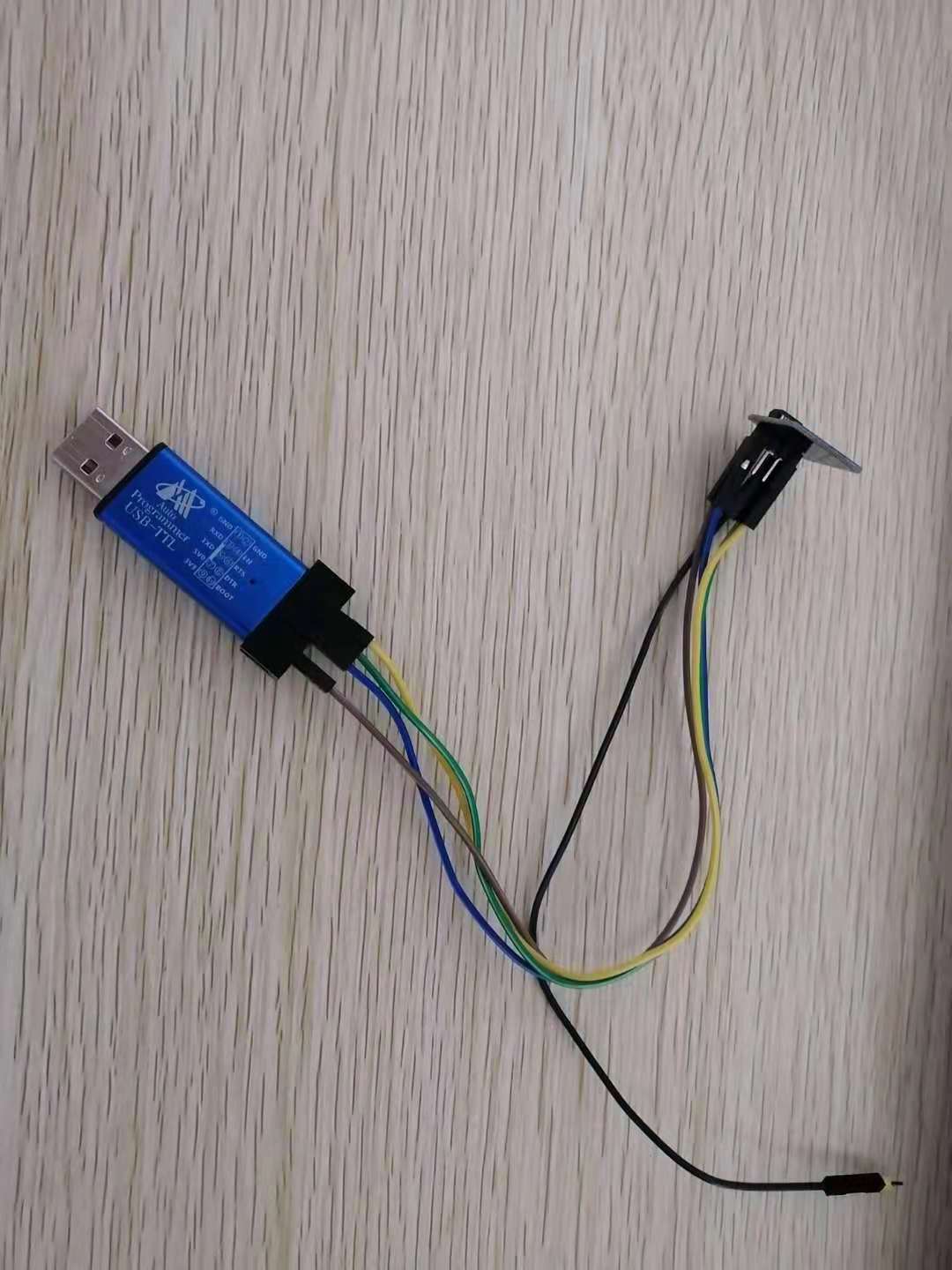

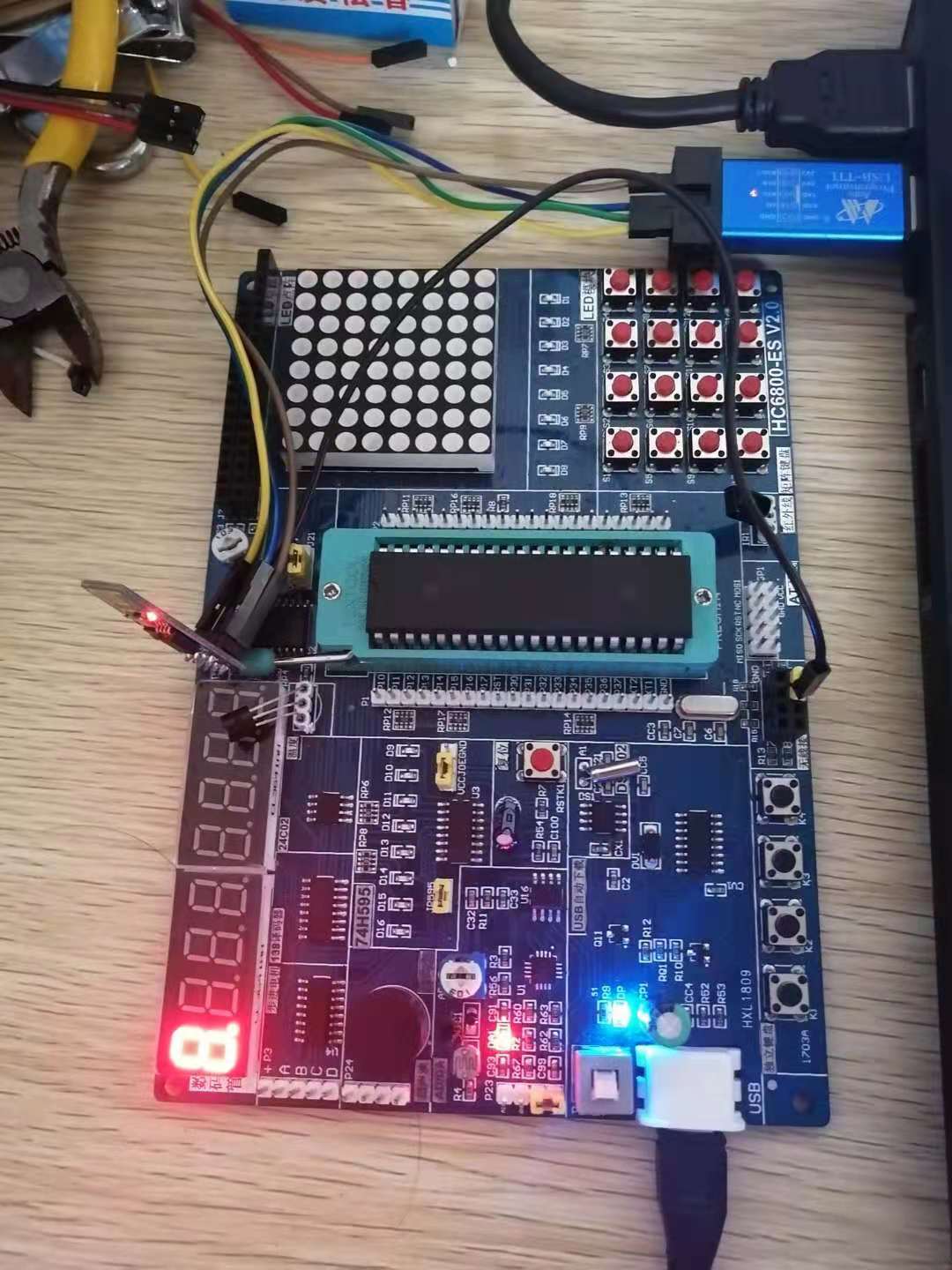

ESP-01wifi模块在这里插入图片描述 USB-TTL模块 ESP-01wifi模块中供电电压一般是3.0~3.6v之间，所以在选择电压时要选择3.3的电压，否则芯片会发烫甚至会烧坏。ESP-01wifi模块需要接GND、TXD、RXD、VCC、EN这5个端口。EN端是高电平触发，所以要接3.3V电压。在ESP-01wifi模块与USB-TTL时，注意TXD和RXD接法，ESP-01wifi模块的TXD、RXD与USB-TTL的RXD、TXD对应相接。具体的连接如下图所示：
在这里插入图片描述

3、ESO-01的调试

个人总结了ESP-01WIFI模块的设置步骤和指令，供大家参考：
1、AT+UART=9600,8,1,0,0 进行波特率的设置。
2、AT 查看wifi模块是否正常工作。
3、AT+RST 重启wifi模块。
4、AT+CWSAP=“HZ”,“12345678”,1,4 wifi账号和密码，这个配置掉电可以保存。
5、AT+CIPMUX=1 设置连接方式（0单连接，1多连接），该设置为多连接。
6、AT+CIPAP=“192.168.4.1” 设置IP地址。
7、AT+CIPSERVER=1,8086 设置端口号。

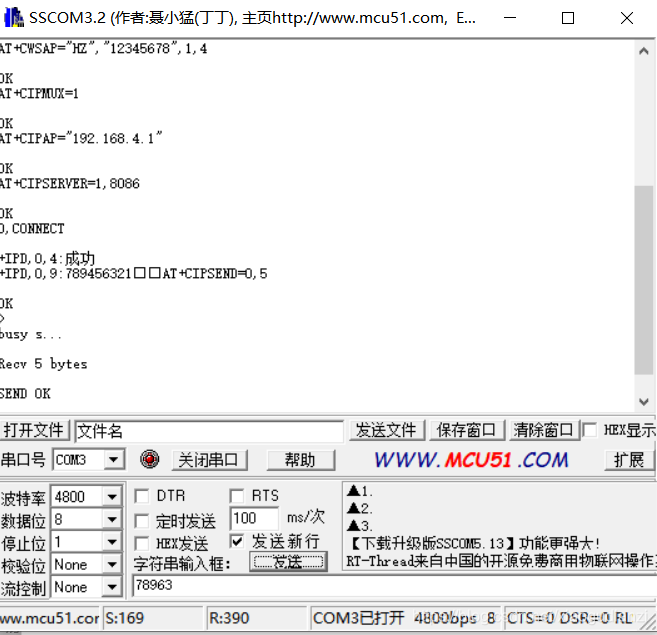

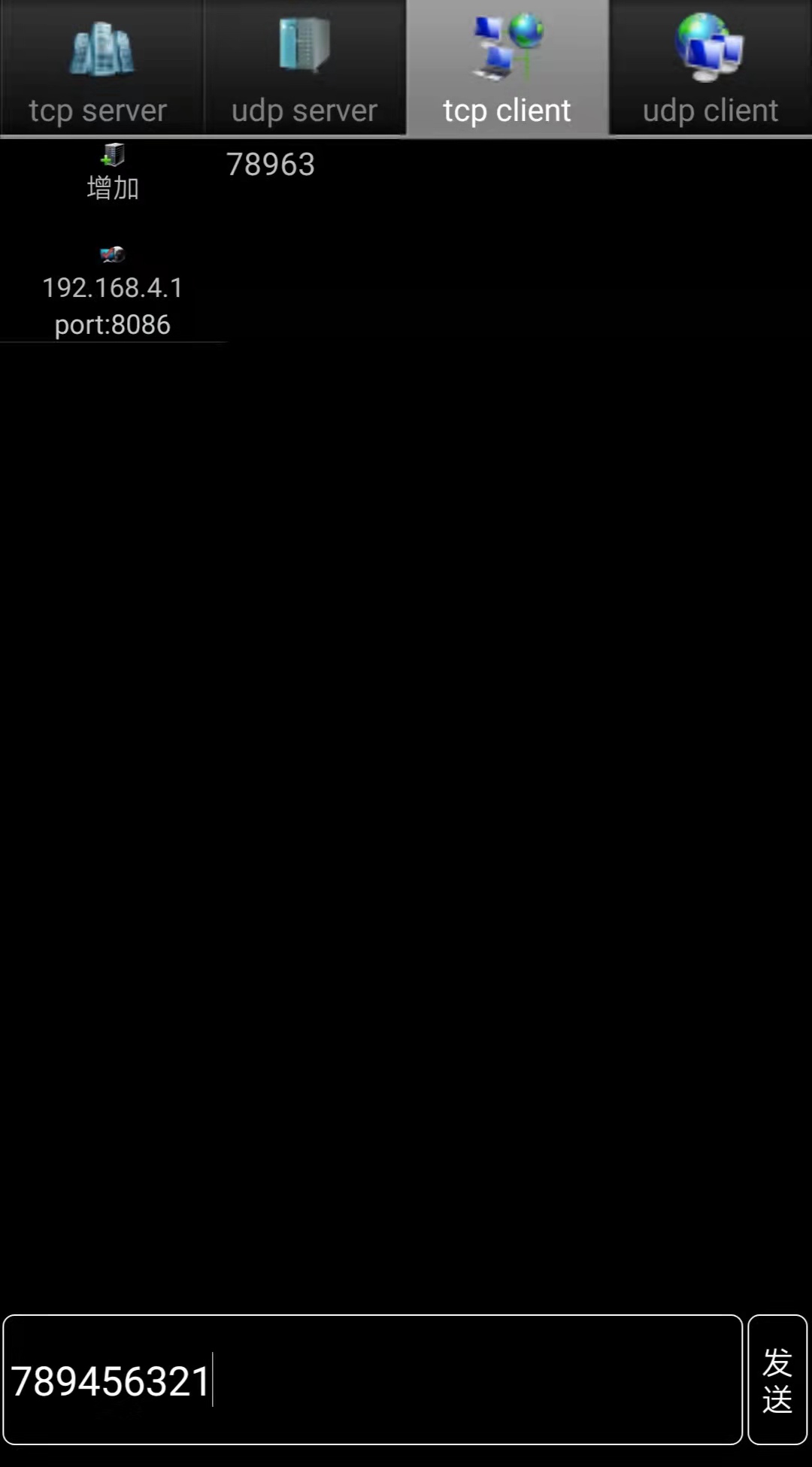

到了这一步设置基本上已经完成，wifi模块可以正常使用了。AT+CIFSR 查询IP地址，AT+CIPSEND=0,18 wifi模块的发送指令，从串口调试助手发送手机上接收。下图为调试设置成功图如下：
在这里插入图片描述

如果没有成功可能会出现因为以下原因：1、串口通信波特率没有选对，一般的wifi模块，通过手册可以查询到初始波特率，一般为115200。2、USB-TTL模块与WIFI模块的对应端口连接不对。3、如果手机与wifi模块连接失败，查看wifi模块的EN端看是否连接，或者电压是否正确。4、查看设置的IP地址和端口是否正确。5、串口号没有选择正确，或着没有开启。这个是自己在操作时所遇到的，应该还会有其它的原因，希望大家多多补充。本次操作手机使用的是-有人网络助手。

4、单片机软件程序的设计

本实验的目标是通过手机输入控制8个LED灯的亮灭，输入0单片机的8个LED灯全部亮，输入1全部灭。并且结果反馈到手机上。单片机的程序设计主要有下面几个主要程序。
首先是串口初始化：

void UsartInit()
{
	SCON=0X50;			//设置为工作方式1
	TMOD=0X20;			//设置计数器工作方式2
	PCON=0X80;			//波特率加倍
	TH1=0XF3;				//计数器初始值设置，注意波特率是4800的
	TL1=0XF3;
	ES=1;						//打开接收中断
	EA=1;						//打开总中断
	TR1=1;					//打开计数器
}

字符串发送程序：

void ESP8266_Set(uchar *puf) 	// 用来发送字符串的函数
{
	while(*puf!='\0')
	{
		Send_Uart(*puf);
		us_delay(10);
		puf++;
	}
	us_delay(10);
	Send_Uart('\r');
	us_delay(10);
	Send_Uart('\n');
}

wifi模块初始化：

void wifi_Init()//初始化
{
	 ESP8266_Set("AT");
	 us_delay1(4000);
	 ESP8266_Set("AT+CWMODE=2");
		 us_delay1(4000);
	 ESP8266_Set("AT+RST");
		 us_delay1(4000);
	 ESP8266_Set("AT+CIPMUX=1");
		 us_delay1(4000);
	 ESP8266_Set("AT+CIPSERVER=1,8086");
		 us_delay1(4000);
	 ESP8266_Set("AT+CIPSTO=0");

}

wifi接收模块：

void wifi_recive()    interrupt 4
{
   static uchar i=0;
	if(RI==1)
	{
		RI=0;
		Receive=SBUF;
	receiveTable[i]=Receive;
		if((receiveTable[i]=='\n'))
		{
			i=0;
		}
		else i++;
	}
	else TI=0;

}

wifi发送模块：

void wifi_send()
{
	ESP8266_Set("AT+CIPSEND=0,10");
	us_delay1(200);
	if(P2 == 0x00)
	ESP8266_Set("LED打开");
	else
	ESP8266_Set("LED关闭");
}

wifi数据的解析：

void wifi_ZX()
{
	if((receiveTable[0]=='+')&&(receiveTable[1]=='I')&&(receiveTable[2]=='P'))//
	{
				if(receiveTable[9]=='0' )
				{
			     P2 = 0x00;
           wifi_send();
				}
				if(receiveTable[9]=='1' )
				{
		       P2 = 0xff;
					wifi_send();
				}
	}

}
