模块介绍

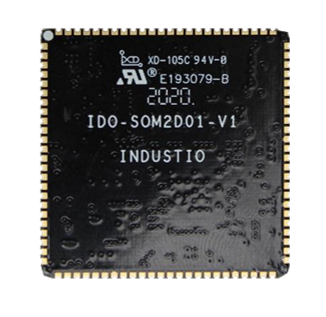

IDO-SOM2D01 是基于 SigmaStar SSD201 SoC（ARM Cortex A7 内核）的超小型 SOM （System On Module）模块。模块在 2.95CM x 2.95CM 的 PCB 面积上整合 WIFI, NAND 以及电源管理电路，可应用于智能显示，楼宇对讲室内机，医疗电子，语音识别家电应用以 及物联网智能网关等领域，核心板进行了严格的电源完整性和信号完整性仿真设计，通过 各项电磁兼容、温度冲击、高温高湿老化、长时间存储压力等测试，稳定可靠。
核心优势
◆ 默认配置 64MB DDR2，128MB Nand Flash（up to 2GB）
◆ 超小尺寸（29.5mm*29.5mm）。单面布局，背面全屏蔽，正面可选屏蔽罩板载
◆ PCB 背面完整平面无走线，底板可以随意走线，无干扰
◆ 支持 Linux 系统，1s 超快速启动
◆ 集成 1 路 10/100M PHY
◆ 严格的信号完整性与电源完整性设计与测试
◆ 96Pin 1.1mm 引脚间距，扩展 SSD201 全部引脚资源
详细规格参数
CPU：SigmaStar SSD201 ARM? Cortex-A7 双核处理器，主频高达 1.2GHz
视频处理器：支持最大分辨率FHD（1920x1080）/60帧解码，H.265/HEVC解码器，I/P/B 切片，所有帧内预测模式，所有内部预测模式，支持最大分辨率HD （1920x1080）/60帧解码
电源：输入电压 3.3V
内存：内置 DDR2/DDR3 存储器，支持自动刷新和自刷新模式，64MB
存储器：支持 1/2/4 位 SPI-NOR/SPI-NAND Flash，默认 128MB（最大支持 2GB）
系统：Linux
以太网：支持2个以太网端口，支持 10/100Mbps 半双工/全双工，1 个内置的 10/100M 以太网物理层，支持1个 RMII 连接外部 PHY
WIFI/BT：配套 Singmaster wifi 芯片（SSW101B），性能高，空旷传输 500 米距离
显示：支持 mipi/RGB 接口： MIPI TX DSI 4-lan with max，1.5Gbps and output up to FHD 60fps；Supports FHD graphic layer with Index 4/8,ARGB1555/ARGB4444/ARGB8888,RGB565,and YUV422 format.
音频：1 x 单声道 AMIC
1 x 双声道 DMIC
1 x LINEOUTR/L，支持 8K/16K/32K/48KHz 采样率；
USB：1 x USB 2.0 HOST
红外：1 x 红外接收接口（PM_IRIN）
扩展接口：4 x UART（PM_UART 默认用作 Debug Serial）
1 x SDIO2.0 （数据总线 1/4 兼容位模式，兼容 SD 规范 2.0）
2 x I2C、1 x I2S、1 x SPI、4 x PWM、若干 GPIO
核心板尺寸：29.5mm x 29.5mm
接口类型：邮票孔（96 PIN，1.1mm 引脚中心间距）
PCB 规格：板厚1.2mm , 4层板 高Tg材质，沉金工艺
重量：8g
