本文将以SF6传感器作为采集对象，使用海创微联采集控制系统对SF6、氧气浓度采集，然后将采集到的数据上传到海创物联网平台，海创物联网平台将实时数据可视化。
文章分为3部分：
SF6传感器的介绍：设备的连线。
海创微联采集控制系统的使用：控件的部署，采集节点的使用。
海创物联网平台的使用：产品和设备的创建，数据可视化。
一、SF6传感器
设备连线
首先先介绍一下设备的连线，SF6传感器由电源供电，使用modbus协议通讯，485线传输数据，485线连接485专232转换头，然后232直接连接海创物联网关。
二、海创微联采集控制系统
使用海创微联采集控制系统对SF6传感器进行采集。
打开海创微联采集控制系统，从左边的采集引擎中modbus控件，再拖出一个定时器一个调试器。
按下图连接。
modbus配置如下，选择串口连接，因为连接的第3个口，所以选择/dev/ttyS2,波特率4800。
功能码为FC3，添加2个采集量，SF6和02（功能码、单元ID、采集地址、算法需要查看设备的说明书）。
定时器配置为周期10s发送一次请求。
配置完成后，点击部署。
调试界面显示每隔10s采集到的数值。
成功对SF6和O2数值进行采集了，文章末尾附上快速复用码，导入便可快速部署。
三、海创物联网平台
海创物联网平台能够与海创微联采集控制系统进行联动，将采集到的数据可视化。
1. 产品设备的创建
登录海创物联网平台，依次点击设备管理-产品-创建产品。
然后在该产品下创建一个设备，操作顺序如下图。
2. 采集量的定义
回头查看刚刚创建的产品，在功能定义中，自定义功能中添加采集量。
注：标识符一定要和采集引擎中的标识符一致，功能名称无所谓。
查看创建的设备，能看到3个唯一标识，产品标识（ProductKey）、设备标识（DeviceKey）、设备密钥（DeviceSecret）。
3. 可视化
回到海创微联采集控制系统，在物联网云平台中拖出海创IOT，输入3个唯一标识，点击部署。
海创IOT显示连接成功，刷新一下页面设备会显示在线。

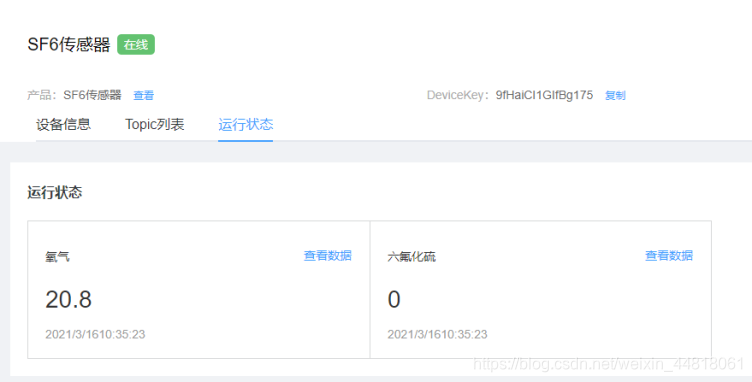

回到海创物联网平台，在设备的运行状态中就可以看到设备数据了。
想了解产品更多内容和获取产品软件欢迎查看官网介绍 ： 海创物联网 www.gkiiot.com，或者扫描下方的二维码添加。
四、附录
快速复用码
以上教程可以通过拷贝下面代码实现快速复用，在新建的流程中点击界面右侧 菜单栏-导入-剪贴板，在文本框中粘贴下面代码后点击确定，即可快速复用。
[{"id":"9bf3879e.076c38","type":"tab","label":"流程1","disabled":false,"info":""},{"id":"435bb40.b63614c","type":"inject","z":"9bf3879e.076c38","name":"","topic":"","payload":"","payloadType":"date","repeat":"10","crontab":"","once":false,"onceDelay":0.1,"x":435,"y":280,"wires":[["8ca5ce27.3ad4f"]]},{"id":"8ca5ce27.3ad4f","type":"iot-modbus","z":"9bf3879e.076c38","name":"","server":"728165a.5fec09c","fc":"HoldingRegister","columns":[{"Key":"SF6","Label":"六氟化硫","UnitId":"1","Address":"544","Quantity":"2","ValueType":"Int32BE","Arithmetic":"%s/10"},{"Key":"O2","Label":"氧气","UnitId":"1","Address":"546","Quantity":"2","ValueType":"Int32BE","Arithmetic":"%s/10"}],"x":595,"y":280,"wires":[["dc4eaf1a.365b5"]]},{"id":"dc4eaf1a.365b5","type":"debug","z":"9bf3879e.076c38","name":"","active":true,"tosidebar":true,"console":false,"tostatus":false,"complete":"false","x":755,"y":280,"wires":[]},{"id":"728165a.5fec09c","type":"iot-modbus-client","z":"","name":"","clienttype":"Modbus-Serial","host":"127.0.0.1","post":"502","tcptype":"Defautl","serialport":"/dev/ttyS2","serialtype":"RTU-Buffered","baudrate":"4800","databits":"8","stopbits":"1","parity":"None","unitid":"","timeout":"2000","sleep":"60","showActivity":false}]
