[嵌入式]7脚0.96寸OLED使用方法及程序

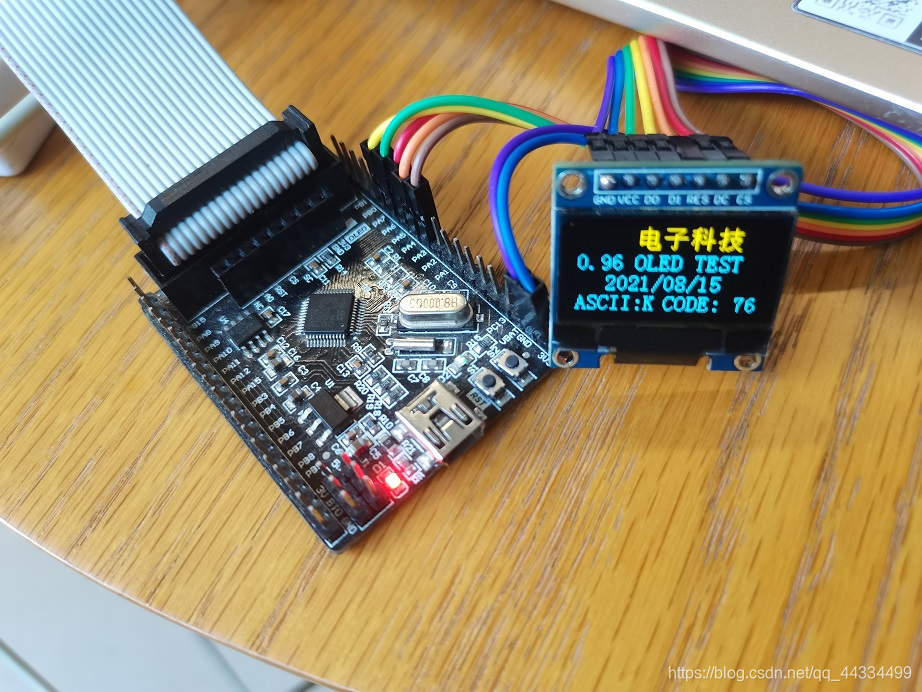

0.96寸OLED显示屏，控制芯片是SSD1306使用STM32F103CC8T6模拟显示屏通信时序。
使用STM32F103C8T6控制屏幕显示字符、汉字、数字。 标准库编写
汉字只能显示16X16大小的 字符只能显示8*16大小的

如何显示一个字符

1. 0.96寸OLED分辨率是128X64，即X轴上有128个点Y轴上有64个点。

2. 此显示屏一次控制Y轴方向上8个点的显示，所以把y轴方向上分为了八个页，（0-7）

3. 在设定好显示光标位置后给显示屏发送8位数据，显示屏就会从左到右从上到下开始显示

4. 要注意x的范围是（0-127）y的范围是（0-7）
   代码实现如下：
   void OLED_ShowChar(u8 x,u8 y,u8 chr)
   {
   u8 c=0,i=0;

   c = chr - ' ';                    //得到偏移后的值

   if(x>Max_Column-1)                //当显示的字符超过x轴范围在下一行显示


   {
   x = 0;
   y = y+2;
   }

   if(SIZE == 16)                    //当字体是16时，在y轴方向上是16位x轴方向上是8位
   	{
   		OLED_Set_Pos(x,y);           //设置光标位置

   		for(i=0;i<8;i++)             //先打印上半部分，比如一个|，先打印它的上半部分
   		{
   		  OLED_WR_Byte(F8X16[c*16+i],OLED_DATA);
   		}

   		OLED_Set_Pos(x,y+1);         //y的页加一

   		for(i=0;i<8;i++)
   		{
   			OLED_WR_Byte(F8X16[c*16+i+8],OLED_DATA);

   		}
   	}
   	else                          //6X8字体
   	{
   		OLED_Set_Pos(x,y+1);

   		for(i=0;i<6;i++)
   		{
   		   OLED_WR_Byte(F6x8[c*6][i],OLED_DATA);
   		}
   	}


}
有空再写显示原理。
可以直接看程序代码，注释很详尽。

如果是用的其它STM32单片机只需要改以下三个部分就可以用了。因为用的是IO口模拟时序。
// 方法如下：
// 1. 改一下启动文件startup_stm32f10x_md.h 看芯片使用什么样的启动文件
// 2. 从新在配置选项中选一下芯片型号。
// 3. 在配置选项中的C\C++下把宏定义STM32F10X_MD,USE_STDPERIPH_DRIVER，改一下。

附一下百度网盘的下载链接，有问题可以讨论。
工程代码：链接：https://pan.baidu.com/s/1xeYccevLzTRP9lFE7LzKGw
提取码：1111
