[嵌入式]步进电机驱动基于stm32f407

一、硬件方面

本次步进电机使用的是混合式二相步进电机

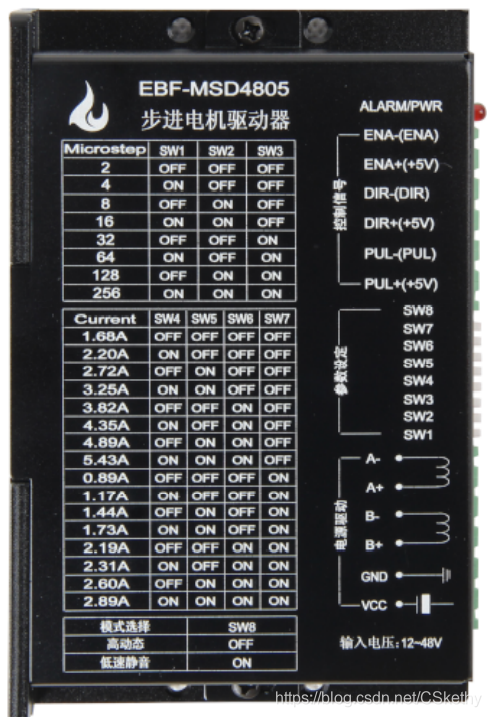

?电机与驱动的连接

二相步距角为1.8°，对于硬件连接（电机驱动和stm32单片机）方面有共阴共阳两种方式

本次采用共阳的连接方式，如图中驱动器的控制信号，PUL连接PC7? DIR连接PE5，ENA连接PE6

其余正信号均连接+5V至单片机

?

SW1~SW3的细分设置?

?

二、软件方面

程序主要分为主函数、驱动模块、串口（非必须）、PWM、TIM

main.c:

#include "sys.h"
#include "delay.h"
#include "usart.h"
#include "led.h"
#include "usmart.h"
#include "key.h"
#include "driver.h"
#include "encoder.h"
#include "pwm.h"
#include "tim.h"
#include "lcd.h"


int main(void)
{
	u8 i;
	u8 keyval;
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//系统中断优先级
	delay_init(168);
	uart_init(115200);		//初始化串口波特率
	usmart_dev.init(84); 	//初始化串口
	LED_Init();
 	KEY_Init();
	Driver_Init();
	TIM8_OPM_RCR_Init(999,168-1); //1MHz计数频率
	while(1)
	{
		keyval=KEY_Scan(0);
		if(keyval==KEY0_PRES)
		{
			Locate_Abs(0,3000);//按下keyo回原点
		}else if(keyval==WKUP_PRES)
		{
			Locate_Rle(1048,500,CW);//顺时针1048脉冲
		}
//			else if(keyval==KEY0_PRES)
		{
			Locate_Rle(1048,500,CCW);//逆时针1045脉冲，频率为500Hz
		}
		delay_ms(1);
		i++;
		if(i==50)
		{
			i=0;
			LED1=!LED1;
		}
	}
}


driver.c：

其中包含绝对定位函数和相对定位函数

#include "driver.h"
#include "delay.h"
#include "usart.h"

u8 rcr_remainder;   //重复计数余数部分
u8 is_rcr_finish=1; //重复计数器是否设置完成
long rcr_integer;	//重复计数整数部分
long target_pos=0;  //有符号方向
long current_pos=0; //有符号方向
DIR_Type motor_dir=CW;//顺时针

/************** 驱动器控制信号线初始化 ****************/
void Driver_Init(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;

	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOE, ENABLE);//使能GPIOE时钟

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5|GPIO_Pin_6; //DRIVER_DIR DRIVER_OE对应引脚
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;//普通输出模式
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//100M
	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
	GPIO_Init(GPIOE, &GPIO_InitStructure);//初始化GPIOE5,6

	GPIO_SetBits(GPIOE,GPIO_Pin_5);//PE5输出高 顺时针方向  DRIVER_DIR
	GPIO_ResetBits(GPIOE,GPIO_Pin_6);//PE6输出低 使能输出  DRIVER_OE
}
/***********************************************
//TIM8_CH2(PC7) 单脉冲输出+重复计数功能初始化
//TIM8 时钟频率 84*2=168MHz
//arr:自动重装值
//psc:时钟预分频数
************************************************/
void TIM8_OPM_RCR_Init(u16 arr,u16 psc)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
	TIM_OCInitTypeDef  TIM_OCInitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM8,ENABLE);  	//TIM8时钟使能
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOC, ENABLE); 	//使能PORTC时钟

	GPIO_PinAFConfig(GPIOC,GPIO_PinSource7,GPIO_AF_TIM8); //GPIOC7复用为定时器8

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;           //GPIOC7
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;        //复用功能
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;	//速度100MHz
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;      //推挽复用输出
	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_DOWN;      //下拉
	GPIO_Init(GPIOC,&GPIO_InitStructure);               //初始化PF9

	TIM_TimeBaseStructInit(&TIM_TimeBaseStructure);

	TIM_TimeBaseStructure.TIM_Period = arr; //设置在下一个更新事件装入活动的自动重装载寄存器周期的值
	TIM_TimeBaseStructure.TIM_Prescaler =psc; //设置用来作为TIMx时钟频率除数的预分频值
	TIM_TimeBaseStructure.TIM_ClockDivision = 0; //设置时钟分割:TDTS = Tck_tim
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //TIM向上计数模式
	TIM_TimeBaseInit(TIM8, &TIM_TimeBaseStructure); //根据TIM_TimeBaseInitStruct中指定的参数初始化TIMx的时间基数单位
	TIM_ClearITPendingBit(TIM8,TIM_IT_Update);

	TIM_UpdateRequestConfig(TIM8,TIM_UpdateSource_Regular); /********* 设置只有计数溢出作为更新中断 ********/
	TIM_SelectOnePulseMode(TIM8,TIM_OPMode_Single);/******* 单脉冲模式 **********/

	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2; //选择定时器模式:TIM脉冲宽度调制模式2
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出2使能
	TIM_OCInitStructure.TIM_OutputNState = TIM_OutputNState_Disable; /****** 比较输出2N失能 *******/
	TIM_OCInitStructure.TIM_Pulse = arr>>1; //设置待装入捕获比较寄存器的脉冲值
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; //输出极性:TIM输出比较极性高
	TIM_OC2Init(TIM8, &TIM_OCInitStructure);  //根据TIM_OCInitStruct中指定的参数初始化外设TIMx

	TIM_OC2PreloadConfig(TIM8, TIM_OCPreload_Enable);  //CH2预装载使能
	TIM_ARRPreloadConfig(TIM8, ENABLE); //使能TIMx在ARR上的预装载寄存器

	TIM_ITConfig(TIM8, TIM_IT_Update ,ENABLE);  //TIM8   使能或者失能指定的TIM中断

	NVIC_InitStructure.NVIC_IRQChannel = TIM8_UP_TIM13_IRQn;  //TIM8中断
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;  //先占优先级1级
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;  //从优先级1级
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道被使能
	NVIC_Init(&NVIC_InitStructure);  //根据NVIC_InitStruct中指定的参数初始化外设NVIC寄存器

	TIM_ClearITPendingBit(TIM8, TIM_IT_Update);  //清除TIMx的中断待处理位:TIM 中断源
	TIM_Cmd(TIM8, ENABLE);  //使能TIM8
}
/******* TIM8更新中断服务程序 *********/
void TIM8_UP_TIM13_IRQHandler(void)
{
	if(TIM_GetITStatus(TIM8,TIM_FLAG_Update)!=RESET)//更新中断
	{
		TIM_ClearITPendingBit(TIM8,TIM_FLAG_Update);//清除更新中断标志位
		if(is_rcr_finish==0)//重复计数器未设置完成
		{
			if(rcr_integer!=0) //整数部分脉冲还未发送完成
			{
				TIM8->RCR=RCR_VAL;//设置重复计数值
				rcr_integer--;//减少RCR_VAL+1个脉冲
			}else if(rcr_remainder!=0)//余数部分脉冲 不位0
			{
				TIM8->RCR=rcr_remainder-1;//设置余数部分
				rcr_remainder=0;//清零
				is_rcr_finish=1;//重复计数器设置完成
			}else goto out;   //rcr_remainder=0，直接退出
			TIM_GenerateEvent(TIM8,TIM_EventSource_Update);//产生一个更新事件 重新初始化计数器
			TIM_CtrlPWMOutputs(TIM8,ENABLE);	//MOE 主输出使能
			TIM_Cmd(TIM8, ENABLE);  //使能TIM8
			if(motor_dir==CW) //如果方向为顺时针
				current_pos+=(TIM8->RCR+1);//加上重复计数值
			else          //否则方向为逆时针
				current_pos-=(TIM8->RCR+1);//减去重复计数值
		}else
		{
out:		is_rcr_finish=1;//重复计数器设置完成
			TIM_CtrlPWMOutputs(TIM8,DISABLE);	//MOE 主输出关闭
			TIM_Cmd(TIM8, DISABLE);  //关闭TIM8
			printf("当前位置=%ld\r\n",current_pos);//打印输出
		}
	}
}
/***************** 启动TIM8 *****************/
void TIM8_Startup(u32 frequency)   //启动定时器8
{
	u16 temp_arr=1000000/frequency-1;
	TIM_SetAutoreload(TIM8,temp_arr);//设定自动重装值
	TIM_SetCompare2(TIM8,temp_arr>>1); //匹配值2等于重装值一半，是以占空比为50%
	TIM_SetCounter(TIM8,0);//计数器清零
	TIM_Cmd(TIM8, ENABLE);  //使能TIM8
}
/********************************************
//相对定位函数
//num 0～2147483647
//frequency: 20Hz~100KHz
//dir: CW(顺时针方向)  CCW(逆时针方向)
*********************************************/
void Locate_Rle(long num,u32 frequency,DIR_Type dir) //相对定位函数
{
	if(num<=0) //数值小等于0 则直接返回
	{
		printf("\r\nThe num should be greater than zero!!\r\n");
		return;
	}
	if(TIM8->CR1&0x01)//上一次脉冲还未发送完成  直接返回
	{
		printf("\r\nThe last time pulses is not send finished,wait please!\r\n");
		return;
	}
	if((frequency<20)||(frequency>100000))//脉冲频率不在范围内 直接返回
	{
		printf("\r\nThe frequency is out of range! please reset it!!(range:20Hz~100KHz)\r\n");
		return;
	}
	motor_dir=dir;//得到方向
	DRIVER_DIR=motor_dir;//设置方向

	if(motor_dir==CW)//顺时针
		target_pos=current_pos+num;//目标位置
	else if(motor_dir==CCW)//逆时针
		target_pos=current_pos-num;//目标位置

	rcr_integer=num/(RCR_VAL+1);//重复计数整数部分
	rcr_remainder=num%(RCR_VAL+1);//重复计数余数部分
	is_rcr_finish=0;//重复计数器未设置完成
	TIM8_Startup(frequency);//开启TIM8
}
/********************************************
//绝对定位函数
//num   -2147483648～2147483647
//frequency: 20Hz~100KHz
*********************************************/
void Locate_Abs(long num,u32 frequency)//绝对定位函数
{
	if(TIM8->CR1&0x01)//上一次脉冲还未发送完成 直接返回
	{
		printf("\r\nThe last time pulses is not send finished,wait please!\r\n");
		return;
	}
	if((frequency<20)||(frequency>100000))//脉冲频率不在范围内 直接返回
	{
		printf("\r\nThe frequency is out of range! please reset it!!(range:20Hz~100KHz)\r\n");
		return;
	}
	target_pos=num;//设置目标位置
	if(target_pos!=current_pos)//目标和当前位置不同
	{
		if(target_pos>current_pos)
			motor_dir=CW;//顺时针
		else
			motor_dir=CCW;//逆时针
		DRIVER_DIR=motor_dir;//设置方向

		rcr_integer=abs(target_pos-current_pos)/(RCR_VAL+1);//重复计数整数部分
		rcr_remainder=abs(target_pos-current_pos)%(RCR_VAL+1);//重复计数余数部分
		is_rcr_finish=0;//重复计数器未设置完成
		TIM8_Startup(frequency);//开启TIM8
	}
}

driver.h ：

#ifndef __DRIVER_H
#define __DRIVER_H
#include "sys.h"
#include "stdlib.h"

#define DRIVER_DIR   PEout(5) // 旋转方向
#define DRIVER_OE    PEout(6) // 使能脚 低电平有效
#define RCR_VAL    255  //每计数（RCR_VAL+1）次，中断一次，这个值（0~255）设置大一些可以降低中断频率

typedef enum
{
	CW = 1,//高电平顺时针
	CCW = 0,//低电平逆时针
}DIR_Type;//运行方向

extern long target_pos;//有符号方向
extern long current_pos;//有符号方向

void Driver_Init(void);//驱动器初始化
void TIM8_OPM_RCR_Init(u16 arr,u16 psc);//TIM8_CH2 单脉冲输出+重复计数功能初始化
void TIM8_Startup(u32 frequency);   //启动定时器8
void Locate_Rle(long num,u32 frequency,DIR_Type dir); //相对定位函数
void Locate_Abs(long num,u32 frequency);//绝对定位函数

#endif

串口程序就不一一细讲了

pwm.c：

#include "pwm.h"
#include "led.h"
#include "usart.h"


//TIM14 PWM部分初始化
//PWM输出初始化
//arr：自动重装值
//psc：时钟预分频数
void TIM14_PWM_Init(u32 arr,u32 psc)
{
	//此部分需手动修改IO口设置

	GPIO_InitTypeDef GPIO_InitStructure;
	TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
	TIM_OCInitTypeDef  TIM_OCInitStructure;

	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM14,ENABLE);  	//TIM14时钟使能
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF, ENABLE); 	//使能PORTF时钟

	GPIO_PinAFConfig(GPIOF,GPIO_PinSource9,GPIO_AF_TIM14); //GPIOF9复用为定时器14

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;           //GPIOF9
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;        //复用功能
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;	//速度100MHz
	GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;      //推挽复用输出
	GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;        //上拉
	GPIO_Init(GPIOF,&GPIO_InitStructure);              //初始化PF9

	TIM_TimeBaseStructure.TIM_Prescaler=psc;  //定时器分频
	TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_Up; //向上计数模式
	TIM_TimeBaseStructure.TIM_Period=arr;   //自动重装载值
	TIM_TimeBaseStructure.TIM_ClockDivision=TIM_CKD_DIV1;

	TIM_TimeBaseInit(TIM14,&TIM_TimeBaseStructure);//初始化定时器14

	//初始化TIM14 Channel1 PWM模式
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1; //选择定时器模式:TIM脉冲宽度调制模式2
 	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low; //输出极性:TIM输出比较极性低
	TIM_OC1Init(TIM14, &TIM_OCInitStructure);  //根据T指定的参数初始化外设TIM1 4OC1

	TIM_OC1PreloadConfig(TIM14, TIM_OCPreload_Enable);  //使能TIM14在CCR1上的预装载寄存器

  TIM_ARRPreloadConfig(TIM14,ENABLE);//ARPE使能

	TIM_Cmd(TIM14, ENABLE);  //使能TIM14


}

以上程序部分主要就是这些，希望对大家能有帮助。
