STM32开发之map文件学习
map文件及相关概念
map文件是通过编译器编译之后，集程序、数据及IO空间的一种映射文件。
段(section) ：描述映像文件的代码和数据块。
RO：Read-Only的缩写，包括RO-data(只读数据)和RO-code(代码)。
RW：Read-Write的缩写，主要是RW-data，RW-data由程序初始化初始值。
ZI：Zero-initialized的缩写，主要是ZI-data，由编译器初始化为0。
.text：与RO-code同义。
.constdata：与RO-data同义。
.bss： 与ZI-data同义。
.data：与RW-data同义
map文件包含
map文件的内容可分为如下几部分：
1、节区的跨文件引用（Section Cross References）
这部分主要是不同文件中函数的调用关系，详细列出了各个.o 文件之间的符号引用。由于.o 文件是由 asm 或 c/c++源文件编译后生成的，各个文件及文件内的节区间互相独立，链接器根据它们之间的互相引用链接起来，链接的详细信息在这个分区中详细列出。例如：
***main.o(.text) refers to delay.o(.text) for delay_ms***
值得注意的是，在构建工程的时候，有时会出现 “Undefined symbol xxx (referred from xxx.o)” 这样的错误提示，就是因为链接过程中，某个文件无法从工程所包含的外部找到它引用的标号，因而产生链接错误。

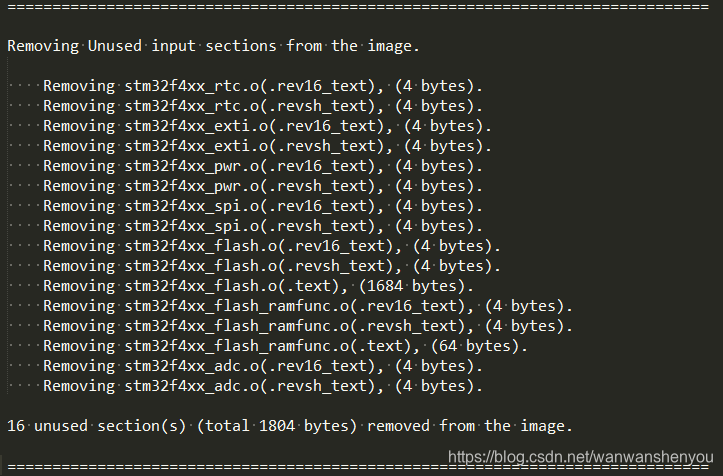

2、删除无用节区（Removing Unused input ps from the image）
map 文件的第二部分是删除无用节区的说明，这部分列出了在链接过程它发现工程中未被引用的节区，这些未被引用的节区将会被删除(指不加入到*.axf 文件，不是指在*.o 文件删除)，这样可以防止这些无用数据占用程序空间。
例如，上面的信息中Removing stm32f4xx_rtc.o(.rev16_text), (4 bytes).就说明stm32f4xx_rtc.o中节区被删除了，也就是我们工程中没有引用。
由此也可以知道，虽然我们把 STM32 标准库的各个外设对应的 c 库文件都添加到了工程，但不必担心这会使工程变得臃肿，因为未被引用的节区内容不会被加入到最终的机器码文件中。

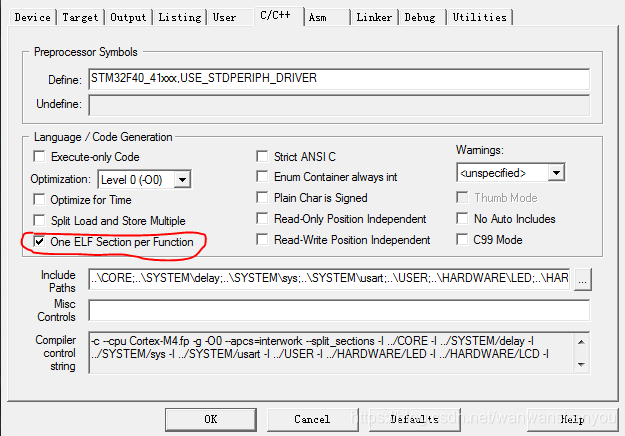

另外，STM32 keil5编译优化，可以勾选如下选型
其作用是，编译器在处理一个 c 文件的时候呢，如果这个选项不选，那么这个C文件中的所有函数在编译后只会产生一个叫 .text 的输出节；如果选了呢，那么每个函数将会产生一个输出节，如果你用C写了一个函数，那么编译器将会产生一个叫 相应的输出节。勾选后，编译器产生的输出节，粒度小多了，便于找到没有使用的函数，将它从最后输出文件中删除。这样，你最后产生的可执行文件大小将会变小。
上述选项如果没有勾选，map文件中删除无用节区部分是按照文件优化的，只要该文件中有函数被使用，该文件中所有函数都会被编译进去；勾选后，由于每个函数一个输出节，所以优化是按照函数优化的，没有使用的函数都没有编译进去。

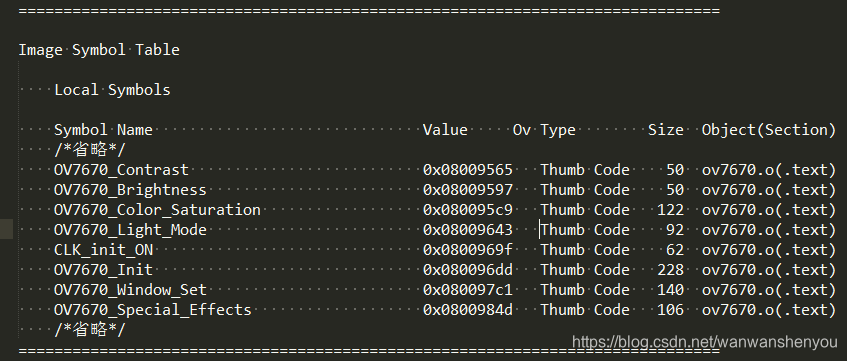

3、符号映像表（Image Symbol Table (Local Symbols Global Symbols)
这个表列出了被引用的各个符号在存储器中的具体地址、占据的空间大小等信息。
分为Local Symbols局部 和 Global Symbols全局。
Local Symbols记录了用static声明的全局变量地址和大小，C文件中函数的地址和用static声明的函数代码大小，汇编文件中的标号地址（作用域限本文件）；
Global Symbols记录了全局变量的地址和大小，C文件中函数的地址及其代码大小，汇编文件中的标号地址（作用域全工程）。
1、Symbol Name：符号名称
2、Value：存储对应的地址；会发现有0x0800xxxx、0x2000xxxx这样的地址。
0x0800xxxx指存储在FLASH里面的代码、变量等。0x2000xxxx指存储在内存RAM中的变量Data等。
3、Ov Type：符号对应的类型，大概有几种：Number、Section、Thumb Code、Data等；细心的朋友会发现：全局、静态变量等位于0x2000xxxx的内存RAM中。
4、Size：存储大小，这个容易理解，我们怀疑内存溢出，可以查看代码存储大小来分析。
5、Object(Section)：当前符号所在段名这里一般指所在模块（所在源文件）。
例如我们可以查到OV767_Init 符号存储在 0x080096dd地址，它属于 Thumb Code 类型，大小为 228字节，它所在的节区为 OV7670.o 文件节区。
4、存储器映像索引（Memory Map of the image）
映像文件可以分为加载域（Load Region）和运行域（Execution Region） 。
加载域反映了ARM可执行映像文件的各个段存放在存储器中的位置关系

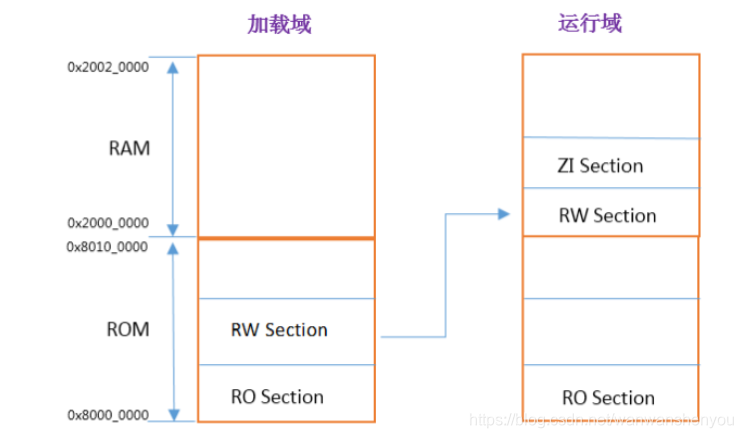

简单的说，加载域就是程序在 Flash 中的实际存储，而运行域是芯片上电后的运行状态，通过下面的框图可以有一个感性的认识：
通过上面的框图可以看出，RW 区也是要存储到 ROM/Flash 里面的，在执行映像之前，必须将已初始化的 RW 数据从 ROM 中复制到 RAM 中的执行地址并创建 ZI Section（初始化为 0 的变量区）。
工程的存储器映像索引分为 ER_IROM1 及 RW_IRAM1 部分，它们分别对应 STM32内部 FLASH 及 SRAM 的空间。
相对于符号映像表，这个索引表描述的单位是节区，而且它描述的主要信息中包含了节区的类型及属性，由此可以区分 Code、 RO-data、 RW-data及 ZI-data。
5、映像组件大小（Image component sizes）
map 文件的最后一部分是包含映像组件大小的信息(Image component sizes)，这也是最常查询的内容。
这部分包含了各个使用到的*.o 文件的空间汇总信息、整个工程的空间汇总信息以及占用不同类型存储器的空间汇总信息，它们分类描述了具体占据的 Code、 RO-data、 RW-data及 ZI-data 的大小，并根据这些大小统计出占据的 ROM 总空间。
输出字段内涵：
Code (inc. Data) ：
显示代码占用了多少字节。 在此映像中，有19442字节的代码， 其中包括1832字节的内联数据 (inc. data)，例如文字池和短字符串。
RO Data ：
显示只读数据占用了多少字节（比如const char buf[] = “123456”）。这是除 Code (inc. data) 列中包括的内联数据之外的数据。
RW Data ：
显示读写数据占用了多少字节。
ZI Data ：
显示零初始化的数据占用了多少字节。
Debug ：
显示调试数据占用了多少字节，例如，调试输入节以及符号和字符串。
Object Totals ：
显示链接到一起以生成映像的对象占用了多少字节。
(incl. Generated)：
链接器会生成的映像内容，例如，交互操作中间代码。 如果 Object Totals 行包含此类型的数据，则会显示在该行中。本例中共有 1016 字节的 RO 数据，其中32字节是链接器生成的 RO 数据。
(incl. Padding) ：
链接器根据需要插入填充，以强制字节对齐。
Grand Totals：
显示映像的真实大小。
ELF Image Totals：
ELF(Executable and Linking Format)可执行链接格式映像文件大小。
ROM Totals：
显示包含映像所需的 ROM的最小大小。这不包括 ZI数据和存储在ROM 中的调试信息。
补充：
A.Code、Ro-data：位于FLASH中；
B.RW-data、ZI-data：位于RAM中；
C.RW-data已初始化的数据会存储在Flash中，上电会从FLASH搬移至RAM。
关系如下：
RO Size = Code + RO Data
RW Size = RW Data + ZI Data
ROM Size = Code + RO Data + RW Data
————————————————————————————————————
