自动化之–回归自然，8051的控制之 最简易单片机系统。 2021-08-15
工业领域，稳定性是第一位的，所以单片机是不可或缺的 自动化控制利器。重新温习n年前的旧知识，看看能否在新生活中发挥更多的作用。
准备： proteus软件，作用是进行51单片机的电路设计，模拟和仿真
c语言的基础，作用是进行程序编辑和控制
其它，没有其它了，开始干活:

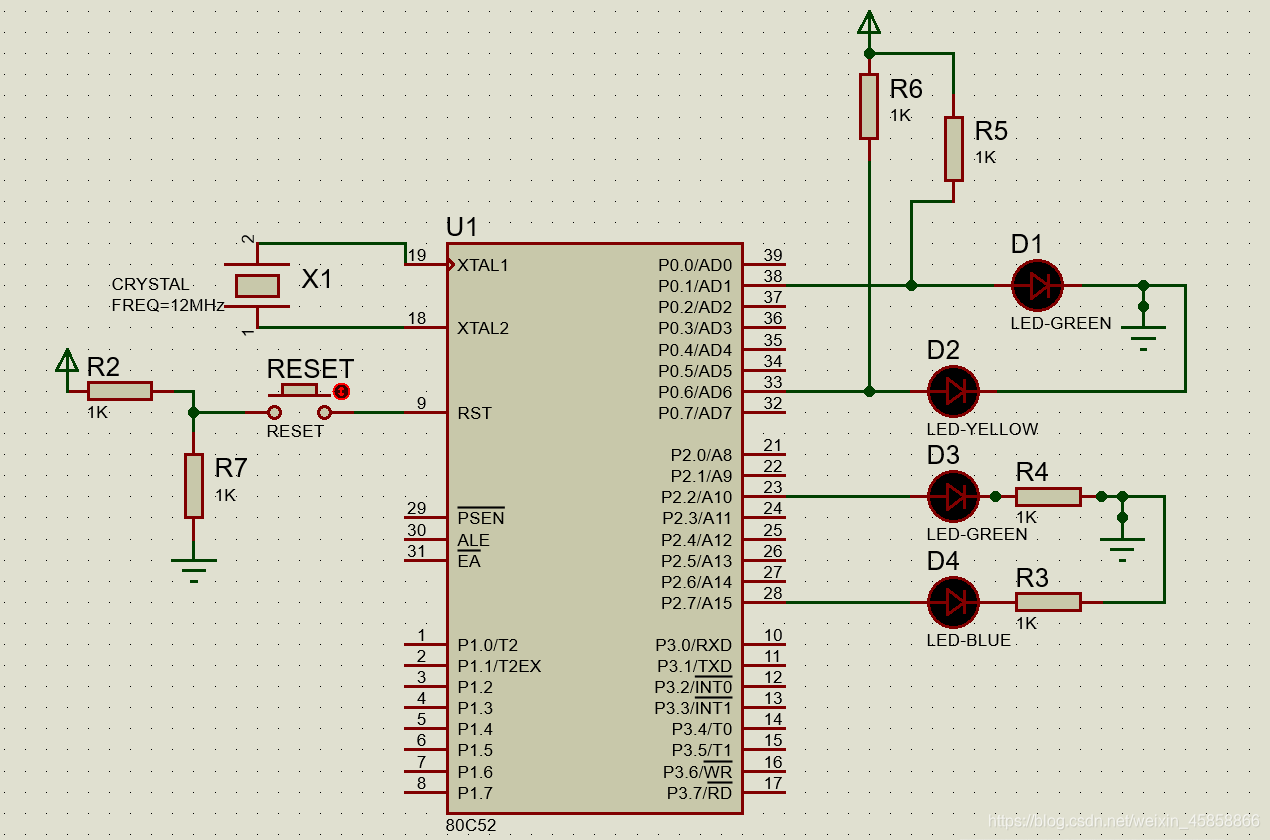

首先设计最基本的led控制逻辑，也是裸奔的51单片机控制电路，参见下图：
系统的运行效果哦，是大约每1秒，led进行一次点亮，然后间隔1秒，关闭。如此循环，知道重启或者关闭。运行效果图参见下图：
基础晶振，设置为12M，其实这个不用设置也可以，系统默认会带有一个晶振，不然51系统不能正常工作。
reset电路也不是必须的，但是为了完整起见，还是把它设计出来。
最简单的绿，黄，蓝，三种led点亮输出电路。
由于P0口需要上拉电阻才能正常工作，所以设计一个简易的上拉电路。
软件编程使用c语言（当然，最新版早就支持python了，这里不是广告，不是广告，告），在proteus中配置好使用的c语言后，结果程序如下：
```c
/* Main.c file generated by New Project wizard
*
* Created: 周日 8月 15 2021
* Processor: 80C52
* Compiler: Keil for 8051
*/
#include <reg51.h>
#include <stdio.h>
int i=0;
int j=0;
void Delay(int t)//这个时间不一定很准，需要计算进行精确调整。
{
//12M时钟频率，则机器周期为1us,......
i=0;
//int j=0;
while(i<=t)//时间延迟设计
{
i++;
//NOP();
j=t;
while(j>0)
{
j-=50;
}
}
}
void On()//LED ON COMMAND
{
P0=0X42;//ONLY LIGHT UP PIN 1AND PIN7; 绿，黄
P1=0X00;//OFF
P2=0X84;//ONLY LIGHT UP PIN3 AND PIN8；绿，蓝
P3=0X00;
}
void Off()//PORT IS SET 0, THIS IS TO SET OFF STATUS.
{
P0=0X00;
P1=0X00;
P2=0X00;
P3=0X00;
}
void main(void)
{
// Write your code here
//initialization
P0=0XFF;
P1=0XFF;
P2=0XFF;
P3=0XFF;
//cycles
while (1)
{
On();
Delay(1000);
Off();
Delay(1000);
};
}
根据使用的管脚，编程控制对应的接口和管脚，就实现了1hz频率的led闪烁。
如果改成红黄绿三色灯，再进行时间的调整设置，就是一个简易的红绿灯控制电路了。
是不是很简单？ 这个造价，比起动辄上万的工业pc配置，是不是一道雨后春风般的小凉菜？
后面学习会继续进行，看能把知识捡回来多少呢。
原始程序下载，已经设置免积分：最精简的8051系统设计 上传的资源还在审核中。。。。。
