新手学习日记 NUCLEO_STM32L4R5ZI （cubemx hal库）

利用按键中断控制板载LED灯闪烁。
代码功能：默认状态下蓝色LED灯缓慢闪烁，按键按下后，LED灯快速闪烁三次

CUBEMX创建工程

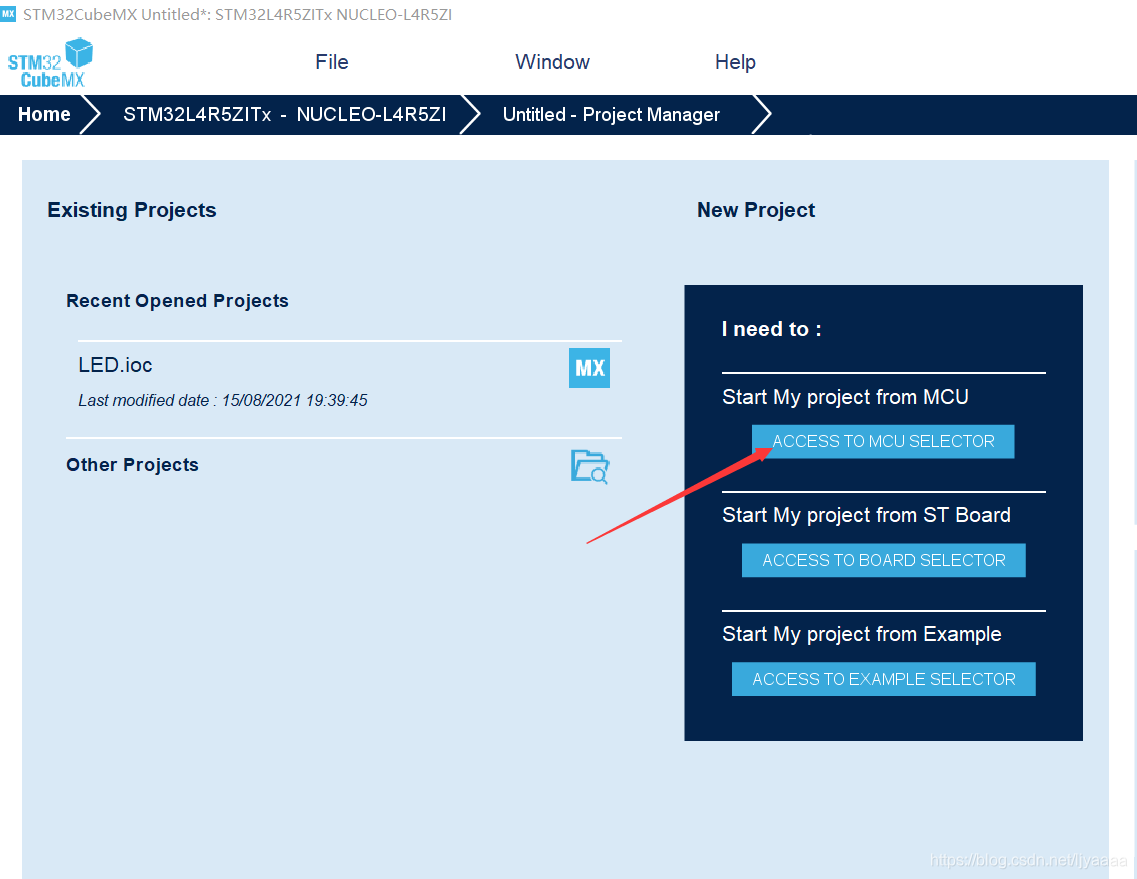

创建工程 在这里插入图片描述
选择板卡（这里使用默认配置，就是弹出的对画框选择OK，这里没有截到图）

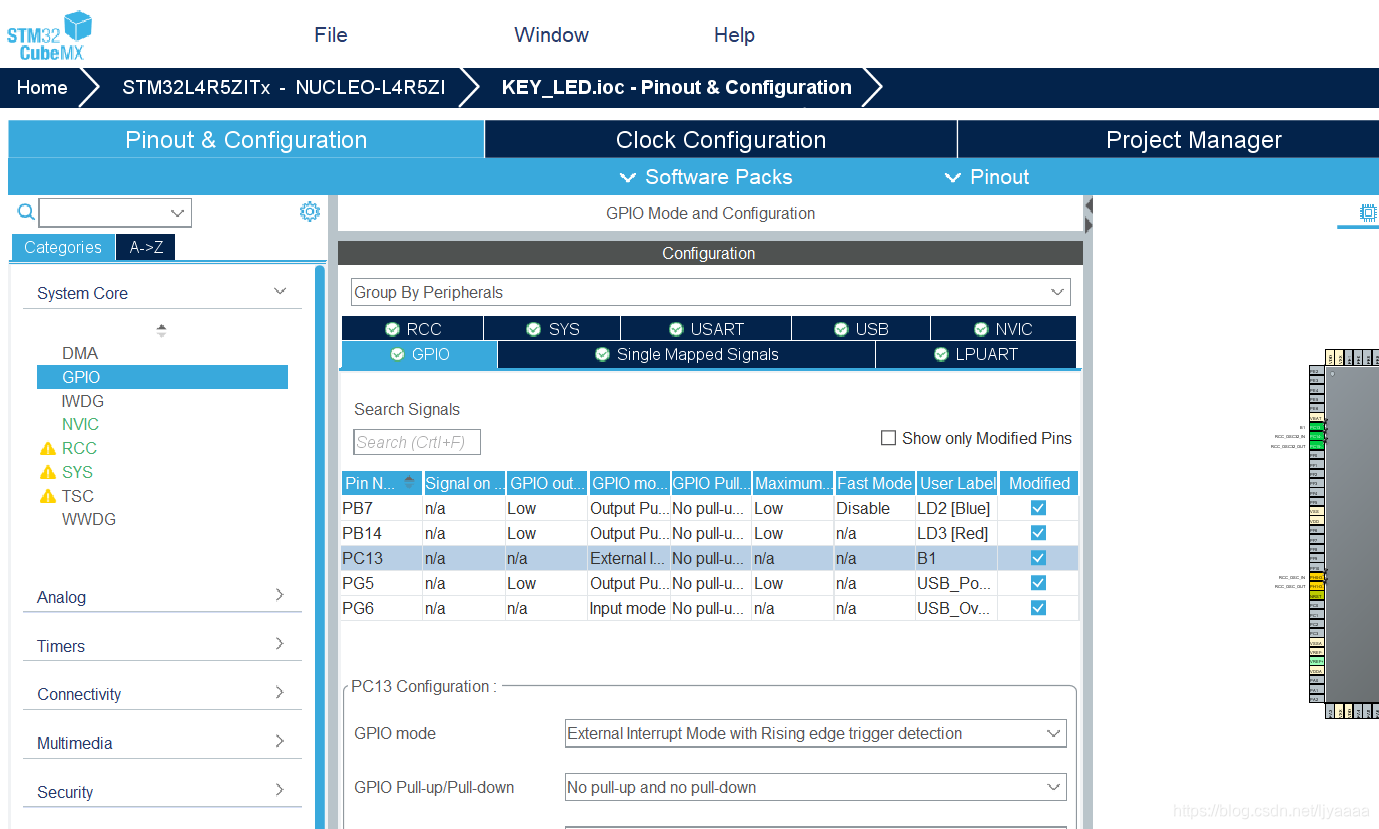

默认配置GPIO里面已经设置好了，这里不用管了

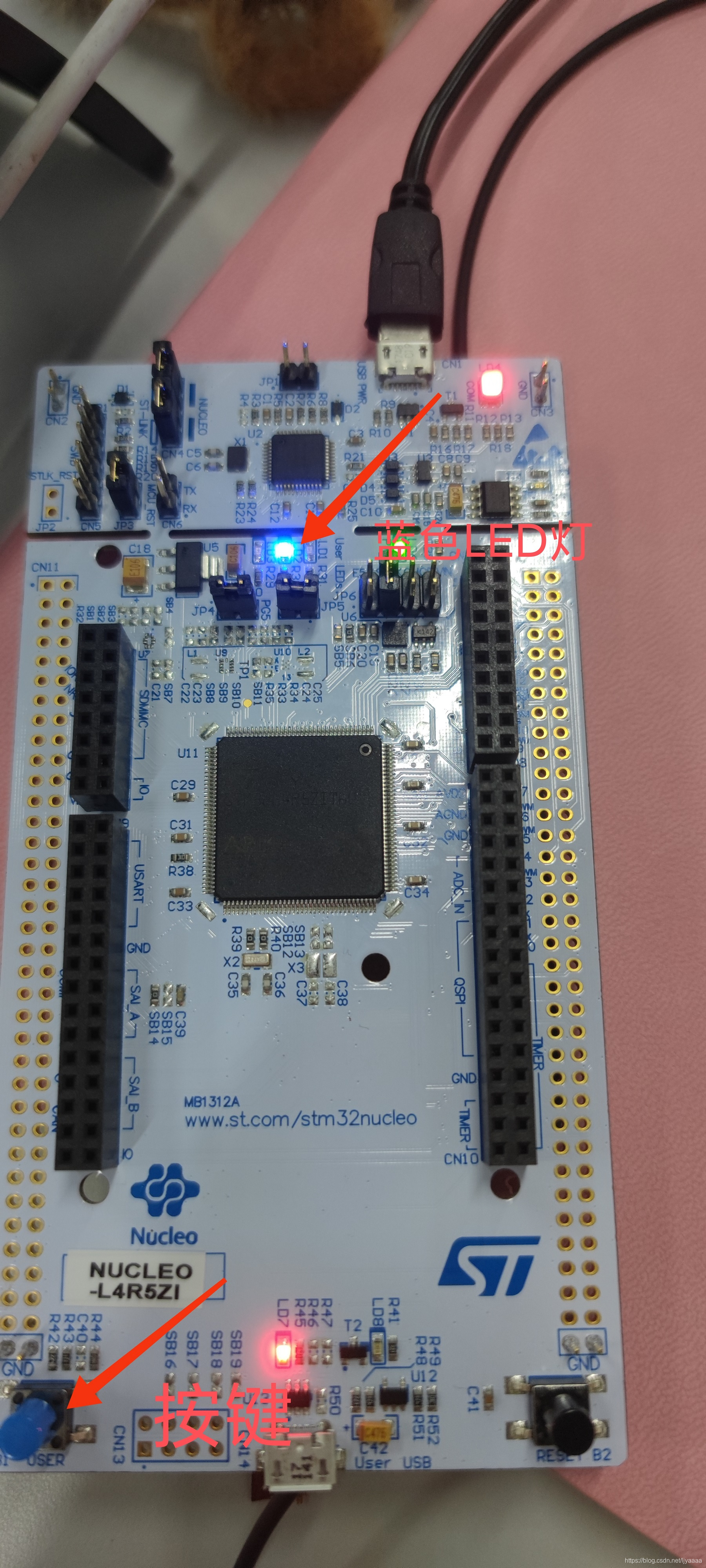

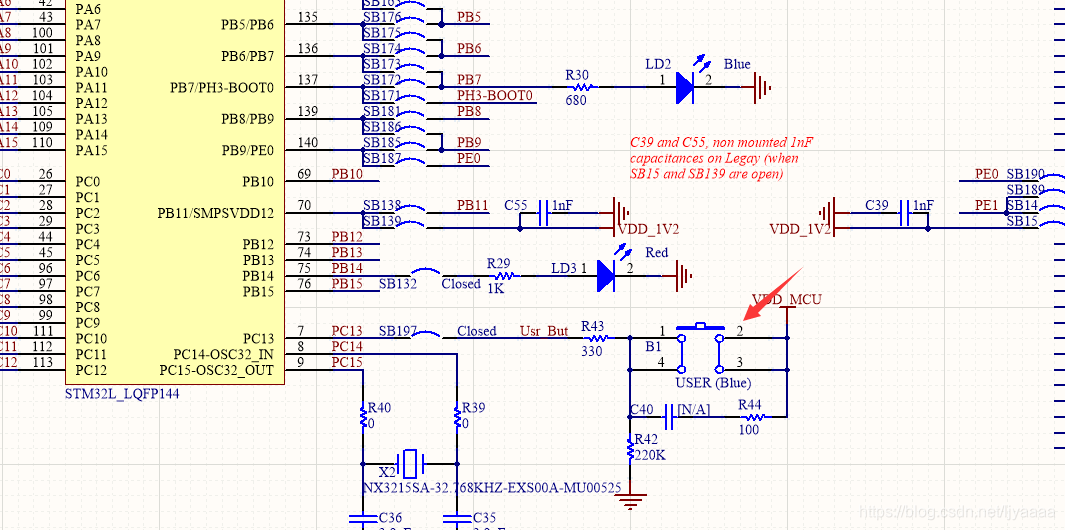

我们看一下原理图，可以看出PC13按键引脚被电阻下拉，按键按下时会检测到一个上升沿信号，由于已经被外部下拉，所以不用设置GPIO上下拉即可，而且按键已经有了外部去抖（电容）；PB7引脚高电平时点亮LED。在这里插入图片描述

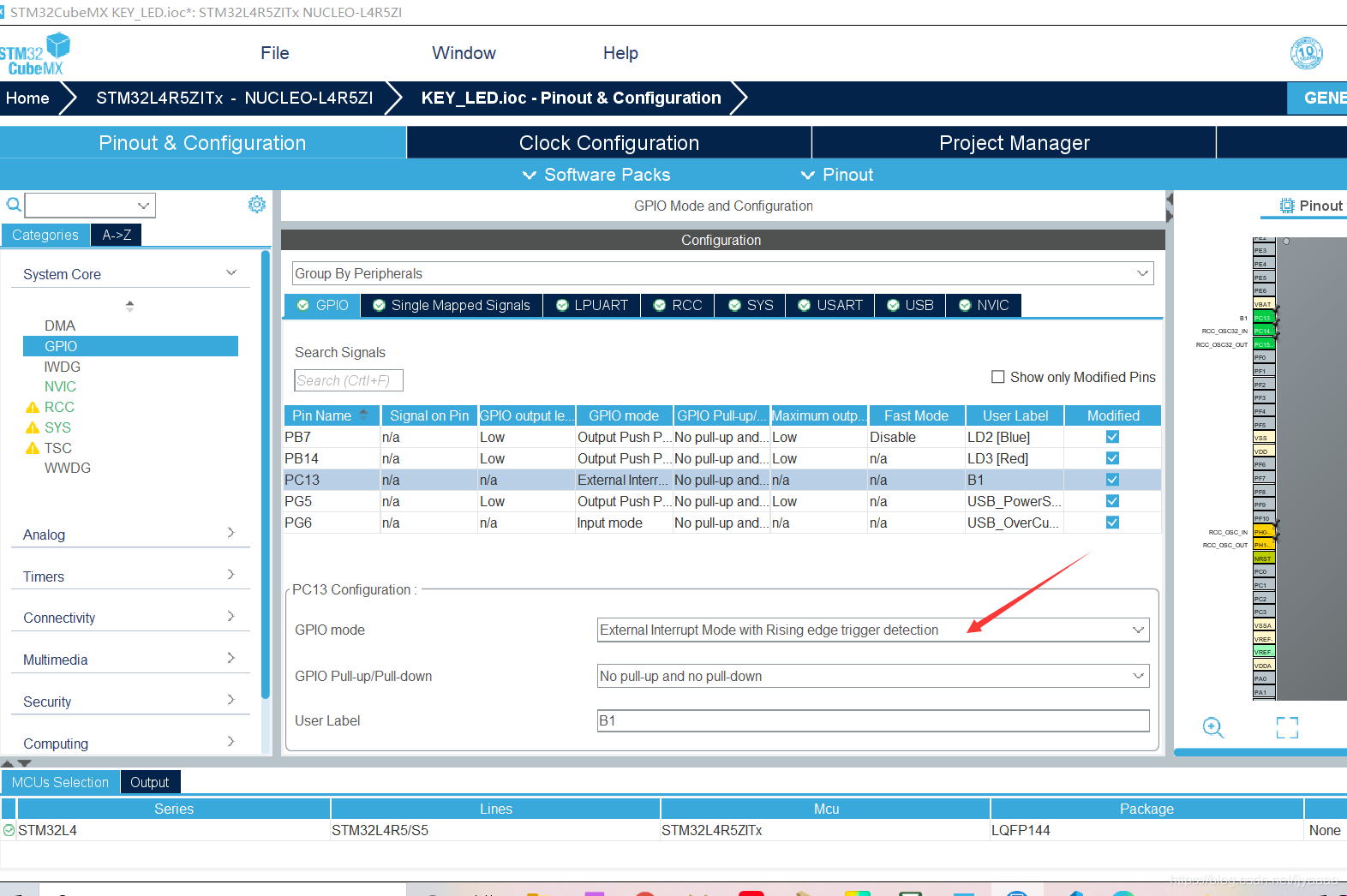

可以看到默认配置这里PC13已经设置了外部中断检测上升沿，PB7也设置好了，也不用改

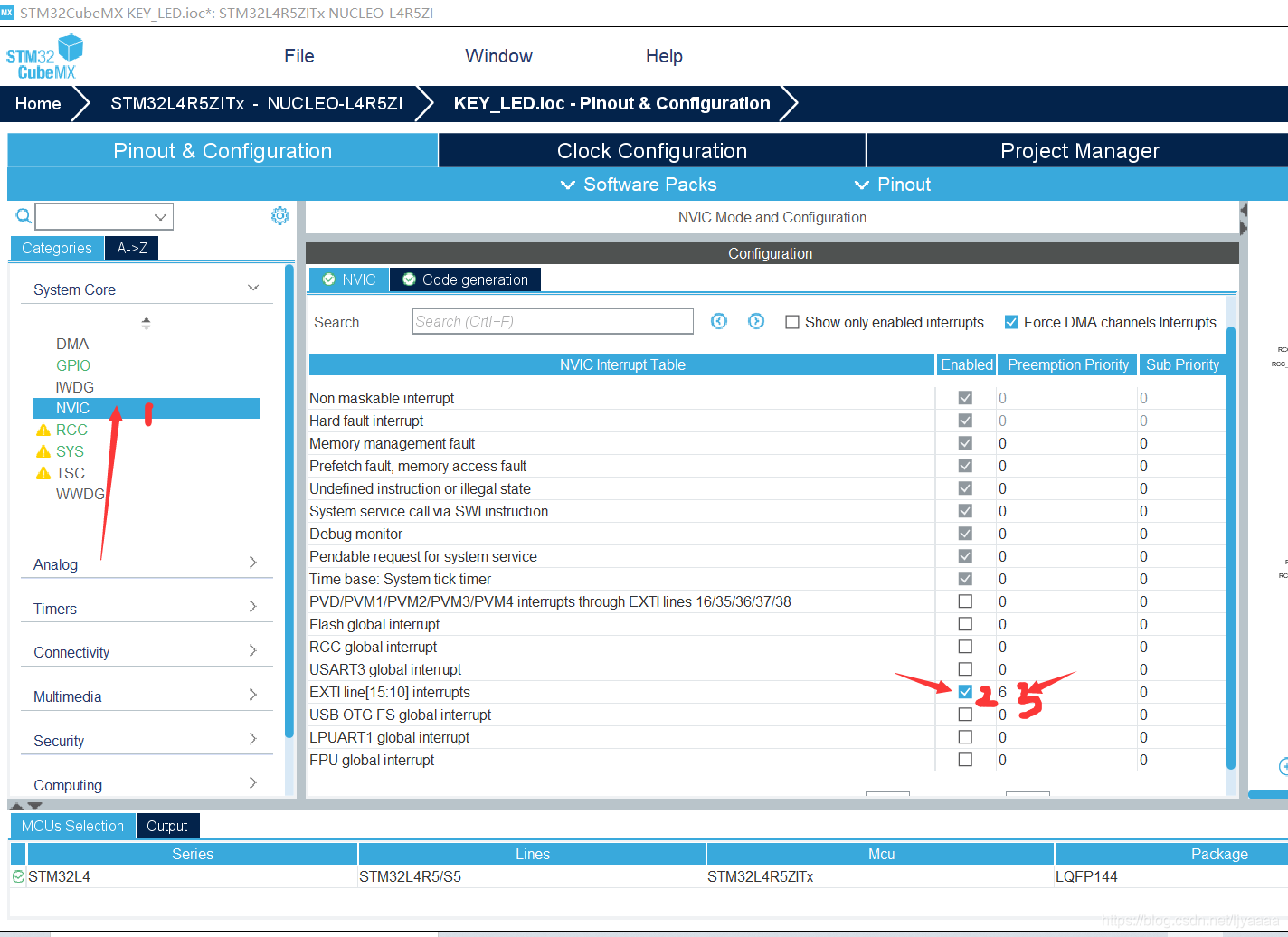

设置中断抢占优先级为6（刚开始我设置的是1，烧进去后没反应，不知道为啥）

时钟树就用默认的，接着配置ProjectManager,创建工程名，选择工程存放的文件夹和使用的编译器
在这里插入图片描述

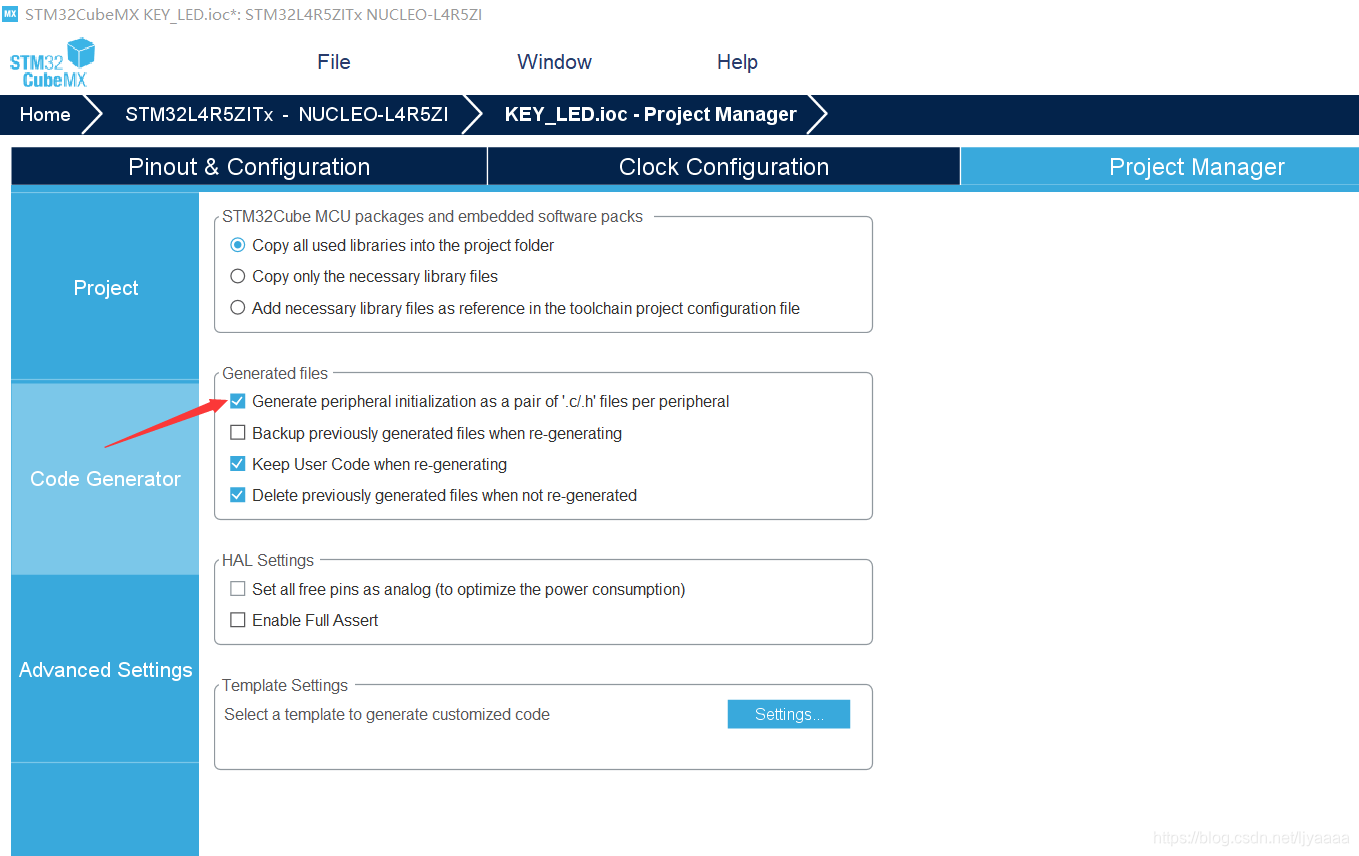

这个要选上

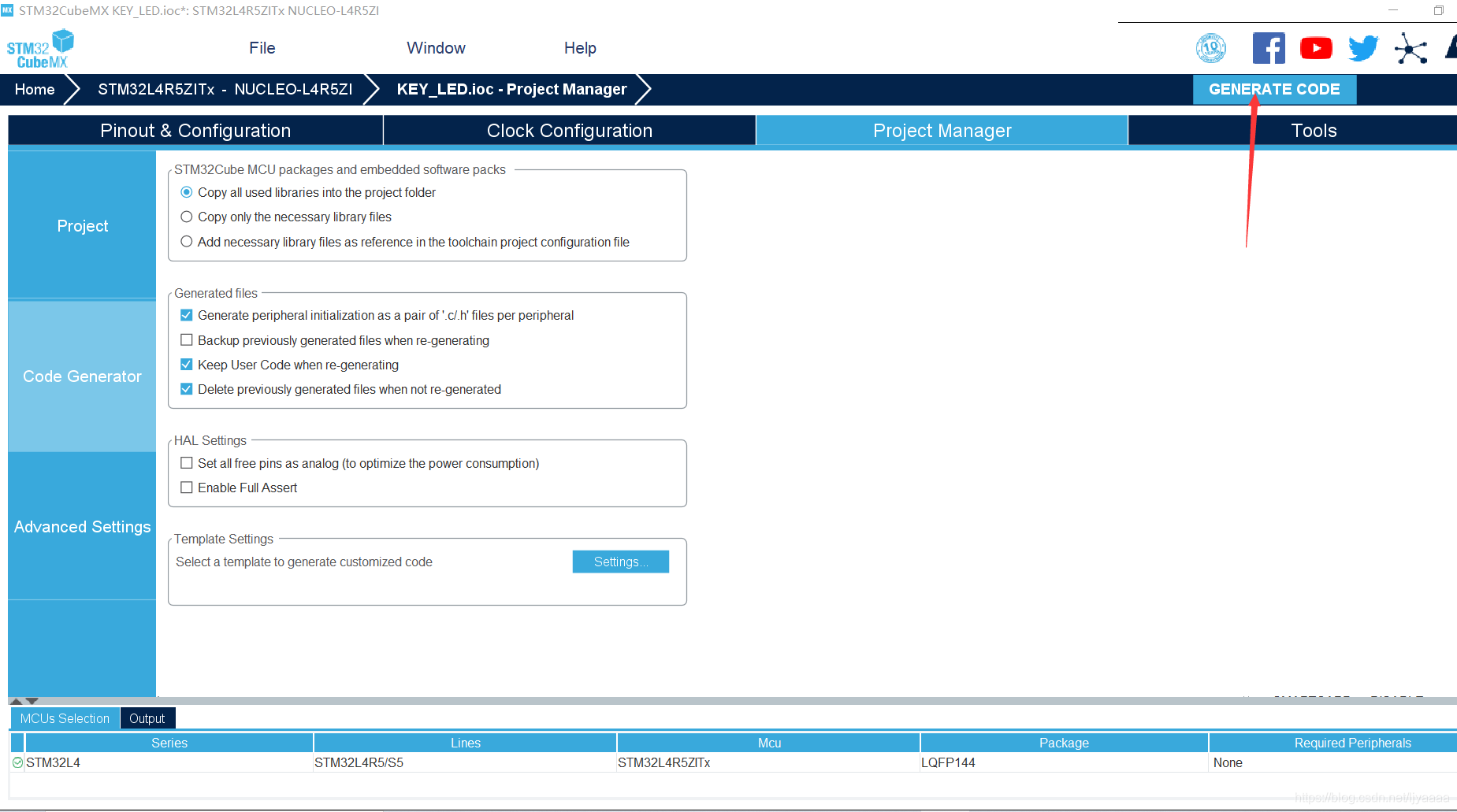

生成工程

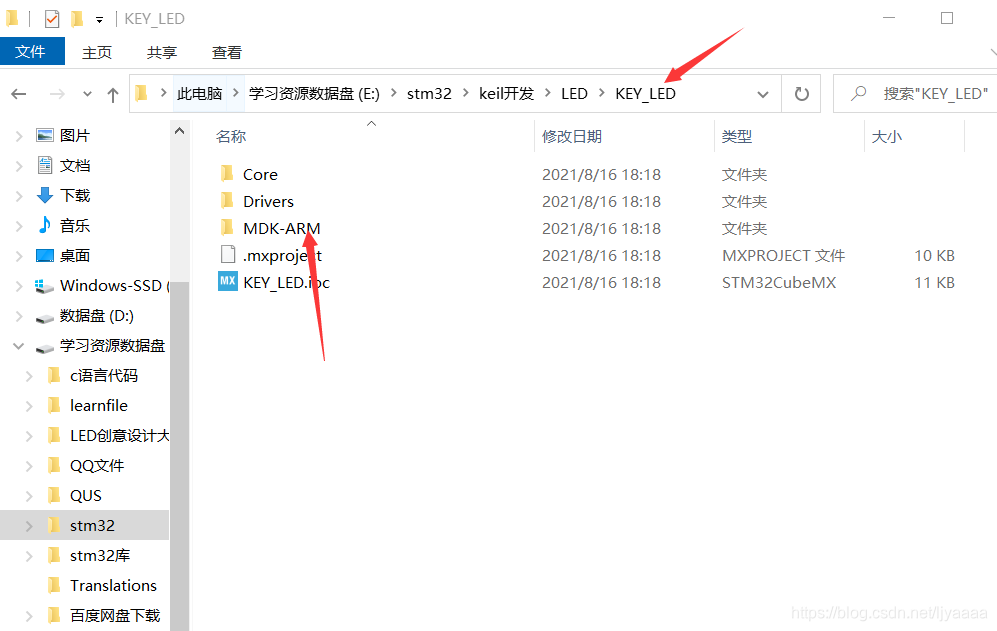

找到并打开选的工程文件夹
在这里插入图片描述

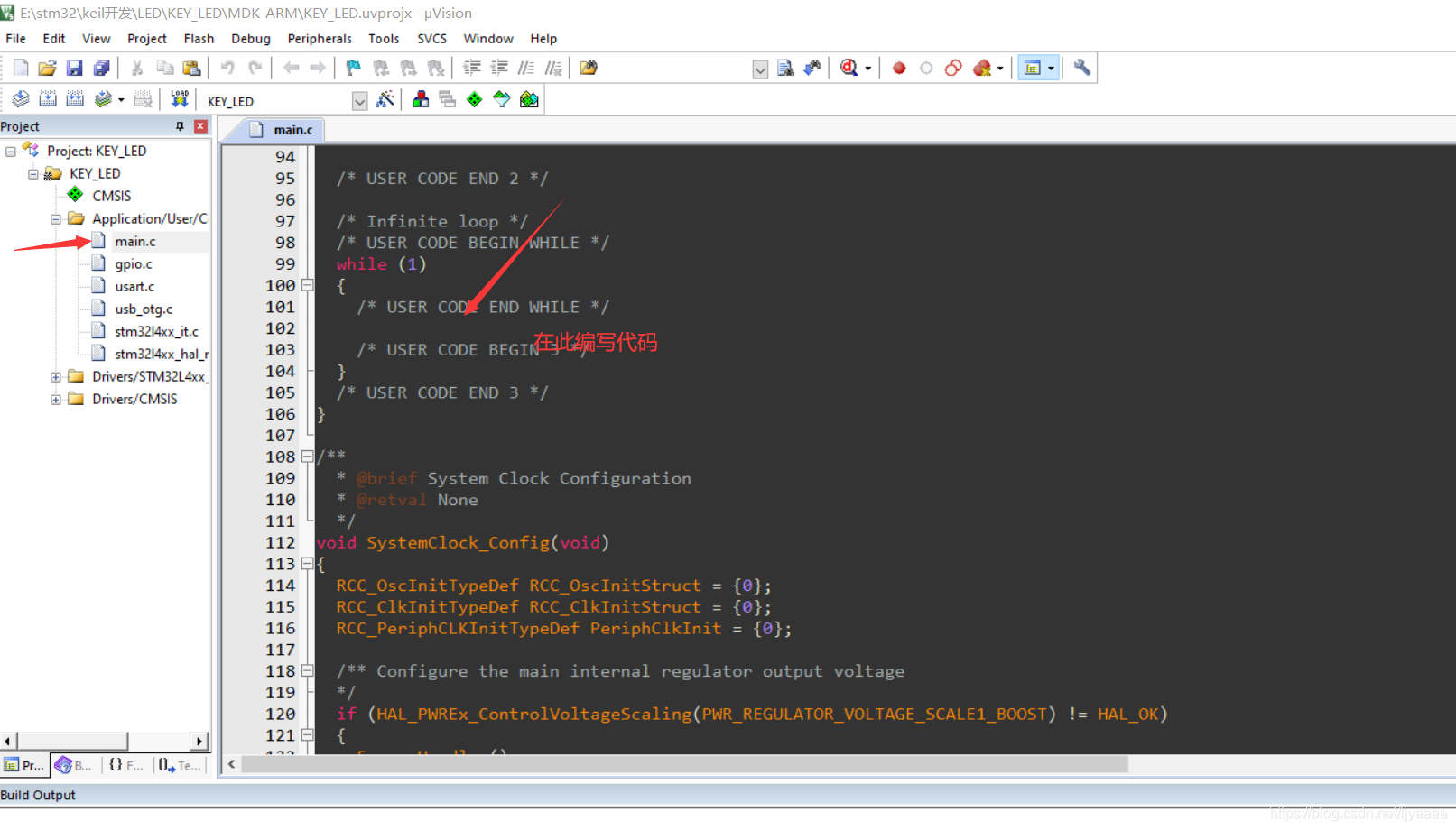

在main函数里编写代码

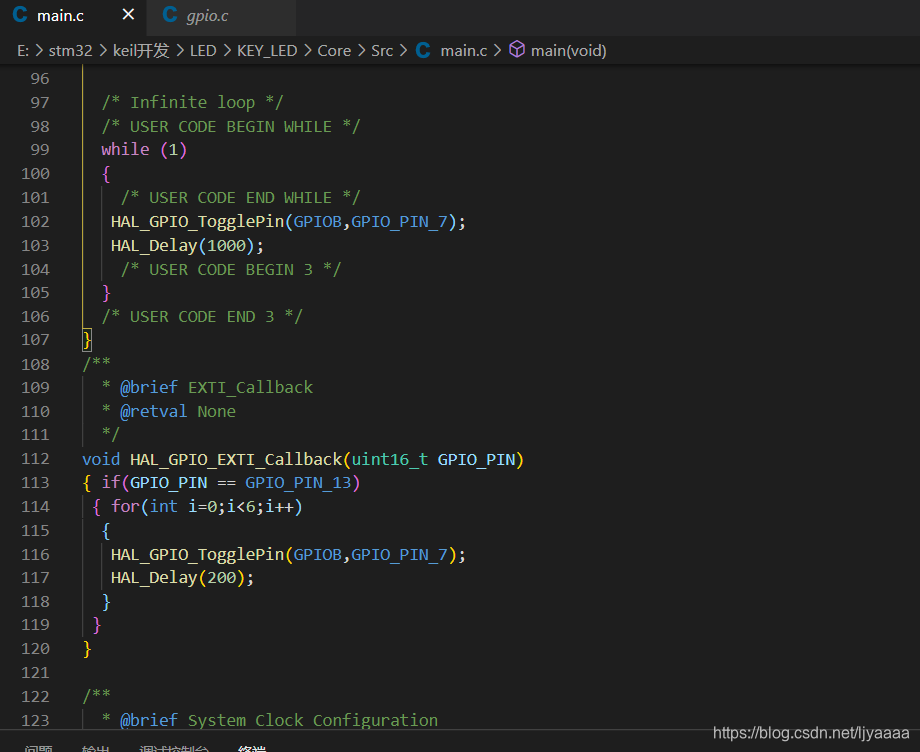

核心代码

while里面是初始状态，LED缓慢闪烁，间隔1秒。


while (1)
  {
   HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_7);
   HAL_Delay(1000);
  }

中断回调函数，当检到按键中断时执行HAL_GPIO_EXTI_Callback函数，LED闪烁三次。

 /**
  * @brief EXTI_Callback
  * @retval None
  */
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_PIN)
{ if(GPIO_PIN == GPIO_PIN_13)
 { for(int i=0;i<6;i++)
  {
   HAL_GPIO_TogglePin(GPIOB,GPIO_PIN_7);
   HAL_Delay(200);
  }
 }
}
