一、原理

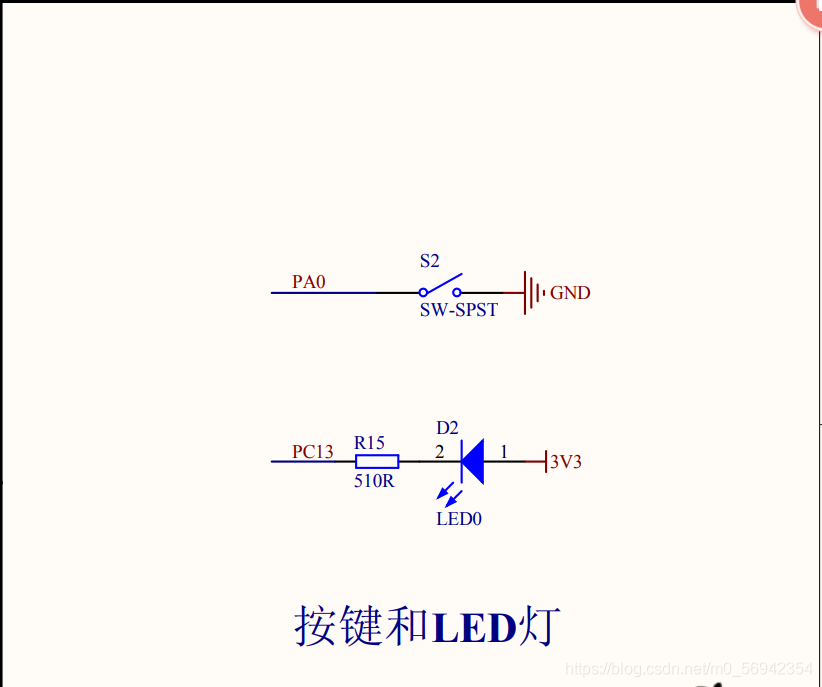

1.原理图

? ? ? ? STM32F103C8t6? ?LED0?接PC13引脚（不同板子的引脚不一样！）

? ? ? ? P代表GPIO? ?C代表GPIO端口C? ? 13代表第十三位

?2.原理

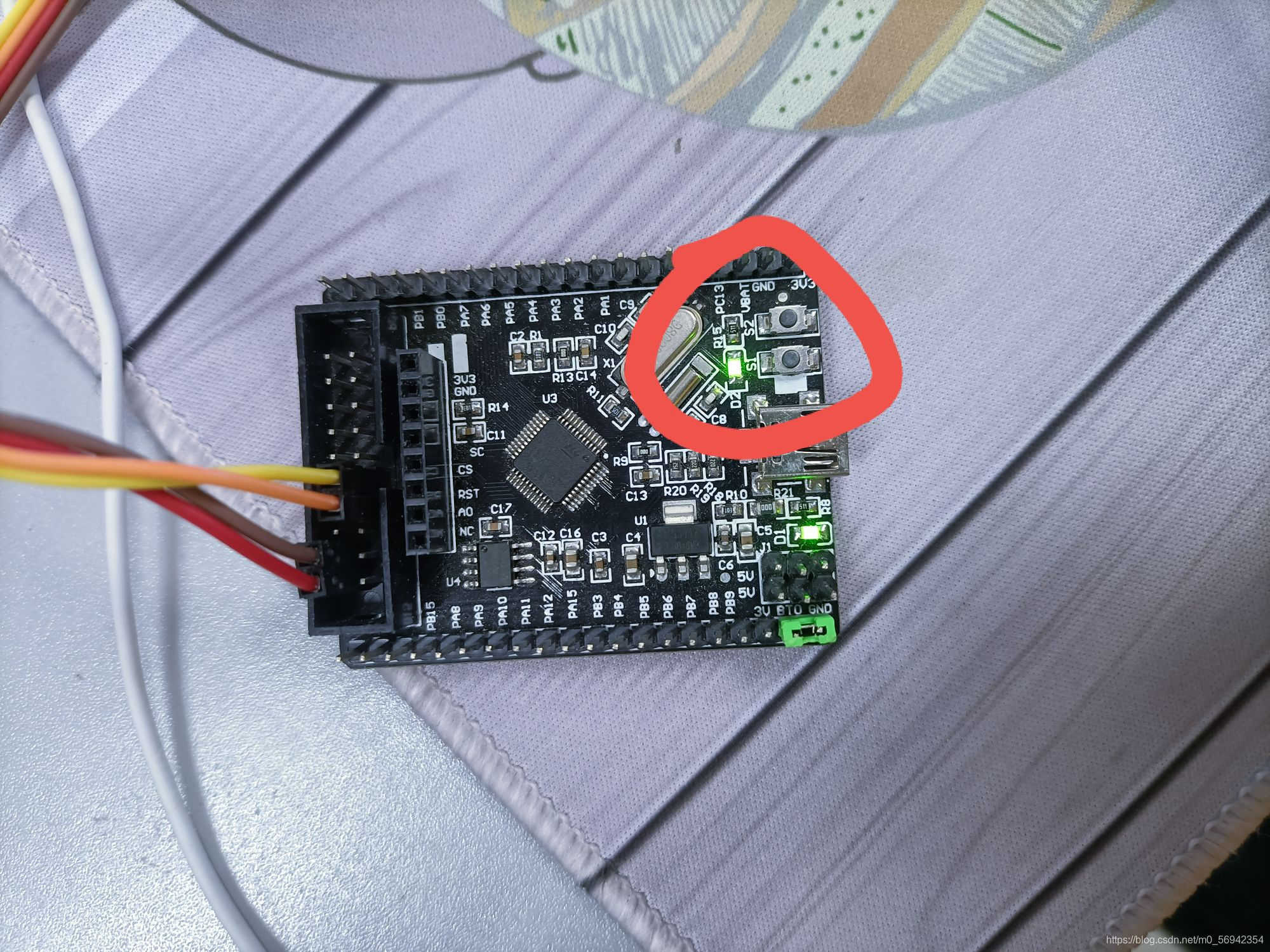

（1）当PC13为低电平时LED灯点亮

（2）通过配置一系列寄存器使PC13为低电平

二、寄存器

1.端口配置表

?????????使用推挽输出，通过端口配置表找到需要使用的寄存器，分别为CNF、MODE（在端口配置低寄存器CRL和高寄存器CRH中）和ODR寄存器。

?2.APB2外设时钟使能寄存器（RCC_APB2ENR）

（1）起始地址：0x4002 1000

（2）偏移地址：0x18

（3）端口C位置：APB2的第4位

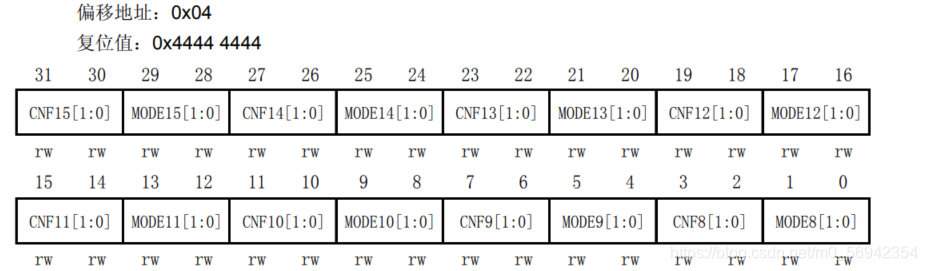

?3.端口配置高寄存器(GPIOx_CRH)? ?注：因为是13位所以选择高寄存器

?（1）起始地址：0x4001 1000

?（2）偏移地址：0x04

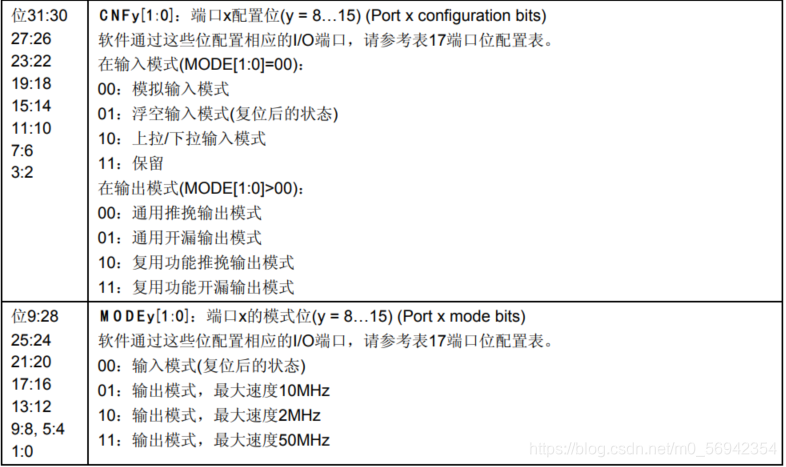

?（3）输出方式及速度：推挽输出，最大速度2MHz? ?即：CNF13? ?:? ?00? ?MONE13? ?：?10

?（4）位置第20位

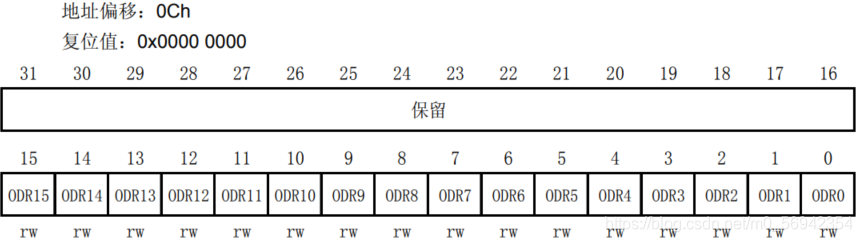

?4.端口输出数据寄存器（GPIOx_ODR）

? ?(1)? ?起始地址：0x4001 1000

（2）偏移地址：0x0C?

?（3）位置：第13位ODR

?三、原码

#define GPIOC_CLK (*(volatile unsigned int *)(0x40021000 + 0x18)) //确定GPIOC的外设使能寄存器的地址（RCC地址+偏移地址APB2）
#define GPIOC_CRH (*(volatile unsigned int *)(0x40011000 + 0x04))	//确定GPIOC的端口配置寄存器CRL(GPIOC的基地址+端口配置高寄存器CRH的偏移地址)
#define GPIOC_ODR (*(volatile unsigned int *)(0x40011000 + 0x0C))	//确定GPIOC的端口输出数据寄存器ODR（GPIOC的基地址+端口输出数据寄存器ODR的偏移地址）

int main(void)
{
		//1.使能GPIOC的外设时钟
		GPIOC_CLK |= (1<<4);              //给IO端口C时钟使能
		//2.GPIOB配置推挽输出模式
		GPIOC_CRH &= ~(0xf<<(4*5));  	//清除低4位寄存器
		GPIOC_CRH |= (1<<(4*5));			//确定输出模式中的推挽输出

		GPIOC_ODR &= ~(0x1<<(1*13));  //清除低13位寄存器
		//GPIOC_ODR |= (1<<13);

}
