[嵌入式]MM32F3277的DHT11实例

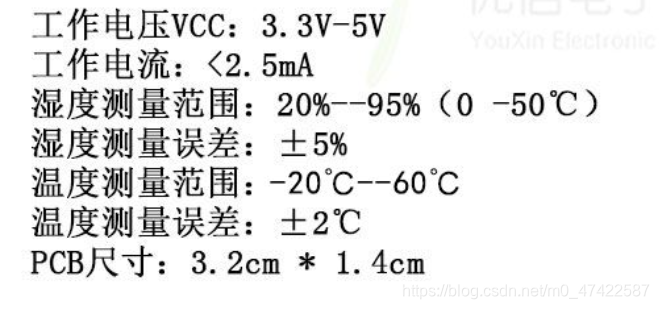

学习嵌入式单片机接触到最简单的一个模块之一就是DHT11了

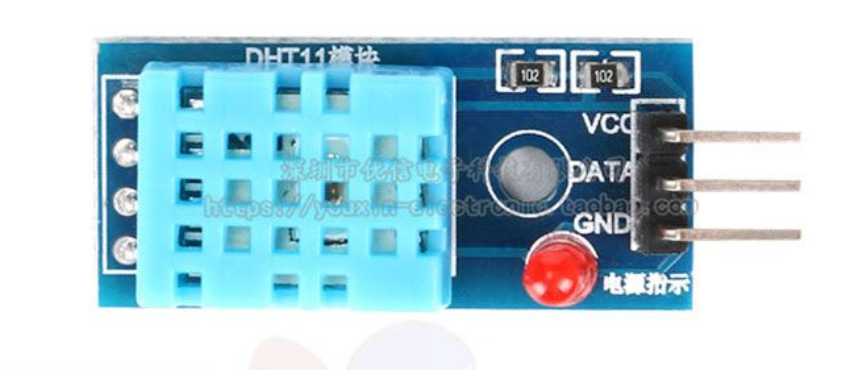

5V或者3.3V供电，一个 GND脚以及一个数据脚

通过stm32移植dht11程序到MM32

DHT11.c

#include "dht11.h"

void dht11_gpio_input(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    RCC_AHBPeriphClockCmd(DHT11_RCC, ENABLE);

    GPIO_InitStruct.GPIO_Pin = DHT11_GPIO_PIN;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IN_FLOATING; //浮空输入

    GPIO_Init(DHT11_GPIO_TYPE, &GPIO_InitStruct);
}

void dht11_gpio_output(void)
{
    GPIO_InitTypeDef GPIO_InitStruct;

    RCC_AHBPeriphClockCmd(DHT11_RCC, ENABLE);

    GPIO_InitStruct.GPIO_Pin = DHT11_GPIO_PIN;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出

    GPIO_Init(DHT11_GPIO_TYPE, &GPIO_InitStruct);
}

void dht11_reset(void)
{
    dht11_gpio_output();//配置IO口输出模式
    DHT11_OUT_L;//拉低IO口
    DELAY_Ms(19);//延时18ms-30ms之间
    DHT11_OUT_H;//拉高IO口
    DELAY_Us(3);//延时30us，等待接收
    dht11_gpio_input();//配置为输入模式
}

u16 dht11_scan(void)
{
    return DHT11_IN;
}

u16 dht11_read_bit(void)
{
    while (DHT11_IN == RESET);//等待低电平结束
    DELAY_Us(4);//延时40us，如果是信号0，高电平信号在26-28us之间，如果是信号1，高电平信号在70us
    if (DHT11_IN == SET)//如果还是高电平就是信号1
    {
        while (DHT11_IN == SET);//等待此信号结束
        return 1;
    }
    else
    {
        return 0;
    }
}

u16 dht11_read_byte(void)
{
    u16 i;
    u16 data = 0;
    for (i = 0; i < 8; i++)
    {
        data <<= 1;
        data |= dht11_read_bit();
    }
    return data;
}

u16 dht11_read_data(u8 buffer[5])
{
    u16 i = 0;
    u8 checksum;
    dht11_reset();//发送起始信号
    if (dht11_scan() == RESET)
    {
        //等待响应信号结束
        while (dht11_scan() == RESET);
        while (dht11_scan() == SET);
        for (i = 0; i < 5; i++)
        {
            buffer[i] = dht11_read_byte();
        }

        while (dht11_scan() == RESET);//接收结束，拉高片选
        dht11_gpio_output();
        DHT11_OUT_H;

         checksum = buffer[0] + buffer[1] + buffer[2] + buffer[3];//校验数据
        if (checksum != buffer[4])
        {
            // checksum error
            return 1;
        }
    }

    return 0;
}

DHT11.h

#ifndef 	__DHT11_H__
#define		__DHT11_H__

#include "sys.h"
#include "led.h"
#include "stdio.h"
#include "delay.h"

#define DHT11_GPIO_TYPE  GPIOB
#define DHT11_GPIO_PIN   GPIO_Pin_1
#define DHT11_RCC        RCC_AHBENR_GPIOB


#define DHT11_OUT_H GPIO_SetBits(DHT11_GPIO_TYPE, DHT11_GPIO_PIN)
#define DHT11_OUT_L GPIO_ResetBits(DHT11_GPIO_TYPE, DHT11_GPIO_PIN)
#define DHT11_IN    GPIO_ReadInputDataBit(DHT11_GPIO_TYPE, DHT11_GPIO_PIN)

void dht11_gpio_input(void);
void dht11_gpio_output(void);
u16 dht11_scan(void);
u16 dht11_read_bit(void);
u16 dht11_read_byte(void);
u16 dht11_read_data(u8 buffer[4]);

#endif

你只需要更改你需要的引脚即可
另外由于MM32F3277的库函数的DELAY_Us()函数被注释了，你可以自己手动更改SysTick_Config(SystemCoreClock / 100000）这个函数的滴答间隔时间（10us）。
由于我根据野火的滴答定时器改的，所以我并没有试过间隔1us能否成功，如果你感兴趣的话你可以试一试。
更改了SysTick_Config()滴答间隔配置函数，相应的你也就需要更改DELAY_Ms()的写法并且添加DELAY_Us()微秒延时函数了。

到这里，你的DHT11程序就完成了。
