一、创建工程

可以参考之前的学习笔记，这里不再累赘，附上链接：
新手点灯参考这里的工程创建，仍然使用开发板默认配置。
在这里插入图片描述

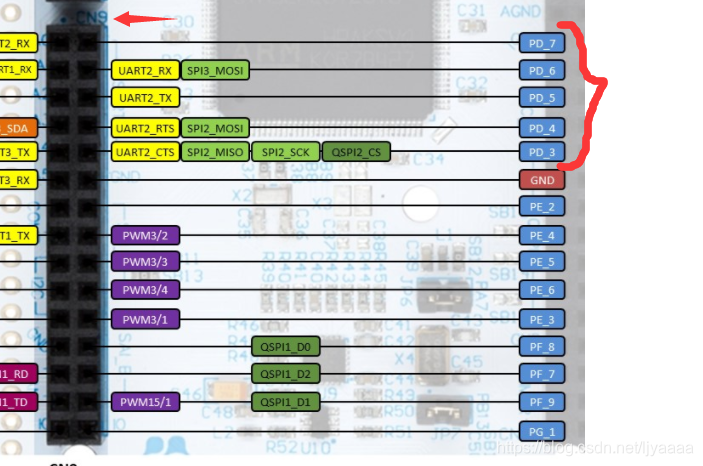

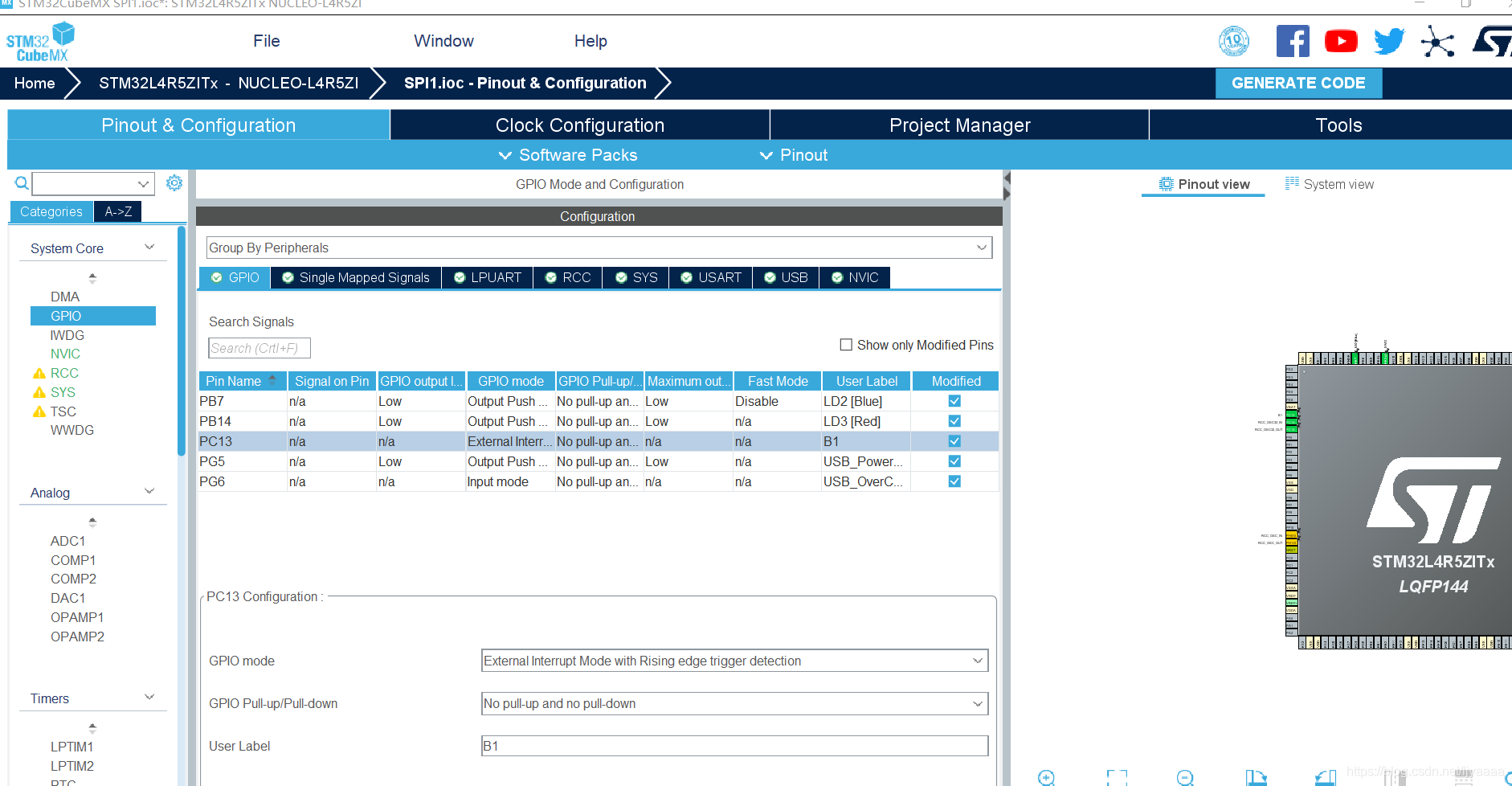

可以看到，这里默认配置里已经占用了一些GPIO，在配置OLED时注意不要冲突，开发板原理图和手册可以在主页里自行下载

二、 0.96 oled 代码移植

购买的0.96寸oled屏幕，参考淘宝客服给的例程，进行移植
这里使用的是7针的SPI通信
将例程文件中的 oled.c oled.h 等文件复制到本工程文件下
（oled例程文件可在主页资源中自行下载）

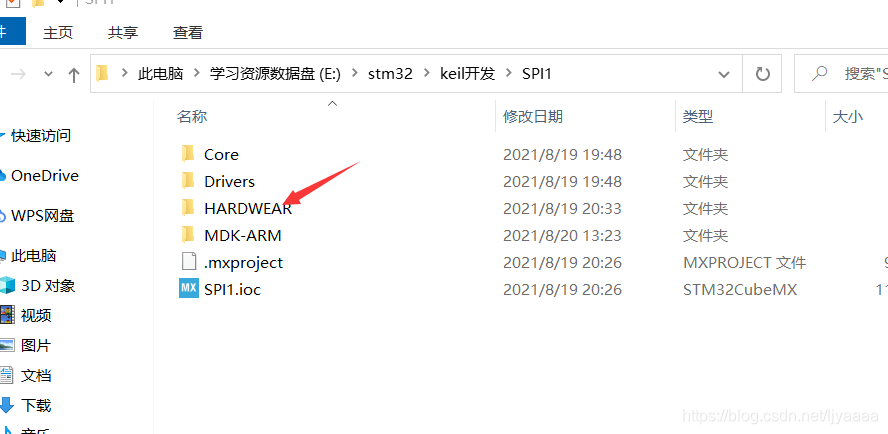

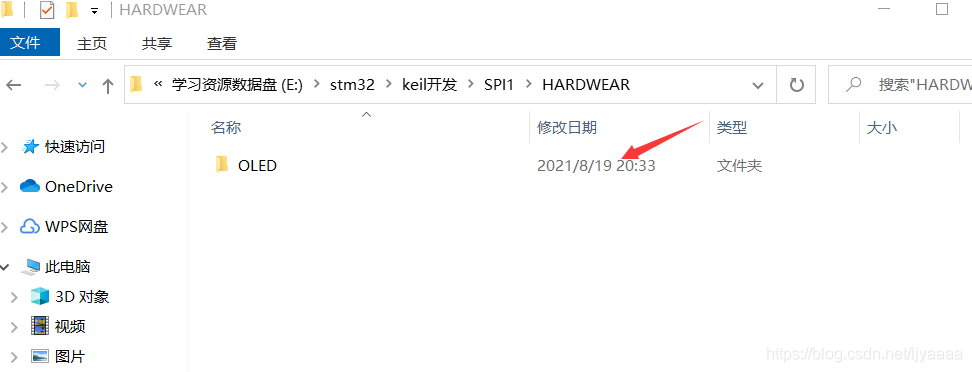

在cubeMx生成的文件夹这里新建一个HAEDWEAR文件夹,用于存放oled.c .h 文件
在这里插入图片描述
新建oled文件夹

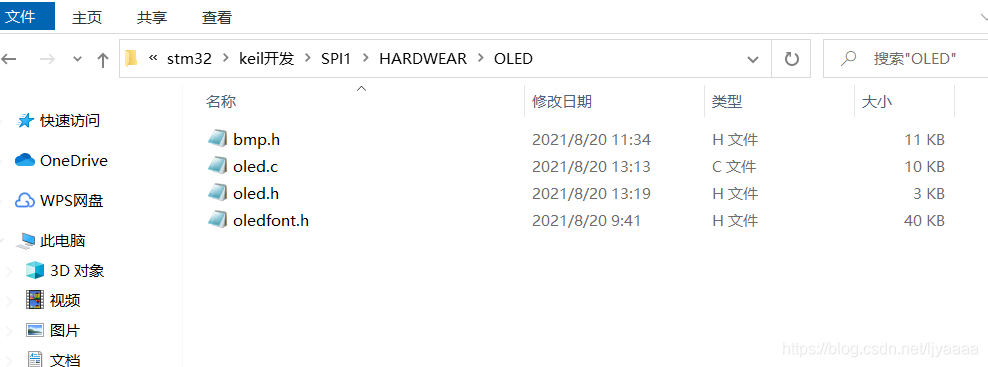

将例程中的这几个文件粘过来

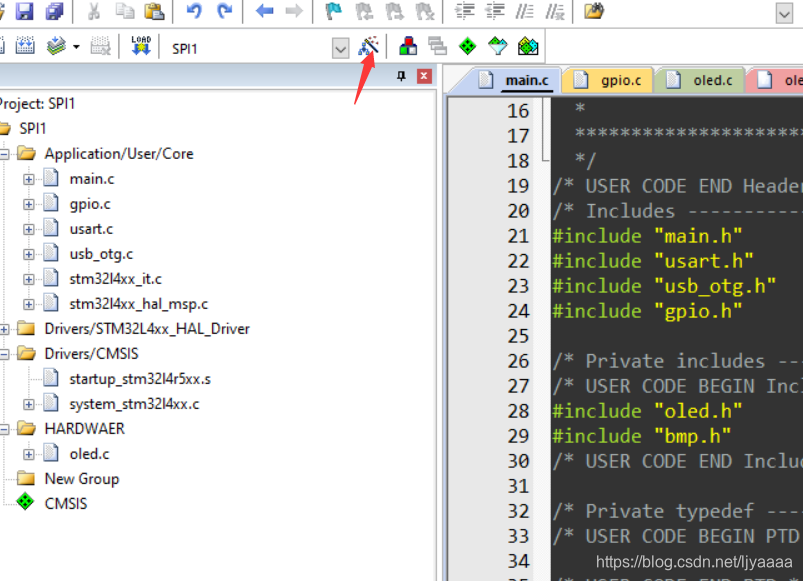

打开工程进行配置

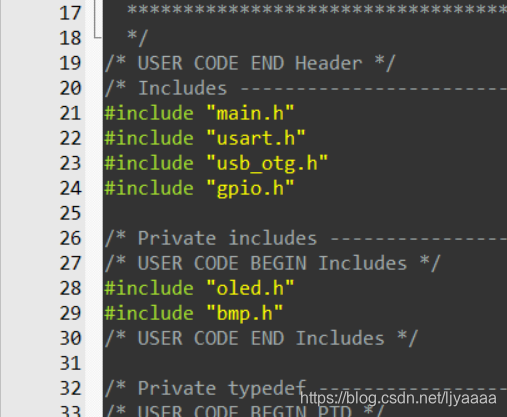

首先在头文件中包含这两个文件

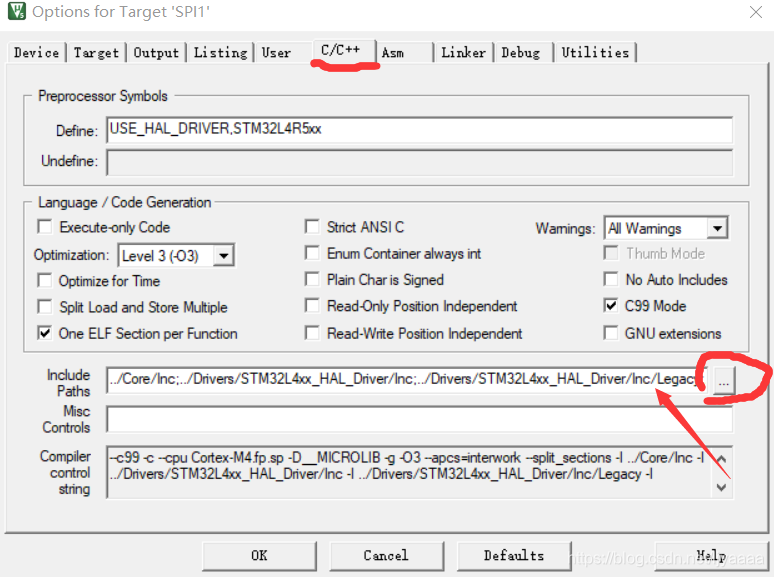

设置工程路径，不然编译会找不到文件

在这里插入图片描述

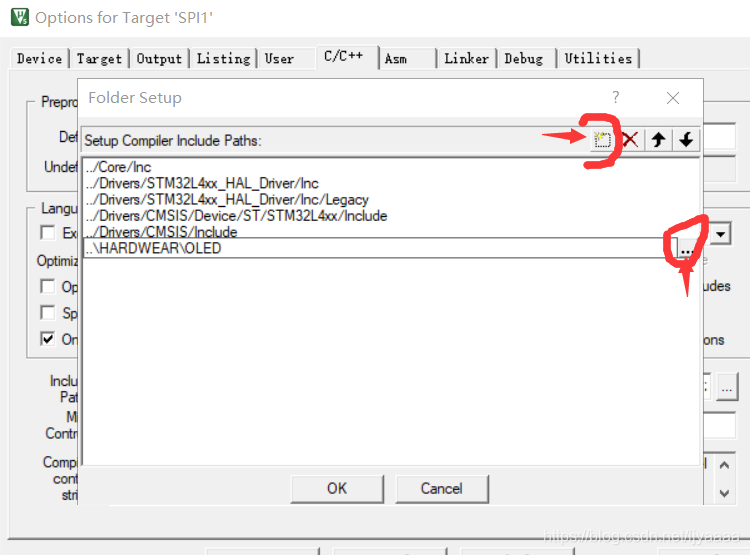

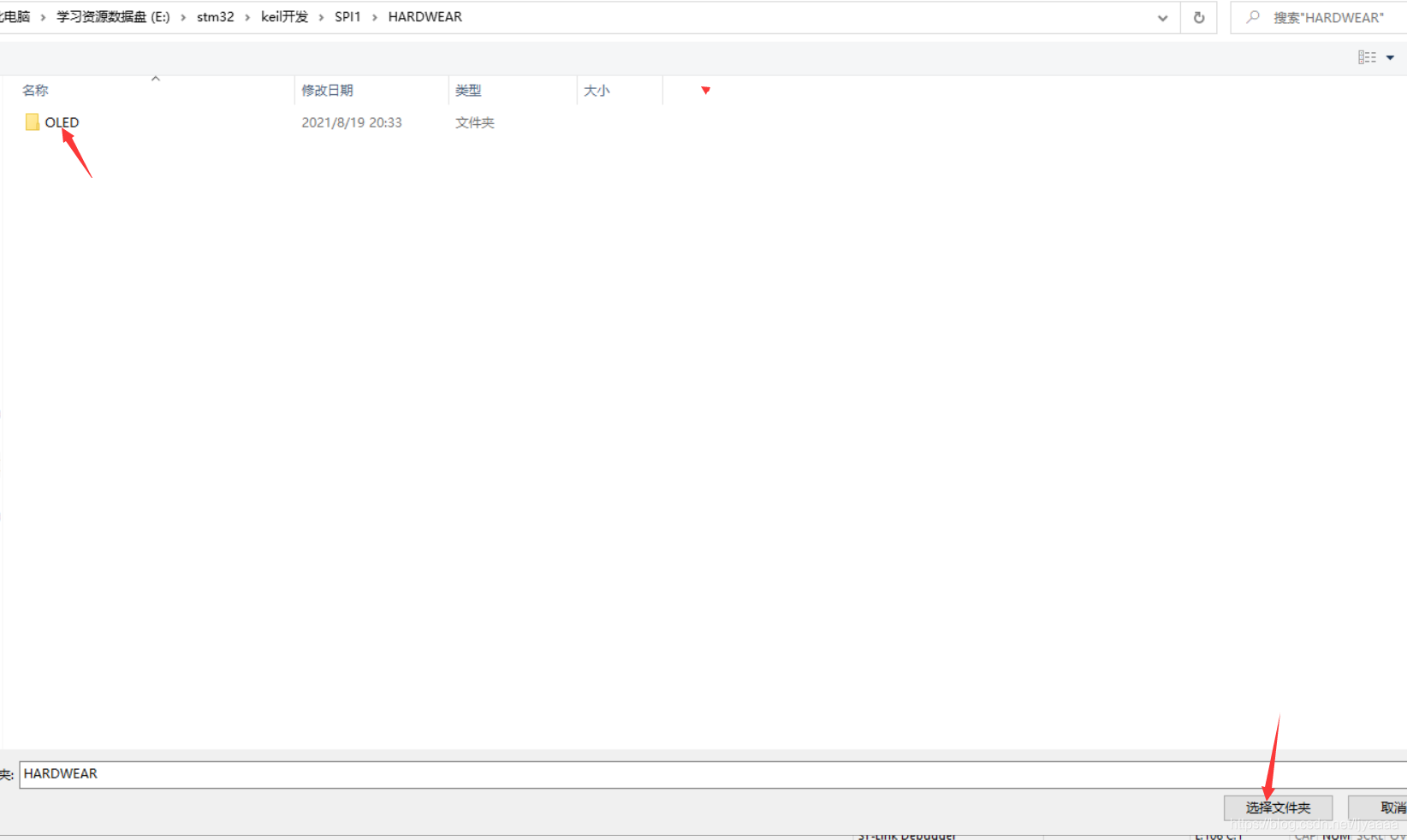

然后选择刚才设置的oled.h 文件所在的文件夹(HARDWAER——>OLED)

至此工程配置完成

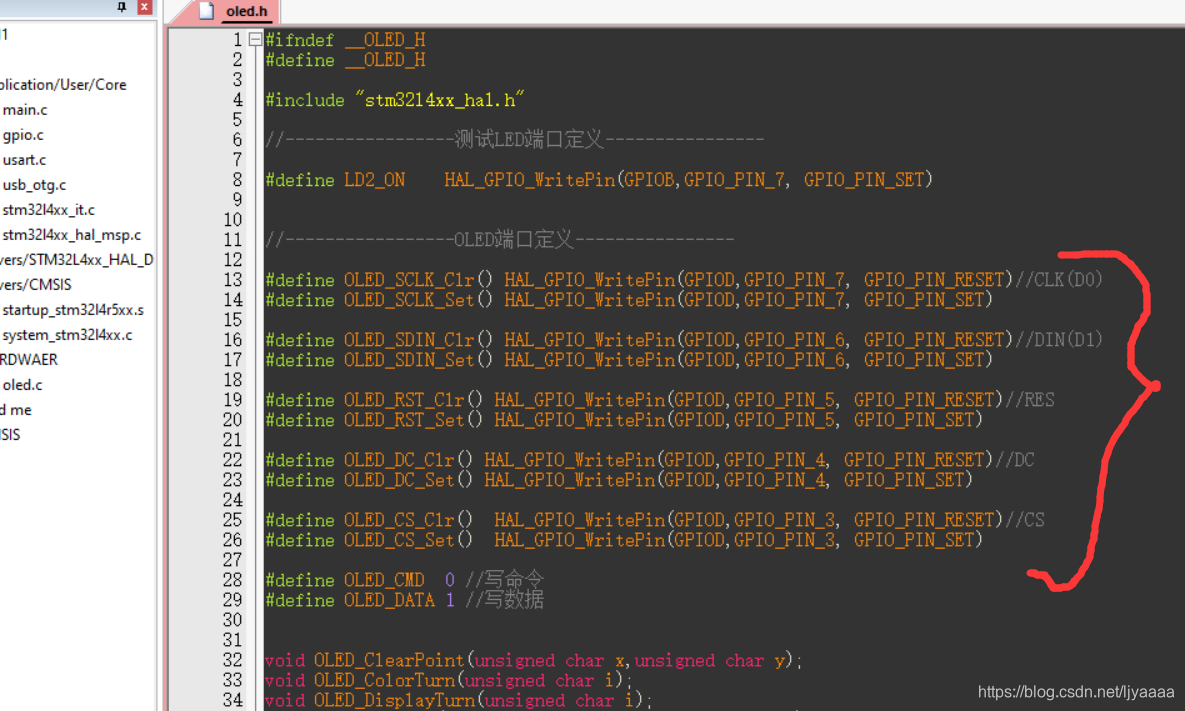

修改oled.h文件中宏定义
我使用的是：PD3 PD4 PD5 PD6 PD7

修改oled.c文件中OLED初始化函数

void OLED_Init(void)
{
GPIO_InitTypeDef GPIO_InitStruct;

  /* GPIO Ports Clock Enable */
  __HAL_RCC_GPIOH_CLK_ENABLE();
  __HAL_RCC_GPIOA_CLK_ENABLE();
  __HAL_RCC_GPIOB_CLK_ENABLE();


  /*Configure GPIO pins : PD3 PD4 PD5 PD6 PD7 */（主要修改这里，其余地方不用改，注意不要与默认配置冲突)
  GPIO_InitStruct.Pin = GPIO_PIN_3|GPIO_PIN_4|GPIO_PIN_5|GPIO_PIN_6|GPIO_PIN_7;
  //OLED 连接的引脚
  GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;
  GPIO_InitStruct.Pull = GPIO_PULLUP;
  GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_VERY_HIGH;
  HAL_GPIO_Init(GPIOD, &GPIO_InitStruct);//(我这里使用的是PD，所以是GPIOD)

  /*Configure GPIO pin Output Level */
  HAL_GPIO_WritePin(GPIOD, GPIO_PIN_0|GPIO_PIN_1|GPIO_PIN_2|GPIO_PIN_3|GPIO_PIN_4|GPIO_PIN_5|GPIO_PIN_6|GPIO_PIN_7|GPIO_PIN_15, GPIO_PIN_SET);


	OLED_RST_Set();
	HAL_Delay(100);
	OLED_RST_Clr();//复位
	HAL_Delay(200);
	OLED_RST_Set();

	OLED_WR_Byte(0xAE,OLED_CMD);//--turn off oled panel
	OLED_WR_Byte(0x00,OLED_CMD);//---set low column address
	OLED_WR_Byte(0x10,OLED_CMD);//---set high column address
	OLED_WR_Byte(0x40,OLED_CMD);//--set start line address  Set Mapping RAM Display Start Line (0x00~0x3F)
	OLED_WR_Byte(0x81,OLED_CMD);//--set contrast control register
	OLED_WR_Byte(0xCF,OLED_CMD);// Set SEG Output Current Brightness
	OLED_WR_Byte(0xA1,OLED_CMD);//--Set SEG/Column Mapping     0xa0左右反置 0xa1正常
	OLED_WR_Byte(0xC8,OLED_CMD);//Set COM/Row Scan Direction   0xc0上下反置 0xc8正常
	OLED_WR_Byte(0xA6,OLED_CMD);//--set normal display
	OLED_WR_Byte(0xA8,OLED_CMD);//--set multiplex ratio(1 to 64)
	OLED_WR_Byte(0x3f,OLED_CMD);//--1/64 duty
	OLED_WR_Byte(0xD3,OLED_CMD);//-set display offset	Shift Mapping RAM Counter (0x00~0x3F)
	OLED_WR_Byte(0x00,OLED_CMD);//-not offset
	OLED_WR_Byte(0xd5,OLED_CMD);//--set display clock divide ratio/oscillator frequency
	OLED_WR_Byte(0x80,OLED_CMD);//--set divide ratio, Set Clock as 100 Frames/Sec
	OLED_WR_Byte(0xD9,OLED_CMD);//--set pre-charge period
	OLED_WR_Byte(0xF1,OLED_CMD);//Set Pre-Charge as 15 Clocks & Discharge as 1 Clock
	OLED_WR_Byte(0xDA,OLED_CMD);//--set com pins hardware configuration
	OLED_WR_Byte(0x12,OLED_CMD);
	OLED_WR_Byte(0xDB,OLED_CMD);//--set vcomh
	OLED_WR_Byte(0x40,OLED_CMD);//Set VCOM Deselect Level
	OLED_WR_Byte(0x20,OLED_CMD);//-Set Page Addressing Mode (0x00/0x01/0x02)
	OLED_WR_Byte(0x02,OLED_CMD);//
	OLED_WR_Byte(0x8D,OLED_CMD);//--set Charge Pump enable/disable
	OLED_WR_Byte(0x14,OLED_CMD);//--set(0x10) disable
	OLED_WR_Byte(0xA4,OLED_CMD);// Disable Entire Display On (0xa4/0xa5)
	OLED_WR_Byte(0xA6,OLED_CMD);// Disable Inverse Display On (0xa6/a7)
	OLED_WR_Byte(0xAF,OLED_CMD);
	OLED_Clear();
}

修改main.c

/* USER CODE BEGIN Includes */
#include "oled.h"
#include "bmp.h"
/* USER CODE END Includes */

int main(void)
{

  HAL_Init();
  SystemClock_Config();

  MX_GPIO_Init();
  MX_LPUART1_UART_Init();
  MX_USART3_UART_Init();
  MX_USB_OTG_FS_PCD_Init();

   OLED_Init();//初始化
    uint8_t t=' ';
  while (1)
  {
		OLED_ShowPicture(0,0,128,8,BMP1);
		HAL_Delay(500);

		OLED_Clear();
		OLED_ShowChinese(0,0,0,16);//中
		OLED_ShowChinese(18,0,1,16);//景
		OLED_ShowChinese(36,0,2,16);//园
		OLED_ShowChinese(54,0,3,16);//电
		OLED_ShowChinese(72,0,4,16);//子
		OLED_ShowChinese(90,0,5,16);//科
		OLED_ShowChinese(108,0,6,16);//技
		OLED_ShowString(8,16,"ZHONGJINGYUAN",16);
		OLED_ShowString(20,32,"2014/05/01",16);
		OLED_ShowString(0,48,"ASCII:",16);
		OLED_ShowString(63,48,"CODE:",16);
		OLED_ShowChar(48,48,t,16);//显示ASCII字符
		t++;
		if(t>'~')t=' ';
		OLED_ShowNum(103,48,t,3,16);
		OLED_Refresh();
		HAL_Delay(500);
		OLED_Clear();
		OLED_ShowChinese(0,0,0,16);  //16*16 中
	  OLED_ShowChinese(16,0,0,24); //24*24 中
		OLED_ShowChinese(24,20,0,32);//32*32 中
	  OLED_ShowChinese(64,0,0,64); //64*64 中
		OLED_Refresh();
	  HAL_Delay(500);
  	 OLED_Clear();
		OLED_ShowString(0,0,"ABC",12);//6*12 “ABC”
	  OLED_ShowString(0,12,"ABC",16);//8*16 “ABC”
		OLED_ShowString(0,28,"ABC",24);//12*24 “ABC”
	  OLED_Refresh();
		HAL_Delay(500);
		OLED_ScrollDisplay(11,4);
    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}
