[嵌入式]GNU汇编器

前言

资料

《ARM Cortex-M0权威指南》
《程序员的自我修养——链接、装载与库》
GNU Assembler官网、博客
Cortex-M0官网

什么是启动代码

工作需要，用到arm cortex-m0和m3，系统上电复位后、到进入C程序之前，需要一段启动代码，用于系统最基本的初始化：初始化堆栈指针、设置页表、操作 ARM的协处理器等。这段启动代码就是大名鼎鼎的“boot脚本”，启动代码执行的过程称为“bootloader"，这两种称呼也可以混着用。
在这里插入图片描述

这段启动代码通常是汇编语言撰写。

CPU与指令集

CPU分为多种指令集，例如ARM、MIPS、RISC-V，每种指令集又分成多种子集，例如ARM指令集包括：32位ARM指令集、16位Thumb指令集、32位Thumb2指令集等。每款CPU具体用什么指令集需要查询各自的芯片手册。每个指令集对应自己的汇编语言，例如ARM汇编（生态成熟）、MIPS汇编、RISC-V汇编（这个开源），不同的汇编语言，汇编命令不同，例如，cortex-m0对应56条汇编命令：
在这里插入图片描述

汇编命令与汇编器

同一种汇编语言，用不同的开发工具供应商（例如GNU、ARM）提供的汇编工具语法又不同，例如ARM汇编器下的一段针对Cortex-M0的代码：

NVIC_IRQ_SETEN EQU 0xE000E100
NVIC_IRQ0_ENABLE EQU 0x1
...
LDR R0, = NVIC_IRQ_SETEN ;将0xE000E100放到R0
;此处LDR为伪指令
MOVS R1, #NVIC_IRQ0_ENABLE' ;将立即数放到寄存器R1
STR R1, [R0] ;将0x1存到0xE000E100，这样会使能外部中断IRQ#0

对应的，基于GNU工具链汇编器的相同功能代码写作：

.equ NVIC_IRQ_SETEN 0xE000E100
.equ NVIC_IRQ0_ENABLE 0x1
...
LDR R0, = NVIC_IRQ_SETEN /*将0xE000E100放到R0*/
/*此处LDR为伪指令*/
MOVS R1, #NVIC_IRQ0_ENABLE' /*将立即数放到寄存器R1*/
STR R1, [R0] /*将0x1存到0xE000E100，这样会使能外部中断IRQ#0*/

可见，GNU工具的操作代码和操作数的语法同ARM汇编器的一致，但标号、注释等语法不同（例如.equ)。

小结

综上所述，为了写好Cortex-M启动代码，必须学会GNU汇编器语法、Cortex-M指令集。

0. GNU汇编器简介

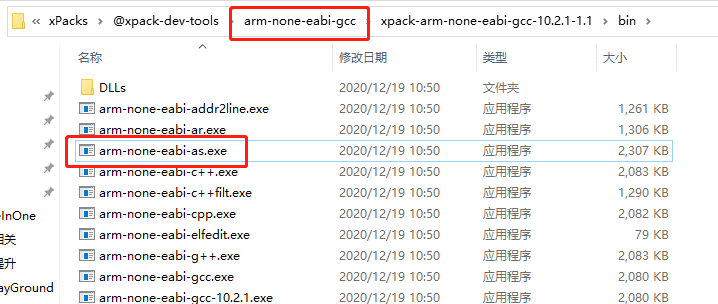

GNU汇编器简称as，在我下载的工具链中，它的文件名是“arm-none-eabi-as.exe"，其中“eabi”代表用于没有OS的开发。
在这里插入图片描述

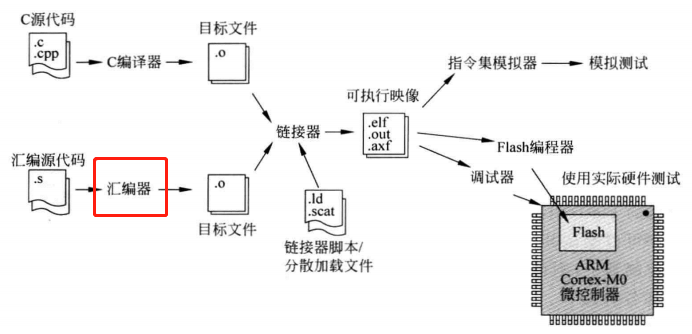

下图为产生CPU可执行映像的开发流程，可见我们要用到汇编器（assembler）、C编译器(compiler)、链接器(linker)，而在项目实际中，我们采用的是GNU交叉编译工具链。所谓工具链，就是在bin中提供了GNU ARM汇编器、GNU C编译器和GNU链接器等等需要的工具。

本文，仅学习GNU汇编器语法，不包括Cortex-M0汇编命令、C编译器、链接器内容，如有时间，后续再单独开设博客。
在这里插入图片描述

示例：GNU Assembler是TIGCC的一部分，TIGCC可以看作TI+GCC，也就是用于一系列TI产品的允许同时编译GNU汇编代码、C代码的软件开发环境。

1. 命令行

2. 输入输出

3. 基本语法

正如其他汇编器的做法，GNU汇编器采用机器无关（machine-independent）的语法设计。

instruction 指令
directive 汇编指示
pseudo-instruction 伪指令
pseudo-operation 伪操作
operator 操作符

3.1 预处理

as预处理器的作用有且仅有：

调整空格
保留行首的一个空格或者Tab键，其他位置保留一个空格
删除注释
变换字符常量
将字符常量（character constant)转换为合适的数值

与你常用的C预处理器不同，as预处理器没有诸如展开宏、include文件等等功能。
如果你需要GNU C compiler进行这种“CPP”风格的预处理，那么就把汇编文件的后缀改成大写的.S;
如果你需要include问加你，那么就在汇编文件中使用.include汇编指示；

-f选项和汇编文件内部的#NO_APP、#APP，可以控制空格和注释的保留与否。

3.2 空格

英文中whitespace、blank、tab、space都被翻译成中文，其实从中文没法分清，好在GNU汇编器中这些都跟一个空格键功能相同。至于你用空格还是Tab，主要是方便人类阅读，在GNU汇编器的语法中，他们并无不同。

3.3 注释

GNU汇编器的注释有两种:

/*xxx*/
这种风格的注释可以跨行，也可以单行
#后跟非数字
#后跟数字在GNU汇编器中另有作用，后跟非数字则看作注释；
强烈不推荐这种注释风格，未来这样用法也可能被丢弃；

3.4 符号

symbol由字母、数字、下划线、点号、美元符号构成，区分大小写，不以数字打头。

3.5 语句

statement以换行符\n或者冒号:结尾，每个汇编文件的最后一行必须是空行。

语句开头可以有0个或者多个标签（label），后面可以再跟上决定这条语句类型的关键symbol。关键symbol决定了该语句剩余部分的语法。

如果关键symbol以点号.打头，那么这条语句是汇编指示（directive)；
如果关键symbol后跟冒号:，那么这个符号称为标签（label)，注意label和冒号之间不允许有空格；
如果关键symbol以字母打头，那么这条语句是汇编语言的指令（instruction)，包括操作符和若干操作数；

label:     .directive    followed by something
another_label:           # This is an empty statement.
           instruction   operand_1, operand_2, ...

3.6 常量

constant分为字符常量和数字常量，常见形如：

.byte  74, 0112, 092, 0x4A, 0X4a, 'J, '\J # All the same value.
.ascii "Ring the bell\7"                  # A string constant.
.octa  0x123456789abcdef0123456789ABCDEF0 # A bignum.
.float 0f-314159265358979323846264338327\
95028841971.693993751E-40                 # - pi, a flonum.

3.6.1 字符常量

字符常量又分为双引号""内的字符串字面值（string literals）和单撇号'后的单字符，支持转义字符。
为了兼容Unix系统，GNU汇编器中\008表示010，\009表示011，所以0112和092都表示十进制的74。

3.6.2 数字常量

数字常量支持三种：整数（Integer）对应C语言的整型，大数(Bignum)占内存超过32bit，浮点数(Flonum)对应C语言中的float。

4. 段和重定位

汇编阶段的“段”指section，描述section的结构叫段表section table；
装载阶段的“段”指segment，描述segment的结构叫程序头program header。

粗略的说，section就是一个连续的地址范围，所有此间的数据都被同等看待、同样处理。
链接器ld读入若干目标文件（object file，在linux下后缀.o，在window下后缀.obj），进行一些处理后输出可执行文件（在linux下是ELF格式后缀.elf，在window下是PE/COFF格式后缀.exe）。链接又分静态链接和动态链接，所做的处理有：分配空间和地址、解析符号、重定位等。

as汇编器和C编译器输出的目标文件又可称为partial program，partial指它还不能执行，因为它的首地址是0，也就是还没有分配地址，program指出它是静态文件，而不是动态的进程。

链接器ld将程序中的字节块以section为单位原封不动搬移到运行时的真实位置，不改变字节块内部的大小或者顺序。确定section真实位置的过程称为重定位。有些section专用于汇编阶段，ld对它们不做处理。

用as汇编器生成的目标文件至少包含三个段：text、data、bss，不过段内可以是空的。在目标文件中，代码段text的首地址是0，随后是数据段data，再后是bss段。

可以用.section汇编指示指定as生成的段的名字。

as必须在目标文件中写清楚重定位信息，这样ld才知道重定位时哪些数据要修改、要怎么修改。要执行重定位，每次在object文件中提到一个地址，ld必须知道:

在目标文件的这个地址引用的开始在哪
这个引用有多长(以字节为单位)
这个地址指的是哪一部分
地址的引用是“程序计数器相对”的吗

事实上，每一个as使用的地址都表达为(section)+(offset into section)，下文中用{secname N}表示secname段内偏移N字节。

as中还有一个重要概念叫做“绝对段”，也就是ld在链接是不会修改absolute段的地址。例如，{absolute 239}表示在重定位到运行时阶段是，地址真的就是239。

任何在汇编时section未知的地址都被定义为{undefined U} -其中U是稍后填写的。生成一个未定义地址的唯一方法就是提到一个未定义的符号，例如对具名common块的引用。

对于C/C++语言来说，有些符号的定义可以被称为弱符号，例如未初始化的全局变量。与强符号相比，链接器允许一个弱符号在多个目标文件中存在，并在实际链接时选择占用空间最大的那个，这就叫common block机制。类似的概念还有弱引用，这些特性在动态链接中非常重要。

4.1 链接器段

ld只处理4种段：

data段
text代码段一般只读，不修改，进程间共享；data数据段每个进程独有一份，可写；
bss段
bss段记录程序中的未经初始化的全局变量和静态变量，目标文件中的bss段不占内存，链接后的bss段占用内存，且全部置零。发明bss段就是为了减少目标文件的大小，消除不必要的0的存储；
absolute段
绝对段不允许重定位（unrelocatable），链接器必须按照原地址放置；
undefined段
这个段是所有找不到的地址引用的全称；

4.2 汇编器内置段

有些段只在汇编阶段有意义，运行时没有意义，也就不需要链接。

4.3 子段

你可能有多组数据，她们在汇编源码中并不连续，但是你希望它们在目标文件中连续，这时as提供了subsection机制。一个section可以有0-4096个subsection，例如：

.text 0     # The default subsection is text 0 anyway.
.ascii "This lives in the first text subsection. *"
.text 1
.ascii "But this lives in the second text subsection."
.data 0
.ascii "This lives in the data section,"
.ascii "in the first data subsection."
.text 0
.ascii "This lives in the first text section,"
.ascii "immediately following the asterisk (*)."

4.4 bss段

.lcomm和.comm汇编指示、.section符号可以修改bss段；

5. 符号

symbol是一个核心概念：程序员用symbol命名事物，链接器用symbol连接目标文件，调试器用symbol定位问题。

5.1 标签

label后紧跟冒号，用于表示活动位置计数器（active location counter）的当前值，重复label会告警并覆盖。

5.2 符号赋值

可以用等号表达式=或者汇编指示.set给symbol赋任意值。

5.3 符号名

symbol由字母、数字、下划线、点号、美元符号构成，区分大小写，不以数字打头。
局部符号名
为了快速打标签，支持在作用域内使用local symbol，写符号用N:其中N为正整数，用Nb指代前一个数值相同的标签，用Nf指代下一个数值相同的标签，b-backward, f-forward，例如：

1:        jra 1f
2:        jra 1b
1:        jra 2f
2:        jra 1b

等效于（jra是跳转伪指令）：

label_1:  jra label_3
label_2:  jra label_1
label_3:  jra label_4
label_4:  jra label_3

美元局部标签
as支持一种更加局部的局部标签，称为dollar label(以$结尾，而不是:)。一旦定义了非局部标签，这些dollar label就变成未定义的了，生命周期很短。

5.4 特殊点号

.点号特殊symbol表示as汇编的当前地址。给.点号赋值，等同于.org汇编指示。

5.5 符号特性

每个symbol除了名字以外，还有Value和Type两个属性，根据输出格式不同，symbol还可以有其他附加属性。
Value
symbol的Value一般是32bit，text、data、bss和absolute段的symbol值是从段起始为止到标签的偏移地址。当然了，text、data、bss段的symbol值在链接后会改变，因为不同目标文件的同名段的合并和重定位过程地址会被修正。
Type
symbol的type属性包含重定位(节)信息、任何标志设置，以及(可选地)用于连接器和调试器的其他信息。确切的格式取决于所使用的目标代码输出格式。

6. 表达式

Expression指定地址或数值，分为空表达式、整型表达式，整型表达式是由操作符（operator）分割的1或多个argument。
argument
argument可以是symbol、数字、子表达式。在其他情况下，argument有时被称为“算术操作数”。在本手册中，为了避免与机器语言的“指令操作数”混淆，我们使用术语“argument”仅指表达式的部分，保留“operand”一词仅指机器指令操作数。

操作符
操作符就是算术函数，例如：
二进制补码的非号-，按位取反~；
高优先级乘号*、除号/、余号%、左移< <<、右移> >>；
中优先级按位或|、按位与&、按位异或^、按位或非!；
低优先级加、减、判同==、判不同<>、小于、大于、大于等于、小于等于、逻辑与&&、逻辑或||；

7. 汇编指示

所有汇编指示都以点号.打头，大约80个。太多了，不介绍了，下面分析一个实例：

7.1 举个栗子

/*
 * Cortex M0 startup code
 */

    .syntax unified
	.arch armv6-m

/* define stack size */
    .section .stack
    .align 3
    .equ    Stack_Size, 0x00000400
    .globl    __StackTop
    .globl    __StackLimit
__StackLimit:
    .space    Stack_Size
    .size __StackLimit, . - __StackLimit
__StackTop:
    .size __StackTop, . - __StackTop

/* define heap size */
    .section .heap
    .align 3
    .equ    Heap_Size, 0x00000400
    .globl    __HeapBase
    .globl    __HeapLimit
__HeapBase:
    .space    Heap_Size
    .size __HeapBase, . - __HeapBase
__HeapLimit:
    .size __HeapLimit, . - __HeapLimit

/* define vector table */
    .section .isr_vector
    .align 2
    .globl __isr_vector
__isr_vector:
    .word    __StackTop
    .word    Reset_Handler
    .word    NMI_Handler
    .word    HardFault_Handler
    .word    0
    .word    0
    .word    0
    .word    0
    .word    0
    .word    0
    .word    0
    .word    SVC_Handler
    .word    0
    .word    0
    .word    PendSV_Handler
    .word    SysTick_Handler

    /* External Interrupts */
    .word    UART0_Handler
    .word    GPIO0_Handler
    .word    GPIO1_Handler
    .word    QSPI0_Handler
    .word    DAP_QSPI0_Handler
    .word    DAP_SPI0_Handler
    .word    DAP_QSPI_XIP_Handler
    .word    DAPLinkFittedn
    .word    Unused_IRQ8
    .word    Unused_IRQ9
    .word    Unused_IRQ10
    .word    Unused_IRQ11
    .word    Unused_IRQ12
    .word    Unused_IRQ13
    .word    Unused_IRQ14
    .word    Unused_IRQ15
    .word    Unused_IRQ16
    .word    Unused_IRQ17
    .word    Unused_IRQ18
    .word    Unused_IRQ19
    .word    Unused_IRQ20
    .word    Unused_IRQ21
    .word    Unused_IRQ22
    .word    Unused_IRQ23
    .word    Unused_IRQ24
    .word    Unused_IRQ25
    .word    Unused_IRQ26
    .word    Unused_IRQ27
    .word    Unused_IRQ28
    .word    Unused_IRQ29
    .word    Unused_IRQ30
    .word    Unused_IRQ31

    .size    __isr_vector, . - __isr_vector

    .text
    .thumb
    .thumb_func
    .align 2
    .globl   Reset_Handler
    .type    Reset_Handler, %function
Reset_Handler:
    ldr    r1, =__etext
	ldr    r2, =__data_start__
    ldr    r3, =__data_end__

/*copy data to .data section*/
.flash_to_ram_loop:
	ldr    r0, [r1]
	str    r0, [r2]
	adds   r1, r1, #4
	adds   r2, r2, #4
    cmp    r2, r3
	bne    .flash_to_ram_loop

/* clear bss */
    ldr    r0, =0
    ldr    r1, =__bss_start__
    ldr    r2, =__bss_end__

.clear_bss_loop:
	str    r0, [r1]
	adds   r1, r1, #4
	cmp    r1, r2
	bne    .clear_bss_loop

/*call main function*/
    ldr    r0, =SystemInit
    blx    r0
    ldr    r0, =main
    blx     r0

exit_loop:
    nop
    b      exit_loop

    .pool
    .size Reset_Handler, . - Reset_Handler

    .macro    def_default_handler    handler_name
    .align 1
    .thumb_func
    .weak    \handler_name
    .type    \handler_name, %function
\handler_name :
    b    .
    .size    \handler_name, . - \handler_name
    .endm


    def_default_handler    NMI_Handler
    def_default_handler    HardFault_Handler
    def_default_handler    SVC_Handler
    def_default_handler    PendSV_Handler
    def_default_handler    SysTick_Handler

    /* External Interrupts */
    def_default_handler    UART0_Handler
    def_default_handler    GPIO0_Handler
    def_default_handler    GPIO1_Handler
    def_default_handler    QSPI0_Handler
    def_default_handler    DAP_QSPI0_Handler
    def_default_handler    DAP_SPI0_Handler
    def_default_handler    DAP_QSPI_XIP_Handler
    def_default_handler    DAPLinkFittedn
    def_default_handler    Unused_IRQ8
    def_default_handler    Unused_IRQ9
    def_default_handler    Unused_IRQ10
    def_default_handler    Unused_IRQ11
    def_default_handler    Unused_IRQ12
    def_default_handler    Unused_IRQ13
    def_default_handler    Unused_IRQ14
    def_default_handler    Unused_IRQ15
    def_default_handler    Unused_IRQ16
    def_default_handler    Unused_IRQ17
    def_default_handler    Unused_IRQ18
    def_default_handler    Unused_IRQ19
    def_default_handler    Unused_IRQ20
    def_default_handler    Unused_IRQ21
    def_default_handler    Unused_IRQ22
    def_default_handler    Unused_IRQ23
    def_default_handler    Unused_IRQ24
    def_default_handler    Unused_IRQ25
    def_default_handler    Unused_IRQ26
    def_default_handler    Unused_IRQ27
    def_default_handler    Unused_IRQ28
    def_default_handler    Unused_IRQ29
    def_default_handler    Unused_IRQ30
    def_default_handler    Unused_IRQ31

7.2 编译它

用arm-none-eabi-gcc -c -g -O0 -Wall -mthumb -o start.o start.s编译后产生目标文件start.o，用readelf解析文件头和段表如下：

$ readelf -h start.o
ELF Header:
  Magic:   7f 45 4c 46 01 01 01 00 00 00 00 00 00 00 00 00
  Class:                             ELF32
  Data:                              2's complement, little endian
  Version:                           1 (current)
  OS/ABI:                            UNIX - System V
  ABI Version:                       0
  Type:                              REL (Relocatable file)
  Machine:                           ARM
  Version:                           0x1
  Entry point address:               0x0
  Start of program headers:          0 (bytes into file)
  Start of section headers:          5288 (bytes into file)
  Flags:                             0x5000000, Version5 EABI
  Size of this header:               52 (bytes)
  Size of program headers:           0 (bytes)
  Number of program headers:         0
  Size of section headers:           40 (bytes)
  Number of section headers:         21
  Section header string table index: 20

$ readelf -S start.o
There are 21 section headers, starting at offset 0x14a8:

Section Headers:
  [Nr] Name              Type            Addr     Off    Size   ES Flg Lk Inf Al
  [ 0]                   NULL            00000000 000000 000000 00      0   0  0
  [ 1] .text             PROGBITS        00000000 000034 000098 00  AX  0   0  4
  [ 2] .rel.text         REL             00000000 00123c 000038 08   I 18   1  4
  [ 3] .data             PROGBITS        00000000 0000cc 000000 00  WA  0   0  1
  [ 4] .bss              NOBITS          00000000 0000cc 000000 00  WA  0   0  1
  [ 5] .stack            PROGBITS        00000000 0000d0 000400 00      0   0  8
  [ 6] .heap             PROGBITS        00000000 0004d0 000400 00      0   0  8
  [ 7] .isr_vector       PROGBITS        00000000 0008d0 0000c0 00      0   0  4
  [ 8] .rel.isr_vector   REL             00000000 001274 000138 08   I 18   7  4
  [ 9] .debug_line       PROGBITS        00000000 000990 000086 00      0   0  1
  [10] .rel.debug_line   REL             00000000 0013ac 000008 08   I 18   9  4
  [11] .debug_info       PROGBITS        00000000 000a16 000026 00      0   0  1
  [12] .rel.debug_info   REL             00000000 0013b4 000038 08   I 18  11  4
  [13] .debug_abbrev     PROGBITS        00000000 000a3c 000014 00      0   0  1
  [14] .debug_aranges    PROGBITS        00000000 000a50 000020 00      0   0  8
  [15] .rel.debug_arange REL             00000000 0013ec 000010 08   I 18  14  4
  [16] .debug_str        PROGBITS        00000000 000a70 00003b 01  MS  0   0  1
  [17] .ARM.attributes   ARM_ATTRIBUTES  00000000 000aab 00001b 00      0   0  1
  [18] .symtab           SYMTAB          00000000 000ac8 0004a0 10     19  24  4
  [19] .strtab           STRTAB          00000000 000f68 0002d1 00      0   0  1
  [20] .shstrtab         STRTAB          00000000 0013fc 0000a9 00      0   0  1
Key to Flags:
  W (write), A (alloc), X (execute), M (merge), S (strings), I (info),
  L (link order), O (extra OS processing required), G (group), T (TLS),
  C (compressed), x (unknown), o (OS specific), E (exclude),
  y (purecode), p (processor specific)

7.3 语法规则和架构

.syntax unified 命令是ARM架构独有的命令，用法很简单 .syntax [unified | divided] 。作用是在汇编ARM汇编源时，指定按照怎样的语法规则进行汇编。如果在编写汇编语言时不使用该命令指定语法规则，那么默认采用 .syntax divided ，此时使用旧的汇编风格。

.arch armv6-m命令指定cortex-m0 CPU的架构。

7.4 栈

/* define stack size */
    .section .stack
    .align 3
    .equ    Stack_Size, 0x00000400
    .globl    __StackTop
    .globl    __StackLimit
__StackLimit:
    .space    Stack_Size
    .size __StackLimit, . - __StackLimit
__StackTop:
    .size __StackTop, . - __StackTop

.section汇编指示的语法是: .section name[, "flags"] or .section name[, subsegment]。双引号内的是权限标识，例如可读、可执行等。
这一句定义了一个名为“.stack”的段。

.align汇编指示的语法是.align alignment[, [fill][, max]]，用来指定数据的对齐方式。
这一句使位置计数器前进，直到它是2的3次方（也就是8）的倍数。

.equ汇编指示的语法是.equ symbol, expression，用表达式给符号赋值。
这一句定义了一个符号Stack_Size，并赋值为0x0400。

.global汇编指示的语法是.global symbol，使得链接器可以看到指定符号。

.space汇编指示的语法是.space size[, fill]，分配size字节的数据空间，并填充其值为fill，缺省填0。

.size汇编指示的语法是.size expression，设定指定符号的大小。.表示当前地址，减去__StackLimit符号的地址为整个__StackLimit函数的大小。

从readelf -S的结果可以看到，目标文件中的确有一个叫做“.stack"的段，而且size是0x0400。

7.5 堆

/* define heap size */
    .section .heap
    .align 3
    .equ    Heap_Size, 0x00000400
    .globl    __HeapBase
    .globl    __HeapLimit
__HeapBase:
    .space    Heap_Size
    .size __HeapBase, . - __HeapBase
__HeapLimit:
    .size __HeapLimit, . - __HeapLimit

从readelf -S的结果可以看到，目标文件中的确有一个叫做“.heap"的段，而且size是0x0400。

7.6 向量表

/* define vector table */
    .section .isr_vector
    .align 2
    .globl __isr_vector
__isr_vector:
    .word    __StackTop
    .word    Reset_Handler
    .word    NMI_Handler
    .word    HardFault_Handler
    .word    0
    .word    0
    .word    0
    .word    0
    .word    0
    .word    0
    .word    0
    .word    SVC_Handler
    .word    0
    .word    0
    .word    PendSV_Handler
    .word    SysTick_Handler

    /* External Interrupts */
    .word    UART0_Handler
    .word    GPIO0_Handler
    .word    GPIO1_Handler
    .word    QSPI0_Handler
    .word    DAP_QSPI0_Handler
    .word    DAP_SPI0_Handler
    .word    DAP_QSPI_XIP_Handler
    .word    DAPLinkFittedn
    .word    Unused_IRQ8
    .word    Unused_IRQ9
    .word    Unused_IRQ10
    .word    Unused_IRQ11
    .word    Unused_IRQ12
    .word    Unused_IRQ13
    .word    Unused_IRQ14
    .word    Unused_IRQ15
    .word    Unused_IRQ16
    .word    Unused_IRQ17
    .word    Unused_IRQ18
    .word    Unused_IRQ19
    .word    Unused_IRQ20
    .word    Unused_IRQ21
    .word    Unused_IRQ22
    .word    Unused_IRQ23
    .word    Unused_IRQ24
    .word    Unused_IRQ25
    .word    Unused_IRQ26
    .word    Unused_IRQ27
    .word    Unused_IRQ28
    .word    Unused_IRQ29
    .word    Unused_IRQ30
    .word    Unused_IRQ31

    .size    __isr_vector, . - __isr_vector

首先定义一个名为.isr_vector的段，对齐方式为4字节，定义了一个链接器可见的全局变量__isr_vector。
.word汇编指示的语法为.word expressions，插入一个4字节的数据。
文中将一系列数值塞入向量表，从readelf -S的结果可以看到，目标文件中的确有一个叫做“.isr_vector"的段，而且size是0x00c0=192字节，正好是塞进去的48个4字节数据。

7.7 代码段

    .text
    .thumb
    .thumb_func
    .align 2
    .globl   Reset_Handler
    .type    Reset_Handler, %function
Reset_Handler:
    ldr    r1, =__etext
	ldr    r2, =__data_start__
    ldr    r3, =__data_end__
