源码
高速USB2.0 https://gitee.com/H0x9DEFA478/f7_-swd_-debugger.git.
全速USB2.0 https://gitee.com/H0x9DEFA478/f4_-swd_-devices.git.
全速与高速均采用winusb，USB使用HAL库编程，所有逻辑有代码可循
源码与pcb均在其中

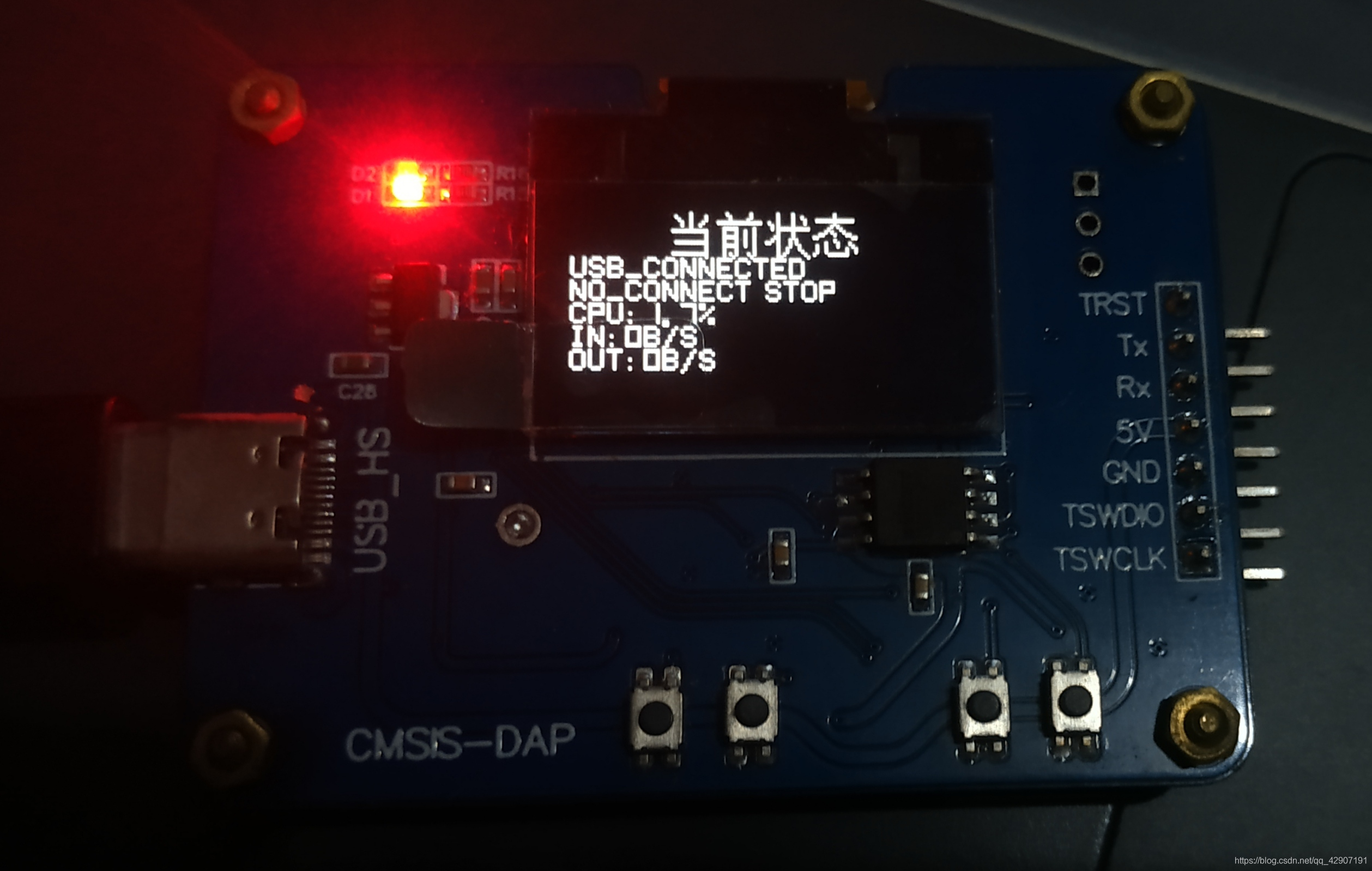

OLED界面
实现

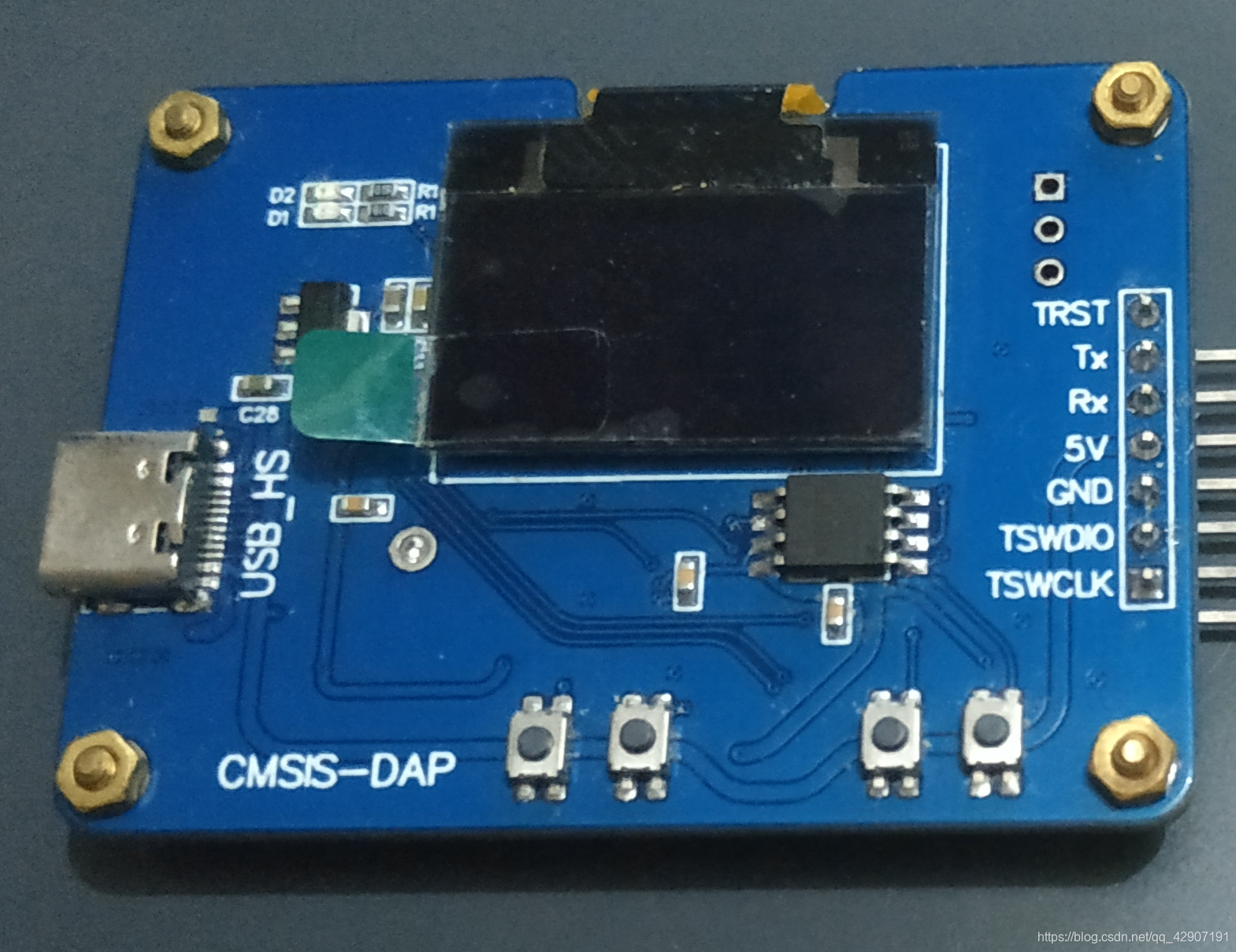

高速版使用STM32F730R8T+高速PHY(USB3300) 外挂QSPIFlash(其中储存一些代码和一个unicode全字库) 并且实现了虚拟串口
全速版使用STM32F411CEU 板上有SD卡位，以后可以实现脱机下载器

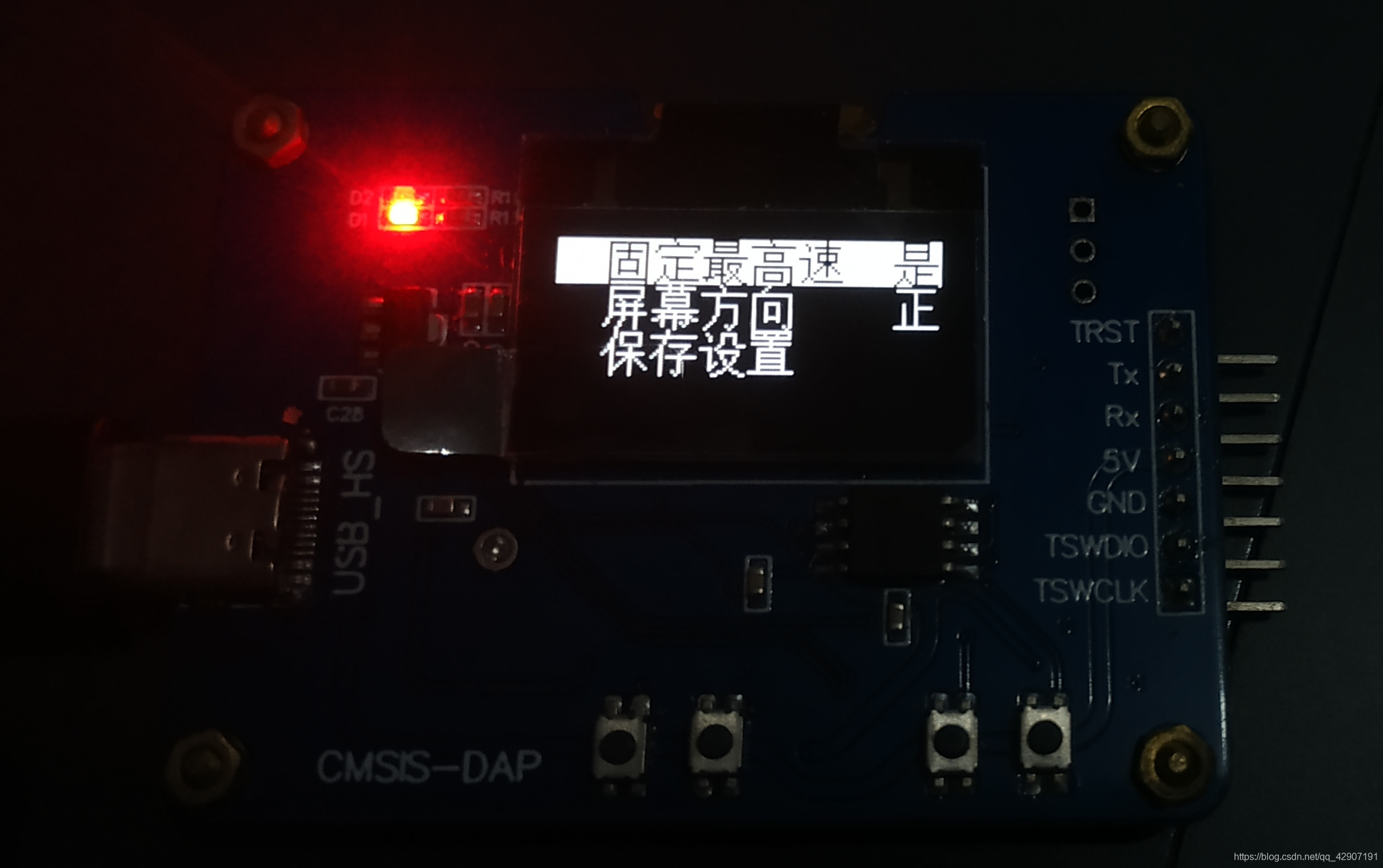

高速与全速都有OLED来显示状态，4个按键控制一些选项(以后可能做成一个脱机下载器)
SWD协议有一个非常坑的一点，SWCLK与SWDIO必须要串电阻，目标板为F4,F7之类的芯片时，如果不串电阻或电阻很小，基本要把速度降很低才能识别。这里我串的电阻是100欧姆(STLink上的就是100欧姆) 速度拉到最大都不出问题。并且也非常稳定。
速度测试
测试条件:100K的固件(其中50K在外部qspiflash) 目标芯片STM32H750VBT
| - | 固定速度模式 | 5MHz | 2MHz |
|---|---|---|---|
| F7高速版 | 2.6s | 2.9s | 3.2s |
| F4全速版 | 3.7s | 4.7s | 5.4s |
固定速度模式是我自己添加的一个模式，将原本靠递减变量(这个变量由Keil控制，选择不同速度时，这个变量也会不同)延时的方法，变成了固定个数的
__NOP()这样SWD的时钟就可以更快。F7高速版的两时钟之间的__NOP()数是4个，F4全速版的是2个。(可以更少 如果没有nop延时 很容易出现RDDI错误)
使用STLINK V2.1，4MHz速度下耗时 6.9s
看来DAP速度的确快，全速下都能快过STLINK(STLINK也是全速，并且还是72MHz的F103，F4赢了也有点胜之不武)
不过DAP只有使用了winusb才能那么快，我最先实现出来的是HID版本的，不过速度一言难尽，全速的就拉得不行了，即使用了高速，速度也就比STLINK稍快一点。
从协议本身HID 数据相互传输，都会延迟，因为HID使用的中断是周期性的
高速下 0~(0.125/3)ms 一微帧最多传3包数据，也就意味者三包与下个三包之间必须间隔125us
而全速状态下 就变成了包与包之间至少隔1ms
这造成了主机与从机交换数据必定是有延迟的，虽然延迟很小，但对于DAP，这个延迟的影响不可忽略。
但是winusb就不一样了，它使用的是Bulk传输，虽然它的优先级不如HID的中断传输，但实际情况是，HID占用的带宽很小，USB剩余的带宽Bulk随便使用，并且传输的数据能立即发送到对方(在HID等类似的东西占用带宽较小的情况下)。也就是说，如果你不是个疯子，不是给电脑连一堆鼠标键盘之类的usb设备的话，Bulk传输他就很强，无论是延迟还是带宽方面。
固件下载
F4全速版

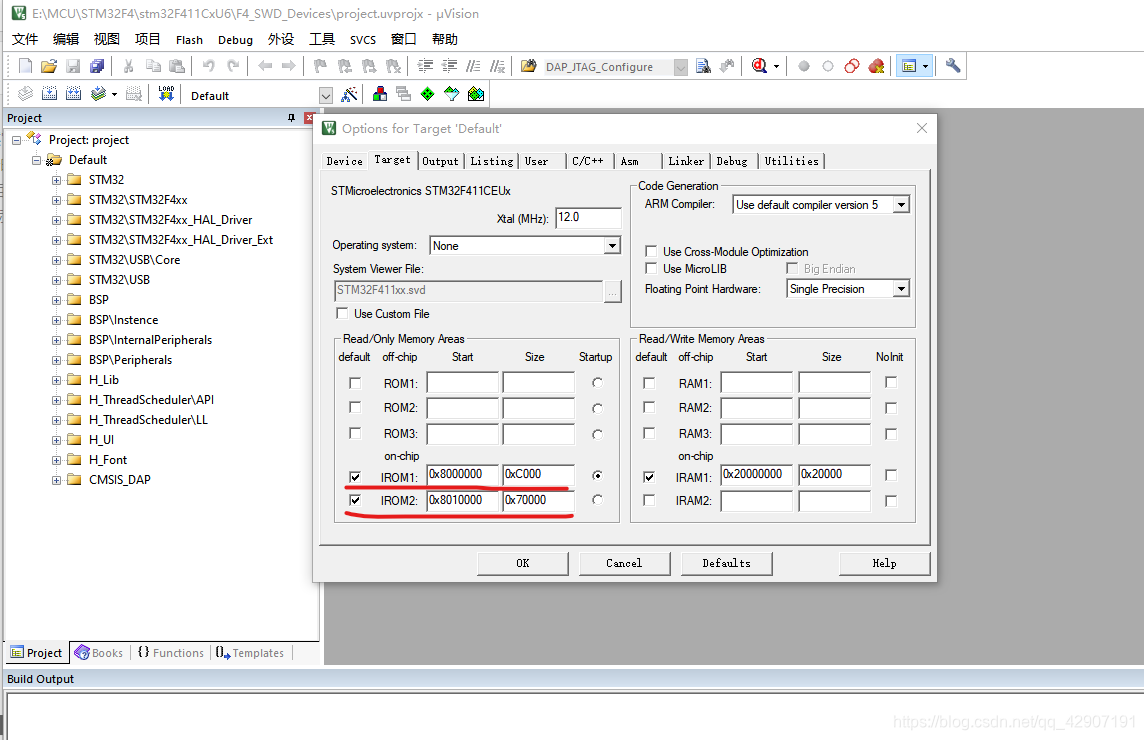

魔术棒设置要设置为
因为第四扇区被用做用户设置数据储存，所以flash需要避开这个扇区。
F4版本仅需要注意这个即可，下载算法选择对应的芯片的下载算法就行。
F7高速版

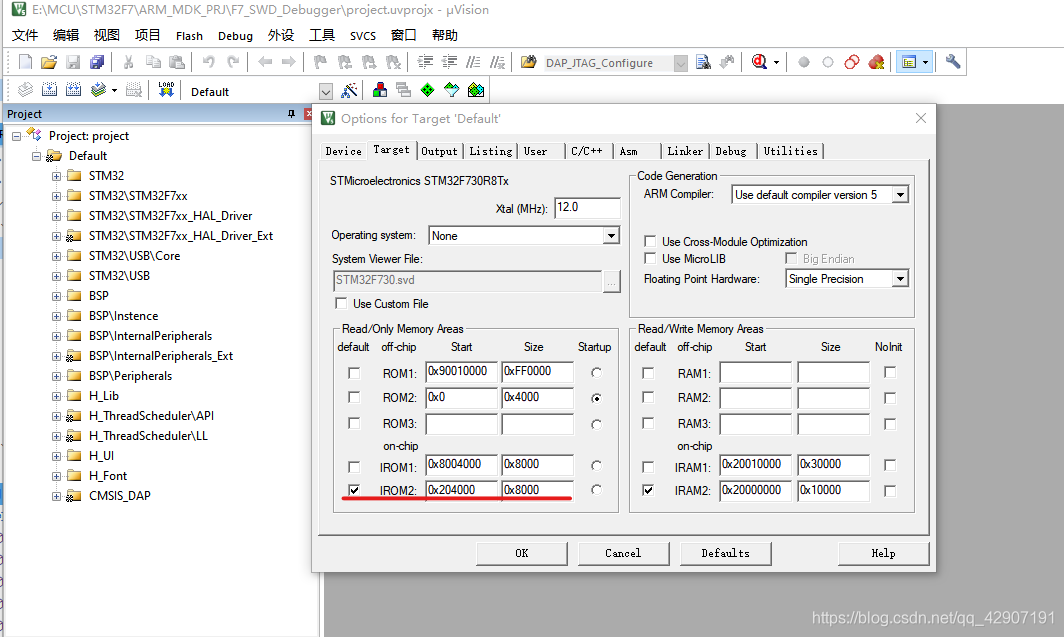

魔术棒设置
这个flash地址不是熟悉的0x08000000，而是0x00204000，F7的储存架构比较特殊，CPU访问Flash有两条路，一个是0x00200000另一个是0x08000000。前者走ART缓存再到ITCM总线上(然后直接到CPU 不过L1Cache)，而后者直接走总线矩阵(不过ART)，经过L1Cache再到CPU，qspiFlash的数据只能通过L1Cache缓存，为了使qspiflash性能最大化，内部flash的数据全部走ITCM(由ART进行性能加速)，图中的设置即为这种情况。(并且为了避开调电保存的数据和Bootloader，地址设置为0x00204000，并且大小为32KB)

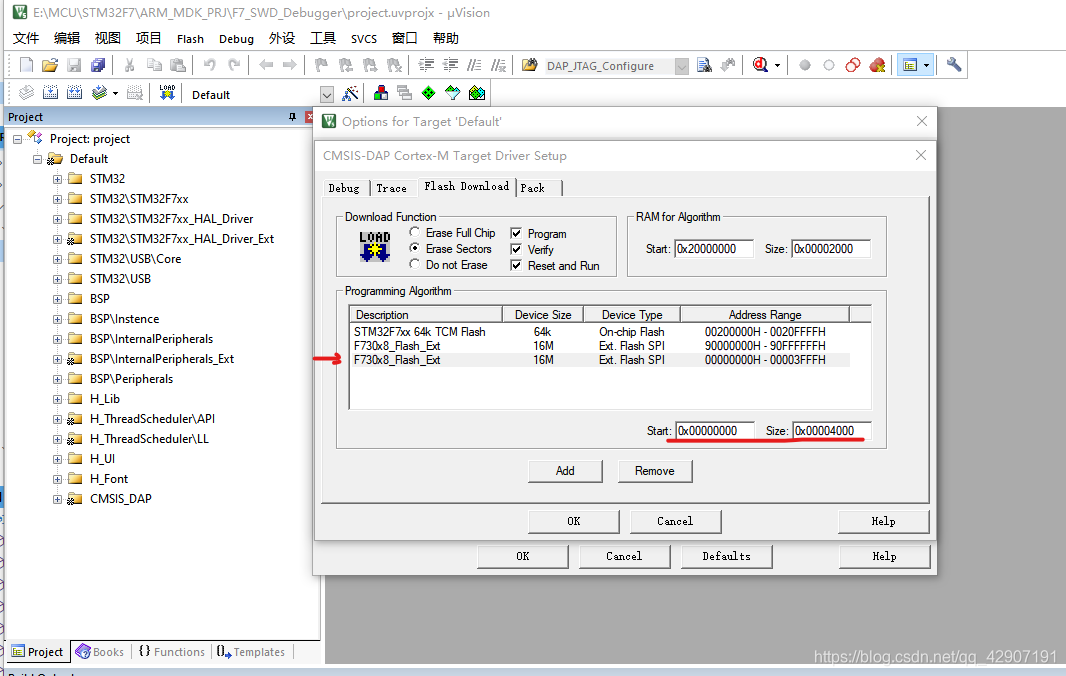

下载算法设置
F730x_Flash_Ext这个下载算法在仓库中有，并且附有源码，在源码的下载算法目录下有个文件STM32F730x8_ExtFlash.FLM，把这个文件添加到keil的安装目录下的ARM/Flash文件夹中就可以通过Add添加了

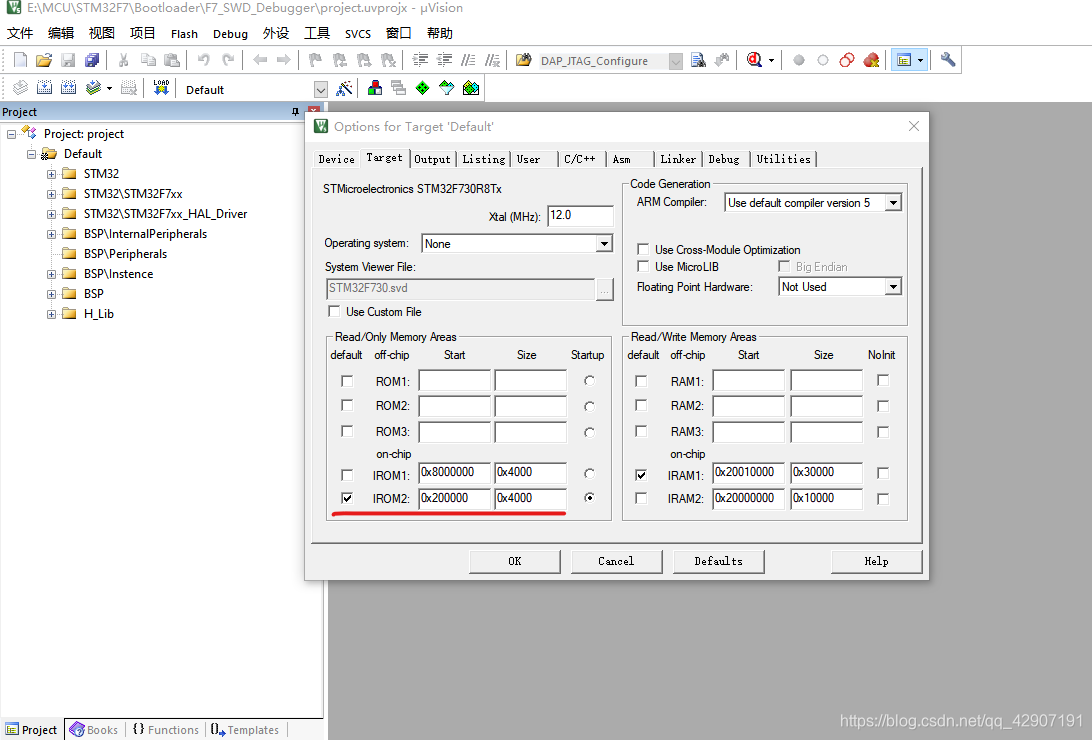

如果是第一次下载固件，它肯定是不会运行的还需要一个bootloader。
仓库中包含bootloader的源码，只要把它也下载到单片机里，就能运行了
bootloader地址为0x00200000 大小16KB
对于F7高速版，字库不再储存在代码中，而是在外部flash中。字库的Bin文件在仓库中也有提供。地址为0x90800000(stm32访问的地址)，需要事先由STLINK通过
STLINK-Utility或者STM32CubeProgrammer下载(不知道DAP下载器有没有类似的软件)，下载之前需要添加下载算法，这个需要.stldr后缀的那个，而不是keil的FLM。这个下载算法需要复制到…STM32CubeProgrammer\bin\ExternalLoader目录下(STM32CubeProgrammer为安装目录)，STLINK-Utility也有个类似的目录。具体下载方法网上很多，对于STM32CubeProgrammer，操作很方便，但是一次只能使用一个下载算法，而keil与STLINK-Utility能同时使用多个下载算法
