[嵌入式]2021-08-22

工作环境：win10 64bit，Stm32CubeIDE，野火fireDAP调试器

在win10工作环境下，使用STM32CUBEIDE连接野火fireDAP调试器，使用SWD接口连接STM32H743IITx芯片进行程序调试。

参考链接

参考链接：基于OpenOCD 的 STM32CubeIDE 开发烧录调试环境搭建 DAPLINK/STLINK-电子工坊 http://www.elelab.net/stm32cubeide-flash-openocd-daplink-stlink.html

操作步骤

Step1：下载OpenOCD的压缩包。https://gnutoolchains.com/arm-eabi/openocd/；
或者：https://sysprogs.com/getfile/1614/openocd-20210729.7z。
我下载的是：openocd-20210729.7z
Step2：解压缩包，确定运行环境和MCU开发板。STM32CubeIDE 1.7.0版本，STM32743IITx芯片，调试器是fireDAP，使用SWD接口和开发板连接。
Step3：设计运行批处理命令。

设计了一个startServer.bat,目的是启动调试器。命令只有3行。

cd D:\ST\OpenOCD-20210729-0.11.0\
.\bin\openocd -f .\share\openocd\scripts\interface\cmsis-dap.cfg -f .\share\openocd\scripts\target\stm32h7x.cfg
pause

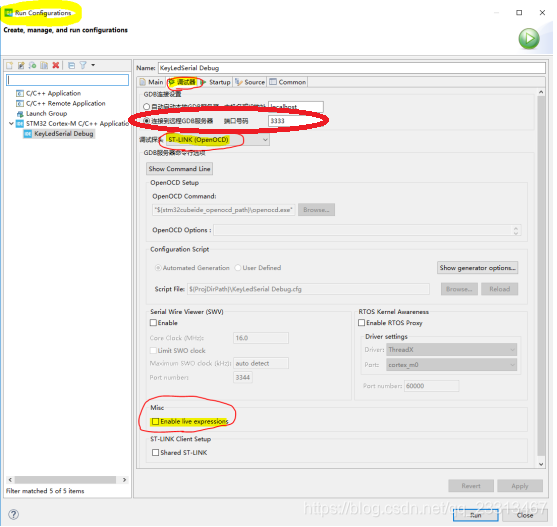

Step4：配置cubeIDE的调试环境。调试器=ST-LINK(OpenOCD)； Misc=不选中Enable live expressions；

Step5：批处理调试命令的运行结果。（运行后，请勿关闭该窗口！）

D:\ST\OpenOCD-20210729-0.11.0>cd D:\ST\OpenOCD-20210729-0.11.0\

D:\ST\OpenOCD-20210729-0.11.0>.\bin\openocd -f .\share\openocd\scripts\interface\cmsis-dap.cfg -f .\share\openocd\scripts\target\stm32h7x.cfg
Open On-Chip Debugger 0.11.0 (2021-07-29) [https://github.com/sysprogs/openocd]
Licensed under GNU GPL v2
libusb1 09e75e98b4d9ea7909e8837b7a3f00dda4589dc3
For bug reports, read
        http://openocd.org/doc/doxygen/bugs.html
Info : auto-selecting first available session transport "swd". To override use 'transport select <transport>'.
Info : Listening on port 6666 for tcl connections
Info : Listening on port 4444 for telnet connections
Info : CMSIS-DAP: SWD  Supported
Info : CMSIS-DAP: JTAG Supported
Info : CMSIS-DAP: FW Version = 2.0.0
Info : CMSIS-DAP: Interface Initialised (SWD)
Info : SWCLK/TCK = 0 SWDIO/TMS = 1 TDI = 0 TDO = 1 nTRST = 0 nRESET = 0
Info : CMSIS-DAP: Interface ready
Info : clock speed 1800 kHz
Info : SWD DPIDR 0x6ba02477
Info : stm32h7x.cpu0: hardware has 8 breakpoints, 4 watchpoints
Info : gdb port disabled
Info : starting gdb server for stm32h7x.cpu0 on 3333
Info : Listening on port 3333 for gdb connections
