Jlink引脚定义

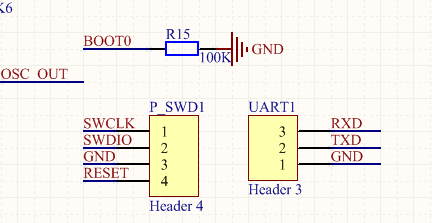

1、SWD模式第15脚可接可不接（有问题再接）

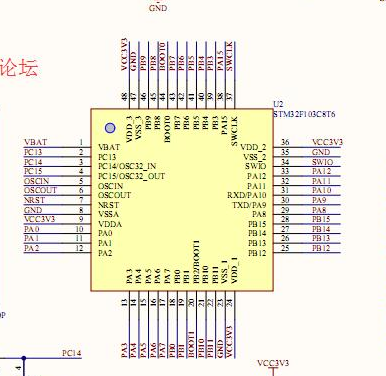

2、SWD模式第1脚VCC由目标板提供参考电压，若目标板MCU电压与SWD第2脚电压相同，则可以将1脚与2脚短接，实现3线式SWD
?
仿真器端口?? ?连接目标板?? ?备注
1. VCC?? ?MCU电源VCC?? ?VCC
2. VCC?? ?MCU电源VCC?? ?VCC
3. TRST?? ?TRST?? ?Test ReSeT/ pin
4. GND?? ?GND或悬空?? ??
5. TDI?? ?TDI?? ?Test Data In pin
6. GND?? ?GND或悬空?? ??
7. TMS, SWIO?? ?TMS, SWIO?? ?JTAG:Test Mode State pin ; SWD: Data I/O pin
8. GND?? ?GND或悬空?? ??
9. TCLK, SWCLK?? ?TMS, SWCLK?? ?JTAG: Test Clock pin ; SWD: Clock pin
10. GND?? ?GND或悬空?? ??
11. RTCK?? ?RTCK?? ??
12. GND?? ?GND或悬空?? ??
13. TDO?? ?TDO?? ?Test Data Out pin
14. GND?? ?GND或悬空?? ??
15. RESET?? ?RESET?? ?RSTIN pin
16. GND?? ?GND或悬空?? ??
17. NC?? ?NC?? ??
18. GND?? ?GND或悬空?? ??
19. NC?? ?NC?? ??
20. GND?? ?GND或悬空?? ??
?
?
