U2270B芯片
特点：
1.载波频率为100Khz~150KHz
2.在125KHz时高达5Kbaud的数据速率
3.适用于曼切斯特编码和双相编码调制
4.由汽车电池或5V稳压电源供电
5.拥有微控制器兼容接口
6.待机模式下低功耗
7.电压输出为微处理器供电

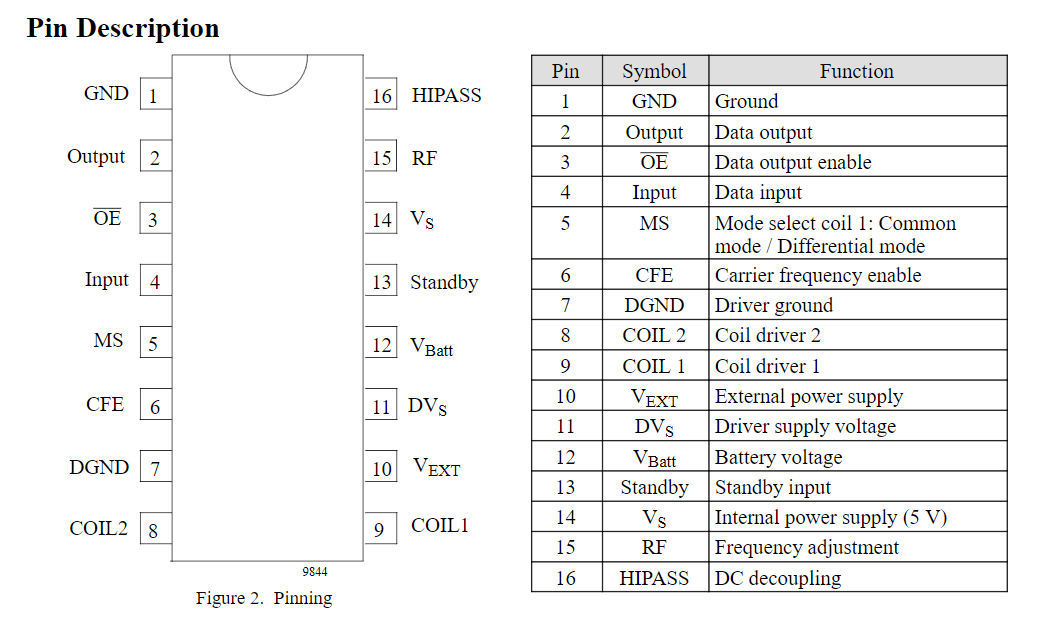

芯片引脚详细图：
| 引脚名称 | 功能描述 |
|---|---|
| GND | 接地 |
| Output | 数据输出 |
| OE | 使能 |
| Input | 数据输入 |
| MS | 模式选择 |
| CFE | 载波使能 |
| DEND | 驱动器接地 |
| COIL2 | 驱动器2 |
| COIL1 | 驱动器1 |
| Vext | 外部电源 |
| DVs | 驱动器电源 |
| Vbett | 电池电压接入 |
| Standby | 低功耗控制 |
| Vs | 内部电源 |
| RF | 载波频率调节 |
| HIPASS | 调节放大器增益带宽参数 |

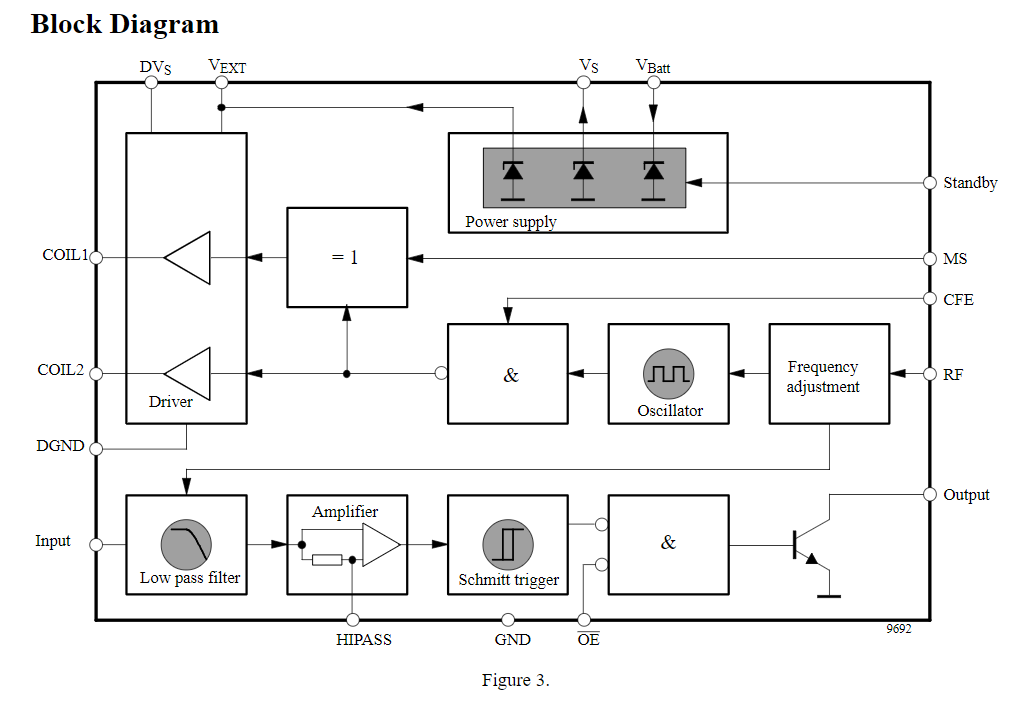

芯片内部电路原理：
施密特反向器（Schmitt trigger）、振荡器(Oscillator)、放大器（Amplifier）、低通滤波器（Low ass filter）、调频（frequency adjustment）
读写器
读写器又称为阅读器，基站等，读写器硬件一般由天线、射频模块（发送电路和接收电路）、控制模块（ASIC组件和微处理器）和接口（API-RS485,RS232）组成。

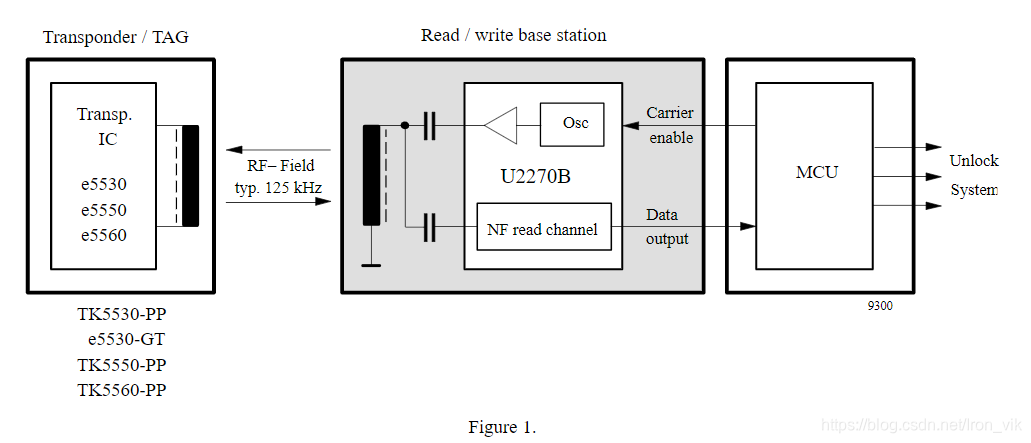

如图所示为读卡器的工作原理图：
标签+天线+读写器+微处理器MCU
低频非接触式读写器的工作原理：
1.由读写器的MCU产生的低频信号（125KHz载波信号等）通过施密特触发和低通滤波电路，最后通过放大电路产生电磁波。
2.当应答器进入的读卡器工作范围（该工作范围由读卡器控制一般<10cm）,两者通过天线进行电感耦合，因为读卡器发出的载波信号频率和应答器的谐振回路频率相同，达到LC谐振产生电荷从而激活应答器，使应答器得到射频所需能量，将卡内的信息负载调制的方式通过天线传送回应答器
3.读卡器通过天线将接收到的信号进行包络检波电路解调，整形滤波后传到MCU处理显示。
