今天终于有空可以写第八届省赛的题目解析了，第八届（2017）总体也不算难，我们一起来看看吧。

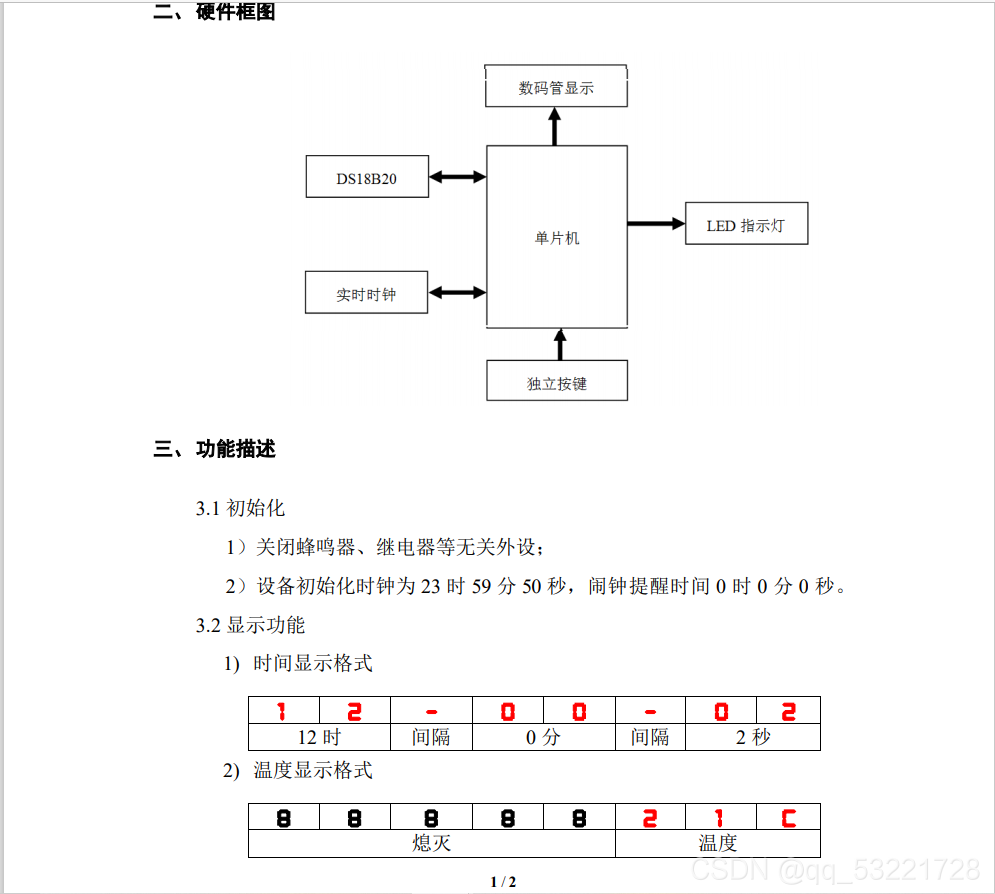

题目
这次题目还是一样用到了三大模块（按键、LED、数码管），还用了实时时钟（DS1302）和DS18B20。其中DS18B20上一届也考过。这里面的单个模块都不难，题目也很好理解，写题目最重要的就是自己的思路和逻辑是否正确了。
1 数码管显示
数码管就只有两种模式显示，一种是时钟显示，另一种是闹钟显示，分别通过按键s7，s6来控制。
2 LED显示

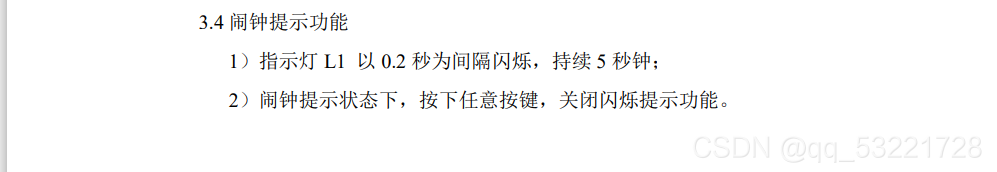

当时钟和闹钟的值一致时，L1以0.2秒为间隔闪烁持续5秒然后关闭，或者是在闪烁期间按任意键关闭。

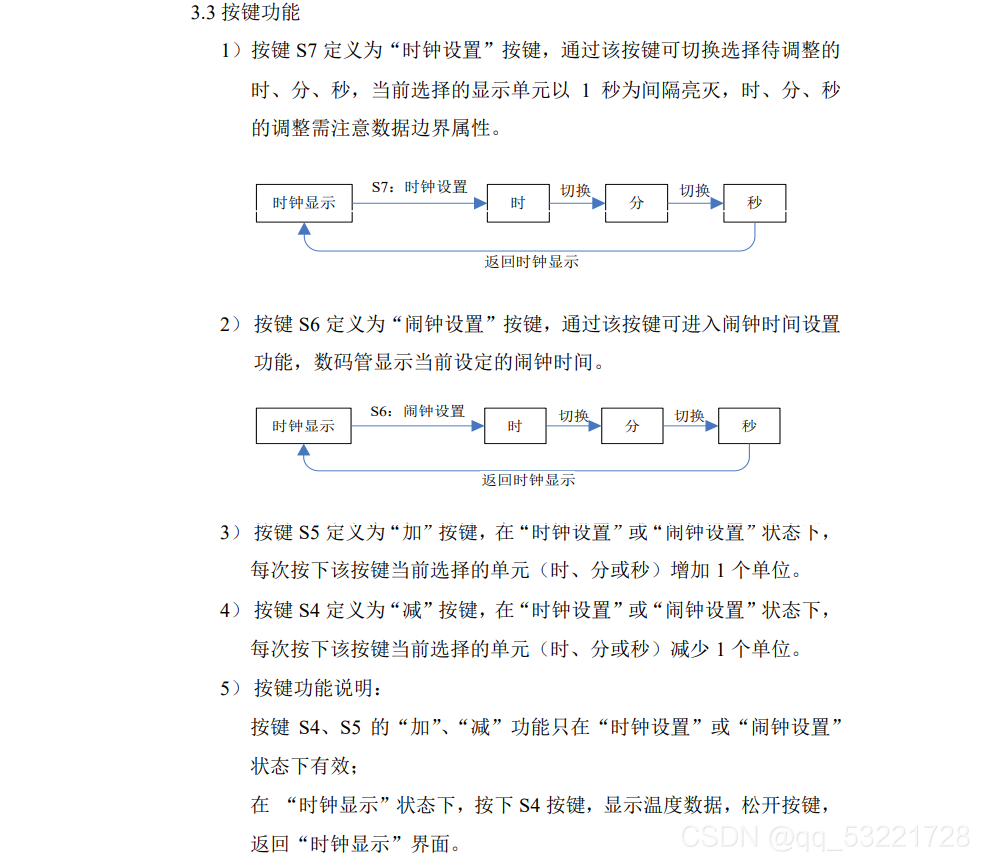

3按键模块
题目用到的是一个独立按键，s7可以时钟的调整时、分、秒，就可以定义一个变量mode1，当mode1为0显示时钟，为1时钟的时开始以一秒为间隔闪烁，为2分开始以一秒为间隔闪烁，为3秒开始以一秒为间隔闪烁。s6定义一个变量mode2，功能和s7一样。s5、s4就是加减，但是只有在时钟或闹钟的时分秒闪烁时有用。另外s4还有一个功能在时钟显示界面（也就是mode1==0）按下显示温度，松开回到时钟显示界面。
4 DS18B20
?就是改写底层驱动代码部分（onewire），然后放在定时器里，每隔一段时间去测量一次。
?5 DS1302
也是改写底层驱动代码部分（onewire），然后放在定时器里，每隔一段时间去测量一次。
6 代码
onewire.c
#include"onewire.h"
sbit DQ = P1^4;
void Delay_OneWire(unsigned int t)
{
t*=12;
while(t--);
}
void Write_DS18B20(unsigned char dat)
{
unsigned char i;
for(i=0;i<8;i++)
{
DQ = 0;
DQ = dat&0x01;
Delay_OneWire(5);
DQ = 1;
dat >>= 1;
}
Delay_OneWire(5);
}
unsigned char Read_DS18B20(void)
{
unsigned char i;
unsigned char dat;
for(i=0;i<8;i++)
{
DQ = 0;
dat >>= 1;
DQ = 1;
if(DQ)
{
dat |= 0x80;
}
Delay_OneWire(5);
}
return dat;
}
bit init_ds18b20(void)
{
bit initflag = 0;
DQ = 1;
Delay_OneWire(12);
DQ = 0;
Delay_OneWire(80);
DQ = 1;
Delay_OneWire(10);
initflag = DQ;
Delay_OneWire(5);
return initflag;
}
unsigned int get_temp()
{
unsigned char high,low;
unsigned int result;
init_ds18b20();
Write_DS18B20(0xcc);
Write_DS18B20(0x44);
init_ds18b20();
Write_DS18B20(0xcc);
Write_DS18B20(0xbe);
low=Read_DS18B20();
high=Read_DS18B20();
result=(high<<8)|low;
result*=6.25;
return result;
}onewire.h
#ifndef _ONEWIRE_H_
#define _ONEWIRE_H_
#include<stc15f2k60s2.h>
#include"intrins.h"
void Delay_OneWire(unsigned int t);
void Write_DS18B20(unsigned char dat);
unsigned char Read_DS18B20(void);
bit init_ds18b20(void);
unsigned int get_temp();
#endifds1302.h
建议读取时钟的数据就放在时钟初始化的数组里，不然如果新建一个数组来放读取时间的数据，就会出现每次在加、减时钟的时分秒后，时钟都会从初始化开始。
#include"ds1302.h"
unsigned char Time_Init[]={50,59,23,1,1,1,1};
sbit SCK=P1^7;
sbit SDA=P2^3;
sbit RST = P1^3;
void Write_Ds1302(unsigned char temp)
{
unsigned char i;
for (i=0;i<8;i++)
{
SCK=0;
SDA=temp&0x01;
temp>>=1;
SCK=1;
}
}
void Write_Ds1302_Byte( unsigned char address,unsigned char dat )
{
RST=0; _nop_();
SCK=0; _nop_();
RST=1; _nop_();
Write_Ds1302(address);
Write_Ds1302((dat/10<<4)|(dat%10));
RST=0;
}
unsigned char Read_Ds1302_Byte ( unsigned char address )
{
unsigned char i,temp=0x00;
unsigned char dat1,dat2;
RST=0; _nop_();
SCK=0; _nop_();
RST=1; _nop_();
Write_Ds1302(address);
for (i=0;i<8;i++)
{
SCK=0;
temp>>=1;
if(SDA)
temp|=0x80;
SCK=1;
}
RST=0; _nop_();
SCK=0; _nop_();
SCK=1; _nop_();
SDA=0; _nop_();
SDA=1; _nop_();
dat1=temp/16;
dat2=temp%16;
temp=dat1*10+dat2;
return (temp);
}
void ds1302_Init(void)
{
unsigned char add=0x80,i=0;
Write_Ds1302_Byte( 0x8e,0x00 );
for(i=0;i<7;i++)
{
Write_Ds1302_Byte( add,Time_Init[i] );
add+=2;
}
Write_Ds1302_Byte( 0x8e,0x80 );
}
void ds1302_Read(void)
{
unsigned char add=0x81,i=0;
Write_Ds1302_Byte( 0x8e,0x80 );
for(i=0;i<7;i++)
{
Time_Init[i]=Read_Ds1302_Byte( add );
add+=2;
}
Write_Ds1302_Byte( 0x8e,0x80 );
}ds1302.h
#ifndef __DS1302_H
#define __DS1302_H
#include <STC15F2K60S2.h>
#include <intrins.h>
void Write_Ds1302(unsigned char temp);
void Write_Ds1302_Byte( unsigned char address,unsigned char dat );
unsigned char Read_Ds1302_Byte( unsigned char address );
void ds1302_Init(void);
void ds1302_Read(void);
#endif
init.c
#include"init.h"
#include"jm.h"
#define u8 unsigned char
#define u16 unsigned int
#define state_0 0
#define state_1 1
#define state_2 2
u8 tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xbf,0xff,0xc6};
u8 seg[]={11,11,11,11,11,11,11,11};
static u8 segadder=0,key_state=0;
extern u8 mode1,mode2,c,d; // extern表示此变量是在别处定义的，要在此处引用
u8 key_num,num1,key_press;
void close_init() //关闭无关外设
{
P2=(P2&0x1f)|0x80;P0=0xff;P2&=0x1f;
P2=(P2&0x1f)|0xa0;P04=0;P06=0;P2&=0x1f;
P2=(P2&0x1f)|0xc0;P0=0x00;P2&=0x1f;
P2=(P2&0x1f)|0xe0;P0=0xff;P2&=0x1f;
}
void Timer0Init(void) //1ms的定时器0
{
AUXR |= 0x80;
TMOD &= 0xF0;
TL0 = 0xCD;
TH0 = 0xD4;
TF0 = 0;
TR0 = 1;
ET0 = 1;
EA = 1;
}
void display() //数码管显示函数
{
P2=(P2&0x1f)|0xe0;P0=0xff;P2&=0x1f; //消隐
P2=(P2&0x1f)|0xc0;P0=1<<segadder;P2&=0x1f; //位选
P2=(P2&0x1f)|0xe0;P0=tab[seg[segadder]];P2&=0x1f; // 段选
if(++segadder==8) segadder=0;
}
u8 read_key() //独立键盘
{
key_press=P3&0x0f;
switch(key_state)
{
case state_0:
if(key_press!=0x0f)
key_state=state_1;
break;
case state_1:
if(key_press!=0x0f)
{
if((key_press & 0x08)==0)
{
if(mode1==0&&c==0&&d==1) //在时钟显示界面按下显示温度
{
jm3();
d=0;
}
key_num=4;
}
if((key_press & 0x04)==0) key_num=5;
if((key_press & 0x02)==0) key_num=6;
if((key_press & 0x01)==0) key_num=7;
key_state=state_2;
}
else
key_state=state_0;
break;
case state_2:
if(key_press==0x0f)
{
if(mode1==0&&c==0&&d==0)d=1; //松开回到时钟显示界面
key_state=state_0;
}
break;
}
num1=key_num;
key_num=0;
return num1;
}init.h
#ifndef _INIT_H_
#define _INIT_H_
#include<stc15f2k60s2.h>
#include"intrins.h"
void close_init();
void Timer0Init(void);
void display();
unsigned char read_key();
#endifjm.c
#include"jm.h"
#include"init.h"
#include"onewire.h"
#define u8 unsigned char
#define u16 unsigned int
extern u8 seg[],mode1,mode2,Time_Init[]; // extern表示此变量是在别处定义的，要在此处引用
extern u8 mode1_flag,temp_flag,mode2_flag;
u8 ac[]={0,0,0}; //闹钟的初始值
u16 temp;
void jm3() //显示温度
{
if(temp_flag==1)
{
temp_flag=0;
temp=get_temp();
}
seg[0]=11;
seg[1]=11;
seg[2]=11;
seg[3]=11;
seg[4]=11;
seg[5]=temp/1000;
seg[6]=temp/100%10;
seg[7]=12;
}
void jm4()
{
if(mode1==1)
{
if(Time_Init[2]==0) Time_Init[2]=23;
else Time_Init[2]--;
}
if(mode1==2)
{
if(Time_Init[1]==0) Time_Init[1]=59;
else Time_Init[1]--;
}
if(mode1==3)
{
if(Time_Init[0]==0) Time_Init[0]=59;
else Time_Init[0]--;
}
if(mode2==1)
{
if(ac[2]==0) ac[2]=23;
else ac[2]--;
}
if(mode2==2)
{
if(ac[1]==0) ac[1]=59;
else ac[1]--;
}
if(mode2==3)
{
if(ac[0]==0) ac[0]=59;
else ac[0]--;
}
}
void jm5()
{
if(mode1==1)
{
if(Time_Init[2]==23) Time_Init[2]=0;
else Time_Init[2]++;
}
if(mode1==2)
{
if(Time_Init[1]==59) Time_Init[1]=0;
else Time_Init[1]++;
}
if(mode1==3)
{
if(Time_Init[0]==0) Time_Init[0]=0;
else Time_Init[0]++;
}
if(mode2==1)
{
if(ac[2]==23) ac[2]=0;
else ac[2]++;
}
if(mode2==2)
{
if(ac[1]==59) ac[1]=0;
else ac[1]++;
}
if(mode2==3)
{
if(ac[0]==59) ac[0]=0;
else ac[0]++;
}
}
void jm6()
{
if(mode2==0) //闹钟显示界面
{
seg[0]=ac[2]/10;
seg[1]=ac[2]%10;
seg[2]=10;
seg[3]=ac[1]/10;
seg[4]=ac[1]%10;
seg[5]=10;
seg[6]=ac[0]/10;
seg[7]=ac[0]%10;
}
if(mode2==1) //时以一秒为间隔闪烁
{
if(mode2_flag==1)
{
seg[0]=11;
seg[1]=11;
}
else
{
seg[0]=ac[2]/10;
seg[1]=ac[2]%10;
}
seg[2]=10;
seg[3]=ac[1]/10;
seg[4]=ac[1]%10;
seg[5]=10;
seg[6]=ac[0]/10;
seg[7]=ac[0]%10;
}
if(mode2==2) //分以一秒为间隔闪烁
{
if(mode2_flag==1)
{
seg[3]=11;
seg[4]=11;
}
else
{
seg[3]=ac[1]/10;
seg[4]=ac[1]%10;
}
seg[0]=ac[2]/10;
seg[1]=ac[2]%10;;
seg[2]=10;
seg[5]=10;
seg[6]=ac[0]/10;
seg[7]=ac[0]%10;
}
if(mode2==3) //秒以一秒为间隔闪烁
{
if(mode2_flag==1)
{
seg[6]=11;
seg[7]=11;
}
else
{
seg[6]=ac[0]/10;
seg[7]=ac[0]%10;
}
seg[0]=ac[2]/10;
seg[1]=ac[2]%10;
seg[2]=10;
seg[3]=ac[1]/10;
seg[4]=ac[1]%10;
seg[5]=10;
}
}
void jm7()
{
if(mode1==0) //时钟显示界面
{
seg[0]=Time_Init[2]/10;
seg[1]=Time_Init[2]%10;
seg[2]=10;
seg[3]=Time_Init[1]/10;
seg[4]=Time_Init[1]%10;
seg[5]=10;
seg[6]=Time_Init[0]/10;
seg[7]=Time_Init[0]%10;
}
if(mode1==1) //时以一秒为间隔闪烁
{
if(mode1_flag==1)
{
seg[0]=11;
seg[1]=11;
}
else
{
seg[0]=Time_Init[2]/10;
seg[1]=Time_Init[2]%10;
}
seg[2]=10;
seg[3]=Time_Init[1]/10;
seg[4]=Time_Init[1]%10;
seg[5]=10;
seg[6]=Time_Init[0]/10;
seg[7]=Time_Init[0]%10;
}
if(mode1==2) //分以一秒为间隔闪烁
{
if(mode1_flag==1)
{
seg[3]=11;
seg[4]=11;
}
else
{
seg[3]=Time_Init[1]/10;
seg[4]=Time_Init[1]%10;
}
seg[0]=Time_Init[2]/10;
seg[1]=Time_Init[2]%10;
seg[2]=10;
seg[5]=10;
seg[6]=Time_Init[0]/10;
seg[7]=Time_Init[0]%10;
}
if(mode1==3) //秒以一秒为间隔闪烁
{
if(mode1_flag==1)
{
seg[6]=11;
seg[7]=11;
}
else
{
seg[6]=Time_Init[0]/10;
seg[7]=Time_Init[0]%10;
}
seg[0]=Time_Init[2]/10;
seg[1]=Time_Init[2]%10;
seg[2]=10;
seg[3]=Time_Init[1]/10;
seg[4]=Time_Init[1]%10;
seg[5]=10;
}
}init.h
#ifndef _INIT_H_
#define _INIT_H_
#include<stc15f2k60s2.h>
#include"intrins.h"
void close_init();
void Timer0Init(void);
void display();
unsigned char read_key();
#endifmain.c
#include"init.h"
#include"onewire.h"
#include"ds1302.h"
#include"jm.h"
#define u8 unsigned char
#define u16 unsigned int
extern u8 ac[],seg[],Time_Init[]; // extern表示此变量是在别处定义的，要在此处引用
u8 num,mode1=0,mode2=0;
u8 temp_count=0,ac_count=0;
u8 c,d;
u8 cd_flag=0,ac_flag=0,mode1_flag=0,mode2_flag=0,temp_flag=0;
u16 cd_count=0,mode1_count=0,mode2_count=0,time_count=0;
void main()
{
close_init();
Timer0Init();
ds1302_Init();
while(1)
{
num=read_key();
switch(num)
{
case 4:
if(c==1||d==1) //在时钟界面或者闹钟界面
{
if((mode1!=0)||(mode2!=0)) //在时钟或者闹钟的时分秒
{
jm4();
ds1302_Init();
}
}
cd_flag=0; //当L1闪烁时按任意按键停止闪烁
break;
case 5:
if(c==1||d==1)
{
if((mode1!=0)||(mode2!=0))
{
jm5();
ds1302_Init();
}
}
cd_flag=0; //当L1闪烁时按任意按键停止闪烁
break;
case 6:
if(++mode2==4) mode2=0;
c=1,d=0;
cd_flag=0; //当L1闪烁时按任意按键停止闪烁
break;
case 7:
if(++mode1==4) mode1=0;
c=0,d=1;
cd_flag=0; //当L1闪烁时按任意按键停止闪烁
break;
}
num=0;
if(c==1&&d==0)jm6();
if(d==1&&c==0)jm7();
if((Time_Init[2]==ac[2])&&(Time_Init[1]==ac[1])&&(Time_Init[0]==ac[0]))
cd_flag=1; //当cd_flag为1时L1开始闪烁
if(ac_flag==1&&cd_flag==1)
{
P2=(P2&0x1f)|0x80;P0=0xfe;P2&=0x1f; //L1亮
}
else
{
P2=(P2&0x1f)|0x80;P0=0xff;P2&=0x1f; //L1灭
}
}
}
void Timer0() interrupt 1
{
display();
if(++temp_count==200) //每200ms获取一次温度的值
{
temp_count=0;
temp_flag=1;
}
if(cd_flag==1)
{
if(++ac_count==200) //L1以0.2s开始闪烁
{
ac_count=0;
ac_flag^=1;
}
if(++cd_count>=5000) //5s后L1灭
{
cd_count=0;
cd_flag=0;
}
}
if(mode1!=0) //不在时钟显示界面，时分秒以1s开始闪烁
{
if(++mode1_count==1000)
{
mode1_count=0;
mode1_flag^=1;
}
}
if(mode2!=0) //不在闹钟显示界面，时分秒以1s开始闪烁
{
if(++mode2_count==1000)
{
mode2_count=0;
mode2_flag^=1;
}
}
if(++time_count==1000) //每秒读取一次时间的值
{
time_count=0;
ds1302_Read();
}
}最后，有什么写的不好的地方，还希望大家指正，或者有更好的意见和想法都可以讨论。
