·前言
???????有时我们需要用一个主机控制多个从机,实现统一管理。为了实现这一功能有很多可行的方案,下面给出一种利用单片机串口进行控制的方法。具体功能是主机发送字符‘1’给从机,从机接收到后改变LED状态,然后发送当前LED状态给主机。
所用软件
- keil 5(C51) V5.27.1.0:用于编写、编译C程序并生成hex文件
- Proteus 8 Professional V8.9:用于单片机仿真
一、主机代码部分
1.初始化串口
void UsartInit()
{
SCON=0X50;
TMOD=0X20;
PCON=0X80;
TH1=0XF3;
TL1=0XF3;
ES=1;
EA=1;
TR1=1;
}
2.初始按键中断
void Int0Init()
{
IT0=1;
EX0=1;
EA=1;
}
3.按键按下中断函数
void delay(u16 i)
{
while(i--);
}
void Int0() interrupt 0
{
delay(1000);
if(key==0)
{
SBUF='1';
while(!TI);
TI=0;
}
}
4.串口接收中断函数
void Usart() interrupt 4
{
receiveData=SBUF;
RI = 0;
}
5.主函数
void main(void)
{
UsartInit();
Int0Init();
while(1)
{
if(receiveData=='0')
led=0;
else
led=1;
}
}
6.引脚宏定义
sbit key=P3^2;
sbit led=P1^0;
二、从机代码部分
1.初始化串口
void UsartInit()
{
SCON=0X50;
TMOD=0X20;
PCON=0X80;
TH1=0XF3;
TL1=0XF3;
ES=1;
EA=1;
TR1=1;
}
2.串口中断函数
void Usart() interrupt 4
{
u8 receiveData;
receiveData=SBUF;
if(receiveData=='1')
led=~led;
RI = 0;
if(led==1)
SBUF='1';
else
SBUF='0';
while(!TI);
TI=0;
}
3.主函数
void main(void)
{
UsartInit();
while(1)
{
}
}
4.端口宏定义
sbit led=P1^0;
三、仿真设计

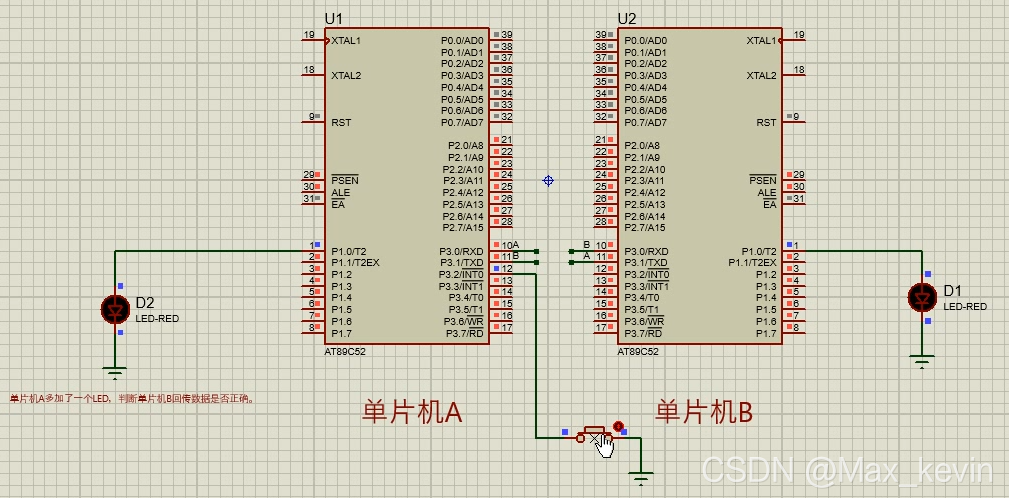

???????只需要添加两个AT89C52元件,单片机A的RXD和单片机B的TXD相连、单片机A的TXD和单片机B的RXD相连。单片机A的P32口与按键一端相连,按键另一端和GND相连。单片机A和B的P10口都外接一个接地LED即可。值得注意的是,两个单片机的时钟频率都设为11.0592MHz,尽可能还原真实环境。
四 、仿真现象
???????在仿真中按下按键,单片机B的LED状态会翻转,同时单片机A的LED状态也会保持和单片机B的LED状态一样。这说明,单片机A和单片机B的收发数据无误。至此,程序设计完成。
本文相关的程序和仿真文件: ???????点击下载
|
