[嵌入式]STM32笔记D6.2

独立看门狗实验

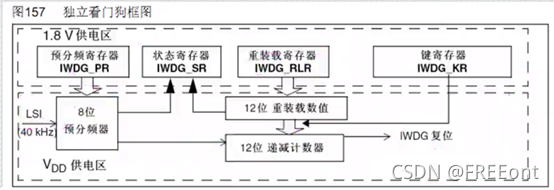

? ? ? 独立看门狗：就是一个12位的递减计数器（最大值为0xFFF），当计数器的值从某个值一直减到0的时候，系统就会产生一个复位信号，即IWDG_RESET。如果在计数没减到0之前，刷新了计数器的值的话，那么就不会产生复位信号，这个动作称为喂狗。看门狗功能由VDD电压域供电，在停止模式和待机模式下仍能工作。

键值寄存器IWDG_KR:0~15位有效；

预分寄存器IWDG_PR:0~2位有效；（有写保护功能，要操作先取消写保护）

重装载寄存器IWDG_RLR:0~11位有效；（有写保护功能，要操作先取消写保护）

状态寄存器IWDG_SR:0~1位有效；

1.IWDG独立看门狗操作库函数：

void IWDG_WriteAccessCmd(uint16_t IWDG_WriteAccess);//取消写保护
void IWDG_SetPrescaler(uint8_t IWDG_Prescaler);//设置预分组；写PR
void IWDG_SetReload(uint16_t Reload);//设置重装载值；写RLR
void IWDG_ReloadCounter(void);//喂狗
void IWDG_Enable(void);//使能看门狗
FlagStatus IWDG_GetFlagStatus(uint16_t IWDG_FLAG);//状态：重装载/预分频更新

2.独立看门狗操作步骤

1. 取消寄存器写保护:WDG_WriteAccessCmd();
2. 设置独立看门狗的预分频，确定时钟: IWDG_SetPerscaler();
3. 设置看门狗重装载值，确定溢出时间: IWDG_SetReload();
4. 使能看门狗: IWDG_Enable();
5. 应用程序喂狗: IWDG_ReloadCounter();

溢出时间计算:Tout=（（4*2^prer）*rlr）/40

实例：

void IWDG_Init(u8 prer,u16 rlr)
{
 	IWDG_WriteAccessCmd(IWDG_WriteAccess_Enable);  //使能对寄存器IWDG_PR和IWDG_RLR的写操作
	IWDG_SetPrescaler(prer);  //设置IWDG预分频值:设置IWDG预分频值为64
	IWDG_SetReload(rlr);  //设置IWDG重装载值
	IWDG_ReloadCounter();  //按照IWDG重装载寄存器的值重装载IWDG计数器
	IWDG_Enable();  //使能IWDG
}

//喂独立看门狗
void IWDG_Feed(void)
{
 	IWDG_ReloadCounter();//reload
}
