IAP开发---下位机STM32+上位机Linux
唠叨两句，IAP功能应该是嵌入式开发中最常用的功能，而且这玩意开发完后可以后期无限复用，之前接触的IAP功能都是基于串口功能开发的，但是在比较安全的场景下，比如说在汽车里，一般都是通过UDS诊断服务进行相应的ECU刷写工作，作为普通的产品开发，也没必要用到那么复杂的逻辑，毕竟满足功能是最主要的，反正我们也不用进行汽车安全等级测试，所以我们这次稍微借鉴一下车里的通信方式，采用 CAN 通信的模式进行IAP升级，废话说了这么多，开干！
一、准备工作
ARM板：STM32F405RGT6，FLASH–1024KB，基本上能满足各种功能开发需求
LINUX：**X86架构（i3系统）及ARM架构（Xavier NX）**均测试通过，主要能在系统内正常调用CAN设备即可
二、IAP系统开发
2.1 IAP简介
IAP简单来说，就是通过软件实现在线电擦除和编程的方法。IAP技术是从结构上将Flash存储器映射为两个存储体，当运行一个存储体上的用户程序时，可对另一个存储体重新编程，之后将程序从一个存储体转向另一个。通过调整程序的起始地址，可以启动不同的系统程序。
2.2 IAP下位机开发
2.2.1 刷写文件选择
在一般的嵌入式开发中，除了通过IDE下载程序，一般使用HEX、BIN、S19文件进行刷写，HEX文件主要通过FlyMCU程序进行刷写，这是一个特别常用的功能，IAP中的Bootloader程序倒是可以用这种方式刷写，不过我们的关注点主要在APP程序上，APP程序在IAP功能中一般使用BIN文件或S19文件进行刷写，在安全性上来说，S19文件更为安全，但是，我们使用Keil开发，在这种情况下，BIN文件是一个较为方便的选择， 因为通过Keil可以直接生成BIN文件，这为我们刷写APP提供了极大的便利。
2.2.2 Bootloader程序框架

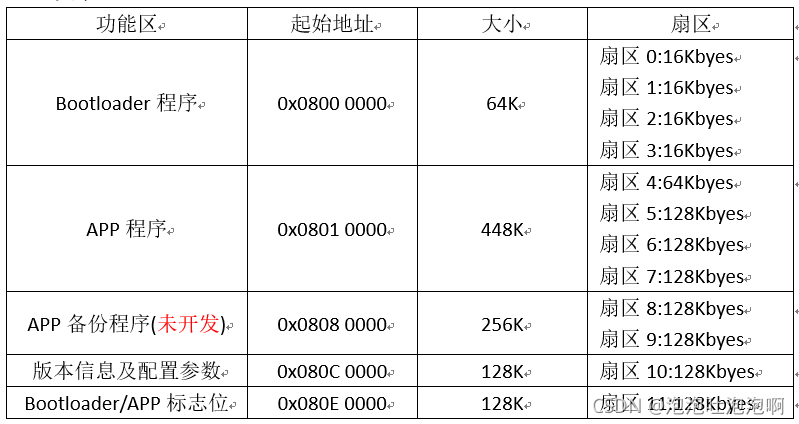

本系统STM32F405RGT6Flash分布
Bootloader程序应该算是IAP的核心，主要实现的功能包括通信接口的初始化、FLASH的操作、通信协议的制定及程序完善，说句题外话，正点原子上有很多可以借鉴的开发例程，哪怕例程功能距离你的开发功能有很大的差距，也可以从中找到相应的解决办法。
先说一下设计思路，Bootloader程序初始化首先检测内部FLASH程序标志位区域，根据标志位的不同进入Bootloader程序或APP程序，然后就是设置系统中断优先级分组，时钟初始化，CAN通信接口初始化，如果需要串口进行辅助开发，可以顺便初始化串口，不过一般CAN也可以实现这点功能。
2.2.3 Bootloader程序开发
2.2.3.1 Bootloader Keil设置

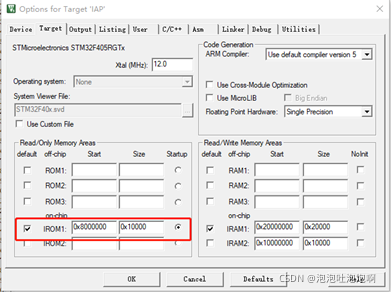

KEIL Target设置
Bootloader程序预留64K，KEIL Target设置如上图所示。
Bootloader程序下载地址范围
依次点击Utilities —Setting，修改Bootloader程序下载地址范围如上图所示。
2.2.3.2 APP Keil设置

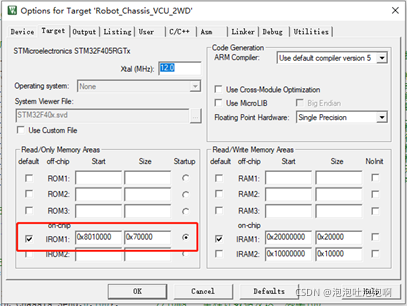

KEIL Target设置
APP程序预留448K，KEIL Target设置如上图所示。
中断向量表的重设
.bin文件生成
通过MDK自带的格式转换工具fromelf.exe，来实现.axf文件到.bin文件的转换。
fromelf.exe转换工具的语法格式为：fromelf [options] input_file。
通过在MDK点击Options for Target?User选项卡，在After Build/Rebuild栏，勾选Run #1，并写入：C:\Keil_v5\ARM\ARMCC\bin\fromelf.exe –bin -o …\OBJ*.bin …\OBJ*.axf
MDK安装目录与程序名称请根据自己实际情况修改。
2.2.4 Bootloader通信协议
其实系统来说，这种功能的开发是使用查询式通信进行开发，也就是一路ID查询，另一路ID反馈，包括文件的传输也应该使用这种方式，可惜呢技术不到家，我采用了三种ID来实现该功能，首先两路ID Bcast_Add_ID + CMD_ACK_ID 实现IAP功能的查询及反馈，还有一路ID Boot_Add_ID 用来单独传输文件。其中Bcast_Add_ID + CMD_ACK_ID 使用一路can-fifo，Boot_Add_ID 使用另一路CAN-fifo用来接收文件，避免通信出错，接收文件的方法借鉴了原子哥的Uart接收bin文件的方法，我就不多啰嗦了。
IAP的查询式通信借鉴了汽车UDS的诊断服务，使用20/21/22/23等服务实现不同的功能。
例：20服务—01功能
Bcast_Add_ID Tx：20 01 02 00 02 00 00 00 （设定版本）
CMD_ACK_ID Rx：60 20 01 00 00 00 00 00 （设定成功返回）
CMD_ACK_ID Rx：80 20 01 00 00 00 00 00 （设定错误返回）
2.2.5 APP程序开发
APP程序开发中，除了前面介绍的重设中断向量外，一定要注意中断的有效性， 刚开始开发时大意的以为printf输出不同的参考值就以为开发完成了，结果中断全部失效。
在通信中断里设置APP程序跳转时不要直接使用IAP跳转程序，最好设置一个标志位，在主循环中根据标志位的不同进行程序跳转，而对于直接重启Bootloader程序，既可以使用标志位跳转，也可以使用NVIC_SystemReset() 函数进行跳转。
2.3 IAP上位机开发
IAP上位机其实只是简单开发实现功能，IDE使用的VSCode。

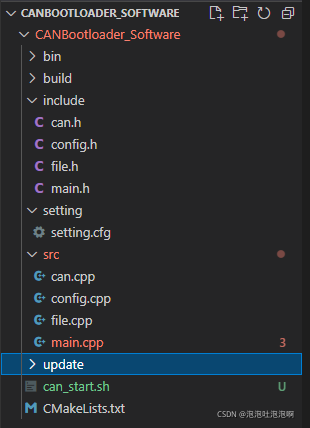

bin--------------生成可执行文件
build-----------执行cmake … & make
include--------头文件
src-------------cpp文件
setting--------config文件
update--------升级bin文件
开发时主要注意下bin文件以及cfg文件的读取，其他的就是正常处理CAN通信功能。
can_start.sh
2.4 IAP系统功能测试
上位机测试：

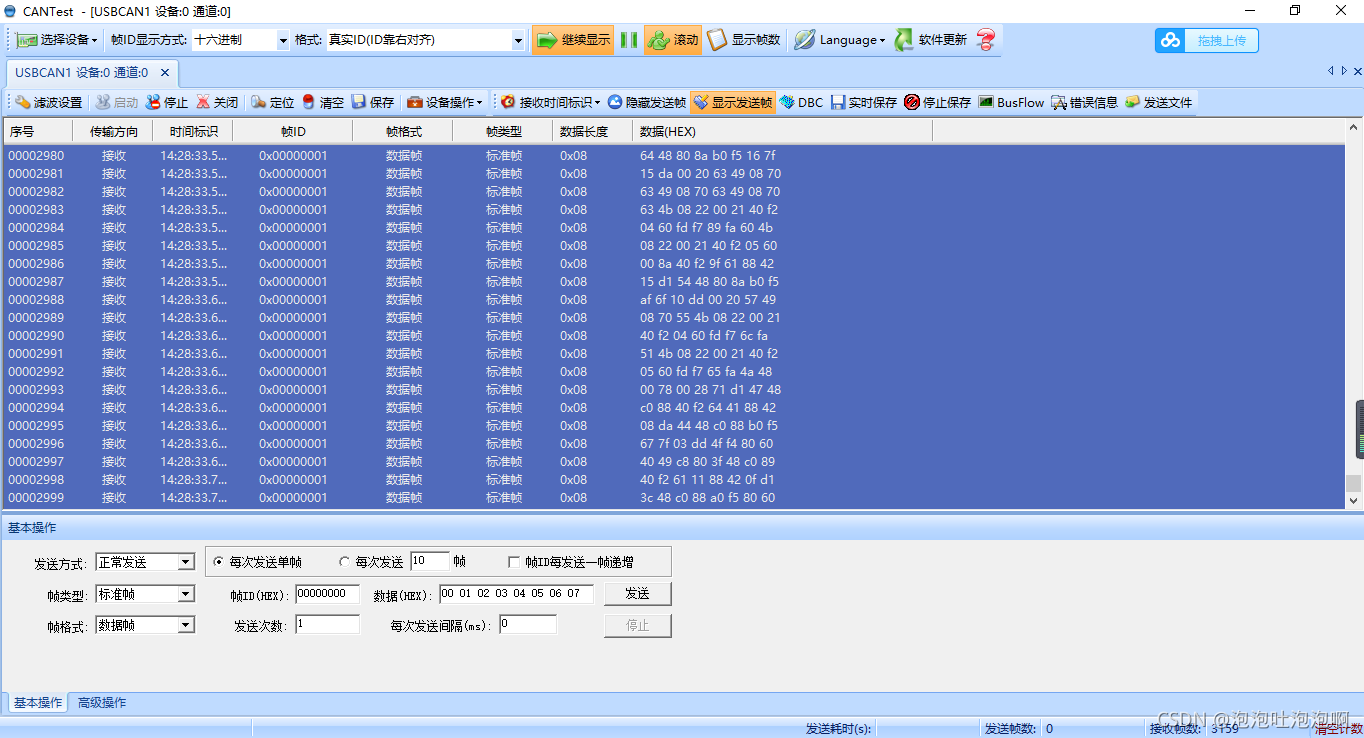

CAN Test数据查看
三、总结总结总结总
本系统安全性存在隐患，如介意请勿参考，文件的传输可以使用YModem协议，如果感兴趣可以自己查找资料开发，总之，就这样吧~
