前言

这是STM32下推式磁悬浮装置的第三篇文章，也是这个项目的最后一篇文章。前面两篇文章介绍了硬件部分，本文介绍软件部分。主要内容是源码分析和PID调试经验。源码部分基于前面两篇文章。代码开源，文末有下载地址。
STM32下推式磁悬浮装置（一）原理分析与元件清单
 STM32下推式磁悬浮装置（二）原理图设计思路

以下是本篇文章的正文内容

一、源码分析

1.工程驱动

先简单介绍下工程最基本的组成成分，也就是浮子悬浮起来需要什么驱动。首先需要ADC驱动，浮子的位置信息由霍尔元件提供，霍尔元件输出的是电压值，需要使用ADC进行采集。由于我用到X、Y、Z三轴，所以需要三路ADC。

__IO uint16_t ADC_ConvertedValue[3] = {0,0,0};


/**
  * @brief  ADC1初始化
  * @param  无
  * @retval 无
  */
static void ADC1_GPIO_Config(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE );

	//PA1 PA4 PA5 作为模拟通道输入引脚
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1|GPIO_Pin_4|GPIO_Pin_5;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN; //模拟输入引脚
	GPIO_Init(GPIOA, &GPIO_InitStructure);
}


static void ADC1_DMA_Config(void)
{
	DMA_InitTypeDef DMA_InitStructure;

	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);

	DMA_InitStructure.DMA_BufferSize = 3;
	DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;
	DMA_InitStructure.DMA_M2M = DISABLE;
	DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t) ADC_ConvertedValue; //将要使用的存储器地址
	DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord; //16位
	DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
	DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;
	DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t) (&(ADC1 -> DR)); //外设地址
	DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;
	DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
	DMA_InitStructure.DMA_Priority = DMA_Priority_High;

	DMA_Init(DMA1_Channel1, &DMA_InitStructure);
	DMA_Cmd(DMA1_Channel1, ENABLE);
}


static void ADC1_Mode_Config(void)
{
	ADC_InitTypeDef ADC_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE);

	ADC_InitStructure.ADC_ContinuousConvMode = ENABLE; //连续采集
	ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; //数据右对齐
	ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; //关闭外部触发
	ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; //独立模式
	ADC_InitStructure.ADC_NbrOfChannel = 3; //通道数目
	ADC_InitStructure.ADC_ScanConvMode = ENABLE; //设置扫描模式

	ADC_Init(ADC1, &ADC_InitStructure);

	//配置ADC时钟
	RCC_ADCCLKConfig(RCC_PCLK2_Div8);
	//配置通道转换顺序和采集时间
	ADC_RegularChannelConfig(ADC1, ADC_Channel_1, 1, ADC_SampleTime_55Cycles5);
	ADC_RegularChannelConfig(ADC1, ADC_Channel_4, 2, ADC_SampleTime_55Cycles5);
	ADC_RegularChannelConfig(ADC1, ADC_Channel_5, 3, ADC_SampleTime_55Cycles5);

	ADC_Cmd(ADC1, ENABLE);

	//ADC DMA 请求
	ADC_DMACmd(ADC1, ENABLE);
	//校准
	ADC_StartCalibration(ADC1);
	//等待校准完成
	while( ADC_GetCalibrationStatus(ADC1) );
	//软件触发
	ADC_SoftwareStartConvCmd(ADC1, ENABLE);

}

void ADC1_Init(void)
{
	ADC1_GPIO_Config();
	ADC1_DMA_Config();
	ADC1_Mode_Config();
}

初始化后直接使用数组ADC_ConvertedValue就可以了，这里我用的是原始值。使用原始值的精度更高，没必要转化成电压值。多路ADC采集推荐使用DMA传输，不会占用CPU。

线圈需要控制浮子的位置，有时候浮子偏移大，有时候偏移小。所以线圈需要用PWM控制。总共需要两路PWM，虽然有四个线圈，X+、X-、Y+、Y-，但是在原理图中X+与X-在原理图中连接在一起，所以它们是控制X轴的一个整体，Y轴同理。

void coil_PWM_init(u16 arr,u16 psc)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
	TIM_OCInitTypeDef  TIM_OCInitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE);
 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA , ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8|GPIO_Pin_11; //TIM1_CH1  TIM1_CH4
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	TIM_TimeBaseStructure.TIM_Period = arr;
	TIM_TimeBaseStructure.TIM_Prescaler =psc; //默认不分频
	TIM_TimeBaseStructure.TIM_ClockDivision = 0; //设置时钟不分频
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //TIM向上计数模式
	TIM_TimeBaseInit(TIM1, &TIM_TimeBaseStructure);


	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1; //PWM模式1
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //比较输出使能
	TIM_OCInitStructure.TIM_Pulse = 0; //设置待装入捕获比较寄存器的脉冲值
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High; //TIM输出比较极性高
	TIM_OC1Init(TIM1, &TIM_OCInitStructure);
	TIM_OC4Init(TIM1, &TIM_OCInitStructure);

	TIM_CtrlPWMOutputs(TIM1,ENABLE);	//MOE 主输出使能

	TIM_OC1PreloadConfig(TIM1, TIM_OCPreload_Enable); //CH1预装载使能
	TIM_OC4PreloadConfig(TIM1, TIM_OCPreload_Enable); //CH4预装载使能

	TIM_ARRPreloadConfig(TIM1, ENABLE); //使能TIMx在ARR上的预装载寄存器

	TIM_Cmd(TIM1, ENABLE);
}

在main函数中调用函数coil_PWM_init(3599, 0)即可。这个我把线圈频率设成20KHZ，频率20K以上人耳几乎就听不到线圈的噪音了。可以把频率设成10K听听线圈的噪音…
使用电机驱动还需要配置IO口进行翻转，其他的串口、显示器、LED之类的简单配置就不贴代码了。ADC和PWM的配置是重点。
在第一篇文章里提到了霍尔元件的安装位置，霍尔元件芯片部分的中心点需要安装在线圈高度的中点位置，这个安装位置非常重要，直接决定整个系统的性能。中点位置线圈磁感线与霍尔元件相切，即线圈磁场不会影响霍尔元件的采集。理想状态是改变线圈PWM大小不会影响到霍尔元件的输出值，也就是霍尔元件输出值完全却决于浮子位置。

2.PID代码

PID我只用了单环PD控制，整体效果在下文展示。对于这个系统单环PD控制足够使浮子稳定。

int x_pid_calc(u16 magnetic)
{
	float magnetic_bias=0;
	static float last_magnetic_bias=0, magnetic_integral=0;
	float x_pid=0;

	magnetic_bias = magnetic - pid.x_target;
//	magnetic_integral *= 0.7;
//	magnetic_integral += magnetic_bias;

	x_pid = pid.x_kp * magnetic_bias +
		pid.x_kd * (magnetic_bias - last_magnetic_bias) + pid.x_ki * magnetic_integral;

	last_magnetic_bias = magnetic_bias;

	return x_pid;
}

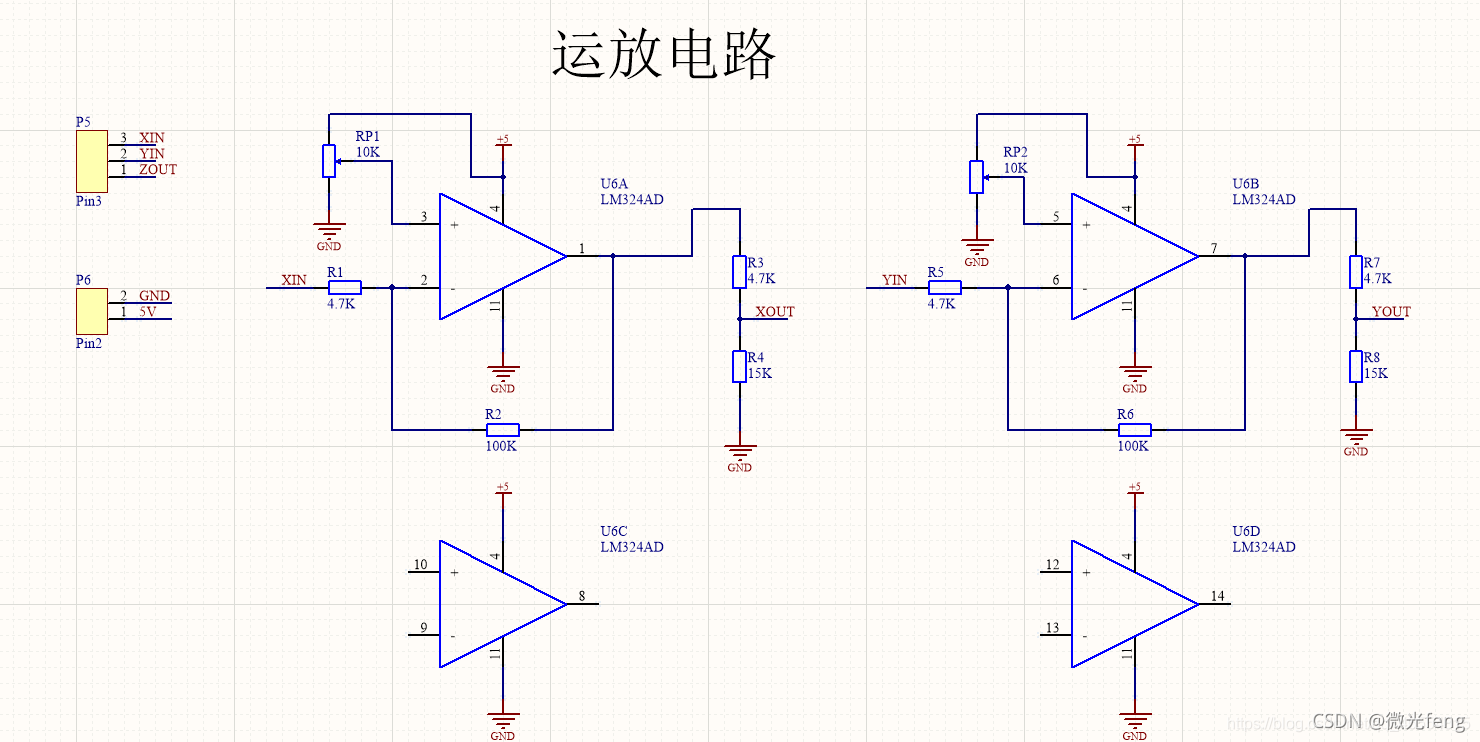

Y轴的PID函数也是跟X轴一样。形参magnetic就是ADC采样值。目标值pid.x_target的经验值是2100，2100对应电压值大约是1.7V，1.7V是霍尔元件临界值，这时浮子刚好居中，功耗也最低。在上一篇文章中提到运放电路原理图，
在这里插入图片描述
运放电路上有一个滑动变阻器，滑动变阻器的作用就是调节输出的偏移量，霍尔元件临界值是1.7V，所以需要在无浮子的情况下调节滑动变阻器使输出是1.7V。可以用串口打印ADC值，一边调滑动变阻器一边观察串口助手。

3.控制函数

void TIM3_IRQHandler(void)
{
	if (TIM_GetITStatus(TIM3, TIM_IT_Update) != RESET)//检查指定的TIM中断发生与否:TIM 中断源
	{
		TIM_ClearITPendingBit(TIM3, TIM_IT_Update); //清除中断

		//传递ADC值
		ADC_VALUE[0] = ADC_ConvertedValue[0];
		ADC_VALUE[1] = ADC_ConvertedValue[1];
		ADC_VALUE[2] = ADC_ConvertedValue[2];

		//PID计算PWM
		COIL_X = x_pid_calc(ADC_VALUE[0]);
		COIL_Y = y_pid_calc(ADC_VALUE[1]);
		limiting_PWM(); //限幅

		//没有浮子时关闭线圈
		if(ADC_VALUE[2] > 3660)
		{
			COIL_X = 0;
			COIL_Y = 0;
		}

		//设置线圈PWM
		set_PWM(COIL_X, COIL_Y);
	}
}

该函数用于控制PID周期和进行PID运算

二、PID调试

调PID前要确定浮子的正反面，由于使用环形磁铁，如果浮子在中间时斥力在四周是吸引力，那么这个摆放方向是正确的，可以在浮子上方做个标记。浮子需要一定的重量。然后要调节运放电路的滑动变阻器到1.7V附近。

PID调试时先调P再调D，调参数前先确定极性。由于有X轴和Y轴，所以需要调两组PD，实际上两个轴的参数差不多。下面以调X轴为例，Y轴同理。
调X轴时要防止浮子向Y轴运动，浮子放在X轴上，如果左右移动浮子都是斥力则P极性正确，P从0.01开始调，0.01时没什么力增大到0.1，0.1时也没什么力增大到1，1时感受到斥力了就以1-10作为区间调。D也是这样从小到大调。逐渐增大P到浮子出现轻微抖动，这时就可以调D了，如果D能消抖则极性正确。用手挡住Y方向，浮子能稳定悬浮就可以调Y轴了。

调试过程中可以使用上位机观察波形，如果PID调了很久都没有效果，那么就是硬件或者代码的问题了。
