设备：STM32F407、CMSIS DAP、WIN10
软件：Keil5
来源：毕业实习
0环境配置
正常进度：
安装keil->连stm32板子jtag部分->连仿真器->设置Debug->进入实验1

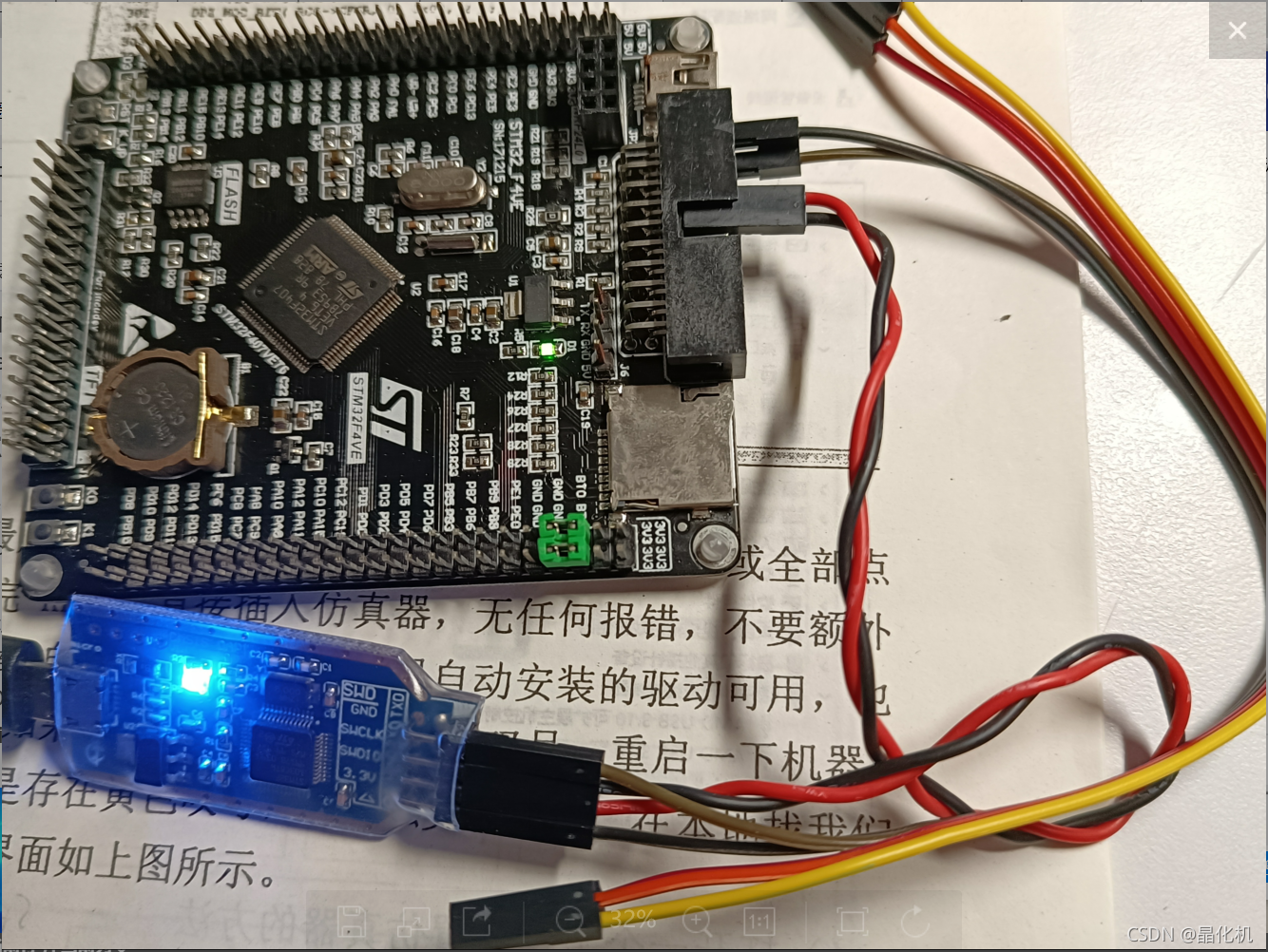

《图 人生赢家》
如果不幸踩坑，加上实验报告的指导说明 实在是人神共愤，友情提示如下：
1.当你遇到“未知USB设备（设备描述符请求失败）”时，请注意板子的usb mini接口仅有供电功能，不具备调试、下载功能，这时你需要个CMSIS DAP仿真器硬件（如果要用CMSIS-DAP驱动的话），当你使用CMSIS-DAP，结果如图。注意如果用 CMSIS-DAP供电就不能用usb mini供电，否则有烧毁的可能。

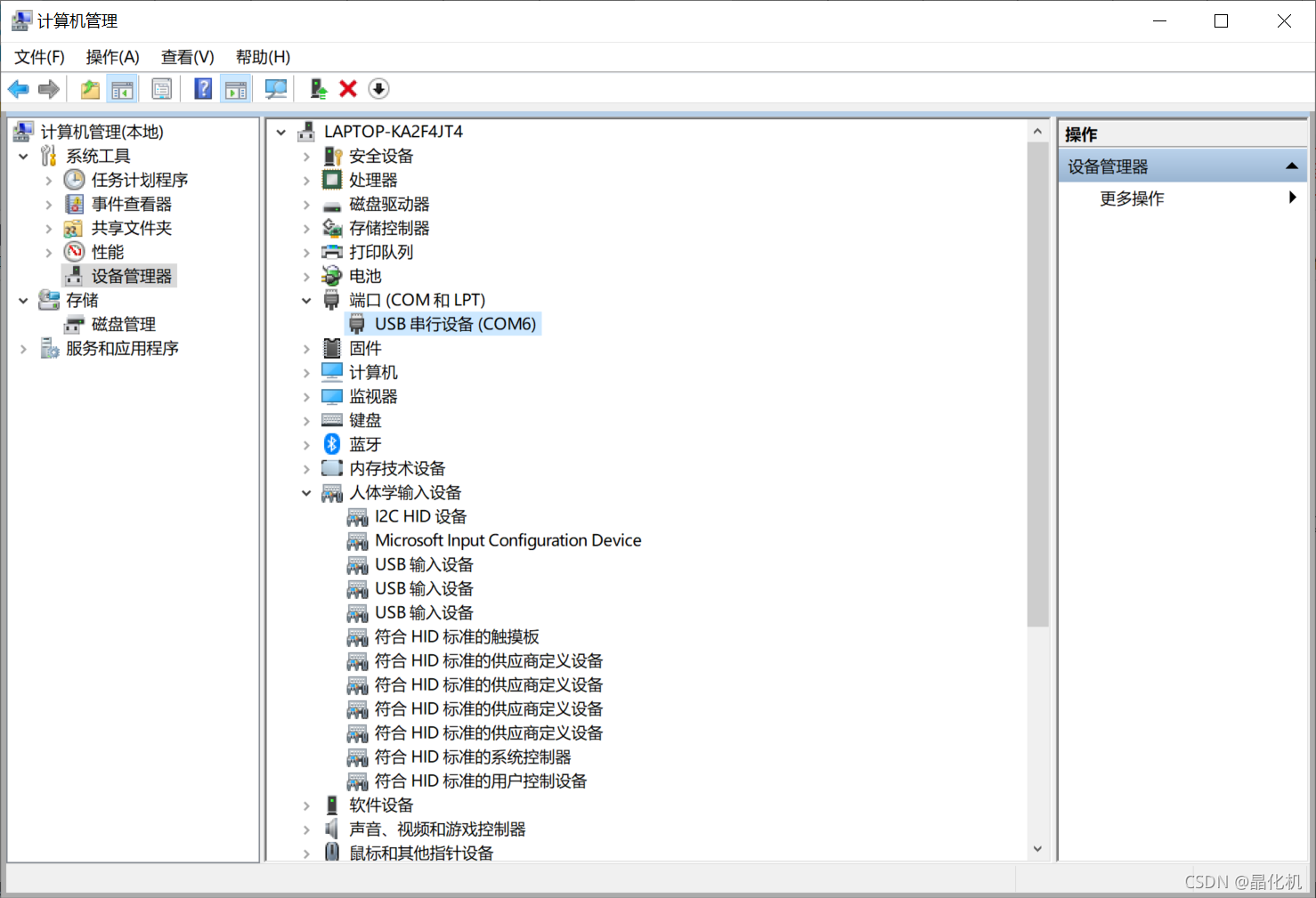

连了3.3V+GND两条线后完成板子上电，WIN10设备管理器将自动为你安装驱动。

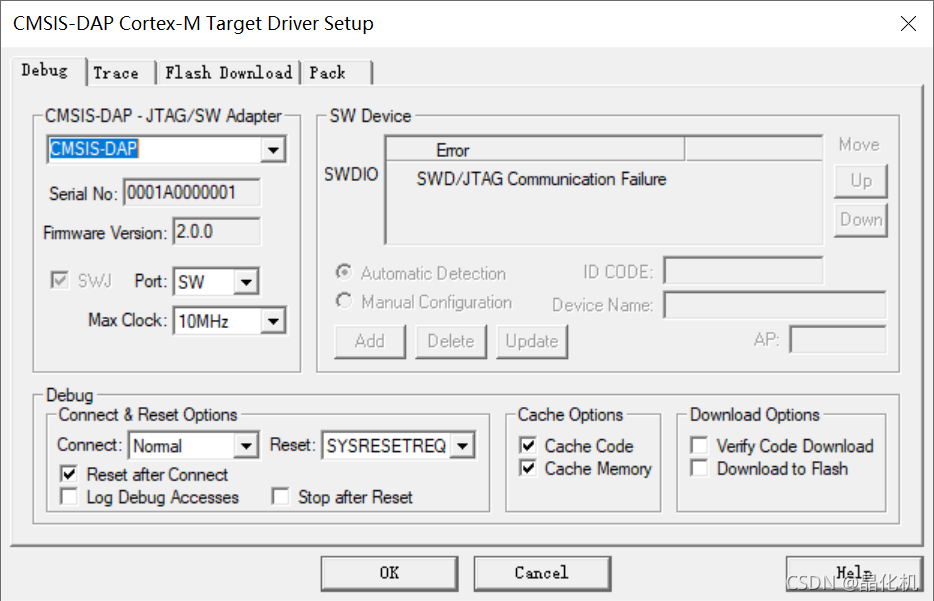

2.当你遇到“swd/jtag communication failure”时，请注意swd/jtag是用来下载/调试程序的。
虽然咱也不晓得这仿真器连了四根线到板子后（上面一排中的SWCLK，SWDIO，3.3V，下面一排中的GND）为啥不能一上来就用CMSIS DAP Debugger，但你要是遇到了和我一样的问题，有两种解决办法，至于原理，博主也很郁闷。
这里提一下，指导手册上第2页写的“板子上印制SWD，CLK，实际对应SWDIO SWCLK”，这句话应该说的是stm32上的TMS，TCLK对应仿真器上的SWDIO SWCLK。

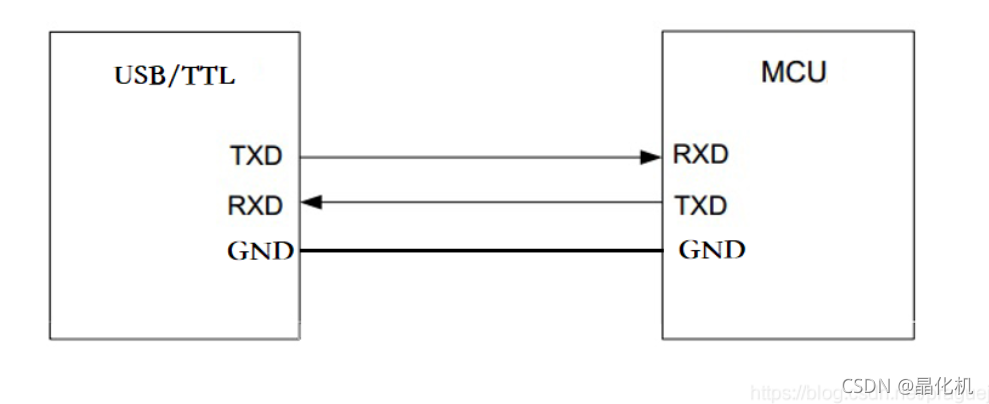

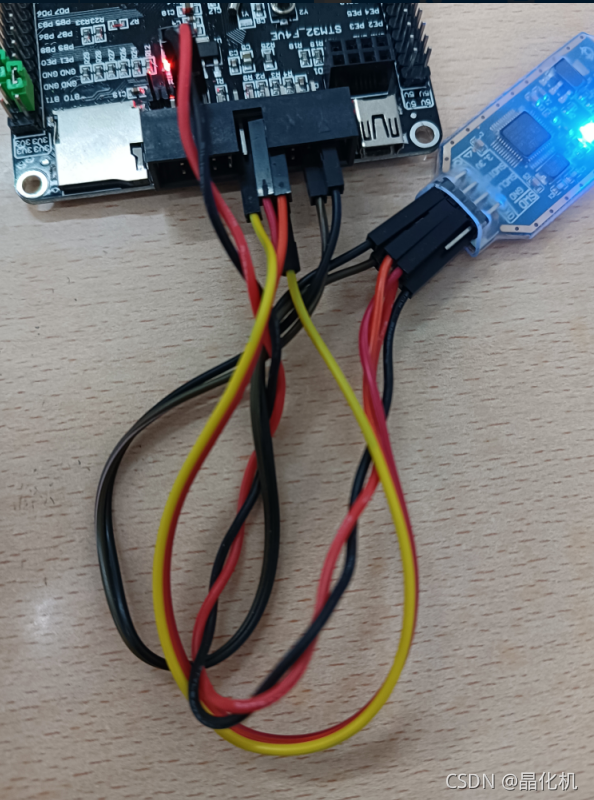

解决方法一：仿真器除了连上述四根线到板子，还要连下面一排中的TXD，RXD两根线（参见解决方法二中的Tx、Rx连线，注意这是交叉连线），这就很奇怪了。不过，能用就行。

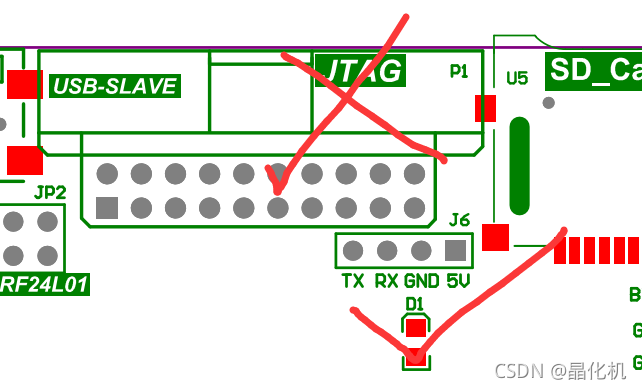

解决方法二：不用jtag接口，而是ISP接口，区别是前者可以调试、下载，后者仅能下载。
没错就是这个玩意：

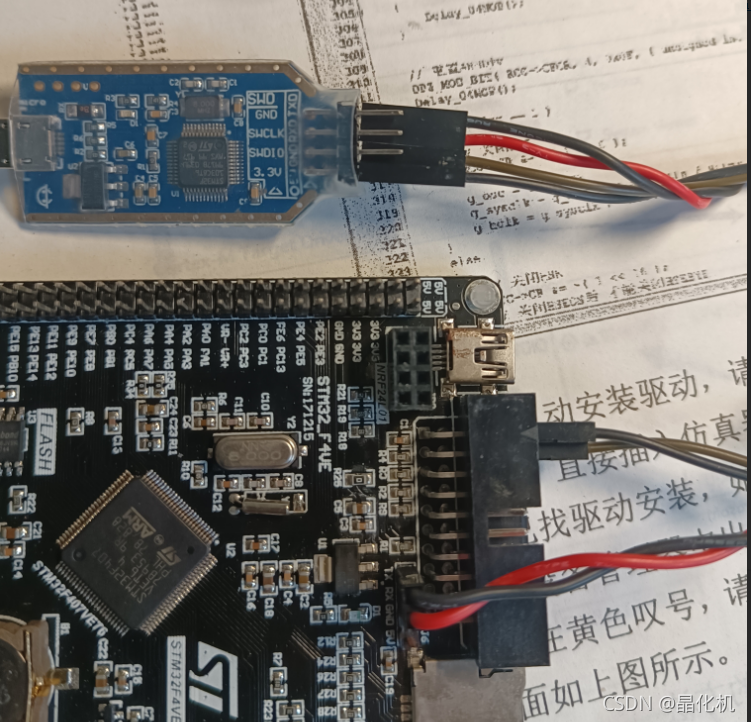

【注意该图有误，stm32板子上的Tx，Rx线（红黑两线）要互相换位以下，最终是要RXD 和 PA9（STM32 的 TXD）连， TXD 和PA10(STM32的 RXD连，不同设备间交叉连线】
接着，咱们来到软件Keil，编译这个项目，同时它也是你的实验一“无OSxxxx”。

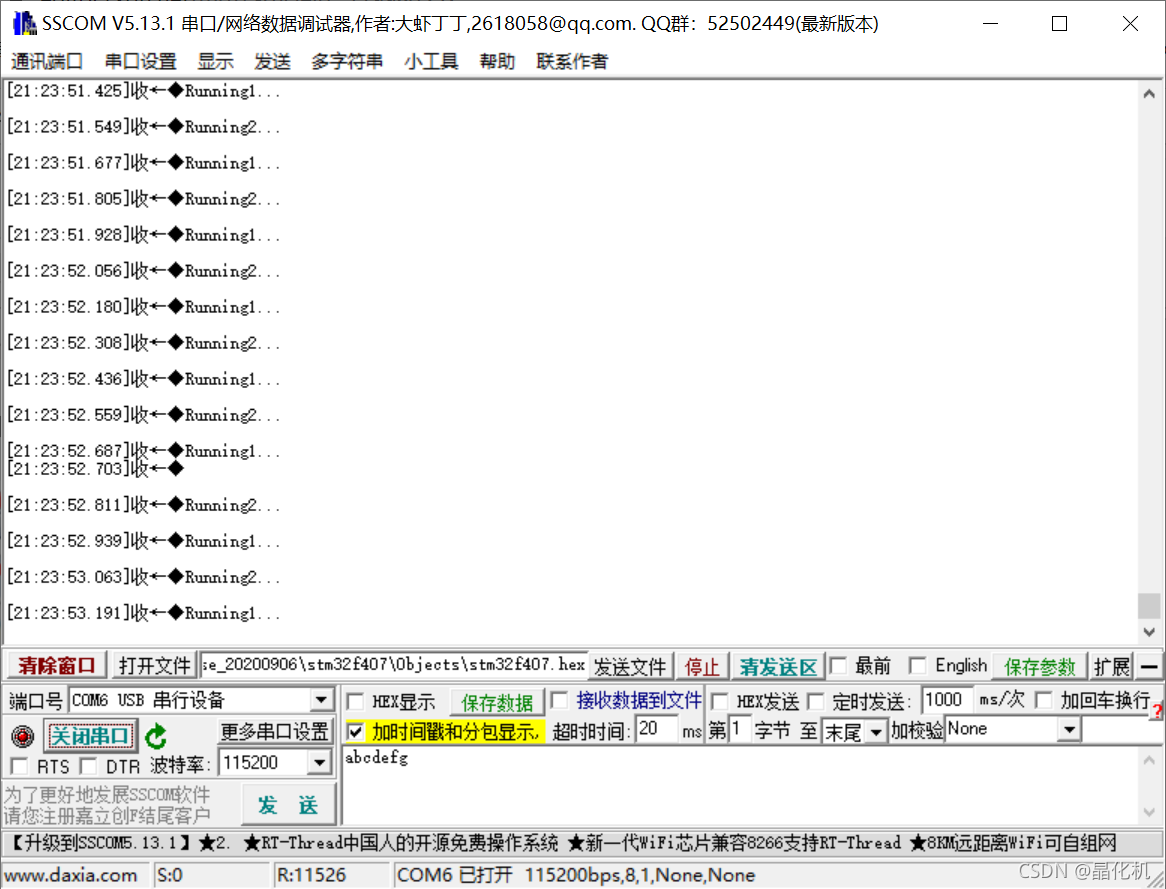

ISP下载过程就是：编译生成.hex的输出文件+SSCOM（串口调试工具）打开串口COM6（参见上文设备管理器的图）+SSCOM发送hex文件。
build后的hex文件在".\Objects" 目录下。不过，用SSCOM过程中遇到了无法解决的错误，没有尝试成功。之后，尝试FlyMcu解决了问题：http://www.mcuisp.com/software/FlyMcu.rar
解决过程如下:
1.Boot0、Boot1、RST
当Boot0设置为高电平，当Boot1设置为低电平时，程序的引导源为引导装载程序，也就所谓的串口ISP程序下载方式（为什么称之为引导装载程序：因为芯片在出厂时在芯片ROM内部固定区域已经固化了串口ISP方式的引导代码，选择串口ISP下载的方式就是选择芯片内部引导装载程序，通过内部固化的程序进行芯片ROM的编程或烧写）详细操作步骤如下：
1.把 B0 接 V3.3（保持 B1 接 GND）。
2. 按一下复位按键。（灯闪烁是因为板子预先烧写了个测试程序，摁复位键后，灯不再闪烁）
通过这两个步骤，我们就可以通过串口下载代码了。

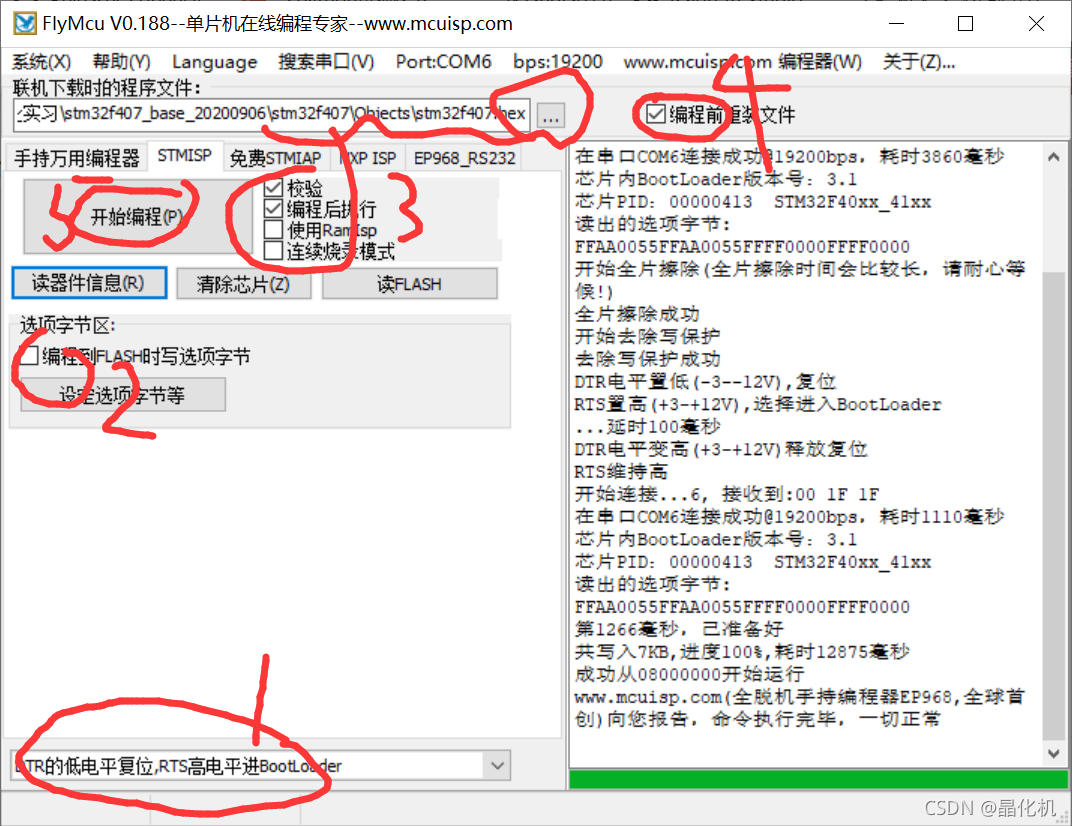

2.flymcu
下载完成之后，恭喜你可以进入实验1。
1
友情提示：
所给代码实现的功能为灯D2常亮，灯D3闪烁。

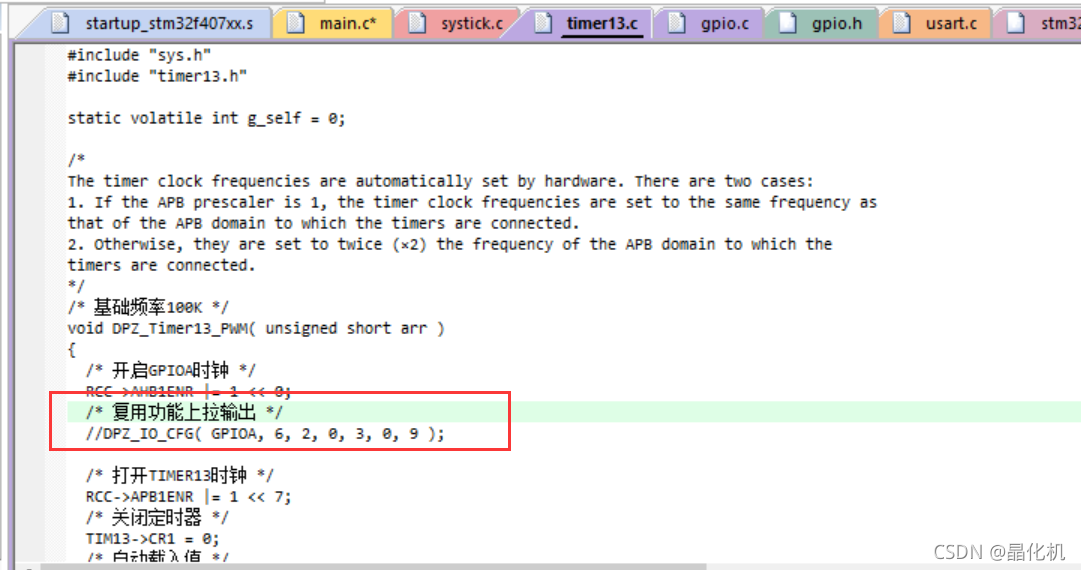

灯D2常亮是由于timer13.c中：

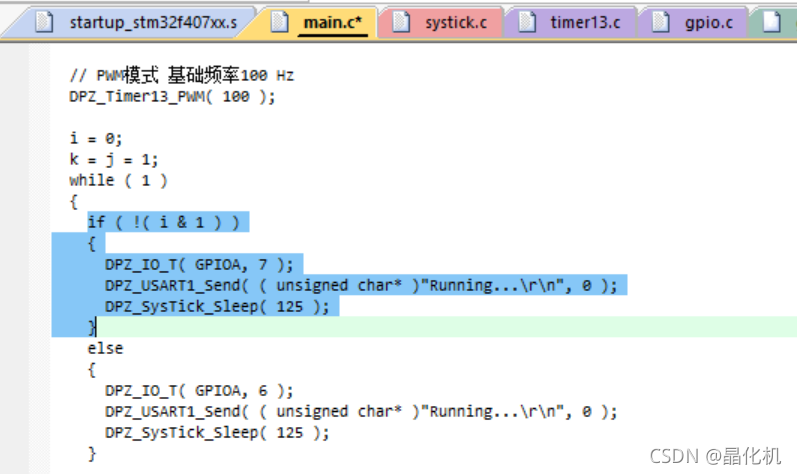

灯D3闪烁是由于main.c中：
如此修改即可以定时器中断方式交替点亮LED，同时输出GPIO状态。
2
可参考
https://blog.csdn.net/weixin_42108484/article/details/99681870

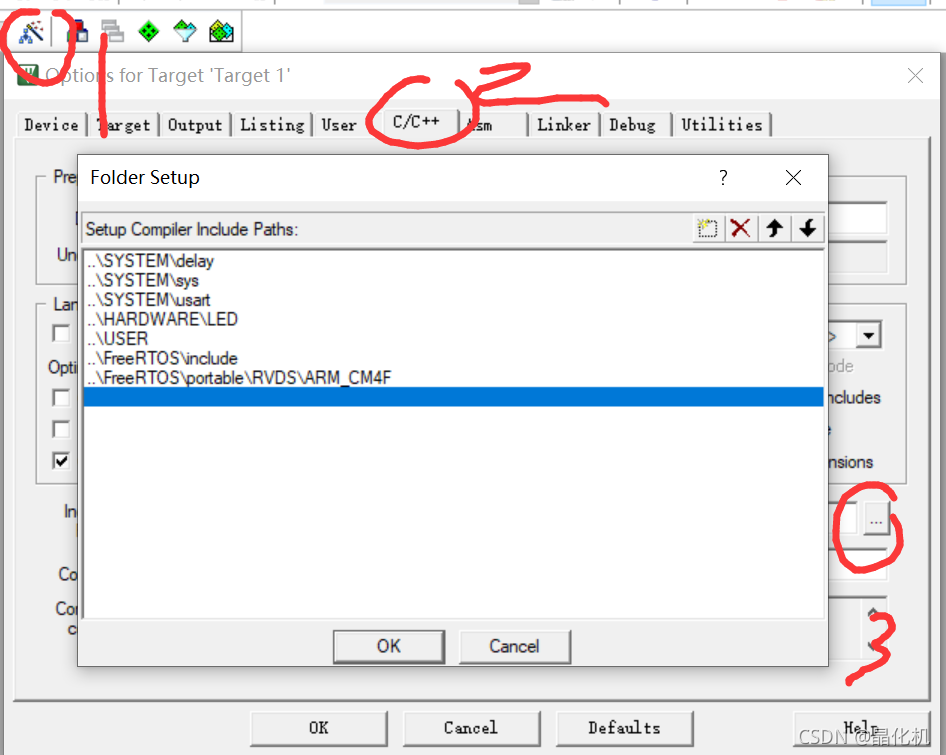

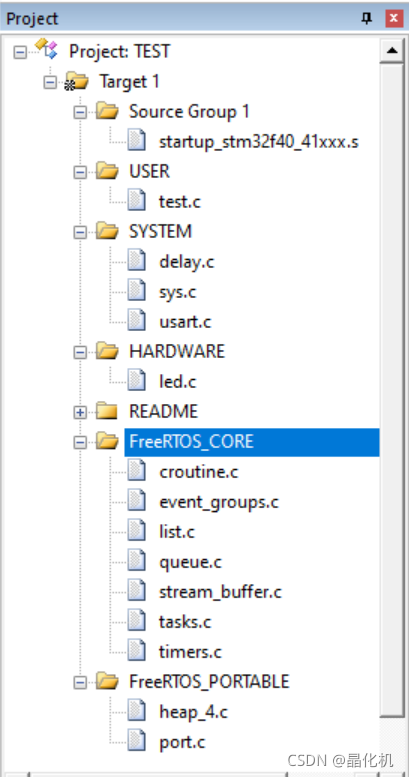

关于项目的文件组织，可搜索“新建 MDK5 工程”，涉及SYSTEM、HARDWARE等文件可参考STM32F407的工程模板（这里以原子的F4跑马灯工程为例，可去原子的开源论坛自行下载），待续…
