一、TCON（定时器/计数器T0、T1控制寄存器）
**1.作用：**是定时器/计数器T0、T1控制寄存器，同时锁存T0、T1溢出中断源和外部请求中断源等。
2.格式：
TF1：T1溢出中断标志。T1允许计数以后，从初始值开始计数，当产生溢出时由硬件置"1"TF1。直到CPU响应中断时，才由硬件清“0”
TR1:定时器T1的运算控制位。该位由软件置位和清零。当GATE（TMOD.7，TMOD高位设置定时器1，地位设置定时器0）=0，TR=1时就允许T1开始计数，TR=0时禁止T1计数。当GATE（TMOD.7）=1，TR=1且INT1输入高电平时，才允许T1开始计数。

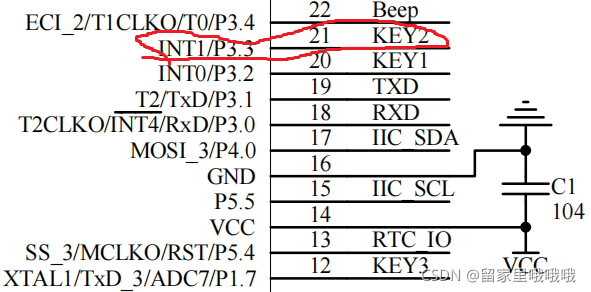

IE1:外部中断1请求源（INT1/P3.3）标志。IE=1时，外部中断向CPU请求中断，当CPU响应该中断时硬件清“0”IE1。
IT1:外部中断源1触发控制位。IT1=0，上升沿或下降沿均可触发外部中断1。IT1=1,外部中断1控制为下降沿触发方式。
二、TMOD（定时器/计数器工作模式寄存器）
**1.作用：**设置定时和计数功能，以及操作模式的设置。
2.格式：
GATE:控制定时器，置1时只有INT1/0脚为高及TR1/0控制位置1时才可以打开定时器/计数器。
C/T~：控制定时器0/1作为定时器或计数器。0为定时器，1为计数器。
M1\M0:结合来进行模式选择，TMOD.5/TMOD.4为例：
三、AUXR(辅助寄存器)
1.作用：
STC15系列单片机是IT的8051单片机，为兼容传统8051，定时器0、定时器1,和定时器2复位后是传统8051的速度，即12分频，这是为了兼容传统8051。但也可不进行12分频，通过设置新增加的特殊功能寄存器AUXR，将TO，T1，T2设置为1T。
2.格式：
T0(1、2)x12：定时器0(1)速度控制位
0：定时器是传统8051速度，12分频
1：定时器是传统8051速度的12倍，不分频
注意：如果UART1/串口1用T1作为波特率发生器，则由T1x12决定UART1/串口1是12T还是1T
UART_M0x6：串口1模式0的通信速度设置位。
0：串口1模式0是传统8051单片机串口速度，12分频
1：串口1模式0是传统8051单片机串口速度的6倍，2分频
T2R:定时器2允许控制位。为1时，允许定时器工作。
T2_C/~T:控制定时器2作为定时器还是计数器。为1用作计数器。
注意：如果串口1/串口2用T2作为波特率发生器，则由T1x12决定串口1/串口2是12T还是1T
EXTRAM:内部/外部RAM存取控制位。
0，允许使用逻辑上在片外、物理上在片内的扩展RAM
1，禁止使用逻辑上在片外、物理上在片内的扩展RAM
SIST2：串口1(UART1)选择定时器2作波特率发生器的控制位
0.选择定时器1作为串口1(UART1)的波特率发生器；
1，选择定时器2作为串口1(UART1)的波特率发生器，此时定时器1得到释放，可以作为独立定时器使用

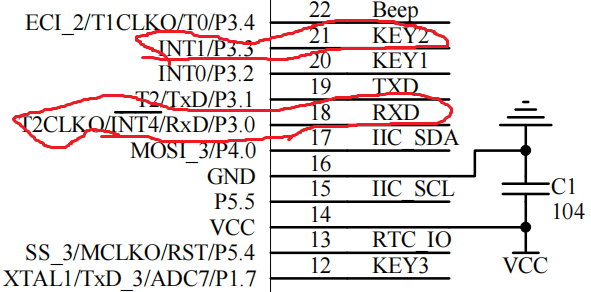

四、INT_CLKO(AUXR2)外部中断允许和时钟输出寄存器。
格式：
EX4：外部中断4(INT4)中断允许位。
EX4=1允许中断，EX4=0禁止中断。外部中断4(INT4)只能下降沿触发。
EX3：外部中断3(INT3)中断允许位。
EX3=1允许中断，EX3=0禁止中断。外部中断3(INT3)也只能下降沿触发。
EX2：外部中断2(INT2)中断允许位。
EX2=1允许中断，EX2=0禁止中断。外部中断2(NT2同样只能下降沿触发。
TOCLKO:是否允许将P3.5/T1脚配置为定时器0(TO)的时钟输出TOCLKO（1是，0否）
当为1时——输出时钟频率=TO溢出率/2
若定时器/计数器TO工作在定时器模式0(16位自动重装载模式)时，
如果C/T=0，定时器/计数器TO是对内部系统时钟计数，则：
TO工作在1T模式(AUXR.7/T0x12=1，不分频)时的输出频率=(SYSclk)(65536-[RL_THO，RL_TL0]/2
TO工作在12T模式(AUXR.7/T0x12=0，12分频)时的输出频率=(SYSclk)/12/(65536-[RL_ TH0，RL_TL0)/2
如果C/T=1，定时器/计数器TO是对外部脉冲输入(P3.4/TO)计数，则：
输出时钟频率=(TO Pin CLK)/(65536-[R_THO,RL_TLO])/2
若定时器/计数器TO工作在定时器模式2(8位自动重装模式)，
如果CT=0，定时器/计数器T1是对内部系统时钟计数，则：
TO工作在1T模式(AUXR.7/T0x12=1)时的输出频率=(SYSclk)/(256-TH0)/2
TO工作在12T模式(AUXR.7/T0x12=0)时的输出频率=(SYSclk)/12/(256-THO)/2
如果C/T=1，定时器/计数器TO是对外部脉冲输入(P3.4/TO)计数，则：
输出时钟频率=(TO_Pin CLK)/(256-TH0)/2
TICLKO：是否允许将P3.4/T0脚配置为定时器1(T1)的时钟输出TICLKO（1是，0否）
当为1时——将P3.4/T0管脚配置为定时器1的时钟输出TICLKO，输出时钟频率=T1溢出率/2
若定时器/计数器T1工作在定时器模式0(16位自动重装载模式)，
如果C/T=0，定时器/计数器T1是对内部系统时钟计数，则：
TI工作在IT模式(AUXR.6/T1x12=1)时的输出频率=(SYSclk)/(65536-[RL TH1，RL TL1])/2
T1工作在12T模式(AUXR.6/T1x12=0)时的输出频率=(SYSclk)/12/(65536-[RL_TH1，RL_TL1])/2
如果C/T=1，定时器/计数器T1是对外部脉冲输入(P3.5/T1)计数，则：
输出时钟频率=(T1_Pin CLK)/(65536-[RL_TH1，RL_TL1])/2
若定时器/计数器T1工作在模式2(8位自动重装模式)，
如果C/T=0，定时器/计数器T1是对内部系统时钟计数，则：
T1工作在1T模式(AUXR.6/T1x12=1)时的输出频率=(SYSclk)/(256-TH1)/2
T1工作在12T模式(AUXR.6/T1x12=0)时的输出频率=(SYSclk)/12/(256-TH1)/2
如果CT=1，定时器/计数器T1是对外部脉冲输入(P3.5/T1)计数，则：
输出时钟频率=(T1 Pin CLK)/(256-TH1)/2
T2CLKO：是否允许将P3.0脚配置为定时器2(T2)的时钟输出T2CLKO
1：允许将P3.0脚配置为定时器2的时钟输出T2CLKO，输出时钟频率=12溢出率/2
如果T2 C/T=0，定时器/计数器T2是对内部系统时钟计数，则：
T2工作在1T模式(AUXR.2/T2x12=1)时的输出频率=(SYSclk)/(65536-[RL_TH2, RL_TL2]/2T2工作在12T模式(AUXR2/T2×12-0)时的输出频率=(SYSclk)/12/(65536-[RL_TH2，RL_TL2])/2
如果T2 CT=1，定时器/计数器T2是对外部脉冲输入(P3.1/T2)计数，则：
输出时钟频率=(T2 _Pin_CLK)/(65536-[RL_TH2，RL_TL2])/2
如果T2 CT=1，定时器/计数器T2是对外部脉冲输入(P3.1/T2)计数，则：
输出时钟频率=(T2 Pin CLK)/(65536-[RL TH2，RL_TL2])/2
0：不允许将P3.0脚配置为定时器2(T2)的时钟输出T2CLKO
五、IE（中断允许寄存器）
1.格式
EA：CPU的总中断允许控制位。EA=1，CPU开放中断。EA=0，CPU屏蔽所有的中断申请。
ET1（0）=定时/计数器T1（0）的溢出中断允许位。ET1（0）=1,允许T1（0）中断。
六、IP（中断优先级控制寄存器）
1.格式：
PT1(0):定时器1（0）中断优先级控制位。
当PT1(0)=1，定时器1（0）为最高优先级中断。
七、IE2（定时器T2\T3\T4的中断控制寄存器）
格式：
ET3（4、2）：定时器3（4、2）的中断允许位。（1允许，0禁止）
ES4（3、2）：串行口4（3、2）中断允许位。（1允许，0禁止）
ESPI:SPI中断允许位。（1允许，0禁止）
八、T4T3M（定时器T4和T3的控制寄存器）
格式：
各个位置与AUXR差不多，故参考上面
