[嵌入式]STM32CubeMX(三）：外部中断EXTI

前言：
1、软件：keil5,STM32CubeMX
2、STM32板子：STM32F103VET6
4、按键管脚：PA0 PC13
5、LED管脚： PB0 PB1 PB5

怎么用外部中断点灯？

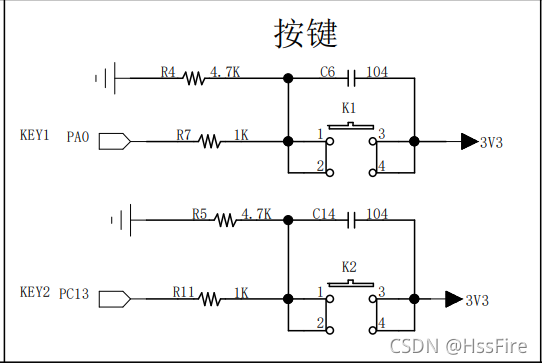

1.知道原理：

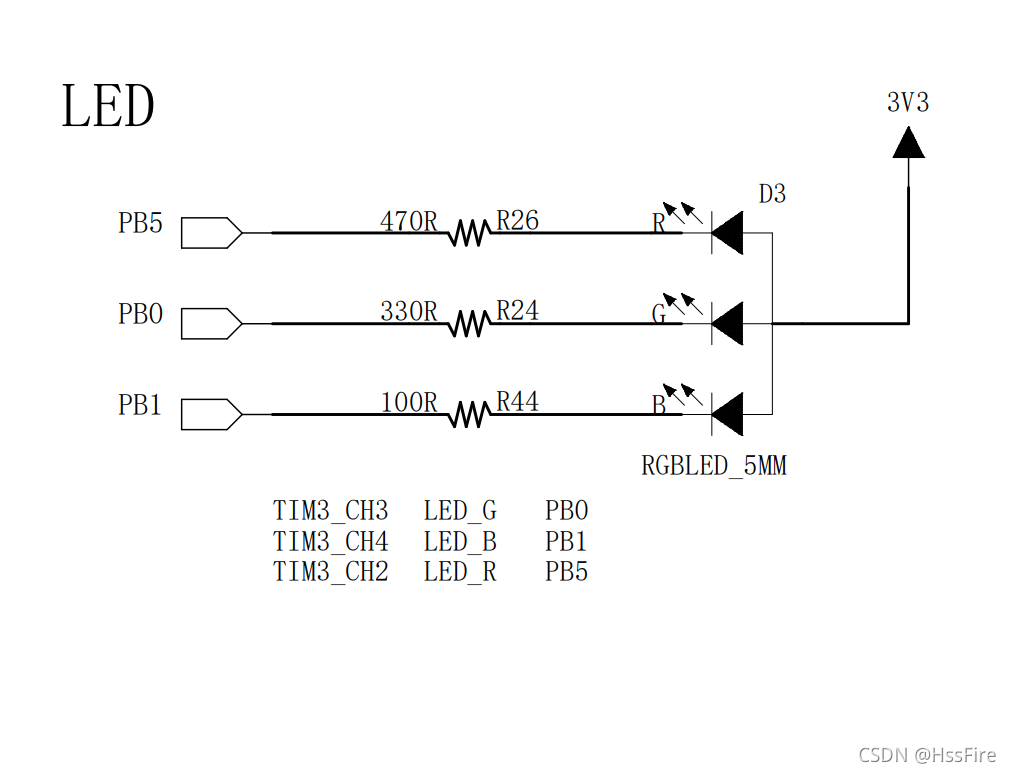

绿灯的io口是PB0,蓝灯的io口是PB1,红灯的io口是PB5,外部中断按键KEY1:PA0,外部中断按键KEY2：PC13,
当按键按下PA0或者PC13IO口输入高电平,检测到上升沿，或者松开检测到下降沿，使PB0,PB1,PB5,IO口为低电平就能点亮

2.配置STM32CubeMX：

找到LED的IO口配置为高电平（输出模式），找到按键的IO口配置（外部中断模式）。

3.你要写的代码：

我这里用KEY1和KEY2来控制绿灯蓝灯切换。

void Delay(unsigned int i)//延时
{
	while(i--);
}

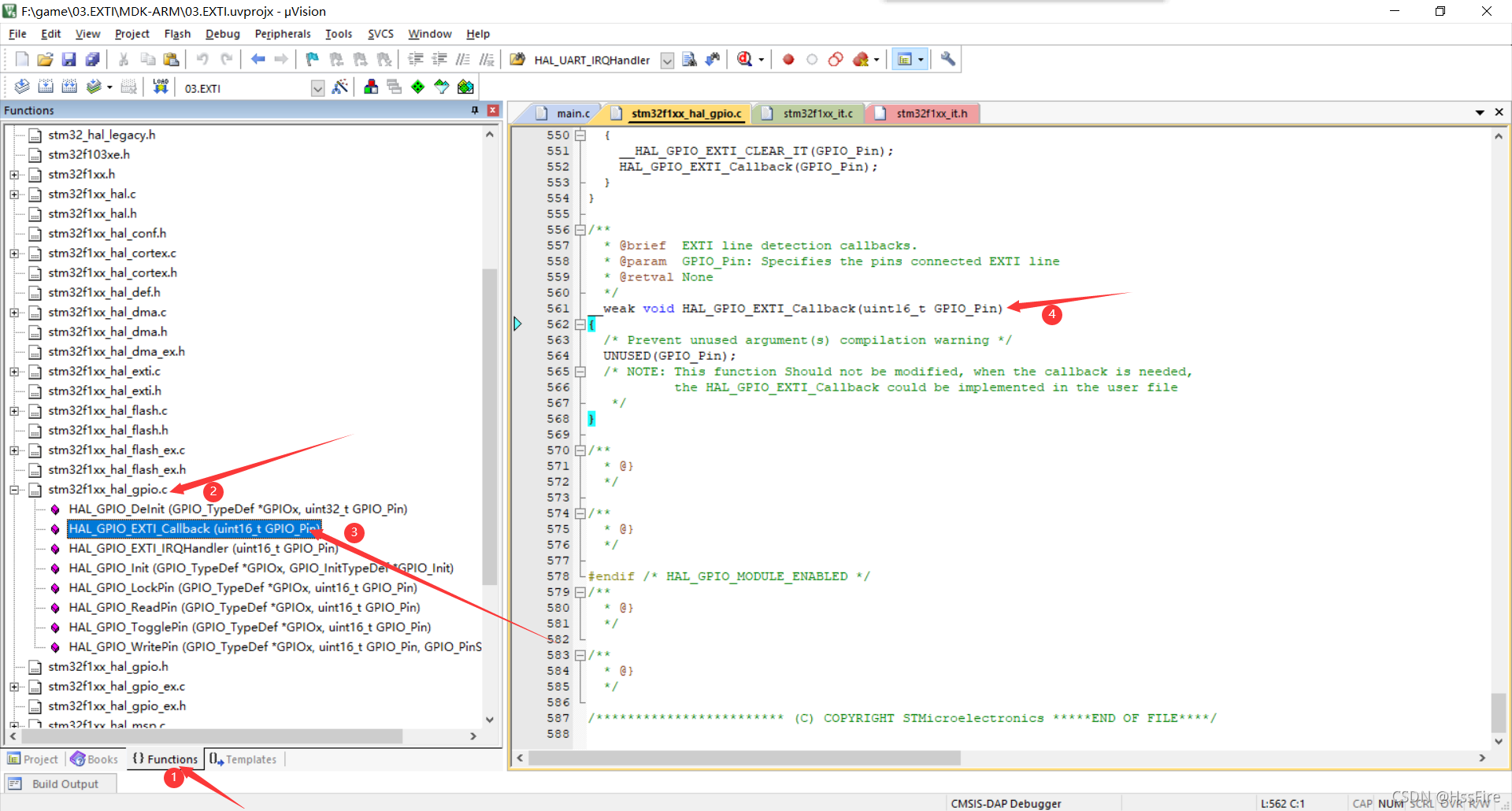

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
  if(GPIO_Pin==GPIO_PIN_0)
  {
   Delay(100);/* 延时一小段时间，消除抖动 */
    if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0)==SET)
    {
      HAL_GPIO_WritePin (GPIOB,GPIO_PIN_1 ,GPIO_PIN_RESET);
			HAL_GPIO_WritePin (GPIOB,GPIO_PIN_0 ,GPIO_PIN_SET);
    }
    __HAL_GPIO_EXTI_CLEAR_IT(GPIO_PIN_0);
  }
  if(GPIO_Pin==GPIO_PIN_13)
  {
     Delay(100);/* 延时一小段时间，消除抖动 */
    if(HAL_GPIO_ReadPin(GPIOC,GPIO_PIN_13)==SET)
    {
      HAL_GPIO_WritePin (GPIOB,GPIO_PIN_1 ,GPIO_PIN_SET);
			HAL_GPIO_WritePin (GPIOB,GPIO_PIN_0 ,GPIO_PIN_RESET);
    }
    __HAL_GPIO_EXTI_CLEAR_IT(GPIO_PIN_13);
  }

}

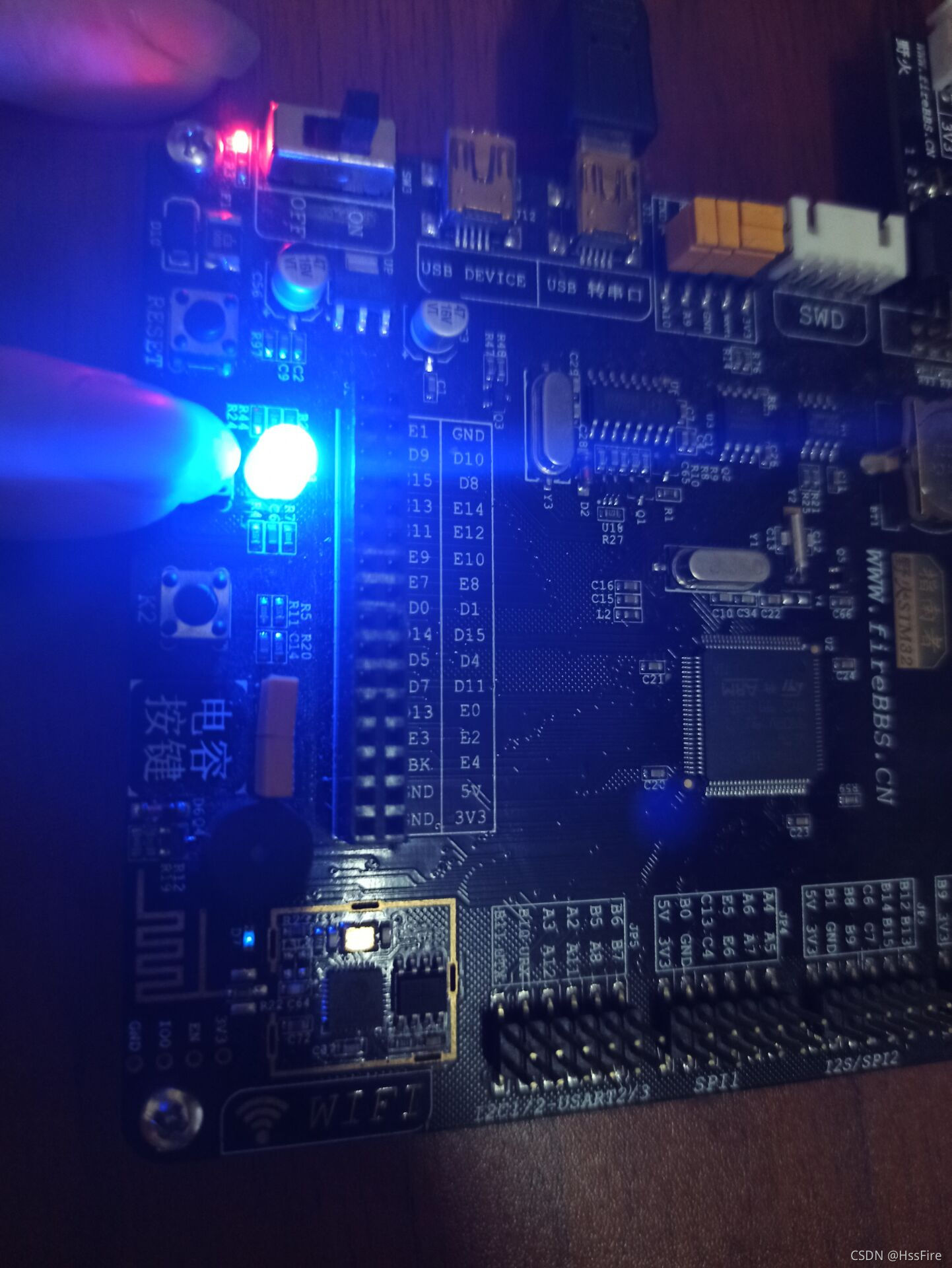

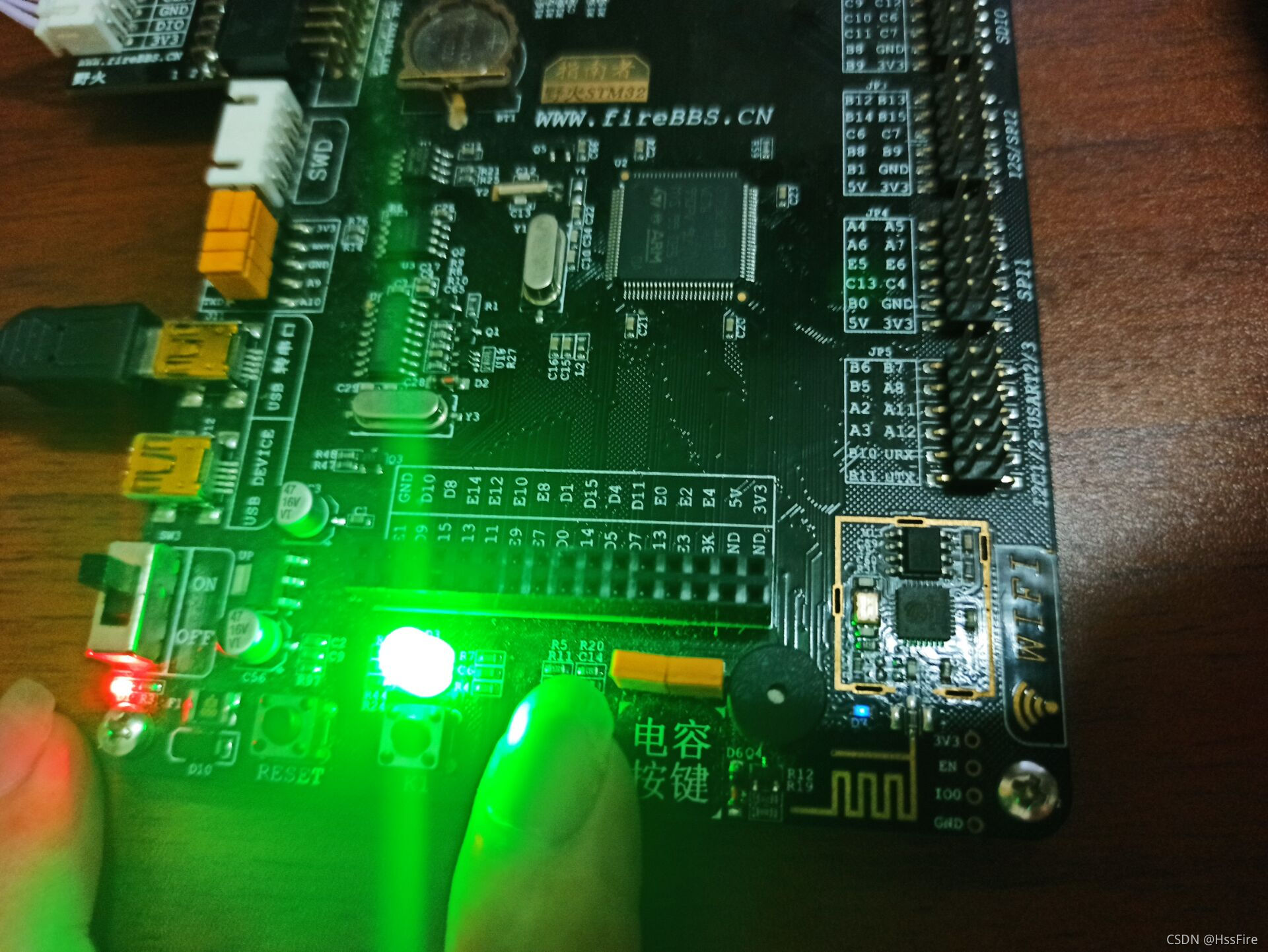

4.实现的效果：

具体过程：

1.配置CubeMX

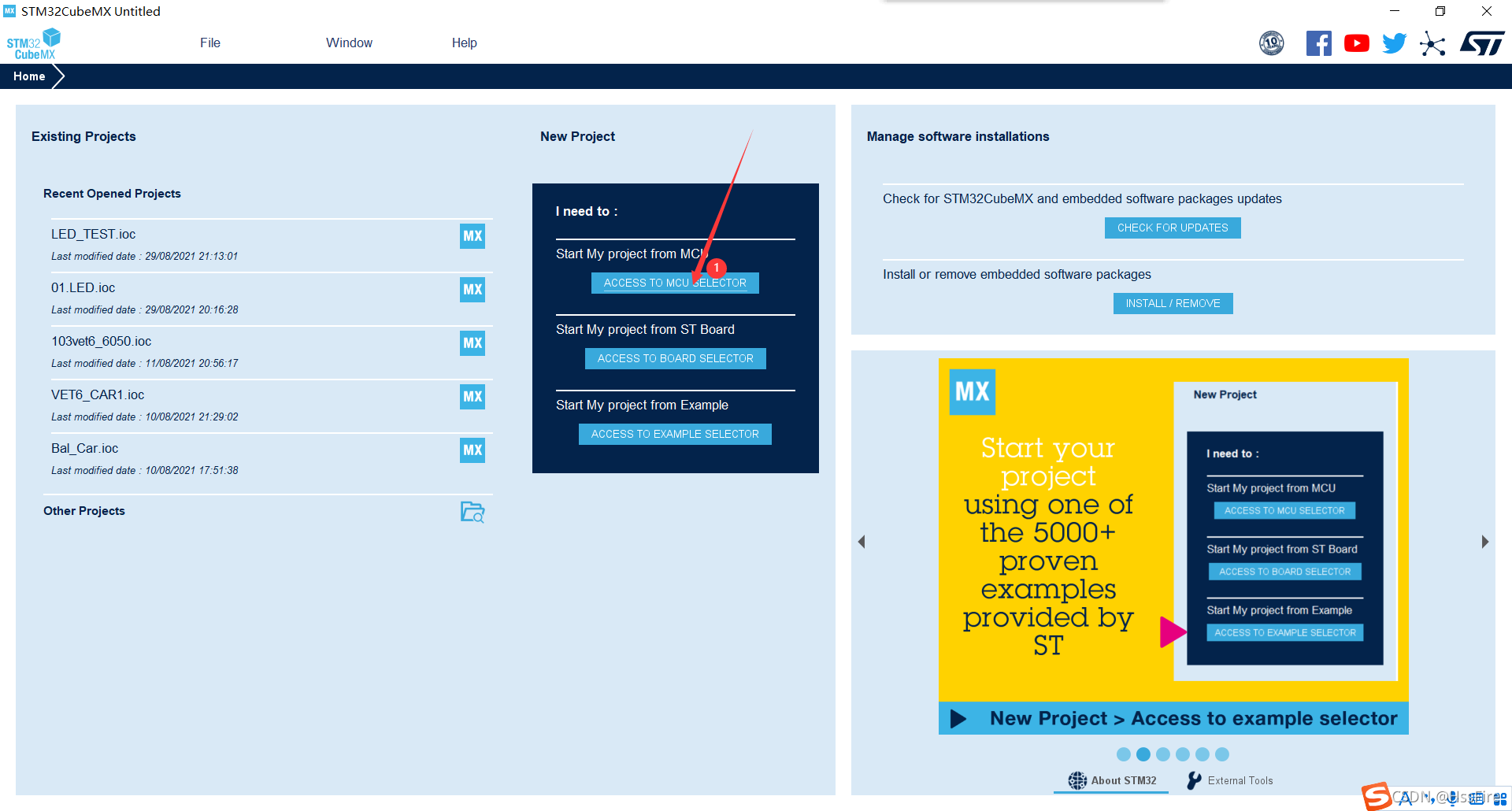

1.打开软件

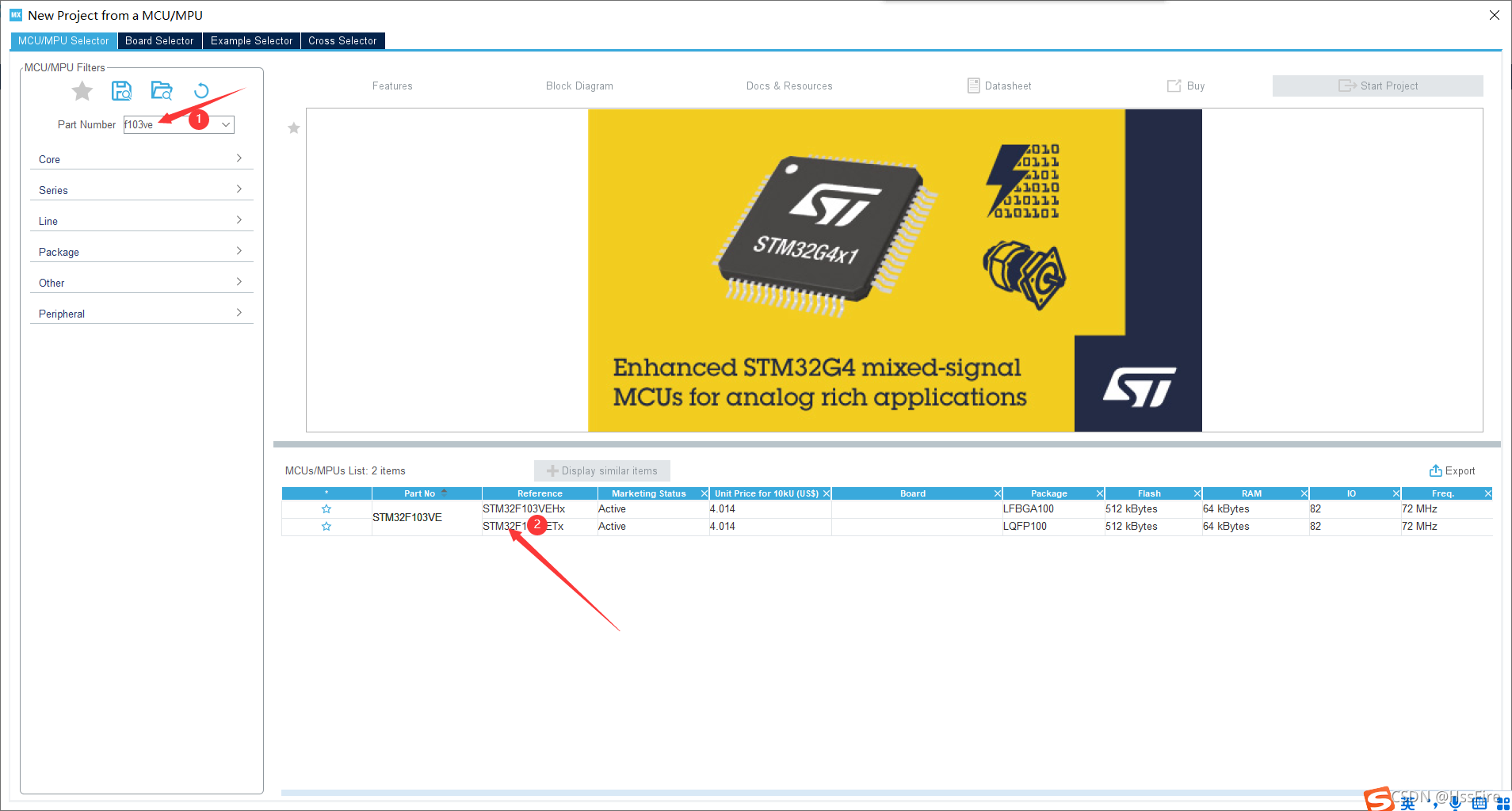

2.选择板子类型

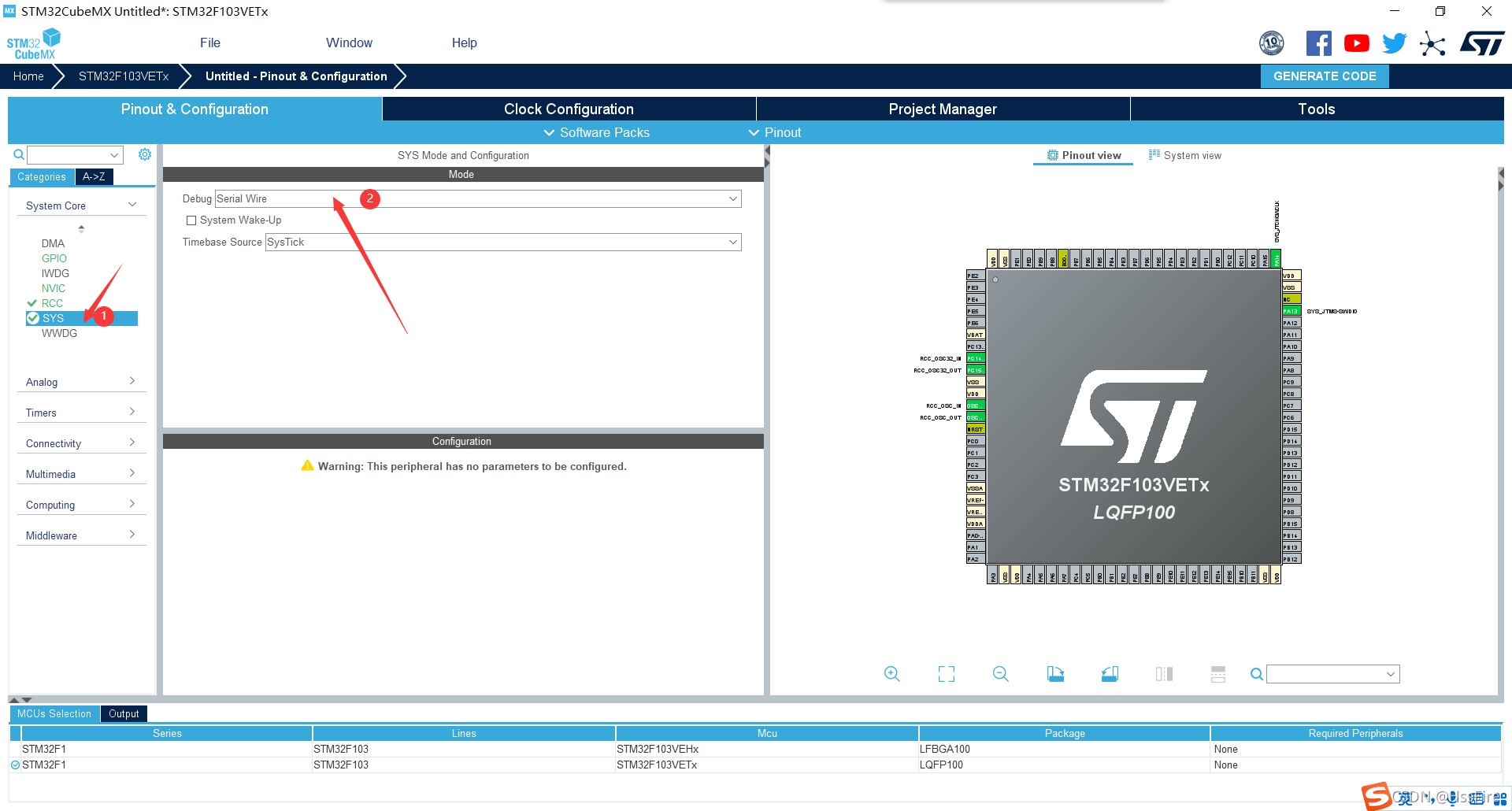

3.选择serial wire:

用于DAP和J-Link做下载

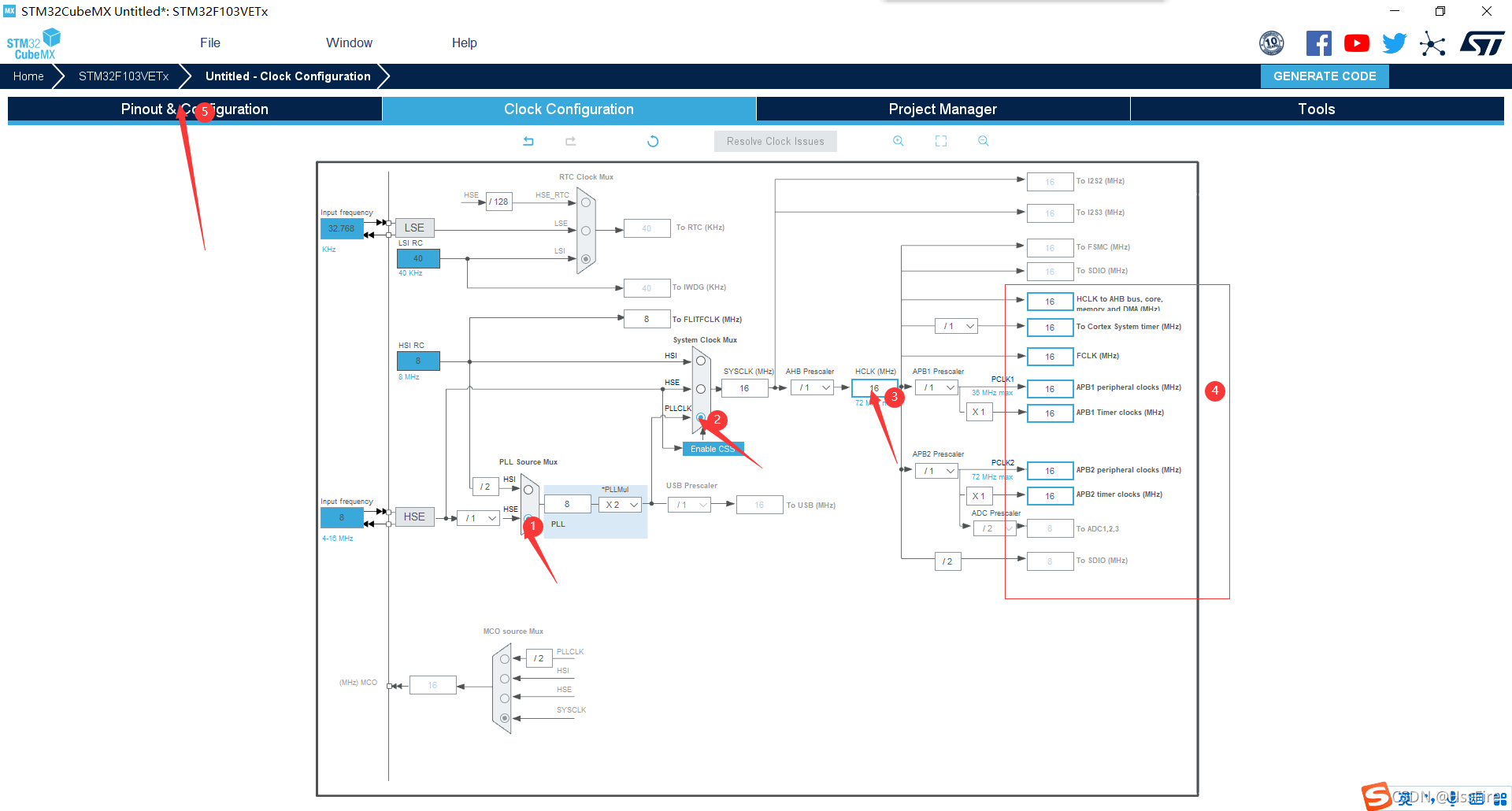

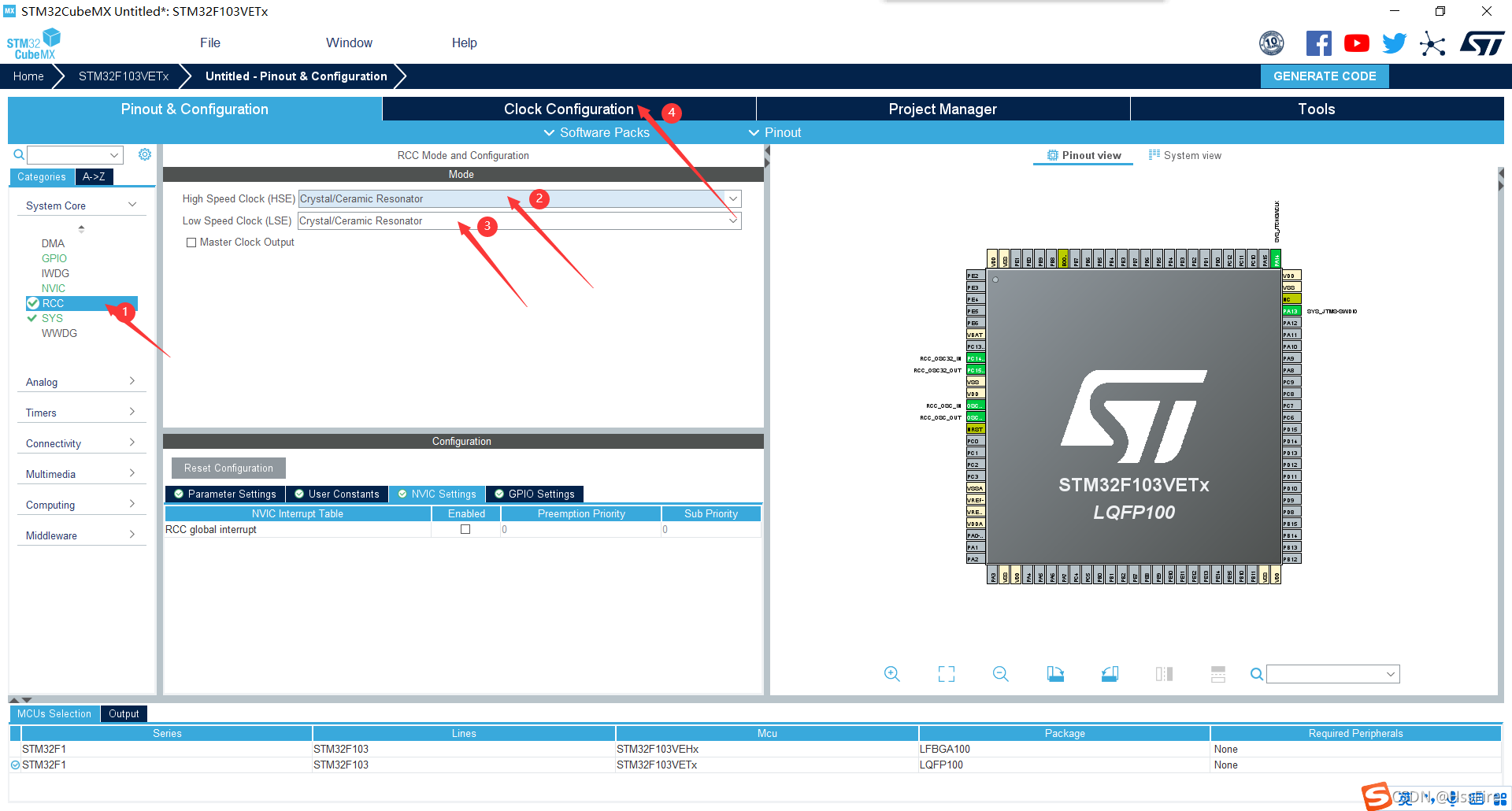

4.选择外部时钟：

高速时钟(HSE)选择外部晶振

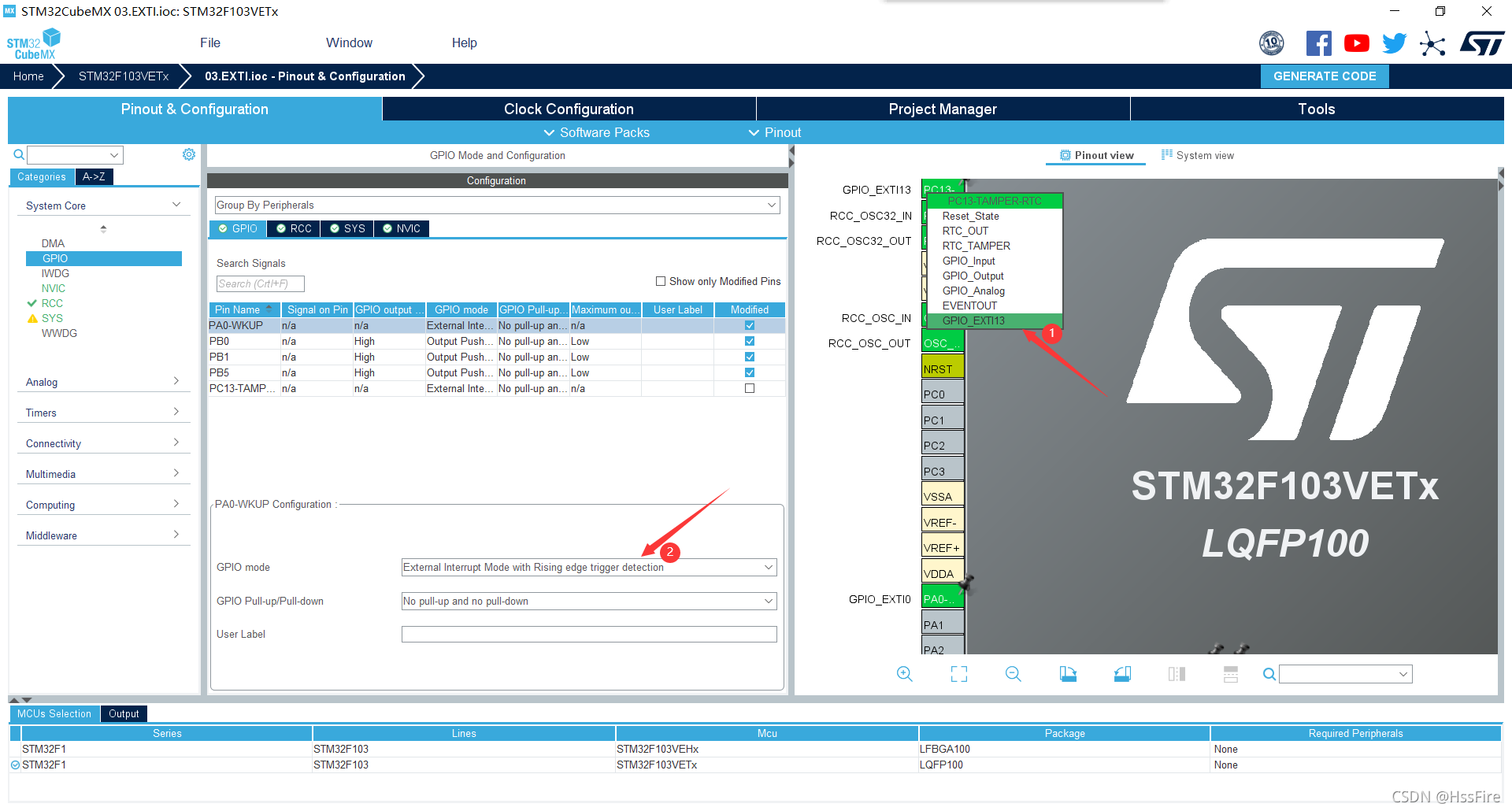

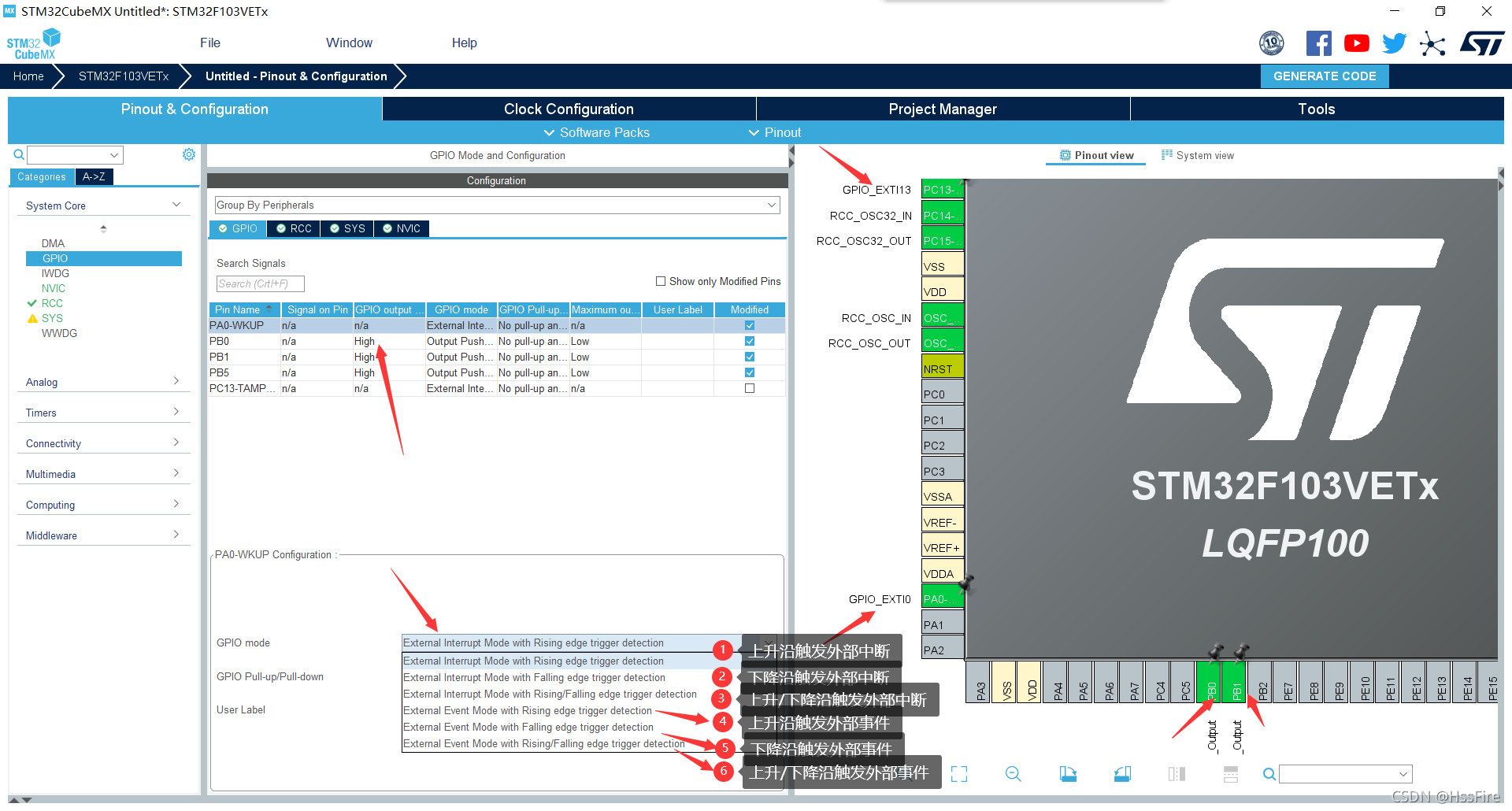

5.选择GPIO的IO口：

按键管脚：PA0 PC13 (EXTI模式）
LED管脚： PB0 PB1 PB5（输出模式）
模式：
上升沿触发的外部中断
下降沿触发的外部中断
上升/下降沿触发的外部中断
上升沿触发的事件中断
下降沿触发的事件中断
上升/下降沿触发的事件中断

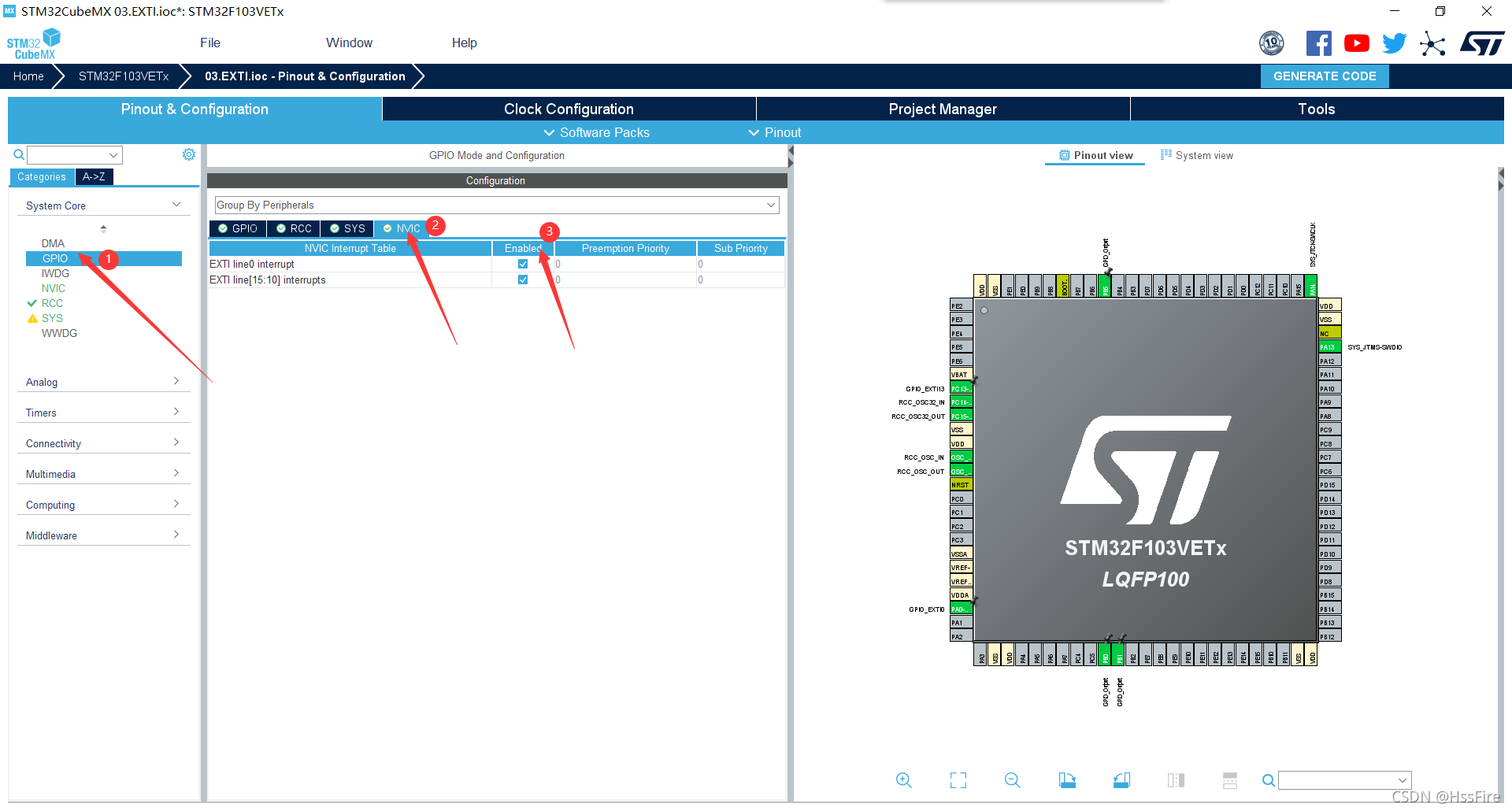

6.打开外部中断：

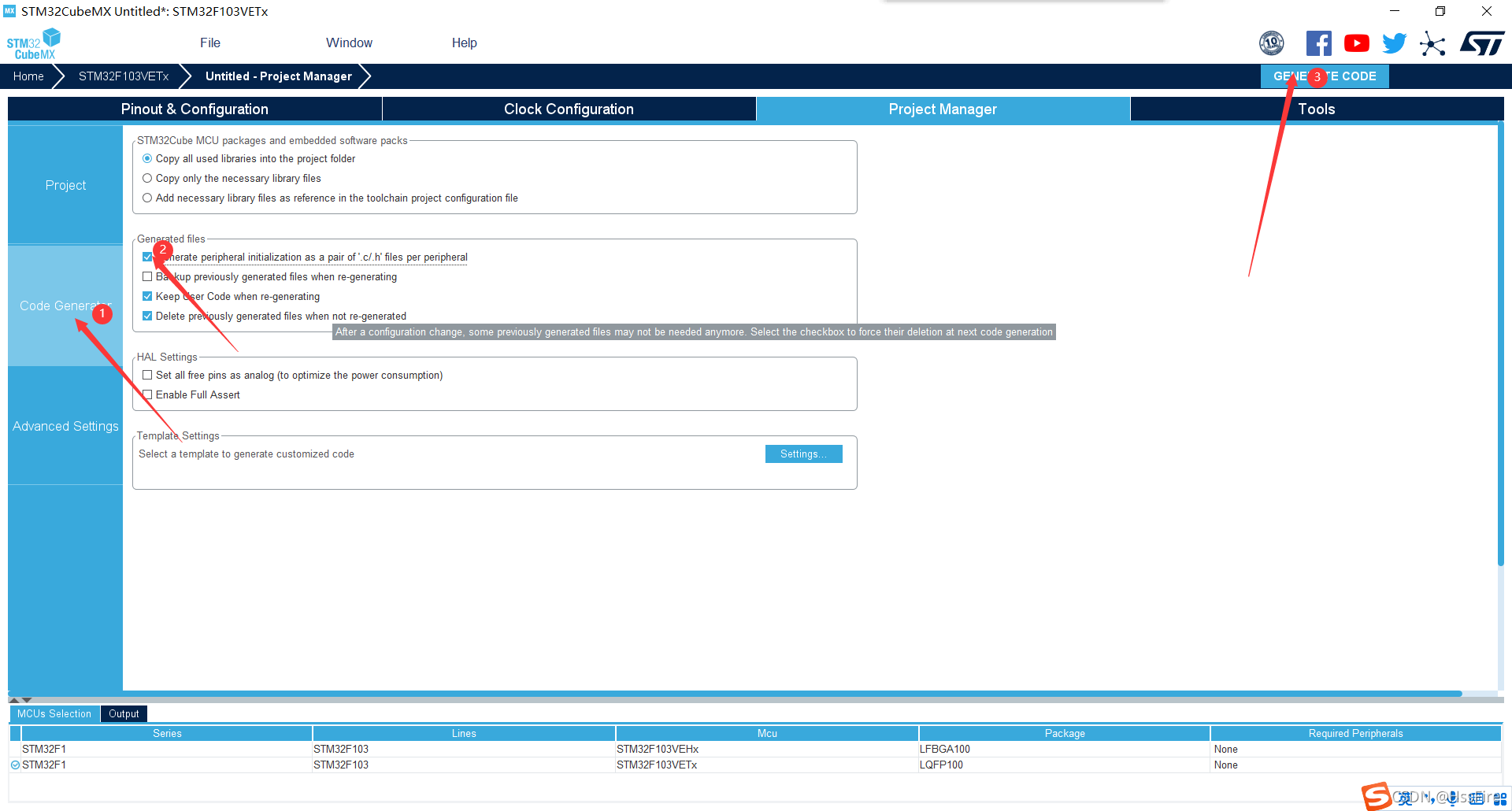

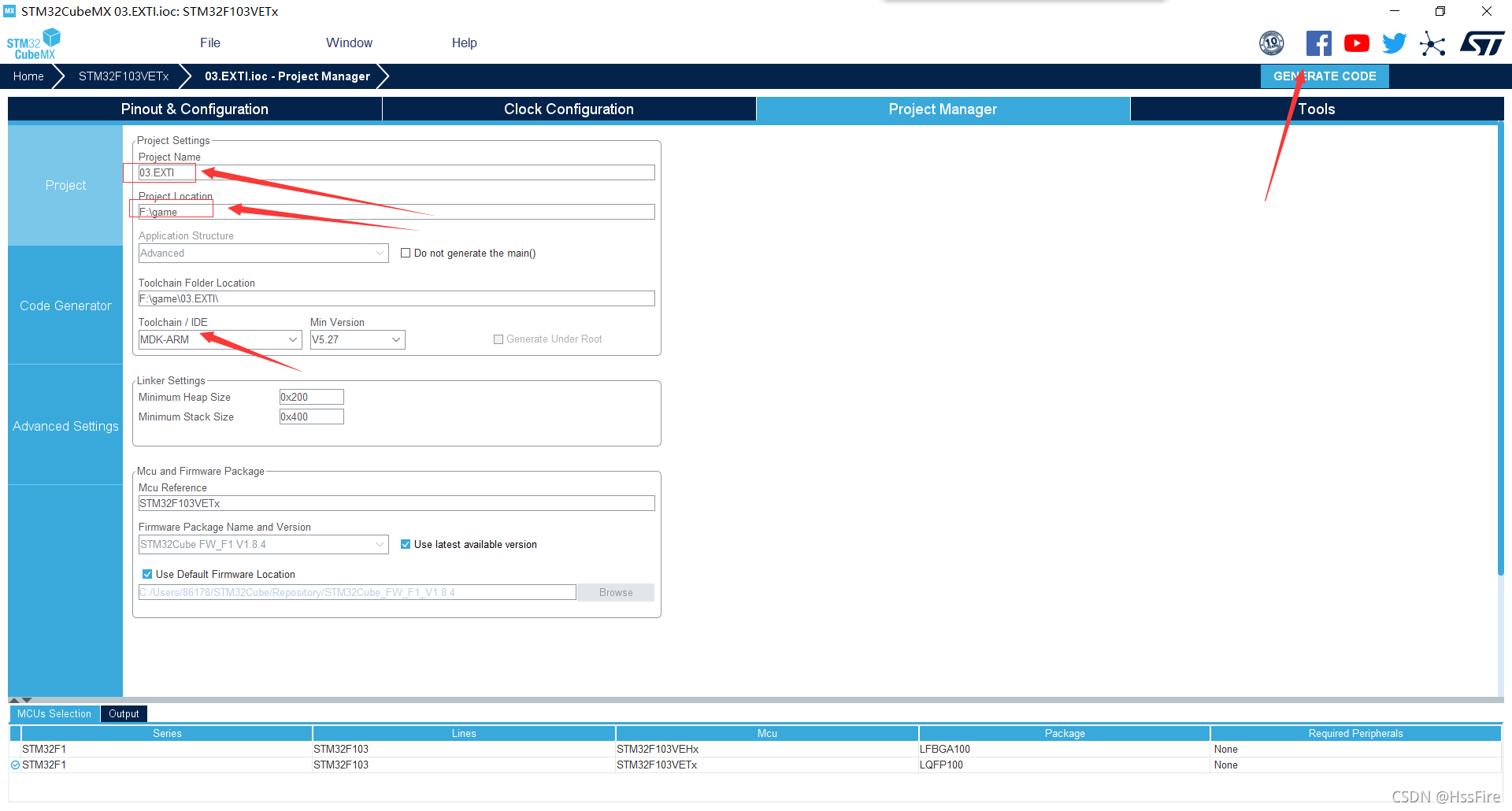

7.文件名和选择文件地址：

建议用英文名

2.在keil中编写代码实现功能：

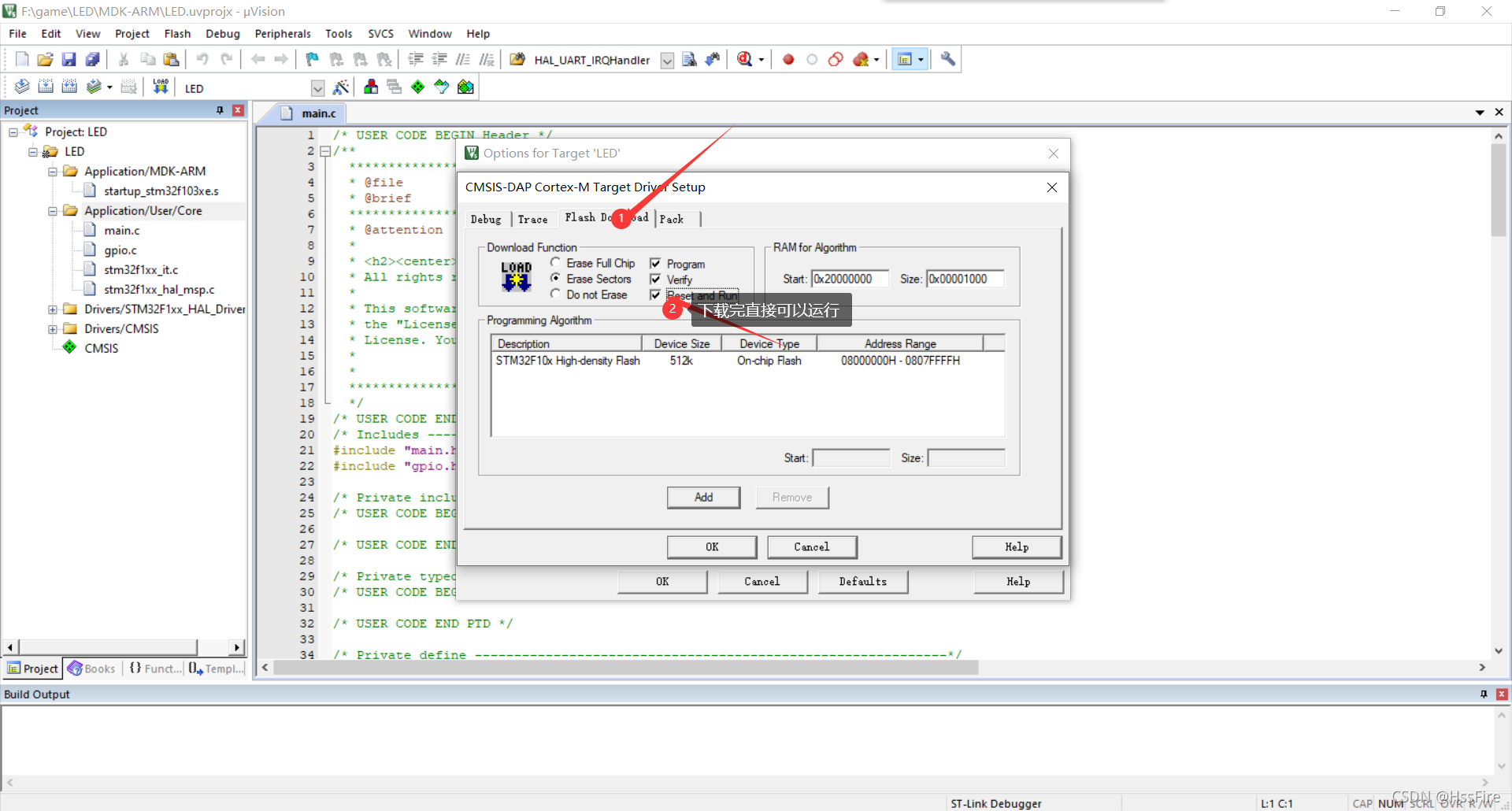

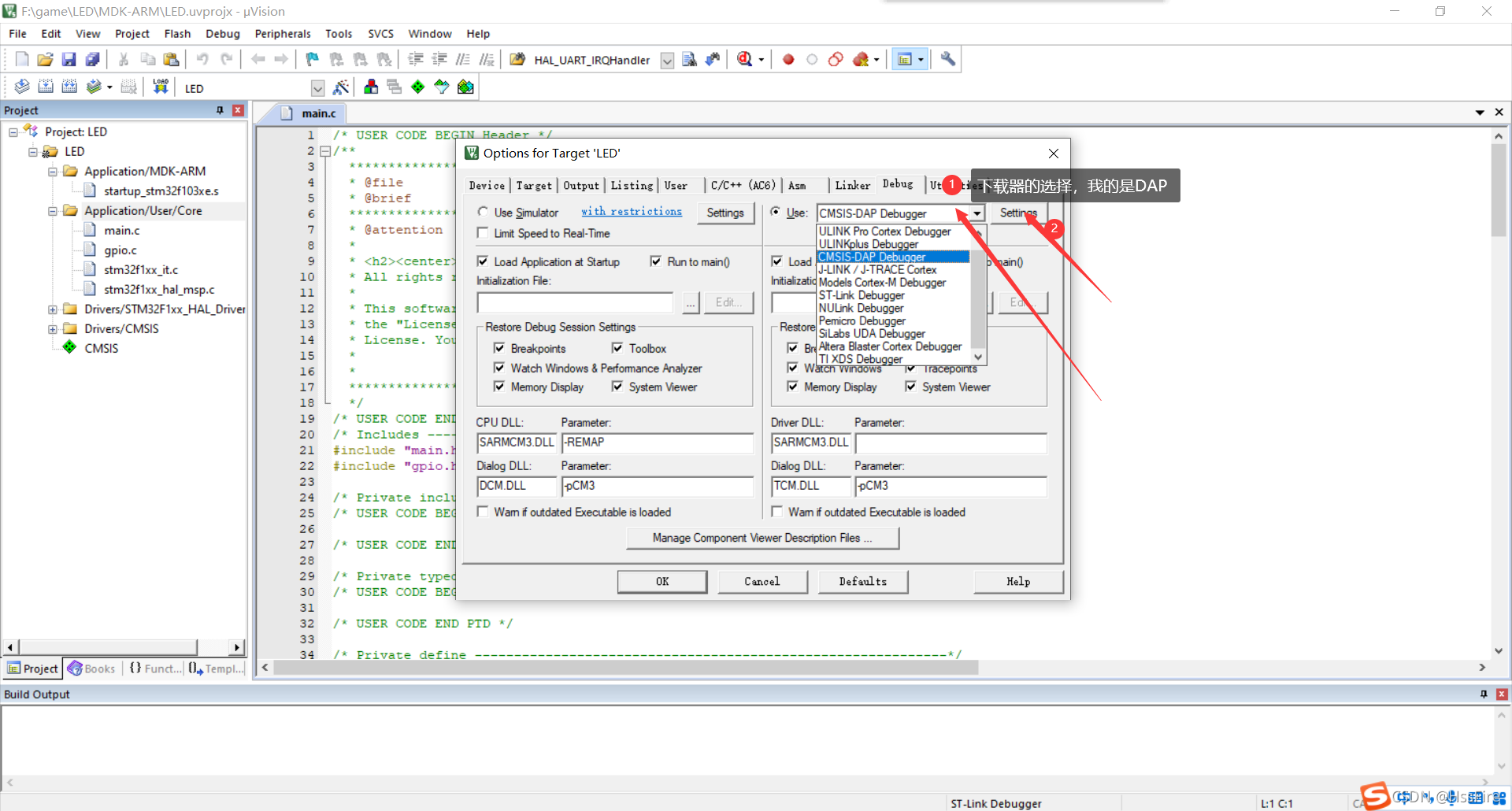

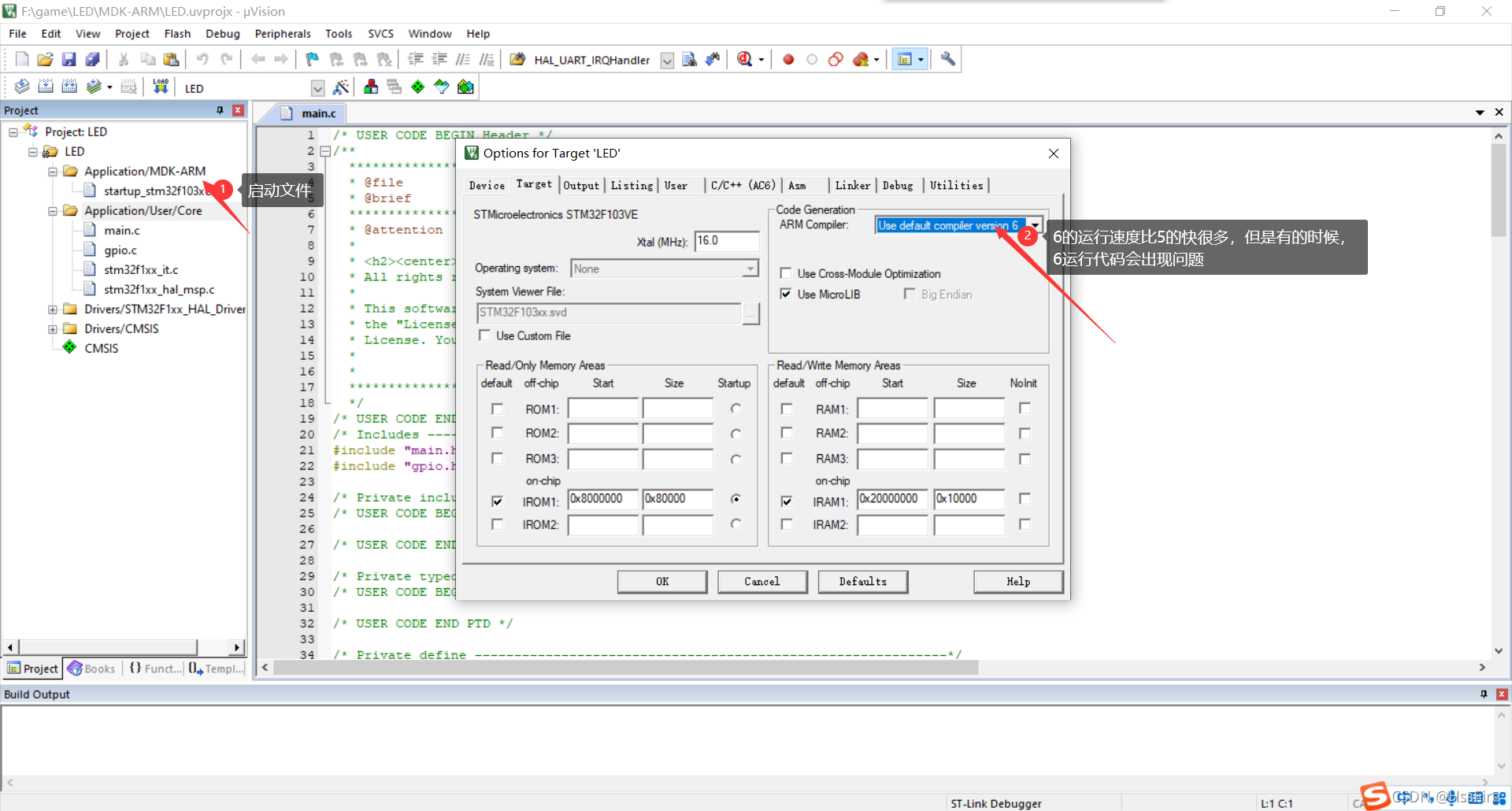

1.配置keil

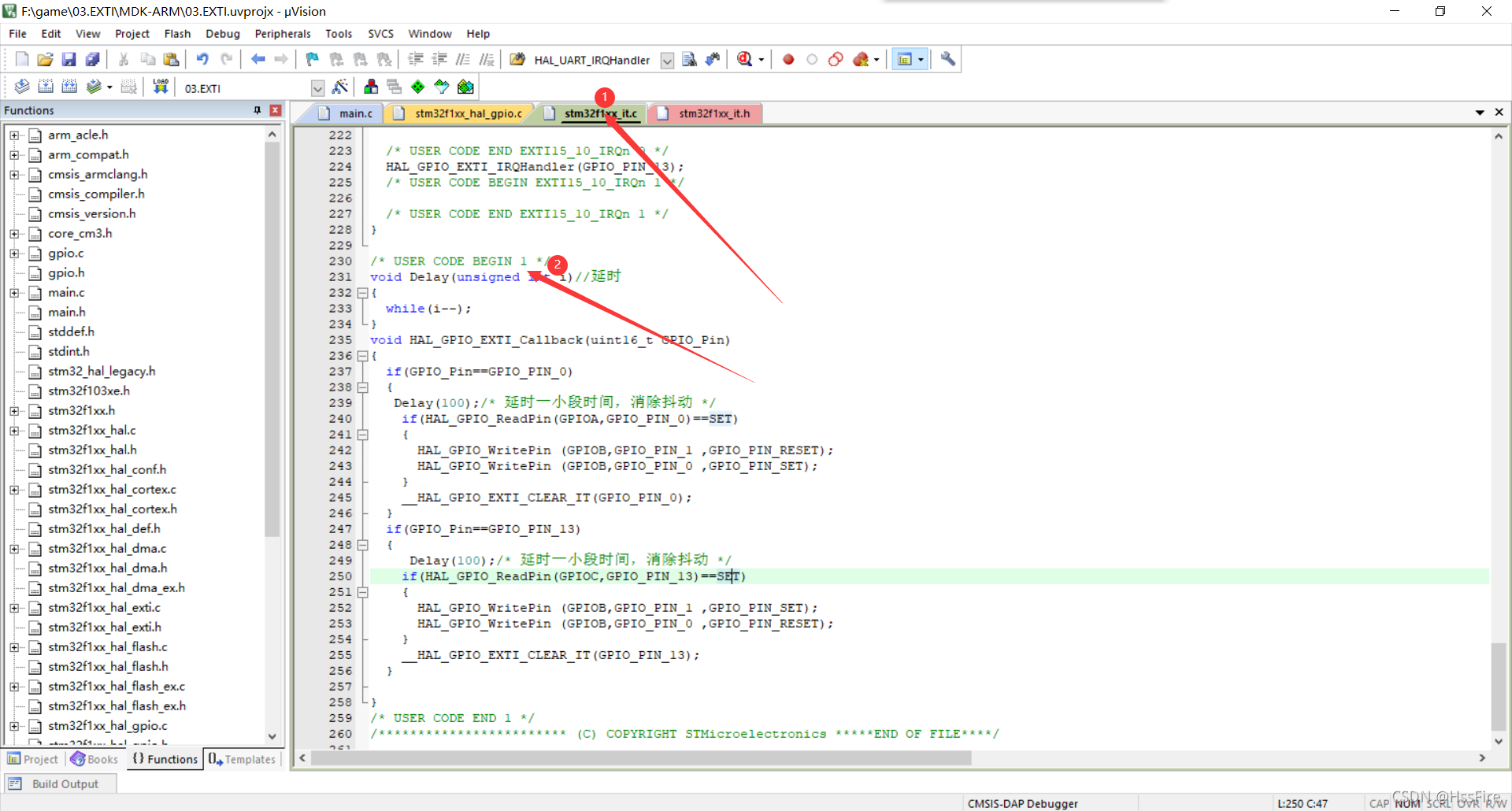

2.写代码：

只能在begin和end之间写代码，不然再次启动CubeMX会把写在begin和end外的代码覆盖掉（删掉）

 /* USER CODE BEGIN 1 */
void Delay(unsigned int i)//延时
{
	while(i--);
}
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
{
  if(GPIO_Pin==GPIO_PIN_0)
  {
   Delay(100);/* 延时一小段时间，消除抖动 */
    if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0)==SET)
    {
      HAL_GPIO_WritePin (GPIOB,GPIO_PIN_1 ,GPIO_PIN_RESET);
			HAL_GPIO_WritePin (GPIOB,GPIO_PIN_0 ,GPIO_PIN_SET);
    }
    __HAL_GPIO_EXTI_CLEAR_IT(GPIO_PIN_0);
  }
  if(GPIO_Pin==GPIO_PIN_13)
  {
     Delay(100);/* 延时一小段时间，消除抖动 */
    if(HAL_GPIO_ReadPin(GPIOC,GPIO_PIN_13)==SET)
    {
      HAL_GPIO_WritePin (GPIOB,GPIO_PIN_1 ,GPIO_PIN_SET);
			HAL_GPIO_WritePin (GPIOB,GPIO_PIN_0 ,GPIO_PIN_RESET);
    }
    __HAL_GPIO_EXTI_CLEAR_IT(GPIO_PIN_13);
  }

}
/* USER CODE END 1 */

点击下载就能通过按键点亮灯了！！！

最后：
要自己写一个短暂的延时

void Delay(unsigned int i)
{
	while(i--);
}

不能用库的延时
HAL_Delay (1000);
不然会卡死。
