前言：
? ? ? ? 对于刚学习STM32单片机的小伙伴，学习了理论知识和部分可驱动的模块，但是综合项目还没有触碰过多少。所以本文已最简单的模块进行简单的知识梳理和疑问解答。本文有参考其他博主内容，会在使用这些内容时附加原网址，以便向这些最牛博主学习！
?实现功能：

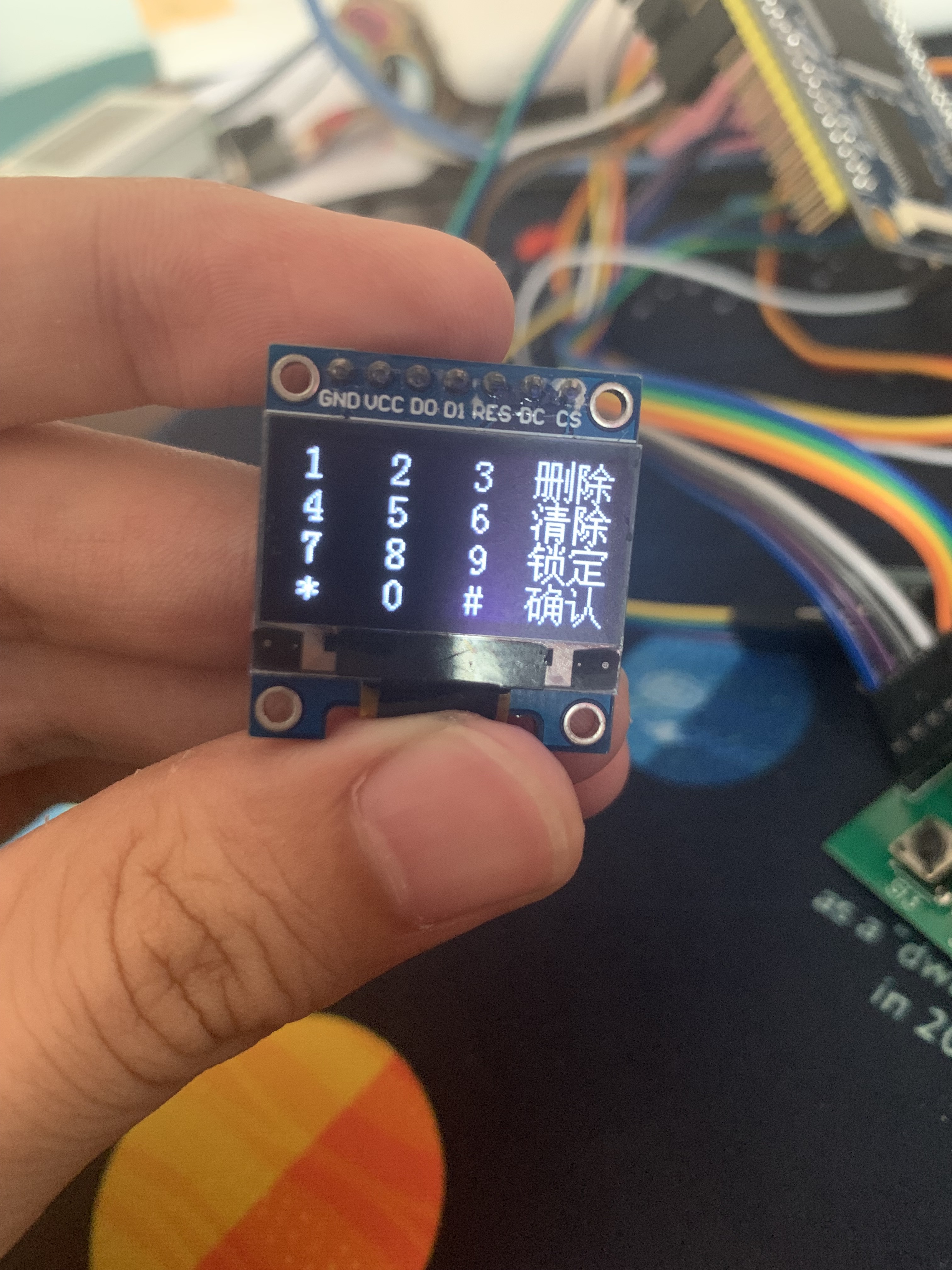

? ? ? ? 可以使用蓝牙进行开锁，可以使用4*4矩阵键盘进行开锁。在锁定界面时可按下*号键查看按键表，在锁定界面按下#号键可进行密码输入，在锁定界面除*号和#号键以外其他按键均不起作用。当密码输入时，可有删除、清除、锁定、确认四种按键进行操作。当密码正确进入系统时，可进行系统锁定和更改密码操作。其他类似操作可在此基础上进行增加。
? ? ? ? 注：本文将讲述了很多模块的使用方法，这些模块的使用方法都是在本人整理过之后的驱动下写的，如果有需要改动的或者移植时，请修改模块驱动程序。
目录

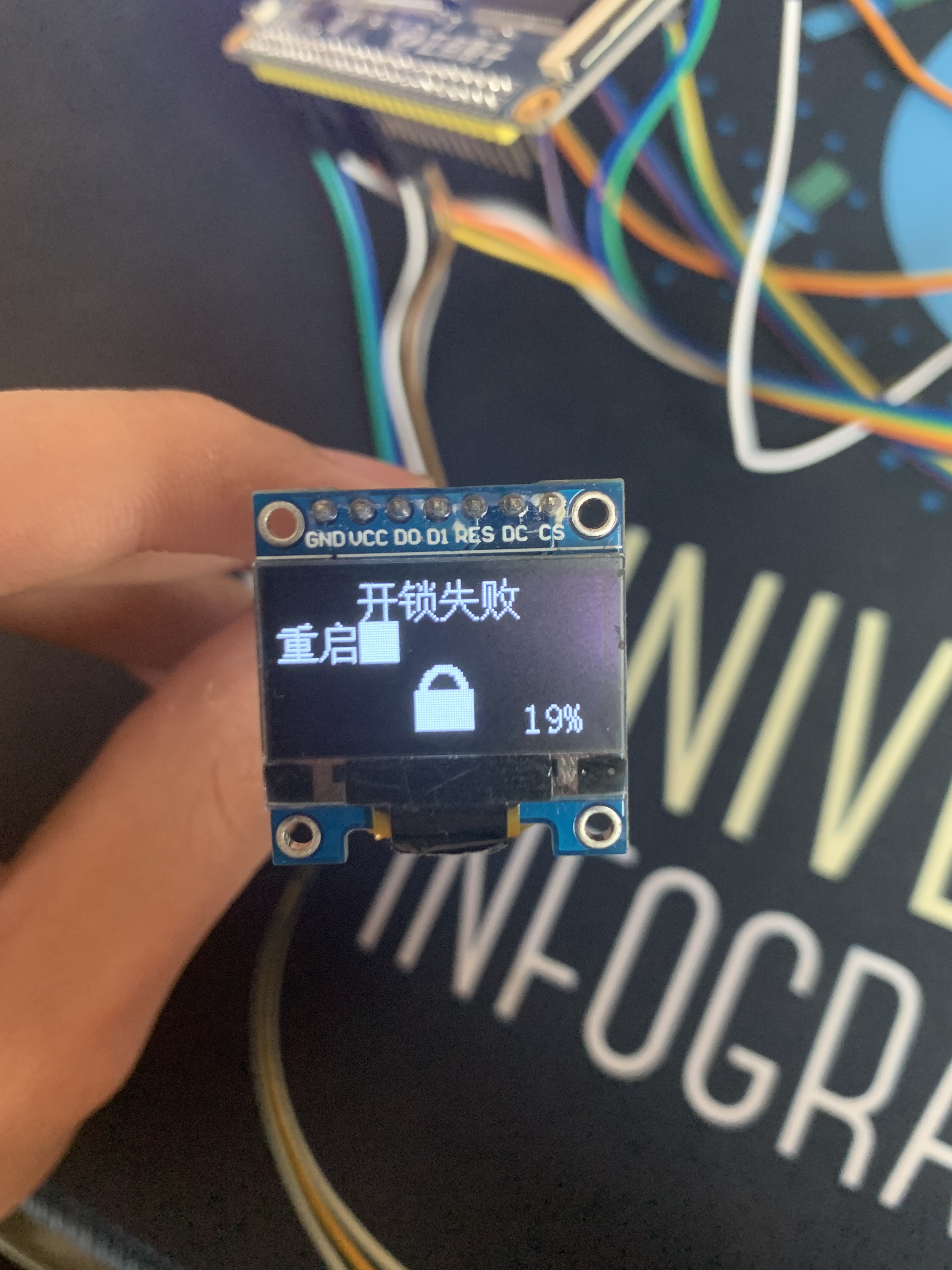

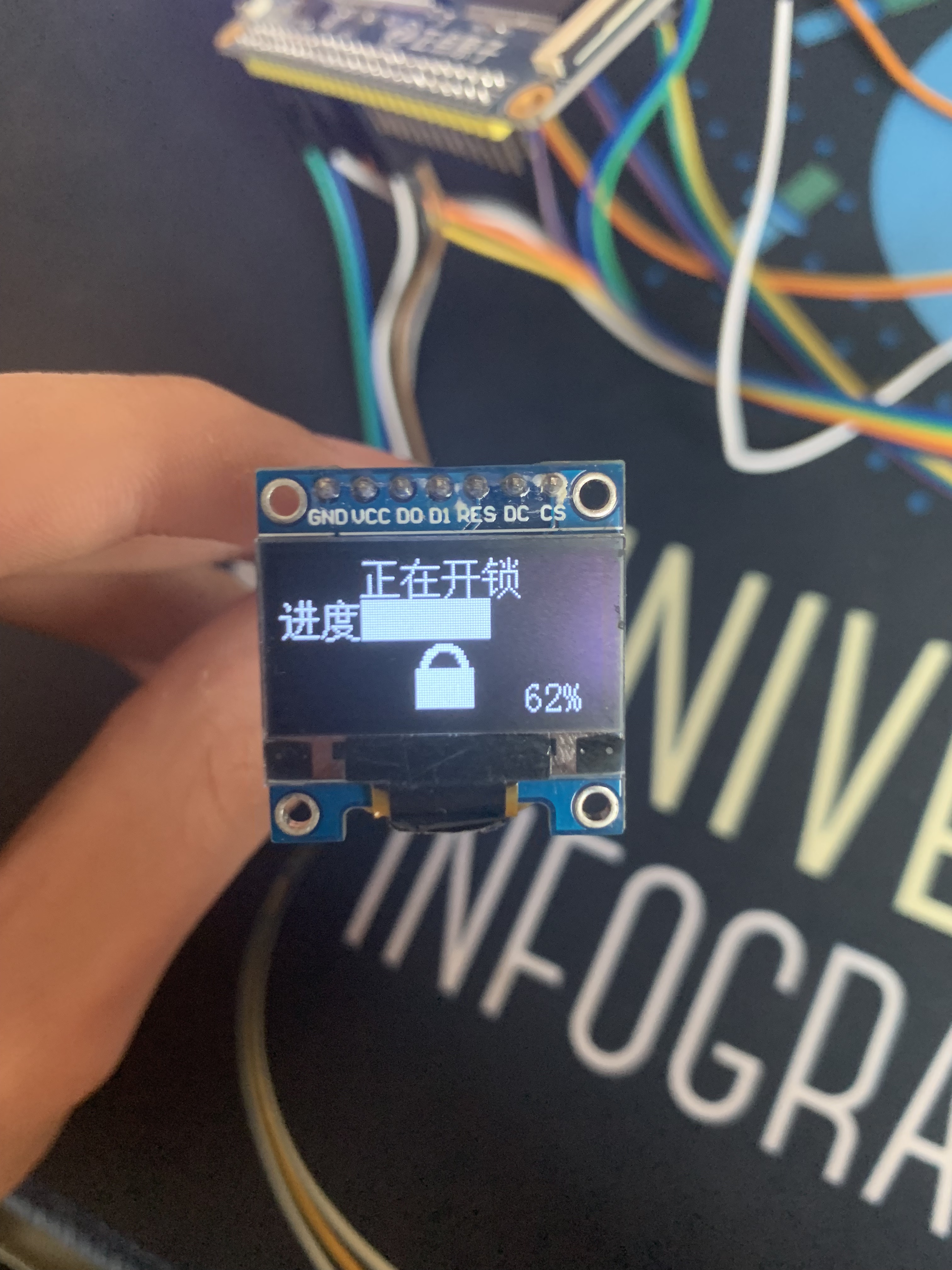

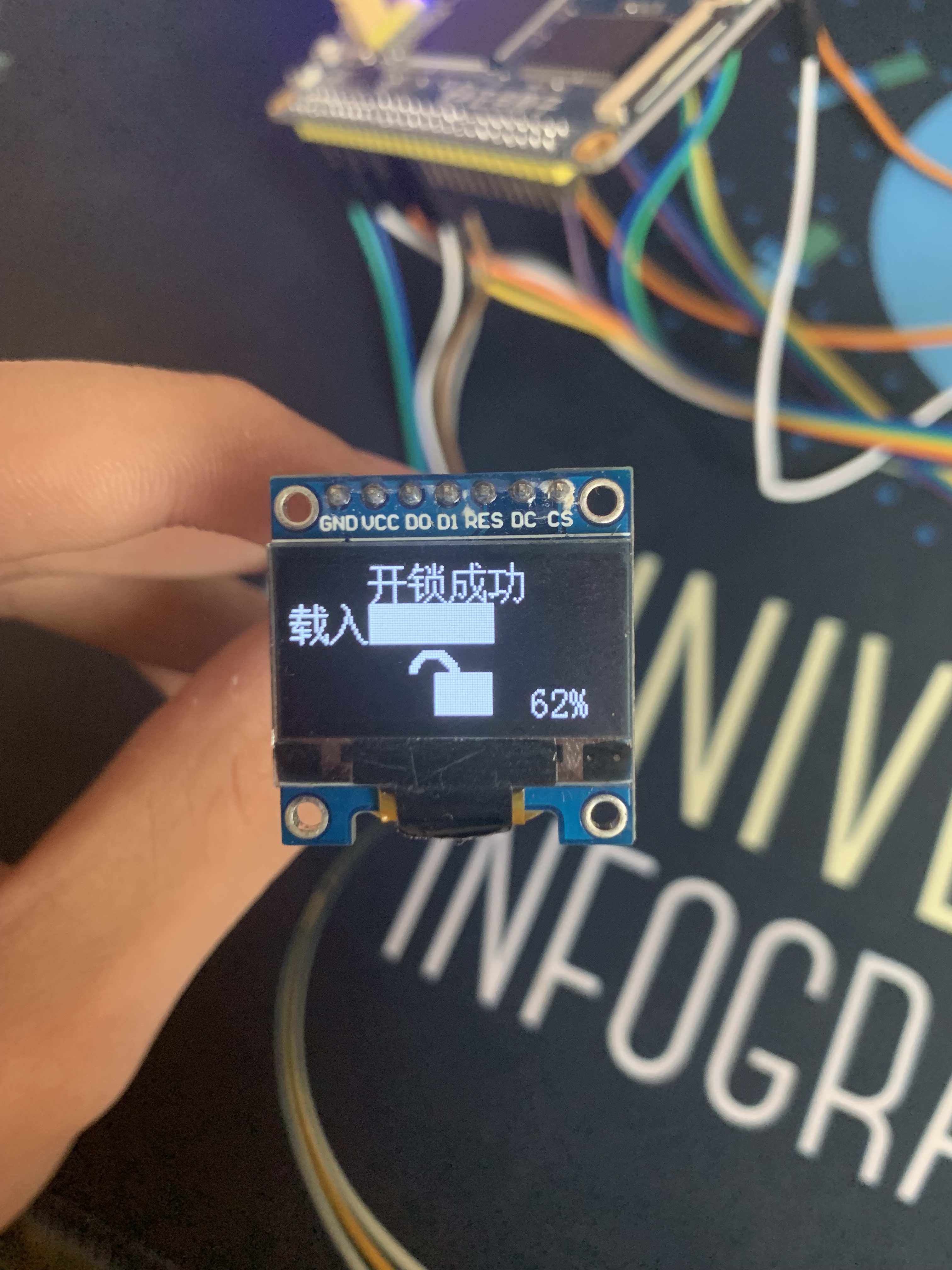

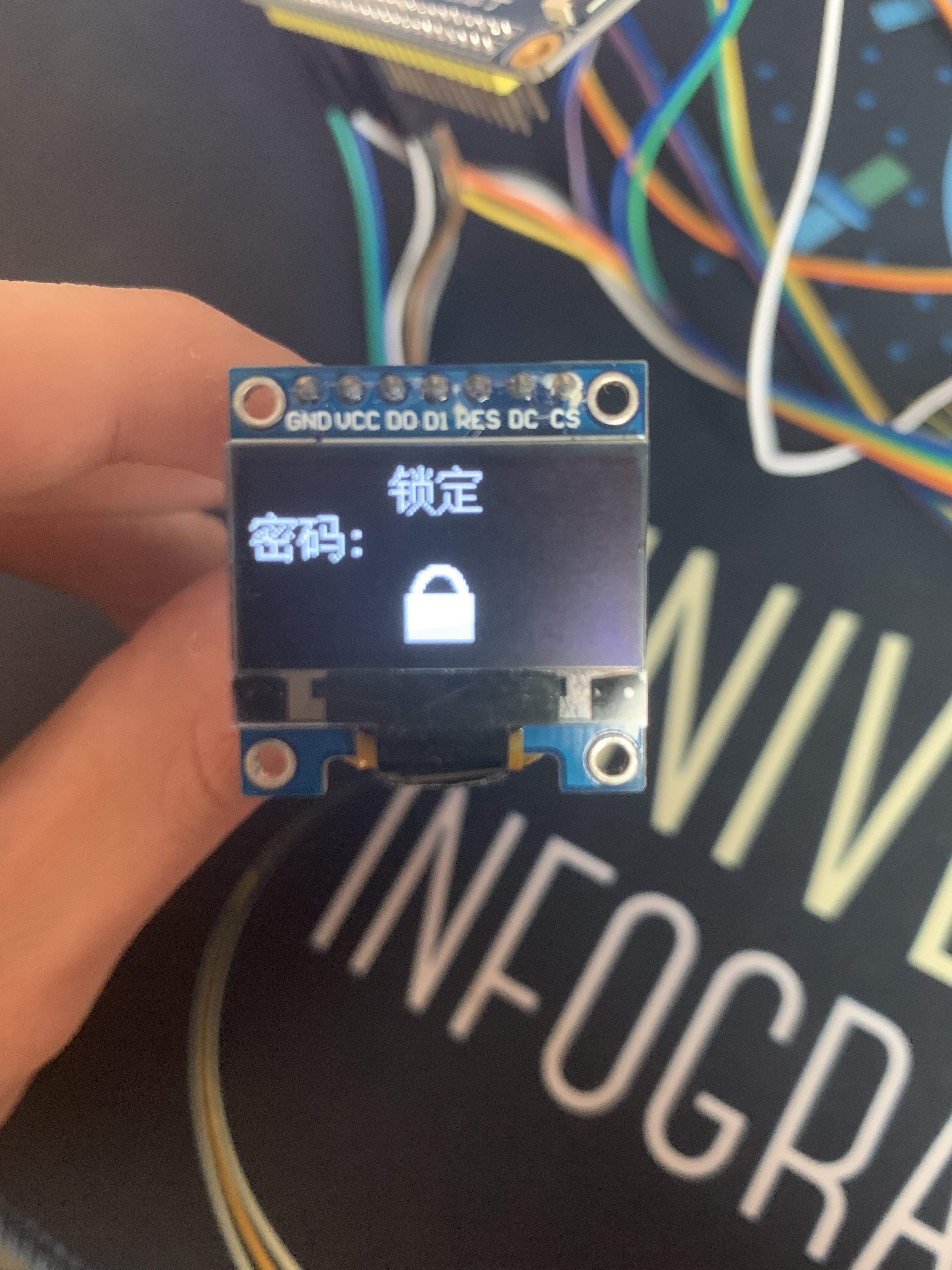

以下为总体展示图：
F407ZG最小系统
? ? ? ? 作者本人采用的是正点原子的STM32F4ZGT6带SRAM版。因为带SRAM没有片选SRAM使用的IO口所以选用几个独立的IO口进行操作。选取IO口的方法为先查看数据手册还有正点原子增值资料中的IO口表格文档，查找适合本次实验所需的IO口。
????????例如我需要一个USART3的串口进行蓝牙通信，我在芯片手册中查找USART3_TX/RX这两个IO口，查找到之后去IO口表格文档中查找这两个引脚对应的连接属性，经本次操作可知，USART3_TX/RX两个口完全独立并且IO口已引出，可以进行外设连接操作。
? ? ? ? 其中相应的数据手册和IO口表格，可根据不同开发板提供的资料进行查找。
矩阵键盘
? ? ? ? 作者本人采用的是最普通的4*4矩阵键盘，某宝几块钱就可以获取的。
? ? ? ? 线路连接：（上四IO口为列，下四IO口为行，表格以从下到上说明）
? ? ? ? IO选择原因：此次程序操作了IDR和ODR寄存器，如此选择IO口，可方便寄存器的操作，以便实现代码。
| 矩阵键盘IO口 | 行IO4 | 行IO3 | 行IO2 | 行IO1 | 列IO1 | 列IO2 | 列IO3 | 列IO4 |
| 单片机IO口 | PC0 | PC1 | PC2 | PC3 | PC4 | PC5 | PG6 | PG7 |
? ?
?????????矩阵键盘的操作原理：上四列IO口设置为输入模式，下四行IO口设置为输出模式。由原理图可知当按下其中一个键时，其中两个IO口短接。输入一端的IO口读取到了输出一段的IO口的电平，单片机会将这一采取结果返回给程序进行判断。具体操作与代码流程如下。
1.写44KEY头文件44KEY.h的代码，其中包含两个函数一个GPIO初始化函数一个按键操作函数。
#ifndef _44KEY_H
#define _44KEY_H
#include "sys.h"
void gpio_init_key4(void);//矩阵键盘引脚初始化
u16 key_init_44(void);//4*4矩阵键盘函数(单次按键模式)
#endif2.写44KEY.c中gpio_init_key4的函数，此函数的目的是为了初始化矩阵键盘相关的GPIO。正如本小结开头所说，其中PC的0、1、2、3设置成为了推挽输出模式，其余的PC4、5、PG6、7设置成为了输入模式。
GPIO_InitTypeDef GPIO_InitStructure;
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOC|RCC_AHB1Periph_GPIOG, ENABLE);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;
GPIO_Init(GPIOC, &GPIO_InitStructure);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6|GPIO_Pin_7;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;//输入模式
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
GPIO_Init(GPIOG,&GPIO_InitStructure);//初始化
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4|GPIO_Pin_5;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN;//输入模式
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
GPIO_Init(GPIOC,&GPIO_InitStructure);//初始化? ? ? ? 3.写44KEY.c中key_init_44的函数，此函数的目的是为了读取相关的IO口，并进行判断是哪一个按键按下的，使用的方法为扫描法。以按下S1按键为例（第一行第一列的按键）进行第一行的扫描，由于没有按键按下时列输入IO读取到的值为初始的全高（IO引脚悬空时默认为高），以此为方法进行判断。令第一行输出低电平，如果某处按键按下则对应列输入信号为低电平，其余因为没有按键按下造成短路所以依旧为高电平（IO引脚悬空时默认为高）。此时PC0、1、2、3、4、5和PG6、7的GPIO的值为1110 0111，在寄存器储存值为0xE7，则判断成功为S1按键按下。
8个IO口的储存=(GPIOC->IDR&0x37)|(GPIOG->IDR&0xC0);
GPIO_SetBits(GPIOC,GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2);
GPIO_ResetBits(GPIOC,GPIO_Pin_3);
if(((GPIOC->IDR&0x30)|(GPIOG->IDR&0xC0))!=0xF0)
{
delay_ms(10);
if(((GPIOC->IDR&0x30)|(GPIOG->IDR&0xC0))!=0xF0)
{
temp=(GPIOC->IDR&0x37)|(GPIOG->IDR&0xC0);
switch(temp)
{
case 0xE7:Key_val=1;
break;
case 0xD7:Key_val=2;
break;
case 0xB7:Key_val=3;
break;
case 0x77:Key_val=4;
break;
default :Key_val=0;
break;
}
}
}? ? ? 矩阵键盘部分主要参考：https://blog.csdn.net/Kevin_8_Lee/article/details/88084516
OLED显示
? ? ? ??作者本人采用的是某宝较为便宜的0.96寸7针OLED显示使用的是SPI通信协议的。
? ? ? ? 线路连接：
| OLED的IO | GND | VCC | DO | DI | RES | DC | CS |
| 单片机的IO | GND | +5V | PF8 | PF7 | PF6 | PB13 | PB12 |
????????
? ? ? ? OLED的原理：根据所给数据的16进制数进行点亮和熄灭，例如逐列式顺式第一列点阵（一列16个点），如果给了一个16进制数为0x00ff，则表示前8个点不点亮后8个点点亮。
? ? ? ? 取字模的方法：使用PCtoLCD2002.exe取模软件进行文字取模，主要设置如下阴码、列行式、逆向。格式处为C51的格式，其余可以不做改动。过程如下图所示。（主要生成16*16的字模，其余大小字体方法类似）
?
?
?????????字模生成以后将其复制到主程序字库中，作者本人字库是放在oledfone.h头文件中定义的，其中如果字体数量超过了你能保存的大小则需要修改数组的大小。如下图所示，我定义了一个密字，则将代码复制于此。此字库中一共保存了50个字（每个字需要两行16进制组成，则每两个数组保存一个字）每个字的生成大小为16*16。
? ? ? ? 取图片模的方法：使用PCtoLCD2002.exe取模软件进行图片取模，首先需要先切换到图片模式（取模软件处点击模式，选择图片模式）。
????????在图片取模之前需要先对图片进行处理，首先选择一张颜色单一的图片（也就是只有深色和白色的但不能包含浅色的图片，不然识别不出来图片的质量会下降）以画图的方式打开选择重新调整大小，调整大小范围在长128宽64之内（作者本人使用的是128*64的OLED屏幕，如果其他屏幕可更改此处设置）。然后就是保存图片，保存图片的方法为点击另存为选择BMP类图片保存，然后在选择为单色图。如图所示。
????????之后就是将图片在PCtoLCD2002.exe取模软件中打开进行图片取模，跟文字取模一样需要对取模方式进行一些设置，其中设置阴码、列行式、逆向，格式为C51格式并且去除两个大括号。如图所示。
? ? ? ? 最后就是将取模成功后的图片放置到程序中，我保存在bmp.h的头文件中，方法与取字模方法相同。如图所示。
?
?
?
驱动程序保存在程序总代码中，如有需要请自行提取。
舵机
? ? ? ? 作者本人使用的是TD-7015MG舵机，因为手头只有这一种舵机。
定时器控制PWM输出知识参考此博客：PWM知识学习
舵机构造和简单原理参考：http://www.geek-workshop.com/thread-70-1-1.html
线路连接：
| 舵机IO | 红线 | 棕线 | 黄线 |
| 单片机IO | +5V | GND | PC6 |
驱动程序讲解：
? ? ? ? 由舵机转动的原理，我们将频率设置为50HZ即0.002秒一个周期（使用定时器），我们设置的脉冲为0.0019时为顺时针转动，设置的脉冲为0.0018时为逆时针转动，符合我们开关门锁的要求。具体代码操作如下。
//进行结构体声明
GPIO_InitTypeDef GPIO_InitStructure;
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
TIM_OCInitTypeDef TIM_OCInitStructure;
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOC, ENABLE);
GPIO_PinAFConfig(GPIOC,GPIO_PinSource6,GPIO_AF_TIM3);
//GPIO初始化
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;
GPIO_Init(GPIOC,&GPIO_InitStructure);
//定时器计时初始化
TIM_TimeBaseStructure.TIM_Prescaler=8399;
TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_Up;
TIM_TimeBaseStructure.TIM_Period=200;
TIM_TimeBaseStructure.TIM_ClockDivision=TIM_CKD_DIV1;
TIM_TimeBaseInit(TIM3,&TIM_TimeBaseStructure);
//输出PWM设置
TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;
TIM_OC1Init(TIM3, &TIM_OCInitStructure);
//使能
TIM_OC1PreloadConfig(TIM3, TIM_OCPreload_Enable);
TIM_ARRPreloadConfig(TIM3,ENABLE);
TIM_Cmd(TIM3, ENABLE); HC-05蓝牙模块
????????本文作者使用的时某宝购买的HC-05蓝牙模块，如下图所示。
? ? ? ? 原理：我们使用蓝牙模块当作媒介来使用单片机的某个串口进行串口通信。
????????线路连接：（因为只使用建议的蓝牙从模式所以STATE和EN接口未连接）
| 蓝牙IO | STATE | RXD | TXD | GND | VCC | EN |
| 单片机IO | 未连 | PB10 | PB11 | GND | +5V | 未连 |
| 蓝牙IO | STATE | RXD | TXD | GND | VCC | EN |
| TTLUSBIO | 未连 | TXD | RXD | GND | +5V | 未连 |
? ? ? ??蓝牙模块模式设置：
| 操作 | 指令 | 格式/备注 |
| 是否连接成功 | AT | 返回值为OK |
| 获取串口信息 | AT+UART? | 返回值为串口信息 |
| 修改串口信息 | AT+UART=115200,0,0 | 返回值为OK，修改串口波特率为115200，并且一位停止位，没有校验位 |
| 获取连接密码 | AT+PSWD? | 返回值为连接密码 |
| 修改连接密码 | AT+PSWD=1234 | 返回值为OK，修改连接密码为1234 |
| 获取蓝牙设备名称 | AT+NAME? | 一般会获取失败 |
| 修改蓝牙设备名称 | AT+NAME=BEIJING | 返回值为OK，修改名字为BEIJING |
| 修改主从模式 | AT+ROLE=0 | 返回值为OK，设置为从模式 |
? ? ? ? 将蓝牙模块与TTLUSB进行连接进行蓝牙设置，蓝牙设置模式需要在蓝牙上电之前将KEY小开关按住，使KEY为高进入AT设置模式。或者在上电之后按一下KEY键进入AT模式。
? ? ? ? 进入AT模式之后，打开XCOM.exe，进行波特率为38400和串口的设置。
逐次发送：AT、AT+NAME=BEIJING、AT+ROLE=0、AT+PSWD=1234、AT+UART=115200,0,0命令进行蓝牙模块作为从设备的设置
?蓝牙模块与手机连接、代码分析
? ? ? ? 在蓝牙模块设置好模式之后，使用手机随便打开一个蓝牙串口助手，等待搜索到蓝牙并进行连接。串口和定时器的初始化，不再过多的赘述，都是简单的配置，如果有知识不明白，可参考这位博主的文章：其他博主串口知识讲解
?以下是串口3的初始化和中断服务函数
void usart3_init(u32 bound)
{
NVIC_InitTypeDef NVIC_InitStructure;
GPIO_InitTypeDef GPIO_InitStructure;
USART_InitTypeDef USART_InitStructure;
USART_DeInit(USART3); //复位串口3
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB,ENABLE); //使能GPIOB时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3,ENABLE);//使能USART3时钟
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11 | GPIO_Pin_10; //GPIOB11和GPIOB10初始化
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;//复用功能
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //速度50MHz
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽复用输出
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP; //上拉
GPIO_Init(GPIOB,&GPIO_InitStructure); //初始化GPIOB11，和GPIOB10
GPIO_PinAFConfig(GPIOB,GPIO_PinSource11,GPIO_AF_USART3); //GPIOB11复用为USART3
GPIO_PinAFConfig(GPIOB,GPIO_PinSource10,GPIO_AF_USART3); //GPIOB10复用为USART3
USART_InitStructure.USART_BaudRate = bound;//波特率一般设置为9600;
USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx; //收发模式
USART_Init(USART3, &USART_InitStructure); //初始化串口3
USART_ITConfig(USART3, USART_IT_RXNE, ENABLE);//开启中断
USART_Cmd(USART3, ENABLE); //使能串口
NVIC_InitStructure.NVIC_IRQChannel = USART3_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=2 ;//抢占优先级2
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3; //子优先级3
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道使能
NVIC_Init(&NVIC_InitStructure); //根据指定的参数初始化VIC寄存器
TIM7_Int_Init(100-1,8400-1); //10ms中断一次
TIM_Cmd(TIM7, DISABLE); //关闭定时器7
USART3_RX_STA=0; //清零
}
void USART3_IRQHandler(void)
{
u8 res;
if(USART_GetITStatus(USART3, USART_IT_RXNE) != RESET)//接收到数据
{
res =USART_ReceiveData(USART3);
if((USART3_RX_STA&(1<<15))==0)//接收完的一批数据,还没有被处理,则不再接收其他数据
{
if(USART3_RX_STA<USART3_MAX_RECV_LEN) //还可以接收数据
{
TIM_SetCounter(TIM7,0);//计数器清空
if(USART3_RX_STA==0)
TIM_Cmd(TIM7, ENABLE); //使能定时器7
USART3_RX_BUF[USART3_RX_STA++]=res; //记录接收到的值
}else
{
USART3_RX_STA|=1<<15; //强制标记接收完成
}
}
}
} 定时器的初始化
void TIM7_Int_Init(u16 arr,u16 psc)
{
NVIC_InitTypeDef NVIC_InitStructure;
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM7, ENABLE);//TIM7时钟使能
//定时器TIM7初始化
TIM_TimeBaseStructure.TIM_Period = arr; //设置在下一个更新事件装入活动的自动重装载寄存器周期的值
TIM_TimeBaseStructure.TIM_Prescaler =psc; //设置用来作为TIMx时钟频率除数的预分频值
TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1; //设置时钟分割:TDTS = Tck_tim
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //TIM向上计数模式
TIM_TimeBaseInit(TIM7, &TIM_TimeBaseStructure); //根据指定的参数初始化TIMx的时间基数单位
TIM_ITConfig(TIM7,TIM_IT_Update,ENABLE ); //使能指定的TIM7中断,允许更新中断
TIM_Cmd(TIM7,ENABLE);//使能定时器7
NVIC_InitStructure.NVIC_IRQChannel = TIM7_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0 ;//抢占优先级0
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1; //子优先级1
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道使能
NVIC_Init(&NVIC_InitStructure); //根据指定的参数初始化VIC寄存器
}
void TIM7_IRQHandler(void)
{
if (TIM_GetITStatus(TIM7, TIM_IT_Update) != RESET)//是更新中断
{
USART3_RX_STA|=1<<15; //标记接收完成
TIM_ClearITPendingBit(TIM7, TIM_IT_Update ); //清除TIM7更新中断标志
TIM_Cmd(TIM7, DISABLE); //关闭TIM7
}
}连线说明
? ? ? ??各模块与单片机的连接合理，并且不影响单片机其他的功能。
矩阵键盘的连线：
| 矩阵键盘IO口 | 行IO4 | 行IO3 | 行IO2 | 行IO1 | 列IO1 | 列IO2 | 列IO3 | 列IO4 |
| 单片机IO口 | PC0 | PC1 | PC2 | PC3 | PC4 | PC5 | PG6 | PG7 |
OLED屏幕的连线：
| OLED的IO | GND | VCC | DO | DI | RES | DC | CS |
| 单片机的IO | GND | +5V | PF8 | PF7 | PF6 | PB13 | PB12 |
舵机的连线：
| 舵机IO | 红线 | 棕线 | 黄线 |
| 单片机IO | +5V | GND | PC6 |
蓝牙的连线：
| 蓝牙IO | STATE | RXD | TXD | GND | VCC | EN |
| 单片机IO | 未连 | PB10 | PB11 | GND | +5V | 未连 |
代码解析
44KEY.C代码:按照之前对4*4矩阵键盘讲解的扫描模式，完整的程序代码。其中使用了单次按键的方法，防止长按KEY产生的错误影响。
u16 key_init_44(void)//4*4矩阵键盘函数(单次按键模式)
{
static u8 t=1;
u16 Key_val=0;
u32 temp=0;
gpio_init_key4();
if(t)
{
GPIO_ResetBits(GPIOC,GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3);
GPIO_SetBits(GPIOC,GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2);
GPIO_ResetBits(GPIOC,GPIO_Pin_3);
if(((GPIOC->IDR&0x30)|(GPIOG->IDR&0xC0))!=0xF0)
{
delay_ms(10);
if(((GPIOC->IDR&0x30)|(GPIOG->IDR&0xC0))!=0xF0)
{
temp=(GPIOC->IDR&0x37)|(GPIOG->IDR&0xC0);
switch(temp)
{
case 0xE7:Key_val=1;
break;
case 0xD7:Key_val=2;
break;
case 0xB7:Key_val=3;
break;
case 0x77:Key_val=4;
break;
default :Key_val=0;
break;
}
}
}
GPIO_ResetBits(GPIOC,GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3);
GPIO_SetBits(GPIOC,GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_3);
GPIO_ResetBits(GPIOC,GPIO_Pin_2);
if(((GPIOC->IDR&0x30)|(GPIOG->IDR&0xC0))!=0xF0)
{
delay_ms(10);
if(((GPIOC->IDR&0x30)|(GPIOG->IDR&0xC0))!=0xF0)
{
temp=(GPIOC->IDR&0x3B)|(GPIOG->IDR&0xC0);
switch(temp)
{
case 0xEB:Key_val=5;
break;
case 0xDB:Key_val=6;
break;
case 0xBB:Key_val=7;
break;
case 0x7B:Key_val=8;
break;
default :Key_val=0;
break;
}
}
}
GPIO_ResetBits(GPIOC,GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3);
GPIO_SetBits(GPIOC,GPIO_Pin_0|GPIO_Pin_3|GPIO_Pin_2);
GPIO_ResetBits(GPIOC,GPIO_Pin_1);
if(((GPIOC->IDR&0x30)|(GPIOG->IDR&0xC0))!=0xF0)
{
delay_ms(10);
if(((GPIOC->IDR&0x30)|(GPIOG->IDR&0xC0))!=0xF0)
{
temp=(GPIOC->IDR&0x3D)|(GPIOG->IDR&0xC0);
switch(temp)
{
case 0xED:Key_val=9;
break;
case 0xDD:Key_val=10;
break;
case 0xBD:Key_val=11;
break;
case 0x7D:Key_val=12;
break;
default :Key_val=0;
break;
}
}
}
GPIO_ResetBits(GPIOC,GPIO_Pin_0|GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3);
GPIO_SetBits(GPIOC,GPIO_Pin_3|GPIO_Pin_1|GPIO_Pin_2);
GPIO_ResetBits(GPIOC,GPIO_Pin_0);
if(((GPIOC->IDR&0x30)|(GPIOG->IDR&0xC0))!=0xF0)
{
delay_ms(10);
if(((GPIOC->IDR&0x30)|(GPIOG->IDR&0xC0))!=0xF0)
{
temp=(GPIOC->IDR&0x3E)|(GPIOG->IDR&0xC0);
switch(temp)
{
case 0xEE:Key_val=13;
break;
case 0xDE:Key_val=14;
break;
case 0xBE:Key_val=15;
break;
case 0x7E:Key_val=16;
break;
default :Key_val=0;
break;
}
}
}
if(Key_val!=0)
{
t=0;
}
return Key_val;
}
else if(((GPIOC->IDR&0x30)|(GPIOG->IDR&0xC0))==0xF0)
{
t=1;
}
return 0;
}OLED.C代码：OLED驱动显示屏部分
u8 OLED_GRAM[144][8];
//反显函数
void OLED_ColorTurn(u8 i)
{
if(i==0)
{
OLED_WR_Byte(0xA6,OLED_CMD);//正常显示
}
if(i==1)
{
OLED_WR_Byte(0xA7,OLED_CMD);//反色显示
}
}
//屏幕旋转180度
void OLED_DisplayTurn(u8 i)
{
if(i==0)
{
OLED_WR_Byte(0xC8,OLED_CMD);//正常显示
OLED_WR_Byte(0xA1,OLED_CMD);
}
if(i==1)
{
OLED_WR_Byte(0xC0,OLED_CMD);//反转显示
OLED_WR_Byte(0xA0,OLED_CMD);
}
}
void OLED_WR_Byte(u8 dat,u8 cmd)
{
u8 i;
if(cmd)
OLED_DC_Set();
else
OLED_DC_Clr();
OLED_CS_Clr();
for(i=0;i<8;i++)
{
OLED_SCLK_Clr();
if(dat&0x80)
OLED_SDIN_Set();
else
OLED_SDIN_Clr();
OLED_SCLK_Set();
dat<<=1;
}
OLED_CS_Set();
OLED_DC_Set();
}
//开启OLED显示
void OLED_DisPlay_On(void)
{
OLED_WR_Byte(0x8D,OLED_CMD);//电荷泵使能
OLED_WR_Byte(0x14,OLED_CMD);//开启电荷泵
OLED_WR_Byte(0xAF,OLED_CMD);//点亮屏幕
}
//关闭OLED显示
void OLED_DisPlay_Off(void)
{
OLED_WR_Byte(0x8D,OLED_CMD);//电荷泵使能
OLED_WR_Byte(0x10,OLED_CMD);//关闭电荷泵
OLED_WR_Byte(0xAF,OLED_CMD);//关闭屏幕
}
//更新显存到OLED
void OLED_Refresh(void)
{
u8 i,n;
for(i=0;i<8;i++)
{
OLED_WR_Byte(0xb0+i,OLED_CMD); //设置行起始地址
OLED_WR_Byte(0x00,OLED_CMD); //设置低列起始地址
OLED_WR_Byte(0x10,OLED_CMD); //设置高列起始地址
for(n=0;n<128;n++)
OLED_WR_Byte(OLED_GRAM[n][i],OLED_DATA);
}
}
//清屏函数
void OLED_Clear(void)
{
u8 i,n;
for(i=0;i<8;i++)
{
for(n=0;n<128;n++)
{
OLED_GRAM[n][i]=0;//清除所有数据
}
}
OLED_Refresh();//更新显示
}
//画点
//x:0~127
//y:0~63
void OLED_DrawPoint(u8 x,u8 y)
{
u8 i,m,n;
i=y/8;
m=y%8;
n=1<<m;
OLED_GRAM[x][i]|=n;
}
//清除一个点
//x:0~127
//y:0~63
void OLED_ClearPoint(u8 x,u8 y)
{
u8 i,m,n;
i=y/8;
m=y%8;
n=1<<m;
OLED_GRAM[x][i]=~OLED_GRAM[x][i];
OLED_GRAM[x][i]|=n;
OLED_GRAM[x][i]=~OLED_GRAM[x][i];
}
//画线
//x:0~128
//y:0~64
void OLED_DrawLine(u8 x1,u8 y1,u8 x2,u8 y2)
{
u8 i,k,k1,k2,y0;
if((x1<0)||(x2>128)||(y1<0)||(y2>64)||(x1>x2)||(y1>y2))return;
if(x1==x2) //画竖线
{
for(i=0;i<(y2-y1);i++)
{
OLED_DrawPoint(x1,y1+i);
}
}
else if(y1==y2) //画横线
{
for(i=0;i<(x2-x1);i++)
{
OLED_DrawPoint(x1+i,y1);
}
}
else //画斜线
{
k1=y2-y1;
k2=x2-x1;
k=k1*10/k2;
for(i=0;i<(x2-x1);i++)
{
OLED_DrawPoint(x1+i,y1+i*k/10);
}
}
}
//x,y:圆心坐标
//r:圆的半径
void OLED_DrawCircle(u8 x,u8 y,u8 r)
{
int a, b,num;
a = 0;
b = r;
while(2 * b * b >= r * r)
{
OLED_DrawPoint(x + a, y - b);
OLED_DrawPoint(x - a, y - b);
OLED_DrawPoint(x - a, y + b);
OLED_DrawPoint(x + a, y + b);
OLED_DrawPoint(x + b, y + a);
OLED_DrawPoint(x + b, y - a);
OLED_DrawPoint(x - b, y - a);
OLED_DrawPoint(x - b, y + a);
a++;
num = (a * a + b * b) - r*r;//计算画的点离圆心的距离
if(num > 0)
{
b--;
a--;
}
}
}
//在指定位置显示一个字符,包括部分字符
//x:0~127
//y:0~63
//size:选择字体 12/16/24
//取模方式 逐列式
void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 size1)
{
u8 i,m,temp,size2,chr1;
u8 y0=y;
size2=(size1/8+((size1%8)?1:0))*(size1/2); //得到字体一个字符对应点阵集所占的字节数
chr1=chr-' '; //计算偏移后的值
for(i=0;i<size2;i++)
{
if(size1==12)
{temp=asc2_1206[chr1][i];} //调用1206字体
else if(size1==16)
{temp=asc2_1608[chr1][i];} //调用1608字体
else if(size1==24)
{temp=asc2_2412[chr1][i];} //调用2412字体
else return;
for(m=0;m<8;m++) //写入数据
{
if(temp&0x80)OLED_DrawPoint(x,y);
else OLED_ClearPoint(x,y);
temp<<=1;
y++;
if((y-y0)==size1)
{
y=y0;
x++;
break;
}
}
}
}
//显示字符串
//x,y:起点坐标
//size1:字体大小
//*chr:字符串起始地址
void OLED_ShowString(u8 x,u8 y,u8 *chr,u8 size1)
{
while((*chr>=' ')&&(*chr<='~'))//判断是不是非法字符!
{
OLED_ShowChar(x,y,*chr,size1);
x+=size1/2;
if(x>128-size1) //换行
{
x=0;
y+=2;
}
chr++;
}
}
//m^n
u32 OLED_Pow(u8 m,u8 n)
{
u32 result=1;
while(n--)
{
result*=m;
}
return result;
}
显示2个数字
x,y :起点坐标
len :数字的位数
size:字体大小
void OLED_ShowNum(u8 x,u8 y,u32 num,u8 len,u8 size1)
{
u8 t,temp;
for(t=0;t<len;t++)
{
temp=(num/OLED_Pow(10,len-t-1))%10;
if(temp==0)
{
OLED_ShowChar(x+(size1/2)*t,y,'0',size1);
}
else
{
OLED_ShowChar(x+(size1/2)*t,y,temp+'0',size1);
}
}
}
//显示汉字
//x,y:起点坐标
//num:汉字对应的序号
//取模方式 列行式
void OLED_ShowChinese(u8 x,u8 y,u8 num,u8 size1)
{
u8 i,m,n=0,temp,chr1;
u8 x0=x,y0=y;
u8 size3=size1/8;
while(size3--)
{
chr1=num*size1/8+n;
n++;
for(i=0;i<size1;i++)
{
if(size1==16)
{temp=Hzk1[chr1][i];}//调用16*16字体
else if(size1==24)
{temp=Hzk2[chr1][i];}//调用24*24字体
else if(size1==32)
{temp=Hzk3[chr1][i];}//调用32*32字体
else if(size1==64)
{temp=Hzk4[chr1][i];}//调用64*64字体
else return;
for(m=0;m<8;m++)
{
if(temp&0x01)OLED_DrawPoint(x,y);
else OLED_ClearPoint(x,y);
temp>>=1;
y++;
}
x++;
if((x-x0)==size1)
{x=x0;y0=y0+8;}
y=y0;
}
}
}
//num 显示汉字的个数
//space 每一遍显示的间隔
void OLED_ScrollDisplay(u8 num,u8 space)
{
u8 i,n,t=0,m=0,r;
while(1)
{
if(m==0)
{
OLED_ShowChinese(128,24,t,16); //写入一个汉字保存在OLED_GRAM[][]数组中
t++;
}
if(t==num)
{
for(r=0;r<16*space;r++) //显示间隔
{
for(i=0;i<144;i++)
{
for(n=0;n<8;n++)
{
OLED_GRAM[i-1][n]=OLED_GRAM[i][n];
}
}
OLED_Refresh();
}
t=0;
}
m++;
if(m==16){m=0;}
for(i=0;i<144;i++) //实现左移
{
for(n=0;n<8;n++)
{
OLED_GRAM[i-1][n]=OLED_GRAM[i][n];
}
}
OLED_Refresh();
}
}
//配置写入数据的起始位置
void OLED_WR_BP(u8 x,u8 y)
{
OLED_WR_Byte(0xb0+y,OLED_CMD);//设置行起始地址
OLED_WR_Byte(((x&0xf0)>>4)|0x10,OLED_CMD);
OLED_WR_Byte((x&0x0f),OLED_CMD);
}
//x0,y0：起点坐标
//x1,y1：终点坐标
//BMP[]：要写入的图片数组
void OLED_ShowPicture(u8 x0,u8 y0,u8 x1,u8 y1,u8 BMP[])
{
u32 j=0;
u8 x=0,y=0;
if(y%8==0)y=0;
else y+=1;
for(y=y0;y<y1;y++)
{
OLED_WR_BP(x0,y);
for(x=x0;x<x1;x++)
{
OLED_WR_Byte(BMP[j],OLED_DATA);
j++;
}
}
}PWM.C代码：输出一个20ms为周期的PWM波，定时器产生PWM波形计算方法：84000000/（8399+1）*（199+1）=0.02。
void TIM3_PWM_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
TIM_OCInitTypeDef TIM_OCInitStructure;
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3,ENABLE);
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOC, ENABLE);
GPIO_PinAFConfig(GPIOC,GPIO_PinSource6,GPIO_AF_TIM3);
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;
GPIO_Init(GPIOC,&GPIO_InitStructure);
TIM_TimeBaseStructure.TIM_Prescaler=8399;
TIM_TimeBaseStructure.TIM_CounterMode=TIM_CounterMode_Up;
TIM_TimeBaseStructure.TIM_Period=199;
TIM_TimeBaseStructure.TIM_ClockDivision=TIM_CKD_DIV1;
TIM_TimeBaseInit(TIM3,&TIM_TimeBaseStructure);
TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low;
TIM_OC1Init(TIM3, &TIM_OCInitStructure);
TIM_OC1PreloadConfig(TIM3, TIM_OCPreload_Enable);
TIM_ARRPreloadConfig(TIM3,ENABLE);
TIM_Cmd(TIM3, ENABLE);
} USART3.C代码：进行串口的初始化，并使能相应的接收中断函数，来达到可接收函数解锁的目的。
void usart3_init(u32 bound)
{
NVIC_InitTypeDef NVIC_InitStructure;
GPIO_InitTypeDef GPIO_InitStructure;
USART_InitTypeDef USART_InitStructure;
USART_DeInit(USART3); //复位串口3
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB,ENABLE); //使能GPIOB时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3,ENABLE);//使能USART3时钟
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_11 | GPIO_Pin_10; //GPIOB11和GPIOB10初始化
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;//复用功能
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //速度50MHz
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽复用输出
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP; //上拉
GPIO_Init(GPIOB,&GPIO_InitStructure); //初始化GPIOB11，和GPIOB10
GPIO_PinAFConfig(GPIOB,GPIO_PinSource11,GPIO_AF_USART3); //GPIOB11复用为USART3
GPIO_PinAFConfig(GPIOB,GPIO_PinSource10,GPIO_AF_USART3); //GPIOB10复用为USART3
USART_InitStructure.USART_BaudRate = bound;//波特率一般设置为9600;
USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式
USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位
USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位
USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制
USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx; //收发模式
USART_Init(USART3, &USART_InitStructure); //初始化串口3
USART_ITConfig(USART3, USART_IT_RXNE, ENABLE);//开启中断
USART_Cmd(USART3, ENABLE); //使能串口
NVIC_InitStructure.NVIC_IRQChannel = USART3_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=2 ;//抢占优先级2
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 3; //子优先级3
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道使能
NVIC_Init(&NVIC_InitStructure); //根据指定的参数初始化VIC寄存器
TIM7_Int_Init(100-1,8400-1); //10ms中断一次
TIM_Cmd(TIM7, DISABLE); //关闭定时器7
USART3_RX_STA=0; //清零
}
void USART3_IRQHandler(void)
{
u8 res;
if(USART_GetITStatus(USART3, USART_IT_RXNE) != RESET)//接收到数据
{
res =USART_ReceiveData(USART3);
if((USART3_RX_STA&(1<<15))==0)//接收完的一批数据,还没有被处理,则不再接收其他数据
{
if(USART3_RX_STA<USART3_MAX_RECV_LEN) //还可以接收数据
{
TIM_SetCounter(TIM7,0);//计数器清空
if(USART3_RX_STA==0)
TIM_Cmd(TIM7, ENABLE); //使能定时器7
USART3_RX_BUF[USART3_RX_STA++]=res; //记录接收到的值
}else
{
USART3_RX_STA|=1<<15; //强制标记接收完成
}
}
}
} TIMER.C代码：USART3的定时器设置。
void TIM7_Int_Init(u16 arr,u16 psc)
{
NVIC_InitTypeDef NVIC_InitStructure;
TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM7, ENABLE);//TIM7时钟使能
//定时器TIM7初始化
TIM_TimeBaseStructure.TIM_Period = arr; //设置在下一个更新事件装入活动的自动重装载寄存器周期的值
TIM_TimeBaseStructure.TIM_Prescaler =psc; //设置用来作为TIMx时钟频率除数的预分频值
TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1; //设置时钟分割:TDTS = Tck_tim
TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //TIM向上计数模式
TIM_TimeBaseInit(TIM7, &TIM_TimeBaseStructure); //根据指定的参数初始化TIMx的时间基数单位
TIM_ITConfig(TIM7,TIM_IT_Update,ENABLE ); //使能指定的TIM7中断,允许更新中断
TIM_Cmd(TIM7,ENABLE);//使能定时器7
NVIC_InitStructure.NVIC_IRQChannel = TIM7_IRQn;
NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=0 ;//抢占优先级0
NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1; //子优先级1
NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道使能
NVIC_Init(&NVIC_InitStructure); //根据指定的参数初始化VIC寄存器
}
void TIM7_IRQHandler(void)
{
if (TIM_GetITStatus(TIM7, TIM_IT_Update) != RESET)//是更新中断
{
USART3_RX_STA|=1<<15; //标记接收完成
TIM_ClearITPendingBit(TIM7, TIM_IT_Update ); //清除TIM7更新中断标志
TIM_Cmd(TIM7, DISABLE); //关闭TIM7
}
}GUI.C代码：通过调用OLED中的驱动函数设计出了一下OLED画面。
void GUI_OLED_LOCK(void)//锁屏面板初始化
{
OLED_Clear();
OLED_ShowChinese(48,0,13,16);
OLED_ShowChinese(64,0,36,16);
OLED_ShowChinese(0,16,0,16);
OLED_ShowChinese(16,16,1,16);
OLED_ShowString(32,16,":",16);//密码开始打印位置为x=40，y=16
OLED_Refresh();
OLED_ShowPicture(48,4,80,8,BMP1);
}
void GUI_OLED_UNLOCHING(void)//进行开锁中
{
u8 i;
double t=0.0;
char buf[8];
OLED_Clear();
OLED_ShowChinese(32,0,2,16);
OLED_ShowChinese(48,0,7,16);
OLED_ShowChinese(64,0,19,16);
OLED_ShowChinese(80,0,13,16);
OLED_ShowChinese(0,16,29,16);
OLED_ShowChinese(16,16,30,16);
OLED_Refresh();
for(i=0;i<80;i++)
{
t=t+1.25;
sprintf((char *)buf,"%3.0f%%",t);
OLED_DrawLine(i+32,16,i+32,32);
OLED_ShowString(88,48,(uint8_t *)buf,16);
OLED_Refresh();
OLED_ShowPicture(48,4,80,8,BMP1);
delay_ms(50);
}
}
void GUI_OLED_UNLOCK_OK(void)//开锁成功
{
u8 i;
double t=0.0;
char buf[8];
OLED_Clear();
OLED_ShowChinese(32,0,19,16);
OLED_ShowChinese(48,0,13,16);
OLED_ShowChinese(64,0,10,16);
OLED_ShowChinese(80,0,11,16);
OLED_ShowChinese(0,16,31,16);
OLED_ShowChinese(16,16,32,16);
OLED_Refresh();
for(i=0;i<80;i++)
{
t=t+1.25;
sprintf((char *)buf,"%3.0f%%",t);
OLED_DrawLine(i+32,16,i+32,32);
OLED_ShowString(88,48,(uint8_t *)buf,16);
OLED_Refresh();
OLED_ShowPicture(43,4,85,8,BMP2);
delay_ms(50);
}
}
void GUI_OLED_UNLOCK_NO(void)//开锁失败
{
u8 i;
double t=0.0;
char buf[8];
OLED_Clear();
OLED_ShowChinese(32,0,19,16);
OLED_ShowChinese(48,0,13,16);
OLED_ShowChinese(64,0,8,16);
OLED_ShowChinese(80,0,9,16);
OLED_ShowChinese(0,16,25,16);
OLED_ShowChinese(16,16,33,16);
OLED_Refresh();
for(i=0;i<80;i++)
{
t=t+1.25;
sprintf((char *)buf,"%3.0f%%",t);
OLED_DrawLine(i+32,16,i+32,32);
OLED_ShowString(88,48,(uint8_t *)buf,16);
OLED_Refresh();
OLED_ShowPicture(48,4,80,8,BMP1);
delay_ms(50);
}
}
void GUI_OLED_UNLOCK(void)//开锁成功返回操控界面
{
OLED_Clear();
OLED_ShowChinese(32,0,14,16);
OLED_ShowChinese(48,0,15,16);
OLED_ShowChinese(64,0,16,16);
OLED_ShowChinese(80,0,17,16);
OLED_ShowChinese(0,16,37,16);
OLED_ShowChinese(16,16,38,16);
OLED_ShowChinese(32,16,39,16);
OLED_ShowChinese(48,16,40,16);
OLED_ShowString(64,16,":",16);
OLED_ShowString(0,32,"*:",16);
OLED_ShowChinese(16,32,34,16);
OLED_ShowChinese(32,32,35,16);
OLED_ShowChinese(48,32,0,16);
OLED_ShowChinese(64,32,1,16);
OLED_ShowString(0,48,"#:",16);
OLED_ShowChinese(16,48,13,16);
OLED_ShowChinese(32,48,36,16);
OLED_Refresh();
}
void GUI_PSSKEY(void)//按键说明界面
{
OLED_Clear();
OLED_ShowNum(8,0,1,1,16);
OLED_ShowNum(40,0,2,1,16);
OLED_ShowNum(72,0,3,1,16);
OLED_ShowChinese(96,0,41,16);
OLED_ShowChinese(112,0,42,16);
OLED_ShowNum(8,16,4,1,16);
OLED_ShowNum(40,16,5,1,16);
OLED_ShowNum(72,16,6,1,16);
OLED_ShowChinese(96,16,43,16);
OLED_ShowChinese(112,16,42,16);
OLED_ShowNum(8,32,7,1,16);
OLED_ShowNum(40,32,8,1,16);
OLED_ShowNum(72,32,9,1,16);
OLED_ShowChinese(96,32,13,16);
OLED_ShowChinese(112,32,36,16);
OLED_ShowString(8,48,"*",16);
OLED_ShowNum(40,48,0,1,16);
OLED_ShowString(72,48,"#",16);
OLED_ShowChinese(96,48,3,16);
OLED_ShowChinese(112,48,44,16);
OLED_Refresh();
}
void GUI_PCHANGE(void)//密码修改界面
{
OLED_Clear();
OLED_ShowChinese(32,0,45,16);
OLED_ShowChinese(48,0,35,16);
OLED_ShowChinese(64,0,0,16);
OLED_ShowChinese(80,0,1,16);
OLED_ShowChinese(0,16,37,16);
OLED_ShowChinese(16,16,38,16);
OLED_ShowChinese(32,16,39,16);
OLED_ShowChinese(48,16,40,16);
OLED_ShowString(64,16,":",16);
OLED_ShowChinese(0,32,26,16);
OLED_ShowChinese(16,32,0,16);
OLED_ShowChinese(32,32,1,16);
OLED_ShowString(48,32,":",16);
OLED_ShowChinese(96,48,3,16);
OLED_ShowChinese(112,48,44,16);
OLED_Refresh();
}以上GUI函数设计出的画面：
MAIN.C代码：（修改密码系统部分）
思路：进入一次while函数进行一个死循环，只有当按键按下时才进行下面的操作。在下面的操作当中，合理的运用if和else if设置一个按键优先级顺序，按照这样的优先级顺序来进行按键操作。运用goto函数来进行每次按键回反的操作。
while((key4_val3=key_init_44())==RESET);
if(key4_val3==13)//按下*即S13键进行修改密码
{
GUI_PCHANGE();
for(i=0;i<7;i++)
{
delay_ms(200);
while((key4_val4=key_init_44())==RESET);
if(key4_val4==13)//返回系统主界面
{
goto loop2;
}
else if(key4_val4==4)//删除
{
i=-1;
for(j=0;j<6;j++)
{
keysd[j]=j+1;
}
key4_val4=0;
GUI_PCHANGE();
}
else if(key4_val4==8)//清除
{
if(i>0)
{
i--;
keysd[i]=i+1;
OLED_ShowString((56+i*8),32," ",16);
OLED_Refresh();
i--;
}
key4_val4=0;
}
else if(key4_val4==16)//确认
{
if(i==6)
{
for(i=0;i<6;i++)
{
keysd[i]=keysa[i];
}
OLED_ShowChinese(0,48,10,16);
OLED_ShowChinese(16,48,11,16);
OLED_Refresh();
goto loop2;
}
key4_val4=0;
}
else if((key4_val4!=15)&&(key4_val4!=12))//数字输入
{
u8 temp;
if(i<6)
{
switch(key4_val4)
{
case 1:temp=1;
break;
case 2:temp=2;
break;
case 3:temp=3;
break;
case 5:temp=4;
break;
case 6:temp=5;
break;
case 7:temp=6;
break;
case 9:temp=7;
break;
case 10:temp=8;
break;
case 11:temp=9;
break;
case 14:temp=0;
break;
default:temp=10;
break;
}
keysa[i]=temp;
OLED_ShowString((56+i*8),32,"*",16);
OLED_Refresh();
}
else
{
i--;
}
}
else
{
i--;
}
key4_val4=0;
}
}
else if(key4_val3==15)//按下#即S15键进行系统锁定
{
key4_val3=0;
key4_val2=0;
TIM_SetCompare1(TIM3,180);
delay_ms(2000);
TIM_SetCompare1(TIM3,100);
goto loop1;
}
