控制寄存器SCON和PCON
1.1 SCON(串行控制寄存器)格式
1.2 各位功能效果
SM0/FE：（需要参考下面的PCON寄存器）
当PCON寄存器中的SMOD0/PCON.6位为1时，该位用于帧错误检测。当检测到无效位时，通过UART接收器设置该位。必须由软件清零。

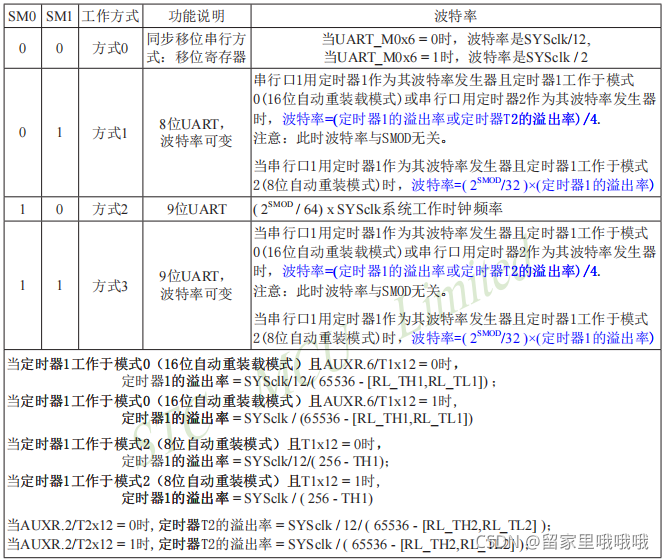

SM0与SM1组合确定工作方式：
SM2： 允许方式2或3多机通信控制位
在方式2或方式3时，
如果SM2为1且REN位为1，则接收机处于地址帧筛选状态。此时可以接收到的第9位（即RB8）来筛选地址帧：若RB8=1，说明是地址帧，地址信息可以进入SBUF，并使RI为1，进而在中断服务程序中再进行地址号比较；若RB8=0，说明不是地址帧，应丢掉且保持RI=0。
如果SM2为0且REN位为1，均可使接收到的信息进入SBUF，并使RI为1，此时RB8通常为校验位。
REN: 允许/禁止串行接收控制位。（需要软件置位、复位）REN=1时，允许串行接收状态，可以启动串行接收器RxD,开始接收信息。
TB8： 在方式2或3，它为要发送的第九位数据（需要软件置位、复位）。在方式0、1，该位不用。
RB8： 在方式2或3，它为接收到的第九位数据（需要软件置位、复位）。在方式0、1，该位不用。
T1： 发送中断请求标志位。
RI： 接收中断请求标志位。
2.1 PCON(电源控制寄存器)格式
SMOD: 波特率选择位。当用软件置位SMOD，即SMOD=1.则使串行通信方式1、2、3的波特率加倍；SMOD=0,则各工作方式的波特率加倍。复位时，SMOD=0。
SMOD0： 帧错误检测有效控制位。当SMOD0=1,SCON寄存器中的SM0/FE用于FE（帧错误检测）功能；当SMOD0=0,SCON寄存器中的SM0/FE位用于SM0功能，和SM1一起指定串行口的工作方式。复位时SMOD0=0。
