Arduino扩展板-POE以太网络W5500介绍

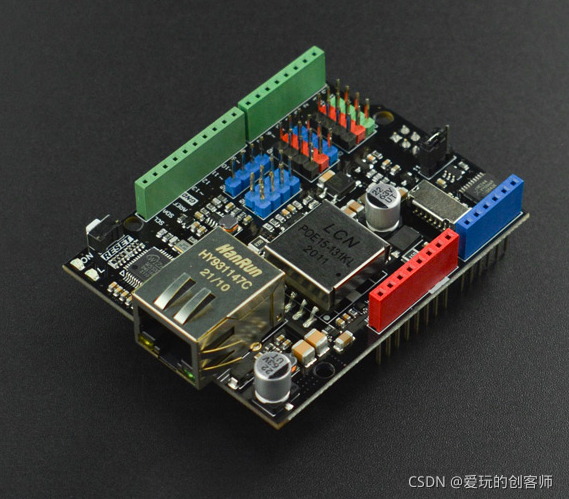

这款兼容Arduino的W5500以太网扩展板是DFRobot Ethernet家族的新成员，其集成PoE电源和W5500以太网芯片，能够满足一般IoT项目的应用要求。其PoE供电、以太网传输、IO扩展，为一根网线部署IoT项目打下坚实基础。

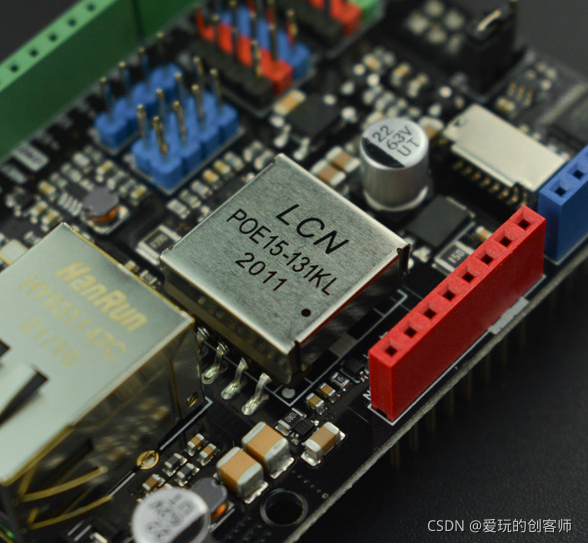

在外形和功能扩展上，W5500 PoE以太网扩展板集成了符合IEEE 802.3at行业标准的PoE Class 0电源，MicroSD卡座以及标准的Gravity-4 Pin I2C接口2个，UART 接口1个，Gravity-3 Pin数字模拟接口各4个，产品大小与Arduino UNO尺寸相等。

Arduino扩展板-POE以太网络W5500性能优势
在性能上

1. POE以太网络扩展板 W5500集成了 TCP/IP 协议栈，10/100M 以太网数据链路层（MAC） 及物理层（PHY），使得用户使用单芯片就能够在他们的应用中拓展网络连接。

2. POE以太网络扩展板 W5500支持全硬件TCP/IP协议栈，支持TCP,UDP,IPv4,ICMP,ARP,IGMP 以及 PPPoE 协议。

3. POE以太网络扩展板 W5500 内嵌 32K 字节片上收发缓存以供以太网包处理。这将会比其他嵌入式以太网方案，更加快捷、简便。

4. W5500主控板使用了一个新的高效SPI协议，支持80MHz通信速率，从而能够更好的实现高速网络通讯。

5. POE以太网络扩展板 W5500还提供了网络唤醒模式（WOL）及掉电模式，能够有效减少系统能耗，供客户更方便的选择使用。


Arduino扩展板-POE以太网络W5500特性
支持硬件TCP/IP协议：TCP,UDP, ICMP, IPv4,ARP,IGMP,PPPoE
支持8通道独立Sockets
支持WOL网络唤醒
内部32KB收发缓存
板载电平转换电路
扩展Gravity传感器用3P排针接口

Arduino扩展板-POE以太网络W5500技术规格
PoE输入：48V AC/DC（本产品为符合802.3at标准的Class 0 PD设备）
PoE功率：最高12W(VIN口可向外输出12V/1A)
SPI时钟：80MHz(Max)
PHY：WIZnet W5500
PCB尺寸：68.6mmx53.3mm
整体尺寸：72.5mmx53.3mm
