ZMP1107适配更大的SPI Nor-Flash并去掉EMMC

资料选择

官方提供两个ZMP110x评估板，相关配置如下：

ZMP107+8M SPI Nor-Flash+4GEMMC：SPI Nor-Flash存放Uboot，Kernel等，EMMC存放Rootfs和应用demo等。
ZMP106+16M SPI Nor-Flash：Uboot，Kernel、文件系统、应用demo等。

现在需要改成：ZMP1107使用16MB的SPI Nor-Flash用于Uboot，Kernel、文件系统、应用demo等，去掉EMMC。

在对比分析后决定在ZMP1106的SDK资料上修改成ZMP1107比较容易。

修改Uboot的SPI Nor-Flash的分区

16MB的SPI Nor-Flash分区规划（实际中应用中，如果4M的用户分区不够，可以继续扩展）

分区名	偏移（0x）	大小（0x）	初步大小	备注
UBOOT	0x0	0x40000（256K）	146K	boot分区
ENV	0x40000	0x10000（64K）	4K	环境变量分区
ENVBK	0x50000	0x10000（64K）	4K	环境变量备份分区
DTB	0x60000	0x10000（64K）	27K	设备树分区
KERNEL	0x70000	0x280000（2560K）	2197K	内核分区
LOGO	0x2f0000	0x80000（512K）	11K	开机LOGO分区
ROOTFS	0x370000	0x800000（8192K）	6776K	文件系统分区
WORK	0xb70000	0x490000（4672KB）	3K	用户分区

进入uboot目录，按照上面分区修改zmp110x_evb.h文件：gedit include/configs/zmp110x_evb.h

#define  MTDIDS_DEFAULT  "nor0=spi0.0"
#define CONFIG_DEFAULT_MTDPARTS \
    "mtdparts=mtdparts=spi0.0:256K@0x0(UBOOT),64K@0x40000(ENV),64K@0x50000(ENVBK),64K@0x60000(DTB),"\
	"2560K@0x70000(KERNEL),512K@0x2f0000(LOGO),8192K@0x370000(ROOTFS),-@0xb70000(WORK)"

修改启动方式：Kernel，dtb，rootfs 都存放于 SPI Nor-Flash，这种情况下 rootfs 使用 squashfs 压缩自读文件系统，对应启动命令 boot_mtd。只修改其中的启动方式，其他默认。修改env.cfg文件：gedit envtool/zmp1106_smart_panel_nor.cfg

 bootcmd run boot_mtd

根据不同的SPI Nor-Flash修改设备树：gedit arch/arm/boot/dts/zmp110x_spi_nor.dtsi

gd25q128: spi-norflash@2 {
    compatible = "gd,gd25q128";
    norflash-name = "gd25q128";
    reg = <2>;

    /* spiflash gd25q128 */
    norflash-jedec-id = <0xc84018>; //不同flash芯片。ID不同
    norflash-ext-id = <0>;
    norflash-sector-size = <0x10000>;
    norflash-n-sectors = <256>;

    norflash-flags = <0x18F8>;
    rd_status_cmd = <0x05>, <0x35>, <0x15>;
    wr_status_cmd = <0x01>, <0x31>, <0x11>;
    wr_mode = <1>;
    norflash-wr_flags = <2>;

    /* status reg bit map */
    norflash-b-wip = <0>;
    norflash-b-wel = <1>;
    norflash-b-bp0 = <2>;
    norflash-b-bp1 = <3>;
    norflash-b-bp2 = <4>;
    norflash-b-bp3 = <5>;
    norflash-b-bp4 = <6>;
    norflash-b-srp0 = <7>;
    norflash-b-srp1 = <8>;
    norflash-b-qe = <9>;
    norflash-b-cmp = <14>;
    norflash-b-sus = <15>;

    status = "disable";
};

修改板级设备树：gedit arch/arm/boot/dts/zmp1106_smart_panel.dts

&gd25q128 {
    status = "okay";
};

检查uboot中是否有gd25q128的驱动： gedit drivers/mtd/spi/sf_probe.c ，已经有了，没有的话按照格式添加，细节参数参考芯片手册。

/*spiflash gd25q128c*/
{
    .jedec_id = 0xc84018,	.ext_id = 0,
    .b_wip = 0,	.b_wel = 1,	.b_bp0 = 2,	.b_bp1 = 3,
    .b_bp2 = 4,	.b_bp3 = 5,	.b_bp4 = 6,	.b_srp0 = 7,
    .b_srp1 = 8,.b_qe = 9,	.b_lb = 10,	.b_cmp = 14,
    .b_sus = 15,
    .read_sr = spi_flash_cmd_read_status,
    .write_sr = spi_flash_gd25q128c_cmd_write_status,
},

{ "gd25q128", 0xc84018, 0, 64 * 1024, 256, SECT_4K|SFLAG_COM_STATUS2, 0,},

编译Uboot、Kernel等

注意：路劲使用自己主机的真实路径

依次执行以下命令编译 U-Boot，编译完成后会在 U-Boot 目录生成 u-boot.bin 文件

zlgmcu@ubuntu:~/u-boot$ export PATH=$PATH":/opt/arm-zlgmcu-linux-uclibcgnueabi/bin"
zlgmcu@ubuntu:~/u-boot$ export ARCH=arm
zlgmcu@ubuntu:~/u-boot$ export CROSS_COMPILE=arm-zlgmcu-linux-uclibcgnueabi-
zlgmcu@ubuntu:~/u-boot$ make distclean
zlgmcu@ubuntu:~/u-boot$ make zmp110x_evb_config
zlgmcu@ubuntu:~/u-boot$ make all -j4

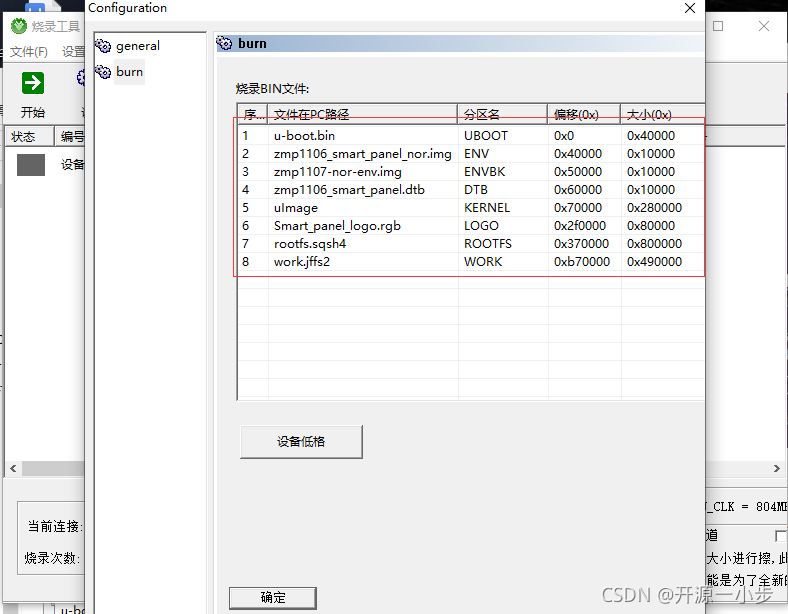

在这里插入图片描述

在 Kernel 源码目录下，依次执行下面命令进行编译：

zlgmcu@ubuntu:~/kernel $ export PATH="/opt/arm-zlgmcu-linux-uclibcgnueabi/bin:"$PATH
zlgmcu@ubuntu:~/kernel $ export ARCH=arm
zlgmcu@ubuntu:~/kernel $ export CROSS_COMPILE=arm-zlgmcu-linux-uclibcgnueabi-
zlgmcu@ubuntu:~/kernel $ make O=../bd_kernel zmp1107_evb_defconfig
zlgmcu@ubuntu:~/kernel $ make O=../bd_kernel uImage dtbs modules -j4
zlgmcu@ubuntu:~/kernel $ make O=../bd_kernel INSTALL_MOD_PATH=../bd_modules modules_install -j4
