概述
ESP-07S(WT8266-S3) WiFi 模块是由启明云端科技开发的、低功耗高性价比的嵌入式无线网络控制模块。 可满足智能电网、楼宇自动化、安防、智能家居、远程医疗等物联网应用的需求。 该模块核心处理器 ESP8266 在较小尺寸封装中集成了业界领先的 Tensilica L106 超低功耗 32 位微 型 MCU，带有 16 位精简模式，主频?持 80 MHz 和 160 MHz，支持 RTOS，集成 Wi-Fi MAC/ BB/RF/PA/LNA， 板载天线。 该模块支持标准的 IEEE802.11 b/g/n 协议，完整的 TCP/IP 协议栈。用户可以使用该模块为现有的设备 添加联网功能，也可以构建独立的网络控制器。
主要特性
? 采用 SMD-16 封装
? IPEX 天线
? 工作电压：3.3V
? 工作环境温度：-20-85°C
? CPU Tensilica L106
o RAM 50KB（可用）
o Flash 32Mbit
? 系统
o 802.11 b/g/n
o 内置 Tensilica L106 超低功耗 32 位微型 MCU，带有 16 位精简模式，主频支持 80 MHz 和 160 MHz，支持 RTOS
o WIFI @2.4 GHz，支持 WEP/WPA-PSK/WPA2-PSK 安全模式
o 超小尺寸模组 17mm16mm3mm(±0.2mm)
o 内置 10 bit 高精度 ADC
o 内置 TCP/IP 协议栈
o 内置 TR 开关、balun、LNA、功率放大器和匹配网络
o 深度睡眠保持电流为 20uA，关断电流小于 5uA
o 串口速率最高可达 4Mbps
o 待机状态消耗功率小于 1.0mW (DTIM3)
o 支持 AT 远程升级及云端 OTA 升级
o 支持 STA/AP/STA+AP 工作模式

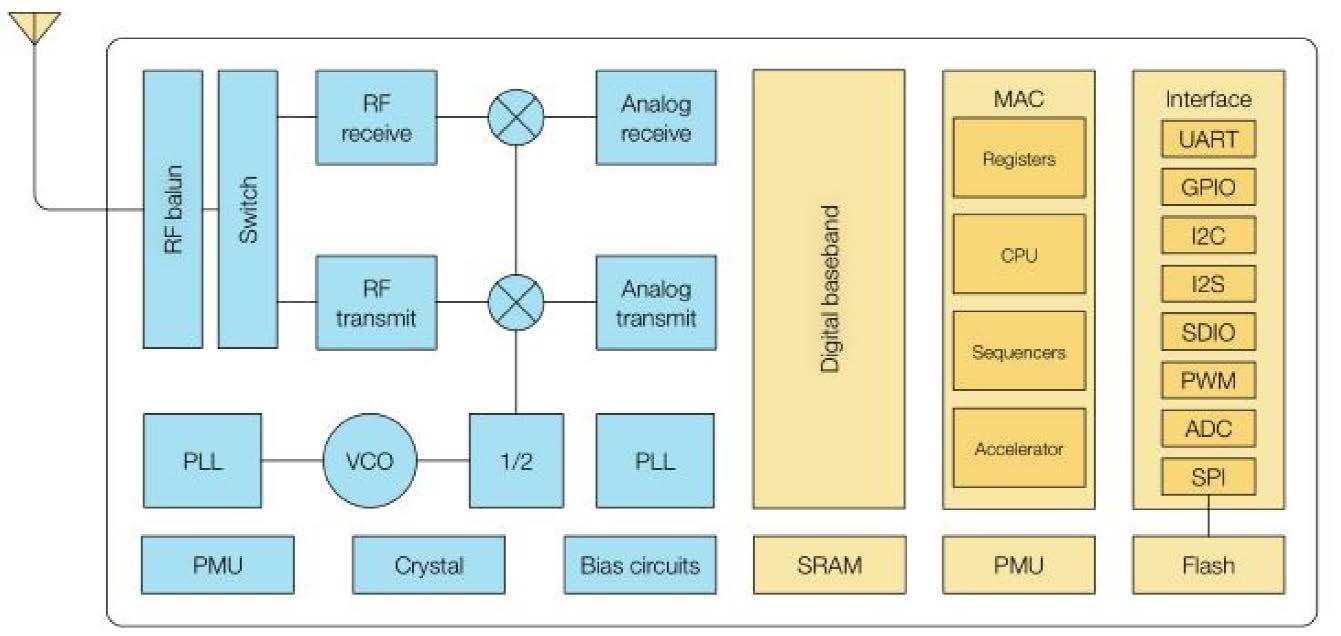

系统框图

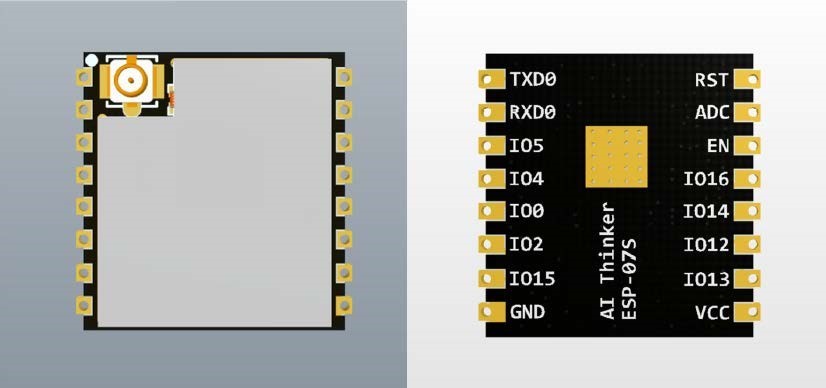

引脚描述
