[嵌入式]串口 DMA+空闲中断

文章主要参考了
https://blog.csdn.net/qq_42810361/article/details/106570373

Cubemx的配置

跳过基本的配置

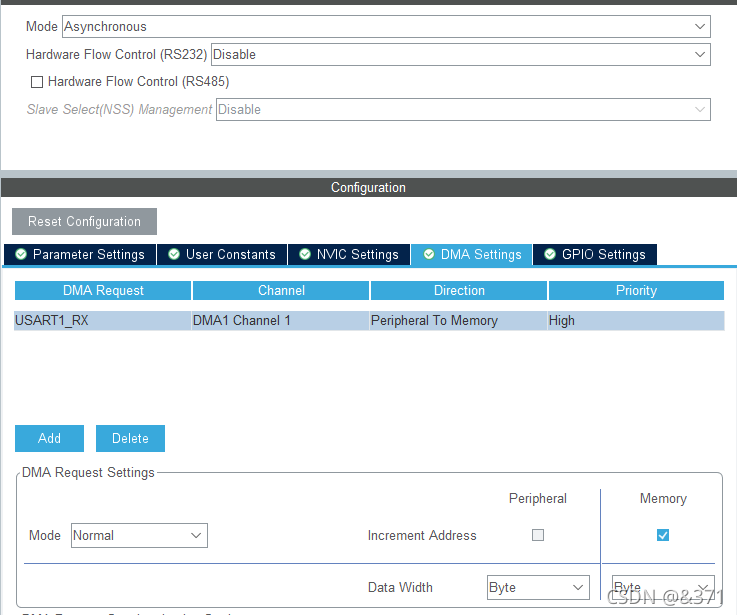

1USART1 配置

中断配置

其他默认配置不改变

代码块

usart.c 这里要添加头文件#include<string.h>

ts_usart_type usart_nb_type;
void hal_uart_recv_init(void)
{
	/* 1. 打开串口空闲中断 */
	__HAL_UART_ENABLE_IT(&huart1 ,UART_IT_IDLE );
	/* 2. 打开 DMA 接收 */
	HAL_UART_Receive_DMA(&huart1 ,usart_nb_type.usart_dma_recv_buffer, USART_DMA_RECV_SIZE);
}
void hal_uart_irq_prejudge(void)
{
	uint32_t temp;
	/* 1. 判断空闲中断 */
	if(__HAL_UART_GET_FLAG(&huart1 , UART_FLAG_IDLE) != RESET)
	{
		/* 2. 清除中断 */
		__HAL_UART_CLEAR_IDLEFLAG(&huart1);
		/* 3. 停止 DMA 接收 */
		HAL_UART_DMAStop(&huart1);
		//清除 DMA 接收中断，只需读取一次状态寄存器和数据寄存器，即可实现
		temp = huart1.Instance->ICR;
		temp = huart1.Instance->RDR;
		/* 4. 获取 DMA 接收数据长度 : NDTR 为递减计数器，故 SIZE - NDTR*/
		temp = USART_DMA_RECV_SIZE -__HAL_DMA_GET_COUNTER(&hdma_usart1_rx);
		usart_nb_type.usart_dma_recv_len = temp;
		/* 5. 串口回调函数 */
		HAL_UART_RxCpltCallback(&huart1);
	}
}
void hal_uart_recv_judge(void)
{
		/* 1. 判断是否有完整数据 */
		if(usart_nb_type.usart_recv_flag == 1)
		{
		/* 2. 打印数据到指定串口 */
			HAL_UART_Transmit(&huart1 ,usart_nb_type.usart_recv_buffer ,usart_nb_type.usart_recv_len ,100 );
		/* 3. 清空接收缓存区 */
			memset(usart_nb_type.usart_recv_buffer ,0 ,usart_nb_type.usart_recv_len);

		/* 4. 清空数据接收标志 */
			usart_nb_type.usart_recv_flag = 0;

		/* 5. 清空数据接收长度 */
			usart_nb_type.usart_recv_len = 0;
		}
}

usart.h

#define USART_DMA_RECV_SIZE     256
#define USART_RECV_SIZE  		1024
/* 串口数据类型 */
typedef struct
{
	/* 数据接收标志 */
	uint8_t usart_recv_flag;
	/* 数据解析长度 */
	uint16_t usart_recv_len;
	/* DMA 数据长度 */
	uint16_t usart_dma_recv_len;
	/* 数据解析缓冲区 */
	uint8_t usart_recv_buffer [USART_RECV_SIZE];
	/* DMA 数据缓冲区 */
	uint8_t usart_dma_recv_buffer [USART_DMA_RECV_SIZE];
}ts_usart_type;
extern ts_usart_type usart_nb_type;
void hal_uart_recv_judge(void);
void hal_uart_recv_init(void);
void hal_uart_irq_prejudge(void);

stm32g4xx_it.c中 添加usart.h头文件

void USART1_IRQHandler(void)
{
  /* USER CODE BEGIN USART1_IRQn 0 */
	hal_uart_irq_prejudge();
  /* USER CODE END USART1_IRQn 0 */
  HAL_UART_IRQHandler(&huart1);
  /* USER CODE BEGIN USART1_IRQn 1 */
	HAL_UART_Receive_DMA(&huart1 ,usart_nb_type.usart_dma_recv_buffer ,USART_DMA_RECV_SIZE);
  /* USER CODE END USART1_IRQn 1 */
}

修改这个处理函数

main.c 中 添加头文件string.h

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
	/* 1. 判断是否为 NB 串口 */
	if(huart->Instance == huart1.Instance)
	{
		/* 2. 判断是否有未处理的数据 */
		/* 有，从地址 0+old_len 开始获取 DMA 接收区数据。 */
		if(usart_nb_type.usart_recv_len > 0)
		{
			memcpy(&usart_nb_type.usart_recv_buffer[usart_nb_type.usart_recv_len] ,usart_nb_type.usart_dma_recv_buffer ,usart_nb_type.usart_dma_recv_len);
			usart_nb_type.usart_recv_len += usart_nb_type.usart_dma_recv_len;
		}
		/* 无，从地址 0 开始获取 DMA 接收区数据。 */
		else
		{
			memcpy(usart_nb_type.usart_recv_buffer ,usart_nb_type.usart_dma_recv_buffer ,usart_nb_type.usart_dma_recv_len);
			usart_nb_type.usart_recv_len = usart_nb_type.usart_dma_recv_len;
		}
		/* 3. 清空 DMA 接收区 */
		memset(usart_nb_type.usart_dma_recv_buffer ,0 ,usart_nb_type.usart_dma_recv_len);
		/* 4. 清空 DMA 接收长度 */
		usart_nb_type.usart_dma_recv_len = 0;
		/* 5. 置位数据接收标志 */
		usart_nb_type.usart_recv_flag = 1;
		hal_uart_recv_judge();
	}
}

在while（1）之前初始化

hal_uart_recv_init();
  while (1)

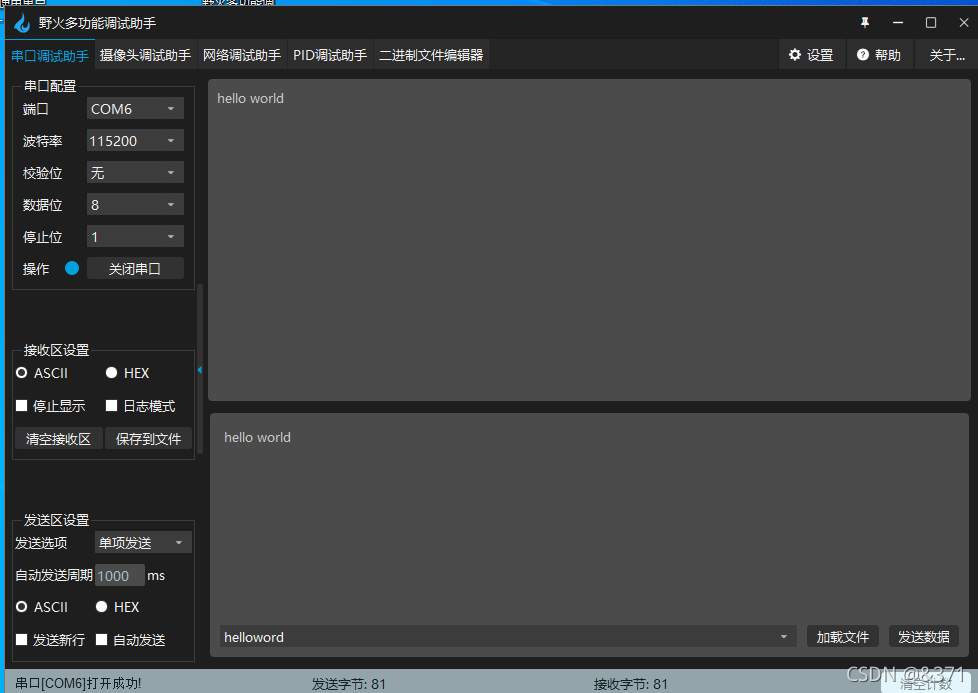

结果
