前言

最近发现电机类的步进电机挺有趣的，于是趁快开学了有空再码一篇，分享一下自己的学习心得，有哪里写的不好欢迎随时指正。

一、关于步进电机那点事

这次使用的是二相步进电机，博客上也有许多关于步进电机的博文啊，质量也是参差不齐，今天就给大家仔细的介绍一下该电机，我主要还是继承以往的风格，资料方面我也讲的少，主要还是侧重实操方向，希望能够带给大家帮助

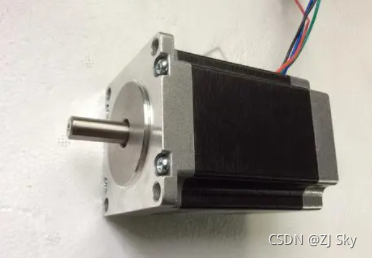

下面是图：?

首先要认识一下步进电机上的几条线：

四条线（红、蓝、绿、黑）

正常来说对应A+、A-、B+、B-，在电机上基本上也都会标明代表含义，其实步进电机的原理其实都差不多，主要就是学会使用和了解原理就基本上达到我们的目的了，如果想要深入学习，那可以再继续研究······

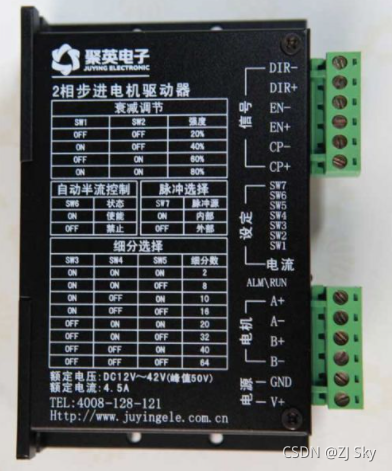

那么怎么使用呢？首先就要搭配一款步进电机的驱动器了，网上随便都可以买到，如图：

?这里我们很明显可以看到它有12个接口，这里再详细介绍一下如何使用接口：

V+：连接电源正极（注意电压在9V~32V之间即可，过大的话你懂得）

GND:连接电源负极

A+：连接电机绕组A+相

A-?：?连接电机绕组A-相

B+：连接电机绕组B+相

B- ：?连接电机绕组B-相

CP+：脉冲信号输入正 ( PUL+ )（取决于共阴、共阳接法再来接线，共阴的话CP-接地，CP+接脉冲信号即定时器PWM输出）

CP-：脉冲信号输入负? ( PUL-)

DIR+：电机正、反转控制正（同样取决于共阴共阳接法）

DIR-：电机正、反转控制负

EN+：电机脱机控制正（可以不接）

EN-：电机脱机控制负

二、接线问题

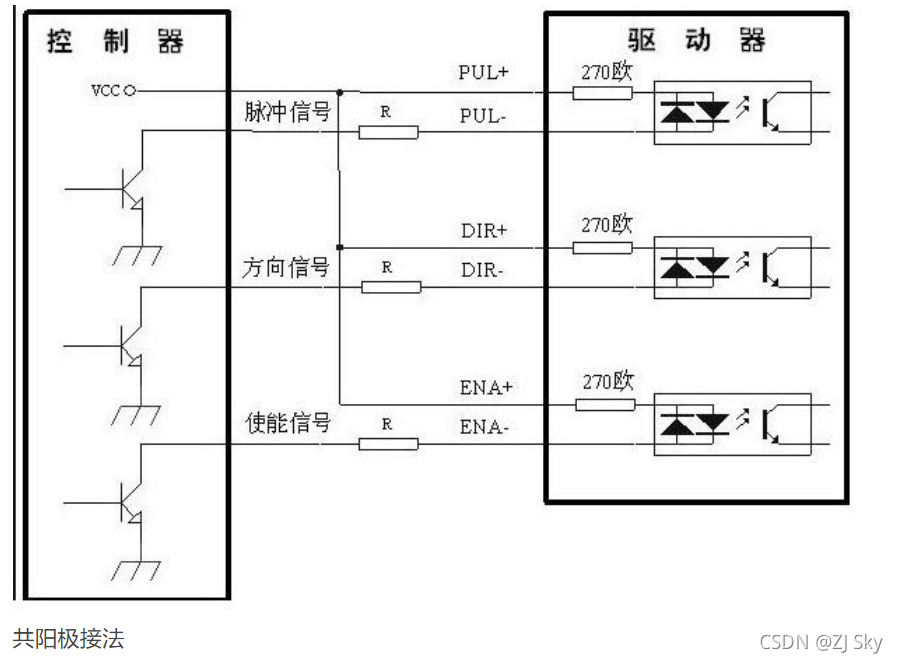

上面到这可能对它的接线有了一个想法了，那么具体如何接线呢？嘿嘿，这里有共阴和共阳的常见的两种接法，具体参照下图：

?这里我采用了共阴极的接法

那么我的接线：

DIR+:PA8（随便一个端口即可）

DIR-:GND

CP+:PA1(TIM2通道2)

CP-:GND

ENA不接

三、主要代码

这里的代码搬运后修改一些的，即可上手即可用

主函数

#include "stm32f10x.h"
#include "sys.h"
#include "usart.h"
#include "delay.h"
#include "key.h"
#include "led.h"
#include "usmart.h"
#include "driver.h"

//共阴
/*
CP+->PA.1   CP-接GND
DIR+->PA.8  DIR-接GND
*/

int main(void)
{
	delay_init();
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
	uart_init(115200);
	KEY_Init();
	Driver_Init();
	TIM2_Init(999,72-1);
	while(1)
	{
			Locate_Rle2(500,CW);
			delay_ms(5000);
			delay_ms(5000);
			delay_ms(5000);
			Locate_Rle2(500,CCW);
			delay_ms(5000);
			delay_ms(5000);
			delay_ms(5000);
		}

}

?定时器函数：

#include "stm32f10x.h"
#include "driver.h"
#include "delay.h"
#include "usart.h"

long current_pos[2]={0,0};
int motor_dir2=0;
u8 count[2]={0,0};

void Driver_Init(void)
{
	GPIO_InitTypeDef  GPIO_InitStructure;

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);
	GPIO_SetBits(GPIOA,GPIO_Pin_8);
}


void TIM2_Init(u16 arr,u16 psc)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
	TIM_OCInitTypeDef  TIM_OCInitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;

	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA , ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1;				//TIM2_CH2
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	TIM_TimeBaseStructInit(&TIM_TimeBaseStructure);

	TIM_TimeBaseStructure.TIM_Period = arr;
	TIM_TimeBaseStructure.TIM_Prescaler =psc;
	TIM_TimeBaseStructure.TIM_ClockDivision = 0;
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);
	TIM_ClearITPendingBit(TIM2,TIM_IT_Update);

	TIM_UpdateRequestConfig(TIM2,TIM_UpdateSource_Regular);
	TIM_SelectOnePulseMode(TIM2,TIM_OPMode_Single);
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2;
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
	TIM_OCInitStructure.TIM_Pulse = arr>>1;
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
	TIM_OC2Init(TIM2, &TIM_OCInitStructure);

	TIM_OC2PreloadConfig(TIM2, TIM_OCPreload_Enable);
	TIM_ARRPreloadConfig(TIM2, ENABLE);

	TIM_ITConfig(TIM2, TIM_IT_Update ,ENABLE);

	NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&NVIC_InitStructure);

	TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
	TIM_Cmd(TIM2, DISABLE);
}
/******* TIM2*********/
void TIM2_IRQHandler(void)
{
	if(TIM_GetITStatus(TIM2,TIM_FLAG_Update)!=RESET)
	{
		TIM_ClearITPendingBit(TIM2,TIM_FLAG_Update);
		count[0]++;
		TIM_GenerateEvent(TIM2,TIM_EventSource_Update);

		TIM_Cmd(TIM2, ENABLE);

		if(count[0]==200)
		{
			if(motor_dir2==CW)
				current_pos[0]+=count[0];
			else
				current_pos[0]-=count[0];
			TIM_Cmd(TIM2, DISABLE);
			printf("motor2μ±?°????=%ld\r\n",current_pos[0]);
			count[0]=0;
		}

	}
}

void TIM2_Startup(u32 frequency)
{
	u16 temp_arr=1000000/frequency-1;
	TIM_SetAutoreload(TIM2,temp_arr);
	TIM_SetCompare2(TIM2,temp_arr>>1);

	TIM_SetCounter(TIM2,0);
	TIM_Cmd(TIM2, ENABLE);
}


void Locate_Rle2(u32 frequency,DIR_Type dir)
{

	if(TIM2->CR1&0x01)
	{
		printf("\r\nThe last time pulses is not send finished,wait please!\r\n");
		return;
	}
	if((frequency<20)||(frequency>100000))
	{
		printf("\r\nThe frequency is out of range! please reset it!!(range:20Hz~100KHz)\r\n");
		return;
	}
	motor_dir2=dir;

	DRIVER_DIR2=motor_dir2;
	TIM2_Startup(frequency);
}

?到这里你就会发现其实原理还是相当简单的，剩下的也不再深入了，希望能够对大家帮助哈哈

实现目的：

该程序就是实现正转后隔一会再反转，大家可以根据自己需求设置到自己想要的转动情况，同时要让他停下来，只需要在自己需要的地方设置一个TIM_SetCompare2（TIM2,0）即可停下，可以自由设置。
