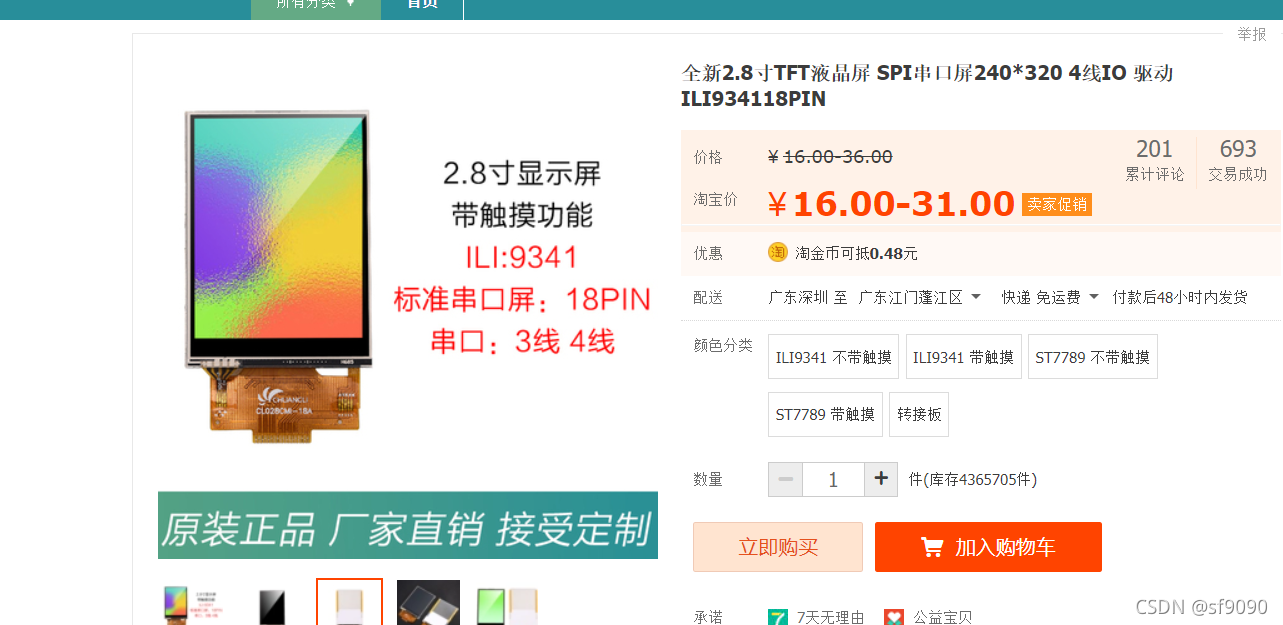

1. 驱动彩屏

彩屏对应引脚

彩屏	引脚
TFT_CS	PA4
TFT_RES	PE13
D/R	PE8
SPI1_MOSI	PA7
SPI1_MISO	PA6
SPI1_SCK	PA5
TFT_LED	+3.3V
SPI3_MOSI	PB5:
SPI3_MISO	PB4
:SPI3_SCK:	PB3:
T_CS	PA15
T_IRQ	:PE10-:

注！TFT_LED引脚我直接接到一个按键上，用按键控制背光灯

1.1 初始化引脚

//打开需要用到的功能，配置输入输出模式
 RCC->APB2ENR =RCC_APB2ENR_IOPAEN | RCC_APB2ENR_USART1EN | RCC_APB2ENR_IOPEEN | RCC_APB2ENR_SPI1EN | RCC_APB2ENR_TIM1EN ;

  GPIOA->CRH = (GPIOA->CRH  & 0XFFFFF00F) | 0X4B0;

  GPIOE->CRH = (GPIOE->CRH & 0X00F00F0F) | 0X44037030;

//spi初始化配置
void SPI1_Init(void)
{
	    /* SPI初始化 */
  GPIOA->CRL = (GPIOA->CRL & 0X0000FFFF) | 0Xb4bb0000;//spi引脚配置

  SPI1->CR1 = SPI_CR1_SSM | SPI_CR1_SSI | SPI_CR1_MSTR | SPI_CR1_SPE;
}

void LCD_GPIOInit(void)
{

 //推挽输出   RES/DR配置
  GPIOE->CRH = (GPIOE->CRH & 0XFF0FFFF0) | 0X300003;

}

注！初始化引脚的内容就不罗嗦了

//低电平复位
void LCD_RESET(void)
{
	LCD_RST_CLR;
	delay_ms(100);
	LCD_RST_SET;
	delay_ms(100);
}

1.2 初始化彩屏

 void LCD_Init(void)
{
	SPI1_Init(); //硬件SPI1初始化
	LCD_GPIOInit();//LCD GPIO初始化
 	LCD_RESET(); //LCD 复位

 // LCD_WR_REG(0X01); 软件res
  // Power control B
  LCD_WR_REG (0xcf);
  LCD_WR_DATA (0x00);
  LCD_WR_DATA (0x81);
  LCD_WR_DATA ( 0x30);

  // Power on sequence control
  LCD_WR_REG (0xed);
  LCD_WR_DATA ( 0x64);
  LCD_WR_DATA ( 0x03);
  LCD_WR_DATA (0x12);
  LCD_WR_DATA ( 0x81);

  // Driver timing control A
  LCD_WR_REG (0xe8);
  LCD_WR_DATA (0x85);
  LCD_WR_DATA (0x10);
  LCD_WR_DATA (0x78);

  // Power control A
  LCD_WR_REG ( 0xcb);
  LCD_WR_DATA ( 0x39);
  LCD_WR_DATA (0x2c);
  LCD_WR_DATA (0x00);
  LCD_WR_DATA (0x34);
  LCD_WR_DATA ( 0x02);

  // Pump ratio control
  LCD_WR_REG (0xf7);
  LCD_WR_DATA(0x20);

  // Driver timing control B
  LCD_WR_REG ( 0xea);
  LCD_WR_DATA ( 0x00);
  LCD_WR_DATA ( 0x00);

  // Frame Rate Control (In Normal Mode/Full Colors)
  LCD_WR_REG ( 0xb1);
  LCD_WR_DATA ( 0x00);
  LCD_WR_DATA ( 0x1b);

  // Display Function Control
  LCD_WR_REG ( 0xb6);
  LCD_WR_DATA ( 0x0a);
  LCD_WR_DATA ( 0xa2);

  // Power Control 1
  LCD_WR_REG ( 0xc0);
  LCD_WR_DATA ( 0x35);

  // Power Control 2
  LCD_WR_REG ( 0xc1);
  LCD_WR_DATA ( 0x11);

  // VCOM Control 1
  LCD_WR_REG ( 0xc5);
  LCD_WR_DATA ( 0x45);
  LCD_WR_DATA ( 0x45);

  // VCOM Control 2
  LCD_WR_REG ( 0xc7);
  LCD_WR_DATA ( 0xa2);

  // Enable 3G
  LCD_WR_REG ( 0xf2);
  LCD_WR_DATA ( 0x00);

  // Gamma Set
  LCD_WR_REG ( 0x26);
  LCD_WR_DATA ( 0x01);

  // Positive Gamma Correction
  LCD_WR_REG ( 0xe0);
  LCD_WR_DATA ( 0x0f);
  LCD_WR_DATA ( 0x26);
  LCD_WR_DATA ( 0x24);
  LCD_WR_DATA ( 0x0b);
  LCD_WR_DATA ( 0x0e);
  LCD_WR_DATA ( 0x09);
  LCD_WR_DATA ( 0x54);
  LCD_WR_DATA ( 0xa8);
  LCD_WR_DATA ( 0x46);
  LCD_WR_DATA ( 0x0c);
  LCD_WR_DATA ( 0x17);
  LCD_WR_DATA ( 0x09);
  LCD_WR_DATA ( 0x0f);
  LCD_WR_DATA ( 0x07);
  LCD_WR_DATA ( 0x00);

  // Negative Gamma Correction
  LCD_WR_REG ( 0xe1);
  LCD_WR_DATA ( 0x00);
  LCD_WR_DATA ( 0x19);
  LCD_WR_DATA ( 0x1b);
  LCD_WR_DATA ( 0x04);
  LCD_WR_DATA ( 0x10);
  LCD_WR_DATA ( 0x07);
  LCD_WR_DATA ( 0x2a);
  LCD_WR_DATA ( 0x47);
  LCD_WR_DATA ( 0x39);
  LCD_WR_DATA ( 0x03);
  LCD_WR_DATA ( 0x06);
  LCD_WR_DATA ( 0x06);
  LCD_WR_DATA ( 0x30);
  LCD_WR_DATA ( 0x38);
  LCD_WR_DATA ( 0x0f);

  // Pixel Format Set
  LCD_WR_REG ( 0x3a);
  LCD_WR_DATA ( 0x55);

  // Sleep Out
  LCD_WR_REG ( 0x11);
  delay_ms(120);

//  ILI9341_SetScanDirection(0); // 设置扫描方向
  LCD_WR_REG ( 0x29); // 允许显示显存中的图像 (后面还需要打开背光才能开显示)


  LCD_direction(USE_HORIZONTAL);//设置LCD显示方向

	LCD_Clear(WRITE);//清全屏白色
}

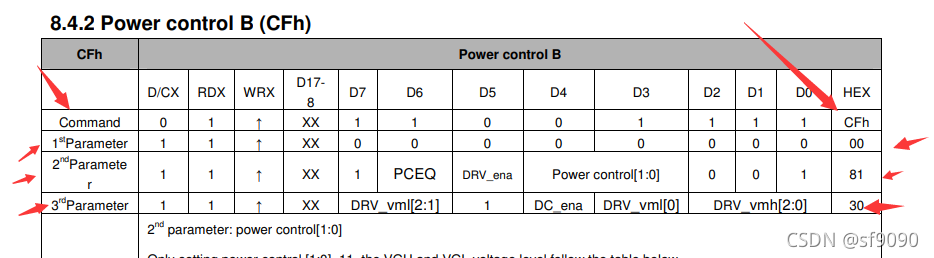

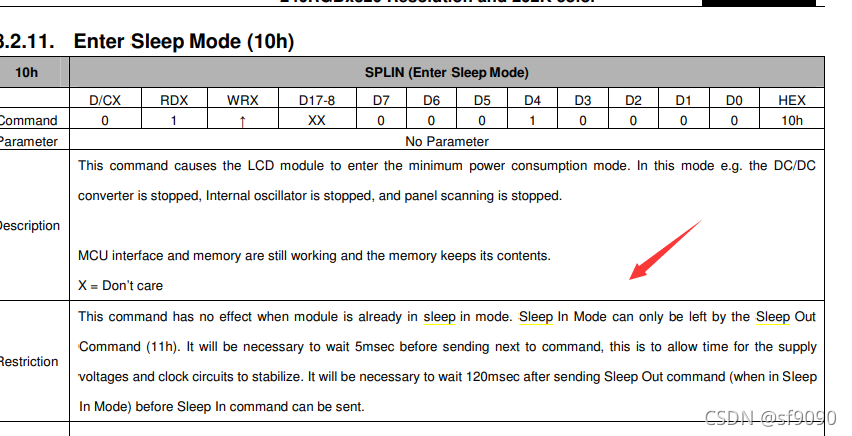

上面的初始化的命令和数据都是根据ILI9341手册上写的，如下图
在这里插入图片描述

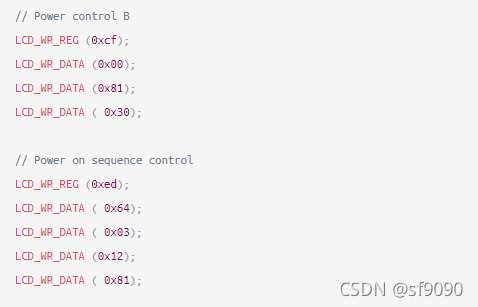

Power control B 对应着手册上的Command cfh ,后面的数据就是对应下面的三个参数分别为 0X00 0X81 0X30
在这里插入图片描述

运行代码，现在应该是白色了，但是我们无法确定是否真的驱动成功，所以下面我们就要对屏幕进行涂色

2. 彩屏涂色

//这段代码是卖家给出的清屏代码，函数详细我再下面代码中注释了
void LCD_Clear(u16 Color)
{
  unsigned int i,m;
  /*这个函数是设置显示图框，显示的横纵坐标起点和终点*/
	LCD_SetWindows(0,0,lcddev.width-1,lcddev.height-1);
	LCD_CS_CLR;//将spi的cs拉低
	LCD_RS_SET;//rs置一
	for(i=0;i<lcddev.height;i++)//for循环遍历像素点
	{
    for(m=0;m<lcddev.width;m++)
    {
			Lcd_WriteData_16Bit(Color);//将颜色数据写进去，显示在每个像素点
		}
	}
	 LCD_CS_SET;//拉高 数据发送完毕
}
