一、前言
在上一节我们移植了nes游戏，但是没有手柄不能操作，这只能看不能玩着实无趣。
在家里翻出来了小时候玩的游戏机的手柄，这里移植过来玩。
二、FC手柄介绍
先看一下手柄原型

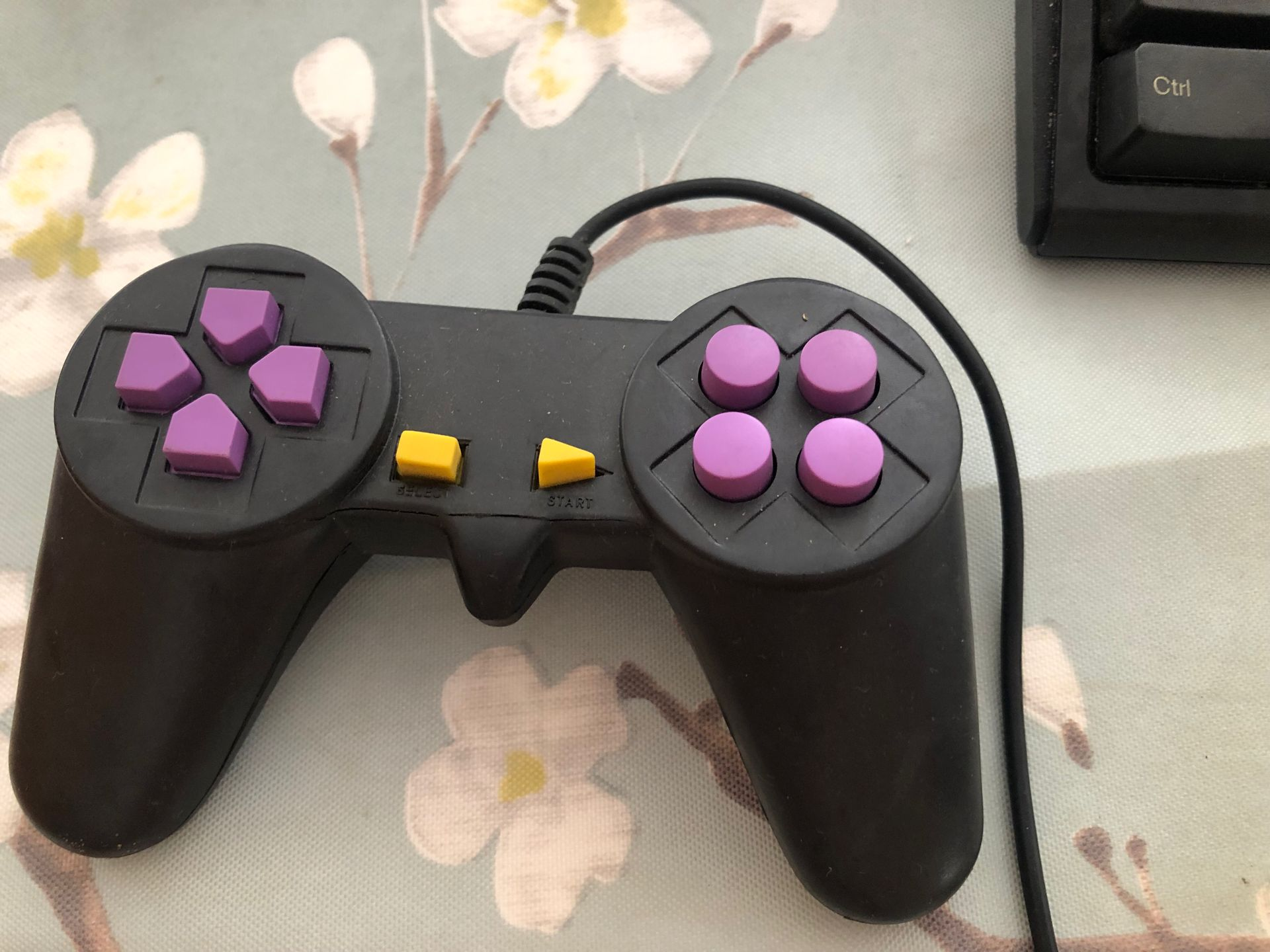

感觉还挺不错的，哈哈

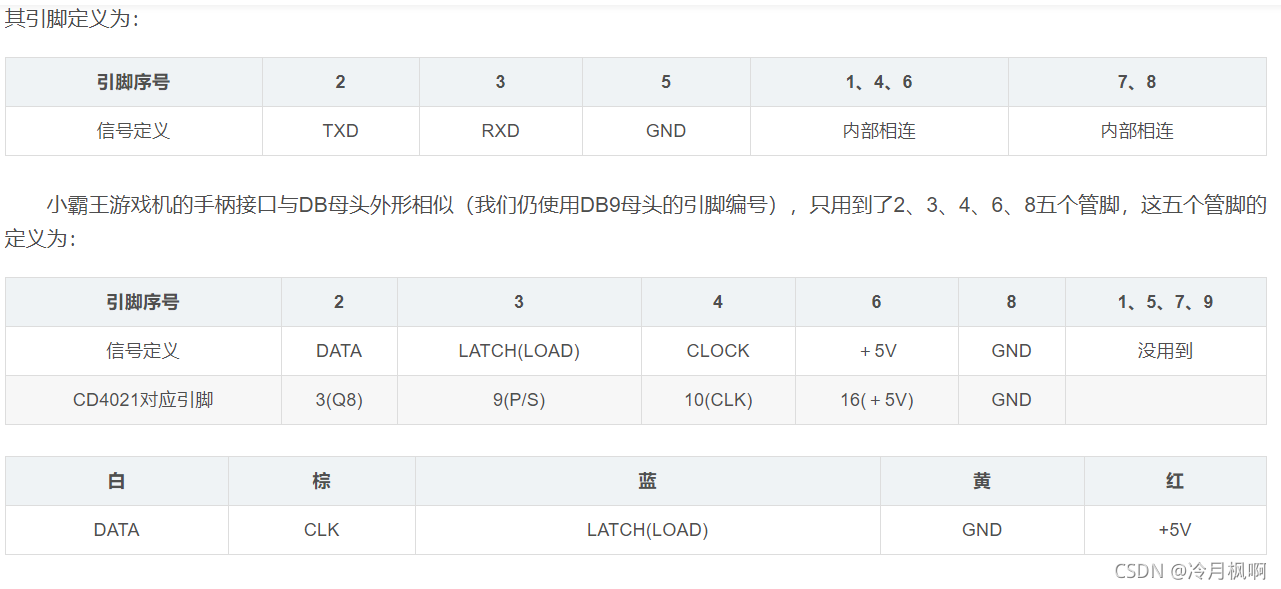

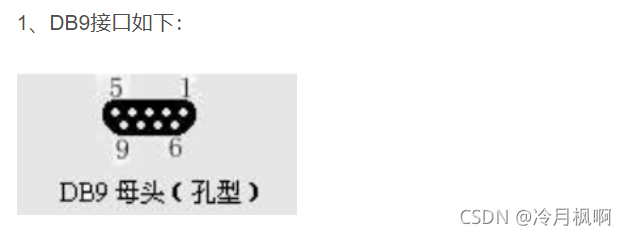

图片中可以看出，小霸王游戏机的手柄接口从外形上类似我们常说的DB9接口，但是其引脚定义与引脚功能与DB9接口差别较大。
游戏中是高电平有效
三、硬件连接
从上面我们可以知道驱动这个FC手柄需要3个IO，我从自己的开发板选取3个IO进行连接。

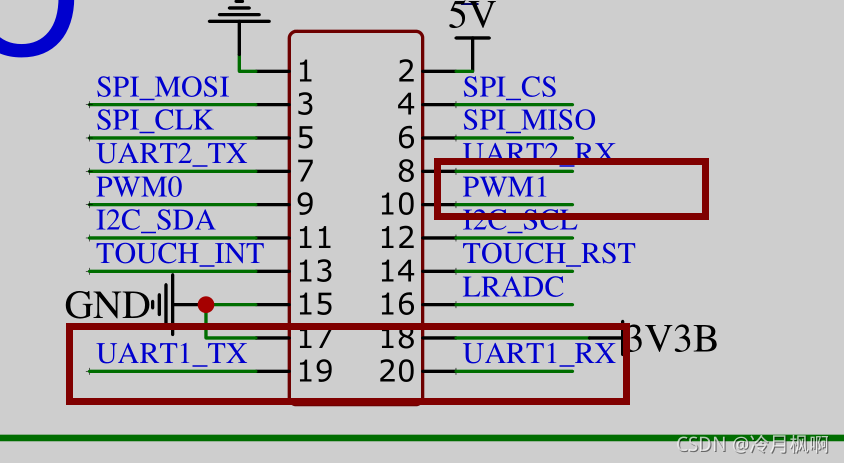

选取的是这三个IO。

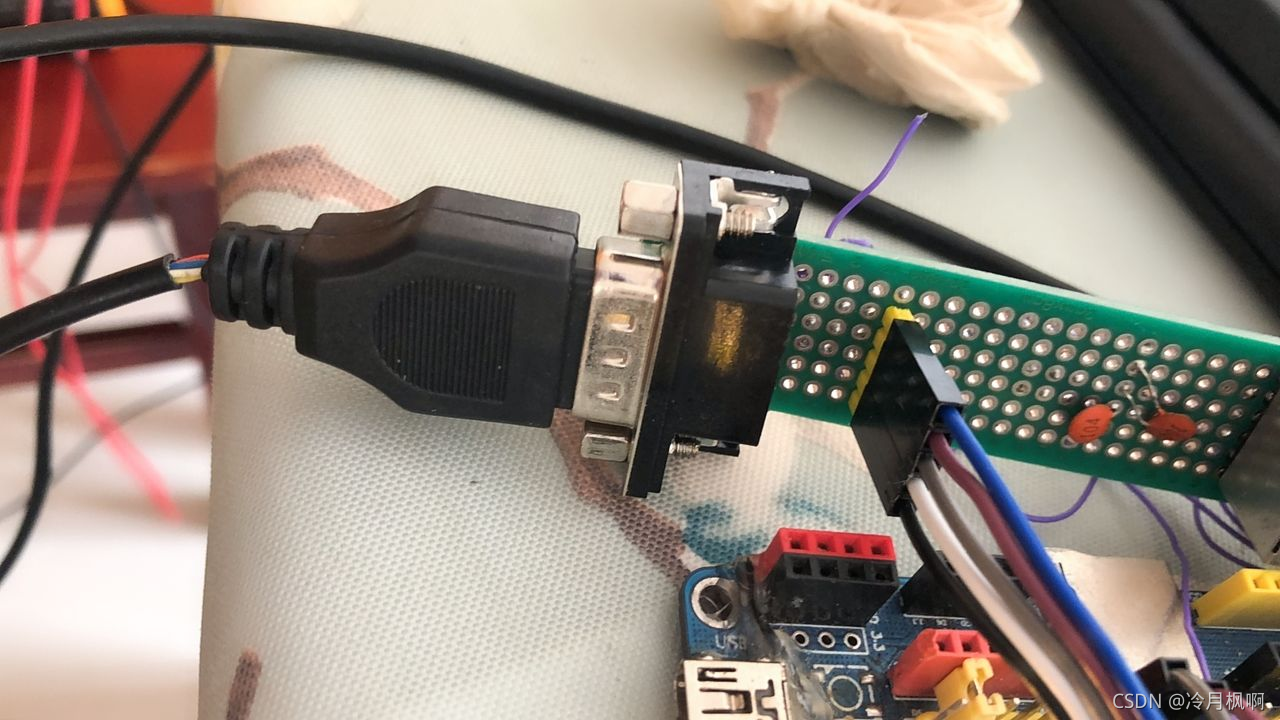

手柄连接是通过一个DB9的公头，然后用洞洞板连接的。

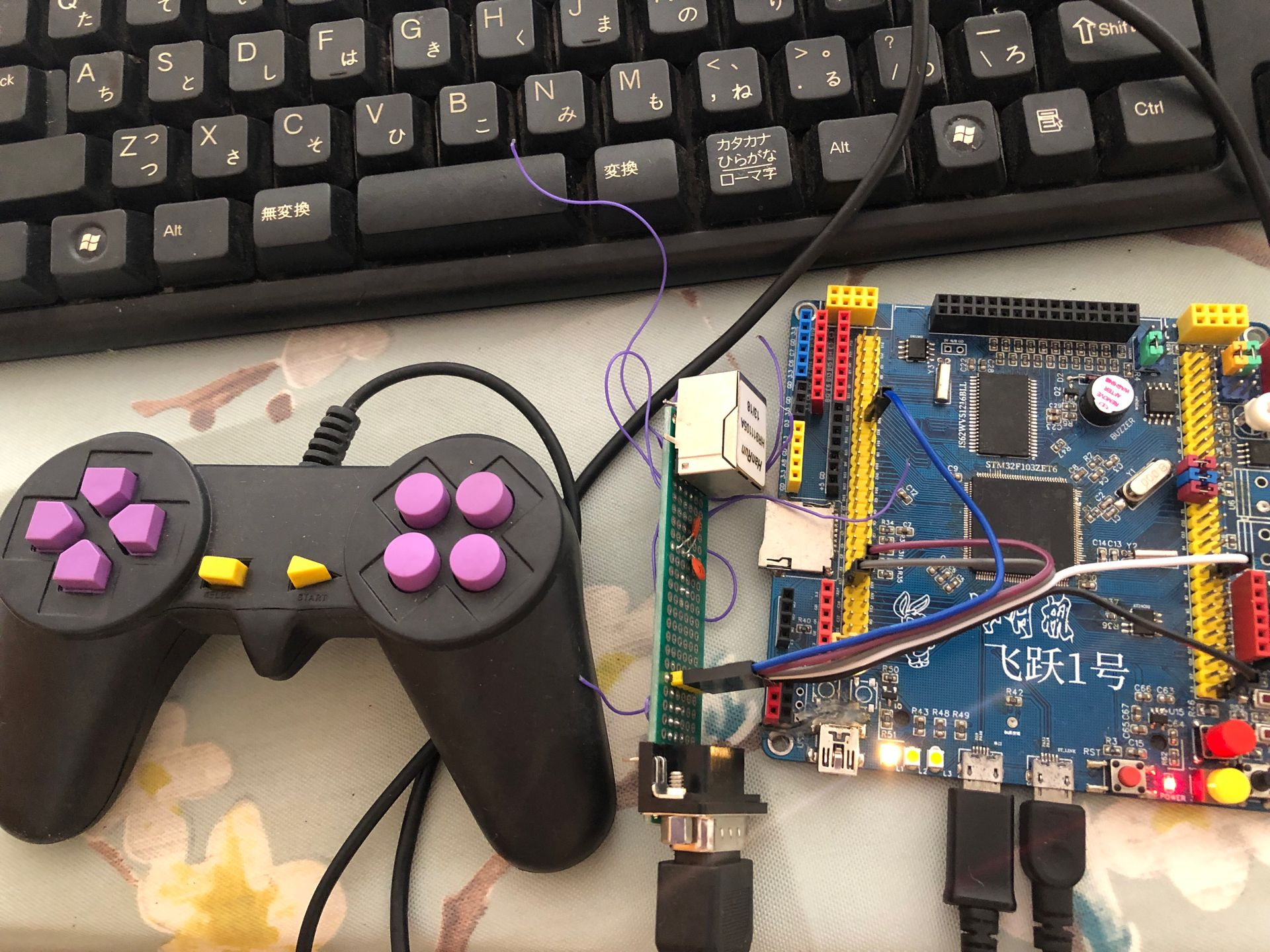

STM32连接图：

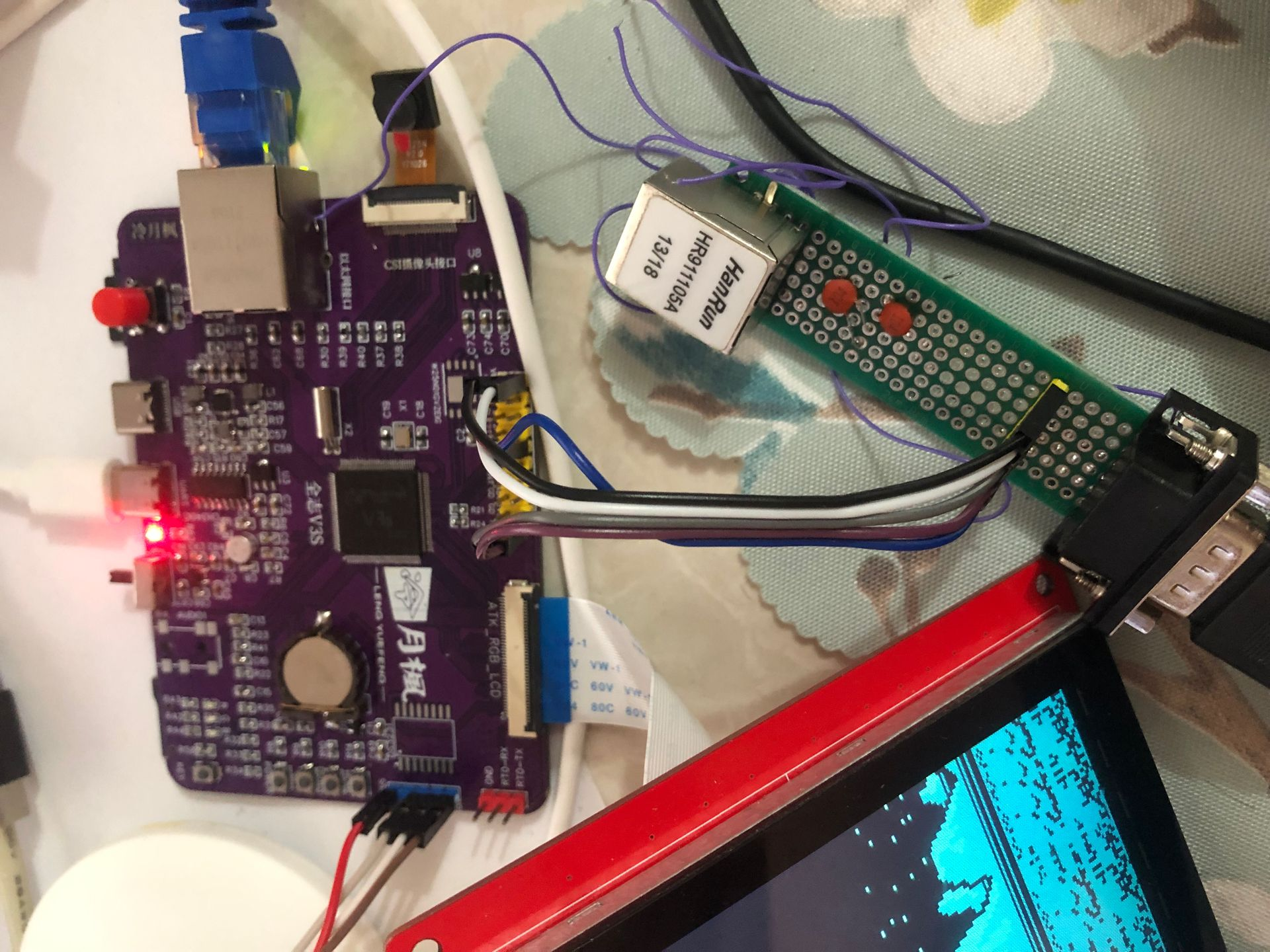

linux连接图：
四、修改设备树
在sun8i-v3s-licheepi-zero-dock.dts中添加
pio节点下添加：
uart1_pins_a: uart1_pins_a@0 {
pins = "PE21", "PE22";
function = "gpio_out";
};
data_pins: data_pins@0 {
pins = "PB5";
function = "gpio_in";
bias-pull-up;
};
根节点下添加：
handle{
compatible = "luatao-handle";
#address-cells = <1>;
#size-cells = <0>;
pinctrl-names = "default";
pinctrl-0 = <&data_pins &uart1_pins_a>; // 表示使用pinctrl_key这个节点的pin信息
load_gpios = <&pio 4 22 GPIO_ACTIVE_LOW>; /* E22 */ // load RX1
clk_gpios = <&pio 4 21 GPIO_ACTIVE_LOW>; /* PE21 */ // clk TX1
data_gpios = <&pio 1 5 GPIO_ACTIVE_HIGH>; /* PB5 */ // data 默认高电平
status = "okay";
};
五、编写驱动程序
移植的led的驱动，好多描述没改（懒得改，凑合用吧）
handle.c
#include <linux/types.h>
#include <linux/kernel.h>
#include <linux/delay.h>
#include <linux/ide.h>
#include <linux/init.h>
#include <linux/module.h>
#include <linux/errno.h>
#include <linux/gpio.h>
#include <asm/mach/map.h>
#include <asm/uaccess.h>
#include <asm/io.h>
#include <linux/cdev.h>
#include <linux/device.h>
#include <linux/of.h>
#include <linux/of_address.h>
#include <linux/of_gpio.h>
/**
* file name：gpioled
* date: 2021-09-04 10:43
* version：1.0
* author:luatao
* describe：gpioLed device drive
*/
#define GPIOLED_CNT 1 /* 设备号个数 */
#define GPIOLED_NAME "joypad" /* 设备名*/
/* 设备结构体 自定义 */
struct gpioled_dev{
dev_t devid; /*设备号 */
struct cdev cdev; /* cdev */
struct class *class; /* 类*/
struct device *device; /* 设备 */
int major; /* 主设备号 */
int minor; /* 次设备号 */
struct device_node *nd; /* 设备节点 */
int data_gpio; /* data所使用的GPIO编号 */
int clk_gpio; /* clk所使用的GPIO编号 */
int load_gpio; /* load所使用的GPIO编号 */
};
/* 定义一个设备结构体 */
struct gpioled_dev gpioled; /* led 设备 */
/* 读取手柄的值 */
ssize_t Handle_Get_Data(void)
{
int i;
ssize_t Data=0;
gpio_set_value(gpioled.load_gpio, 1);//将P1-P8的数据锁存到移位寄存器(Q1-Q8)中
udelay(2);
gpio_set_value(gpioled.load_gpio, 0);//设置成串行输出模式
// Data = gpio_get_value(gpioled.data_gpio); //保存手柄数据，先将Q8保存
// gpio_set_value(gpioled.clk_gpio, 0);
// mdelay(5);
for(i=0;i<8;i++)
{
udelay(2);
// Data<<=1;
if(!gpio_get_value(gpioled.data_gpio))
{
Data |= 1<<i;
}
gpio_set_value(gpioled.clk_gpio, 1);//时钟上升沿，数据移位
// Data += gpio_get_value(gpioled.data_gpio);
udelay(2);
gpio_set_value(gpioled.clk_gpio, 0);//等待下一次上升沿
}
gpio_set_value(gpioled.clk_gpio, 0);//等待下一次上升沿
gpio_set_value(gpioled.load_gpio, 0);//设置成串行输出模式
return Data;
}
/* 打开设备 */
static int led_open(struct inode *inode, struct file *filp)
{
filp->private_data = &gpioled; /* 设置私有数据 */
printk("handle open!\r\n");
return 0;
}
/* 从设备读取数据 */
static ssize_t led_read(struct file *filp, char __user *buf, size_t cnt, loff_t *offt)
{
ssize_t val = 0;
// printk("handle read !\r\n");
val = Handle_Get_Data() & 0x000000ff;
if(val != 255)
printk("%d\r\n", val);
return val; // 获取检测到的值
return 0;
}
/* 往设备写数据 */
static ssize_t led_write(struct file *filp, const char __user *buf, size_t cnt, loff_t *offt)
{
return 0;
}
/* 释放设备 */
static int led_release(struct inode *inode, struct file *filp)
{
//printk("led release!\r\n");
return 0;
}
/* 设备操作函数结构体 */
static struct file_operations gpioled_fops = {
.owner = THIS_MODULE,
.open = led_open,
.read = led_read,
.write = led_write,
.release = led_release,
};
/* 驱动入口函数 */
static int __init led_init(void)
{
int ret; // 返回值
/* 获取设备数中的属性数据 */
/* 1. 获取设备节点 /led*/
gpioled.nd = of_find_node_by_path("/handle"); // 通过绝对路径查找设备节点
if(gpioled.nd == NULL){
printk("handle node no find!\r\n");
return -EINVAL; /* 无效参数 不知道这个返回值是啥意思，我觉得返回一个负数就可以，这个值是23，不知道有没有处理*/
}
/* 2. 获取设备树中的gpio属性 得到LED所使用的gpio编号 */
gpioled.data_gpio = of_get_named_gpio(gpioled.nd, "data_gpios", 0);
if(gpioled.data_gpio < 0 ){
printk("can't get data-gpio\r\n");
return -EINVAL; /* 无效参数 不知道这个返回值是啥意思，我觉得返回一个负数就可以，这个值是23，不知道有没有处理*/
}
gpioled.clk_gpio = of_get_named_gpio(gpioled.nd, "clk_gpios", 0);
if(gpioled.clk_gpio < 0 ){
printk("can't get clk-gpio\r\n");
return -EINVAL; /* 无效参数 不知道这个返回值是啥意思，我觉得返回一个负数就可以，这个值是23，不知道有没有处理*/
}
gpioled.load_gpio = of_get_named_gpio(gpioled.nd, "load_gpios", 0);
if(gpioled.load_gpio < 0 ){
printk("can't get load-gpio\r\n");
return -EINVAL; /* 无效参数 不知道这个返回值是啥意思，我觉得返回一个负数就可以，这个值是23，不知道有没有处理*/
}
printk("data-gpio num = %d \r\n", gpioled.data_gpio); // 打印获取的led-gpio属性值
printk("clk-gpio num = %d \r\n", gpioled.clk_gpio); // 打印获取的led-gpio属性值
printk("load-gpio num = %d \r\n", gpioled.load_gpio); // 打印获取的led-gpio属性值
/* 3. 设置data-gpio为输入，clk-gpio load-gpio 设置为输出 */
ret = gpio_direction_output(gpioled.clk_gpio, 0);
if(ret < 0){
printk("can't set clk_gpio!\r\n");
}
ret = gpio_direction_output(gpioled.load_gpio, 0);
if(ret < 0){
printk("can't set load_gpio!\r\n");
}
ret = gpio_direction_input(gpioled.data_gpio);
if(ret < 0){
printk("can't set data_gpio!\r\n");
}
/* 注册字符设备驱动 */
/* 1. 创建设备号 */
if(gpioled.major){ // 定义了设备号
gpioled.devid = MKDEV(gpioled.major, 0 ); // 根据主设备号和次设备号合成设备号
register_chrdev_region(gpioled.devid, GPIOLED_CNT, GPIOLED_NAME); // 注册设备号
}else{ // 没有定义设备号 动态生成
alloc_chrdev_region(&gpioled.devid,0,GPIOLED_CNT, GPIOLED_NAME ); // 申请设备号
gpioled.major = MAJOR(gpioled.devid); // 获取主设备号
gpioled.minor = MINOR(gpioled.devid); // 获取次设备号
}
printk("gpioled major = %d,minor = %d\r\n",gpioled.major, gpioled.minor); // 打印主设备号和次设备号
/* 2. 初始化 cdev */
gpioled.cdev.owner = THIS_MODULE;
cdev_init(&gpioled.cdev, &gpioled_fops); // 初始化cdev
/* 3. 添加cdev */
cdev_add(&gpioled.cdev, gpioled.devid, GPIOLED_CNT ); // 向linux系统添加cdev
/* 自动创建设备节点文件 */
/* 4. 创建类 */
gpioled.class = class_create(THIS_MODULE, GPIOLED_NAME); // 创建类
if(IS_ERR(gpioled.class)){
return PTR_ERR(gpioled.class);
}
/* 创建设备 */
gpioled.device = device_create(gpioled.class, NULL, gpioled.devid, NULL, GPIOLED_NAME);
if(IS_ERR(gpioled.device)){
return PTR_ERR(gpioled.device);
}
return 0;
}
/* 驱动出口函数 */
static void __exit led_exit(void)
{
/* 注销字符设备驱动 */
cdev_del(&gpioled.cdev); /* 删除 cdev */
unregister_chrdev_region(gpioled.devid, GPIOLED_CNT ); /* 注销设备号 */
device_destroy(gpioled.class, gpioled.devid); /* 注销设备 */
class_destroy(gpioled.class); /* 注销类 */
printk("handle drive unregsister ok !\r\n");
}
/* 加载驱动入口和出口函数 */
module_init(led_init);
module_exit(led_exit);
/* LICENSE 和 AUTHOR 信息*/
MODULE_LICENSE("GPL");
MODULE_AUTHOR("luatao");
六、运行
加载驱动：
将编译的handle.ko放到开发板运行
然后运行游戏：

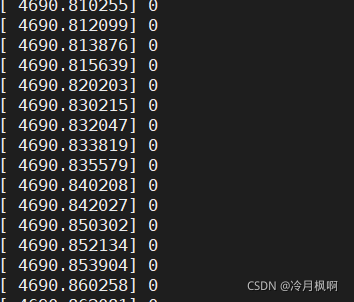

按下对应的按键会出来对应的值。
这里不得不说一下
这个游戏的识别默认是高电平有效，也就是说，值为1,2，4,8,16,32,64,128
这个我一直弄成低电平有效了，搞了半天就是没反应，不然的话，很快就完事了。
