OLED 0.96+STM32+51+万年历

一、效果演示

最近刚好接触到OLED0.96，感觉还是挺有意思的，空闲时间就玩了玩，话不多说，先上视频

基于51单片机万年历时钟

目前做了两版本，一个是基于STC89C52RC单片机，另一个是基于STM32F103C8T6，接线请看代码引脚定义。

二、驱动IC和模组

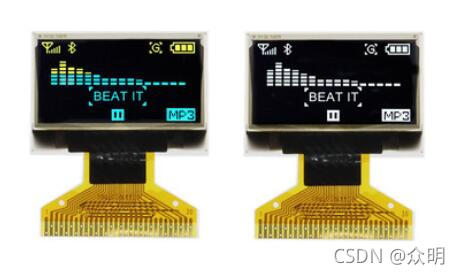

OLED 0.96是比较常用的显示屏，主要优点就是小巧，全方位可视（自发光），可自定义图文，价格低灯优点。目前常用驱动IC是SSD1306，不过没单独见过这种IC，一般都是以模组形似出现，类似于这种
在这里插入图片描述
模组是有SPI和IIC通信的接口，不过设计底板时候只能选一种设计，如果要自己设计外围电路，参考手册就好。

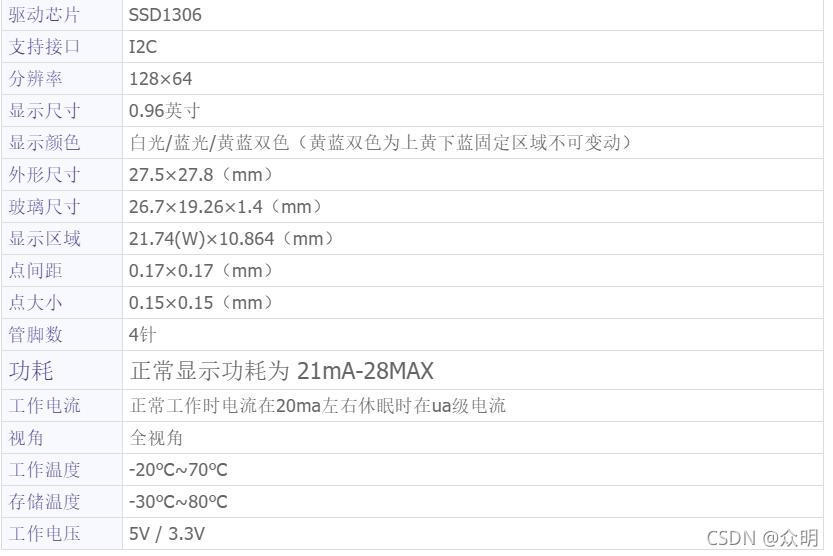

三、模块基本参数

这里以IIC通信模块为例
在这里插入图片描述
模块兼容5V和3.3V，接线切记不可把电源线接反，接反了大概率会烧掉。接线注意线不要太长，否则可能通信异常。

四、IIC通信简介

常见通信协议有4针IIC，7针SPI通信，这里只讲下IIC通信，一般也不用自己去写，IIC通信代码需要移植的话理解下代码就好，最多改下延时。以下是模块IIC协议时序和时间要求：

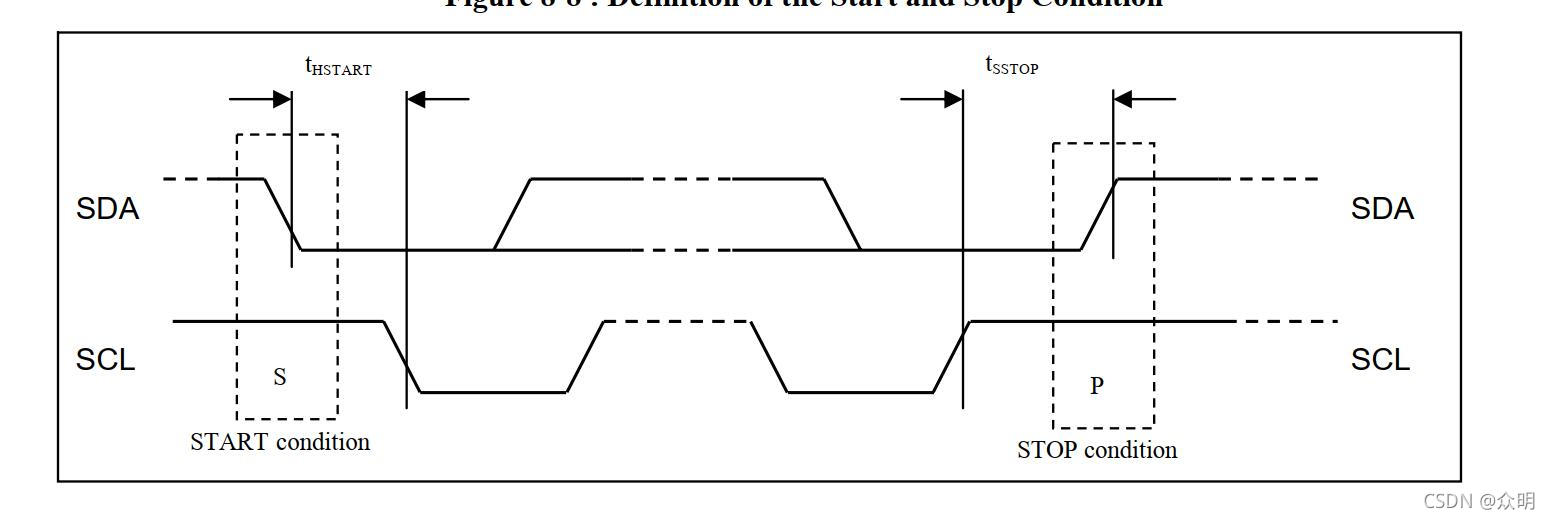

起始和停止时序
在这里插入图片描述

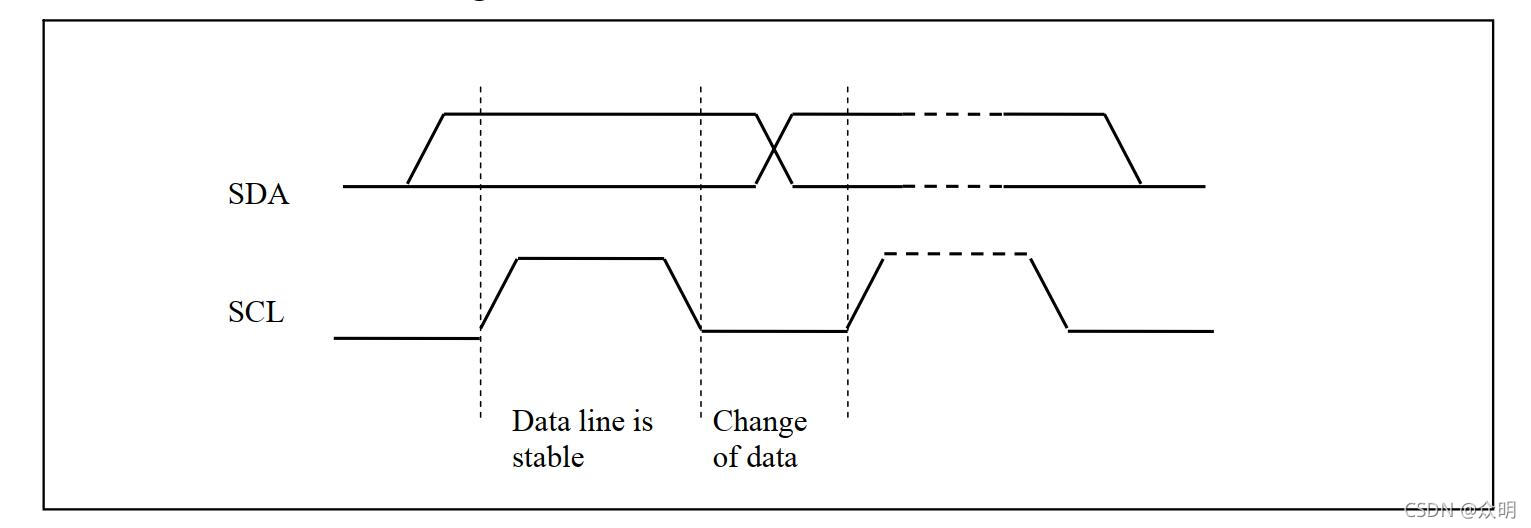

发送一个字节后有个等待应答信号。

SCL先上升沿采样，下降沿SDA电平可改变，下降沿不采样，给SDA时间去改变电平

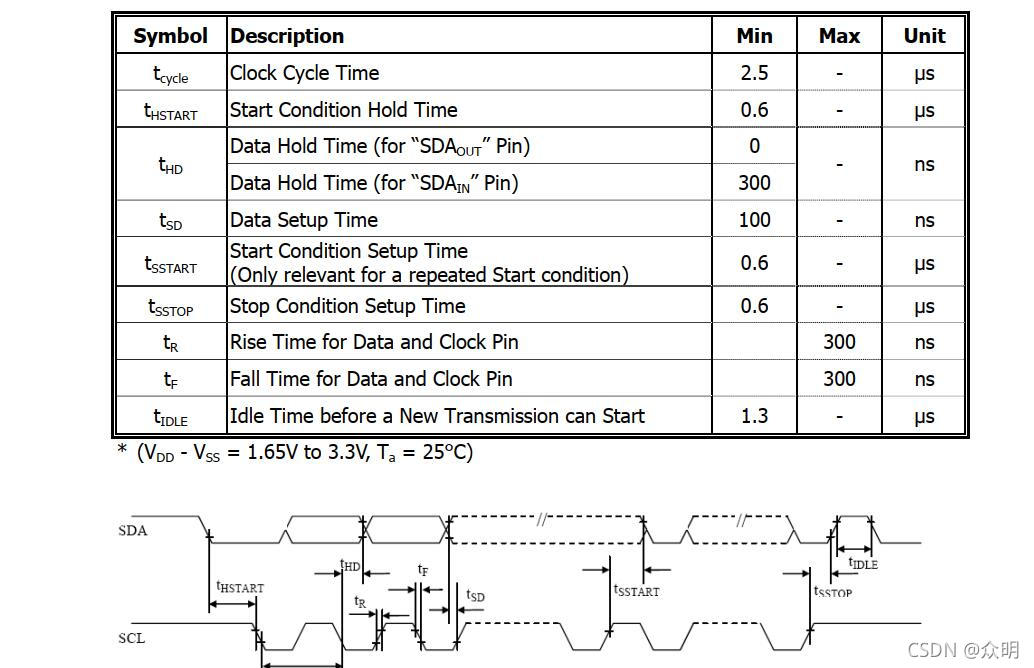

这个是每种时序状态下需要保持的时间，不同工作频率单片机移植要注意下这个时间是否在范围内。
在这里插入图片描述
IIC通信学习可以找个标准IIC程序，对着时序图去学习会更容易理解，主要理解为主，后期写代码大多时候都直接移植，大多时候也只是改下延时。

五、常用寄存器及简介

WriteCmd(0xAE); //关闭显示
	WriteCmd(0x20);	//Set Memory Addressing Mode  //设置内存水平寻址方式
	WriteCmd(0x10);	//00,水平的寻址模式;01,垂直的寻址模式;10,页寻址 (RESET);11,无效的

	WriteCmd(0xB0);	//Set Page Start Address for Page Addressing Mode,0-7  //“页面寻址方式”选择“页面起始地址”

	WriteCmd(0xC8);	//Set COM Output Scan Direction C0 //正常模式(RESET)扫描从COM0到COM[N -1] C8 正常模式(RESET)扫描从COM[N -1]到COM0

	WriteCmd(0x00); //---set low column address//设置页面寻址模式的下列起始低位地址
	WriteCmd(0x10); //---set high column address//设置页面寻址模式的下列起始高位位地址

	WriteCmd(0x40); //--set start line address //设置显示RAM显示起始行寄存器

	WriteCmd(0x81); //--set contrast control register//设置对比度，也就是亮度
	WriteCmd(0xFF); //亮度调节 0x00~0xff

	WriteCmd(0xA1); //--set segment re-map 0 to 127 //A0 列地址0映射到SEG0 A1列地址127映射为SEG0

	WriteCmd(0xA6); //--set normal display  A6 0灭1亮 A7 1灭0亮

	WriteCmd(0xA8); //--set multiplex ratio(1 to 64)  MUX配比设置为N+1 MUX
	WriteCmd(0x3F); //1/64duty  设置要刷的COM数

	WriteCmd(0xA4); //0xa4,Output follows RAM content;0xa5,Output ignores RAM content //A4 输出RAM内容 A5 忽略RAM内容

	WriteCmd(0xD3); //-set display offset //设置垂直移动由COM从0d~63dreset后该值被重置为00h
	WriteCmd(0x00); //-not offset

	WriteCmd(0xD5); //--set display clock divide ratio/oscillator frequency//设置显示时钟分频/振荡器频率
	WriteCmd(0xF0); //--set divide ratio

	WriteCmd(0xD9); //--set pre-charge period//设置pre-charge周期
	WriteCmd(0x22); //  设置周期

	WriteCmd(0xDA); //--set com pins hardware configuration  设置COM引脚硬件配置
	WriteCmd(0x12);  //备用COM引脚配置 禁用COM左/右重映射

	WriteCmd(0xDB); //--set vcomh //设置VCOMH取消勾选“级别”
	WriteCmd(0x20); //0x20,0.77xVcc

	WriteCmd(0x8D); //--set DC-DC enable//设置直流电源
	WriteCmd(0x14); //

	WriteCmd(0xAF); //--turn on oled panel  //打开屏幕显示

配置前先关闭屏幕显示再配置，一般没有特殊用途不需要改这些寄存器，常用的可能是亮度配置寄存器，调整下亮度，其他的需要调整直接参考下文档调整就好，反正只要电源不反接，指令随便试。

	WriteCmd(0x81); //--set contrast control register//设置对比度，也就是亮度
	WriteCmd(0xFF); //亮度调节 0x00~0xff

亮度调节上一条是命令，紧跟的就是亮度值了，00-FF，根据需要调整就好。

六、字库，图形提取

字模提取

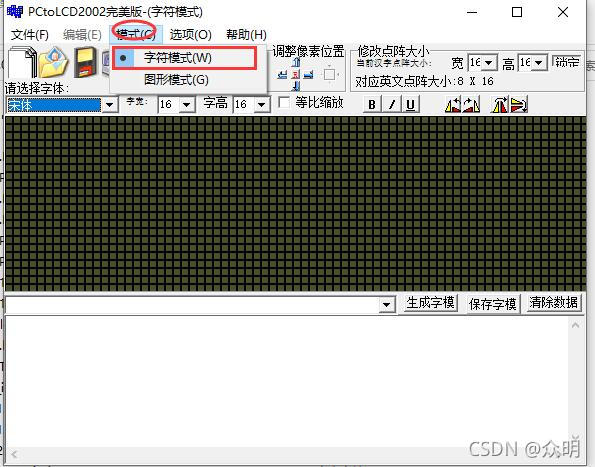

软件免安装，直接打开即可。选择字符模式

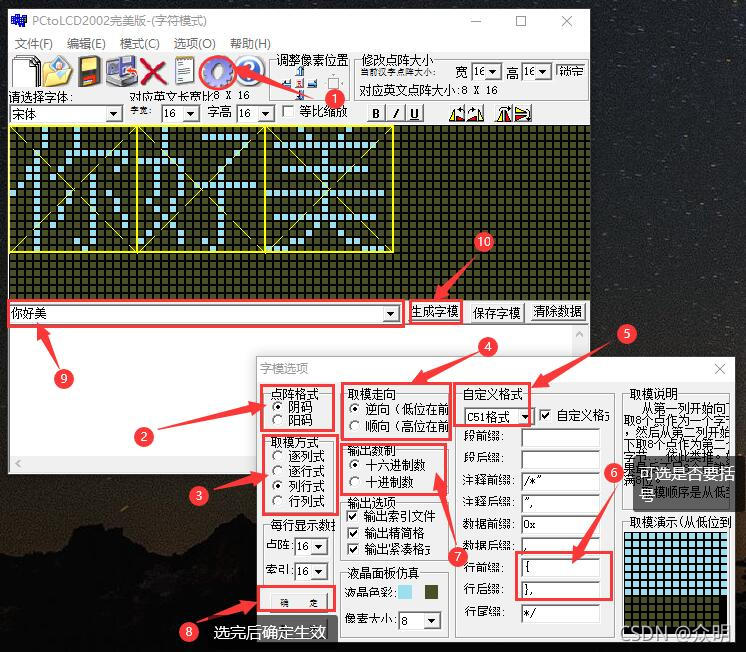

先点字模选项，上面OLED初始化决定这些怎怎么选择，一般默认这样配置，配置好后在标号9处输入字符便会出现字符在点阵区，再点生成字模即可得到字模数据

图片提取

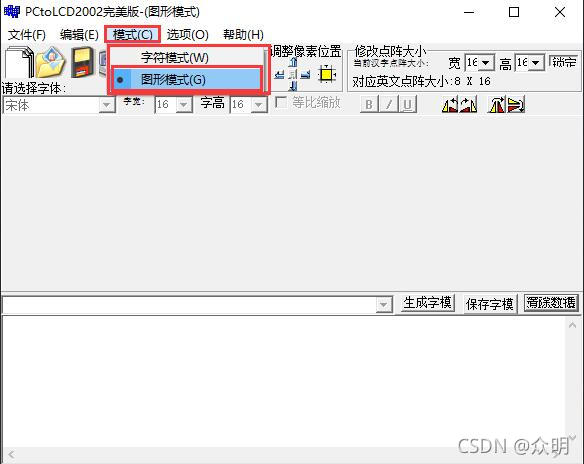

选择图形模式

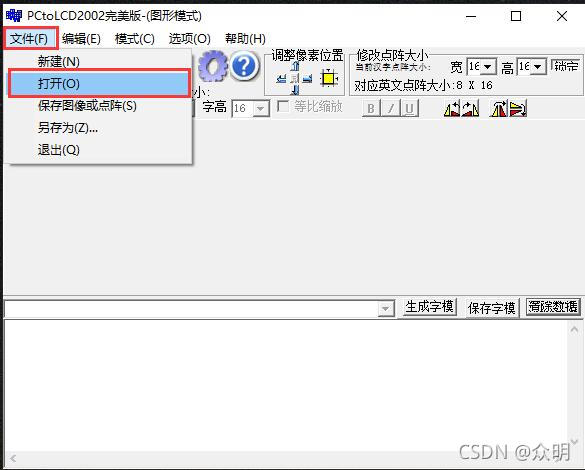

打开图片文件，图片要求BMP格式，且尽量调整大小在128X64像素点范围内

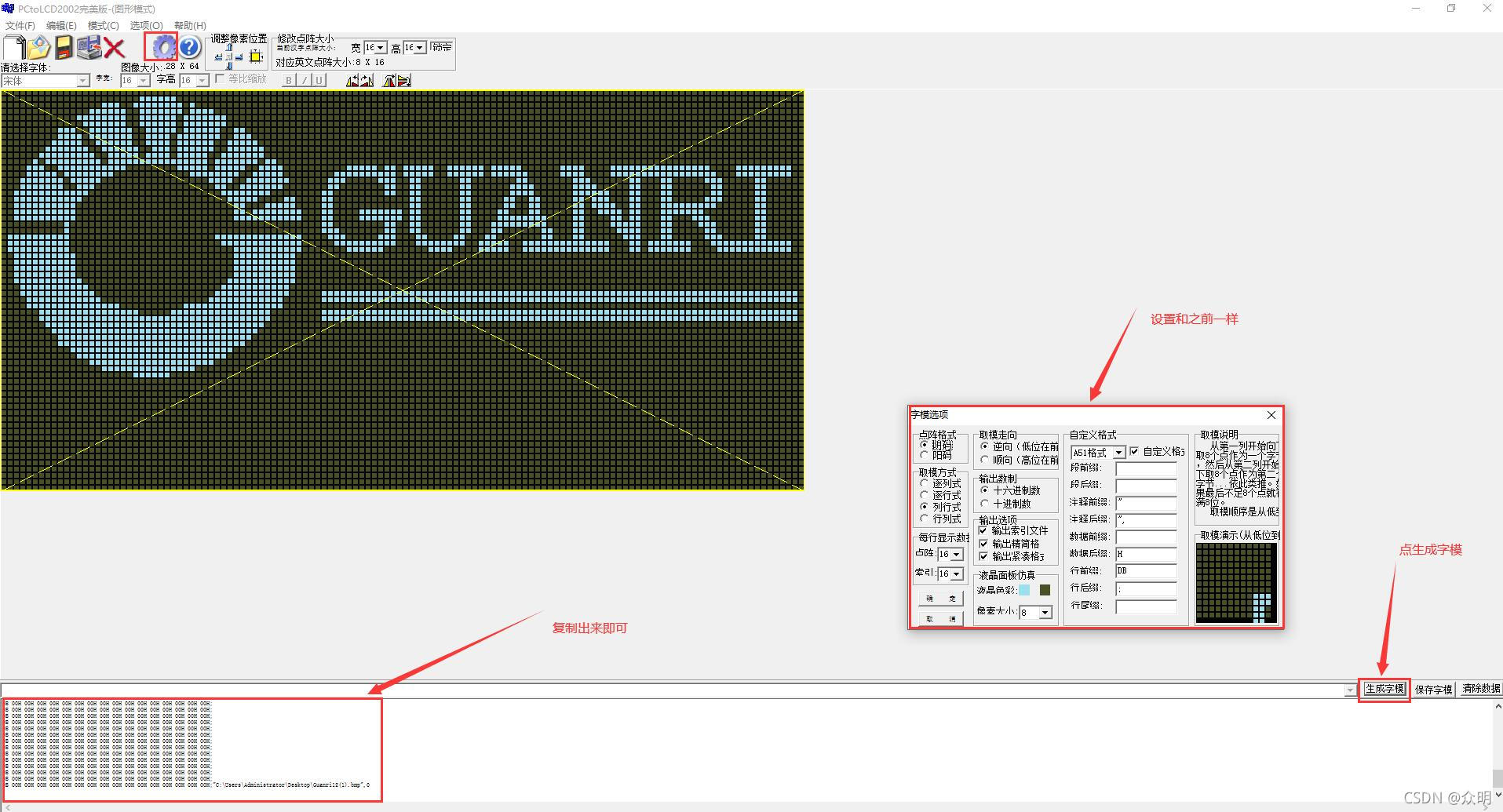

这个是从提取软件里找的一张BMP图片，显示别的图片也可以自己提取下

七、常用函数说明与使用

代码在例程里，为了方便存放资源和共享就放群里了，需要加群获取，这里只大概介绍下。//资源获取与交流群号：982260346
设置起始点坐标。

//资源获取与交流 群号：982260346
void OLED_SetPos(unsigned char x, unsigned char y) //设置起始点坐标(x:0~127, y:0~7)

全屏填充，写入0x00全灭，写入0XFF全量

void OLED_Fill(unsigned char fill_Data)//全屏填充

这个是填充函数打包，内容填0x00，一般切换画面前要调用一次

void OLED_CLS(void)//清屏

一般低功耗项目采用，不过单纯玩可以忽视这两条，有兴趣可以调用玩玩。

void OLED_ON(void)//将OLED从休眠中唤醒
void OLED_OFF(void)//让OLED休眠 -- 休眠模式下,OLED功耗不到10uA

显示字符串函数，知道参数直接用就好

//--------------------------------------------------------------
// Prototype      : void OLED_ShowChar(unsigned char x, unsigned char y, unsigned char ch[], unsigned char TextSize)
// Calls          :
// Parameters     : x,y -- 起始点坐标(x:0~127, y:0~7); ch[] -- 要显示的字符串; TextSize -- 字符大小(1:6*8 ; 2:8*16)
// Description    : 显示codetab.h中的ASCII字符,有6*8和8*16可选择
//--------------------------------------------------------------
void OLED_ShowStr(unsigned char x, unsigned char y, unsigned char ch[], unsigned char TextSize)

显示中文函数，这个中文字库需要自己提取，这里索引是直接填中文在数组的第几个中文范围0-x（X是中文个数-1）

//--------------------------------------------------------------
// Prototype      : void OLED_ShowCN(unsigned char x, unsigned char y, unsigned char N)
// Calls          :
// Parameters     : x,y -- 起始点坐标(x:0~127, y:0~7); N:汉字在codetab.h中的索引
// Description    : 显示codetab.h中的汉字,16*16点阵
//--------------------------------------------------------------
void OLED_ShowCN(unsigned char x, unsigned char y, unsigned char N)

图片显示函数，前面四个参数是两个坐标点X,Y轴位置，最后一个是图片数组，用两个坐标点主要方便当图片小于128X64的时候也可以正常显示，只要输入图片像素点实际大小即可。

//--------------------------------------------------------------
// Prototype      : void OLED_DrawBMP(unsigned char x0,unsigned char y0,unsigned char x1,unsigned char y1,unsigned char BMP[]);
// Calls          :
// Parameters     : x0,y0 -- 起始点坐标(x0:0~127, y0:0~7); x1,y1 -- 起点对角线(结束点)的坐标(x1:1~128,y1:1~8)
// Description    : 显示BMP位图
//--------------------------------------------------------------
void OLED_DrawBMP(unsigned char x0,unsigned char y0,unsigned char x1,unsigned char y1,unsigned char BMP[])
