ASR6601为目前首颗国产支持LoRa的LPWAN低功耗广域网无线通信SoC芯片。ASR6601在单一芯片上集成了通用微控制器和射频单元，包括射频收发器，调制解调器和一个48 MHz 主频、采用Arm Cortex M4架构的32位MCU。多种内存选择包括最大256KB的闪存和64KB的SRAM等，内置嵌入式LCD驱动程序，支持AES、DES、RSA、ECC、SHA、SM2/3/4硬件加密。与此同时，ASR6601可以达到-148dBm的超高灵敏度，以及最大22dBm的发射功率，而QFN48最小尺寸仅6mm x 6mm。通过SoC设计，ASR6601成为目前市场上功耗更优、性能最强、成本最低的LPWAN芯片，极大降低了用户设计门槛，同时帮用户节省大量开发时间并减少物料清单和运营成本，尤其适用于大批量应用的项目和需要定制化设计的项目。
关键特性
SX1262 IP授权+Arm Cortex M4内核
● 频率范围：150MHz~960MHz
● 最大功率+22 dBm射频输出
● 高灵敏度：-148 dBm
● 支持Class A/B/C/AliWAN协议
● 在LoRa调制模式下可编程比特率高达62.5 Kbps
● 在（G）FSK调制模式下可编程比特率高达300 Kbps
● 前导码检测
● 嵌入式内存（高达256 KB的闪存和64 KB的SRAM）。
● 32.768千赫外部手表晶体振荡器
● 射频收发器用32mhz外部晶体振荡器
● SoC用24 MHz外部晶体振荡器（可选）
● 内置4mhz RC振荡器
● 嵌入式内部高频（48mhz）RC振荡器
● 嵌入式内部低频（32.768 KHz）RC振荡器
● 嵌入式内部锁相环产生48兆赫时钟
● 多达42个可配置GPIO:3 x I2C、1 x I2S、4 x UART、1 x LPUART、1 x SWD、3 x SPI，1 x QSPI和2 x WDG
● 4 x GPtimer、2 x Basic Timer、2 x LP Timer和1 x Sys Ticker
● 48兆赫ARM Cortex-M4 CPU
● 4通道DMA引擎x 2
● 嵌入式12位1 Msps SAR ADC
● 嵌入式12位DAC
● 嵌入式3 x OPA
● 嵌入式2 x低功耗比较器
● 嵌入式LCD驱动程序
● 嵌入式LD、TD、VD和FD
● 支持AES、DES、RSA、ECC、SHA和SM2/3/4
● 封装：QFN48，6 mm x 6 mm（ASR6601CB） GPIO 26个
QFN68，8 mm x 8 mm（ASR6601SE）GPIO 42个
可以使用KEIL开发，也可以使用Makefile的方式进行编译烧录。

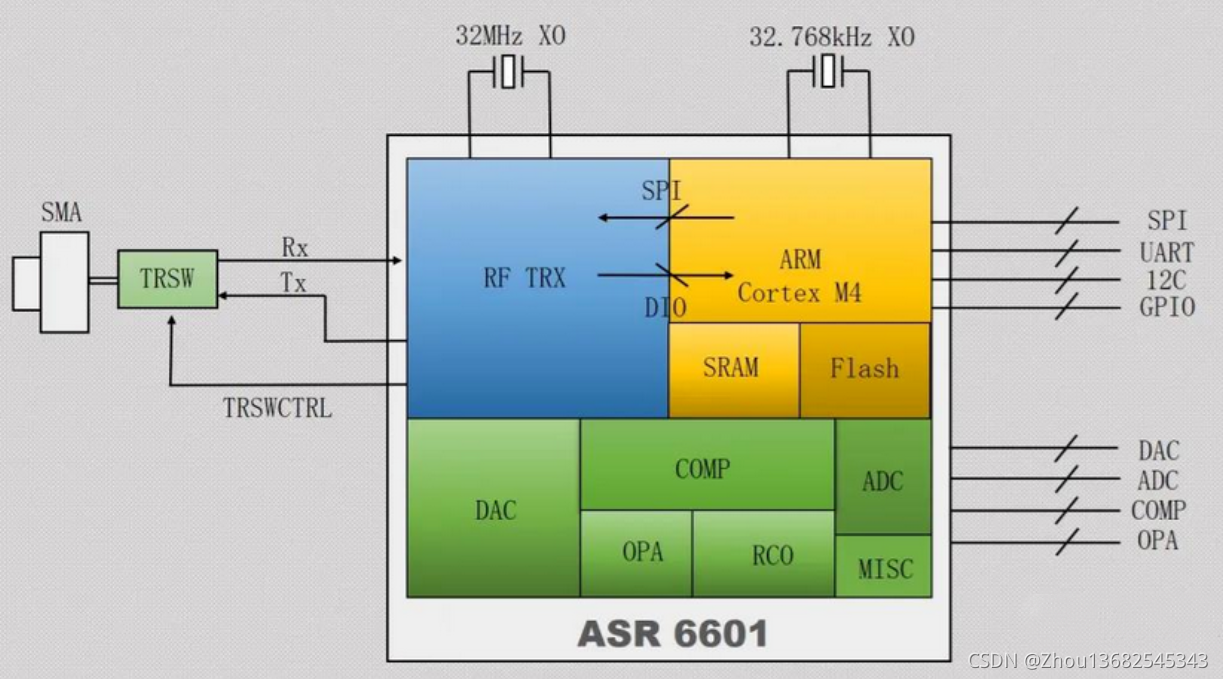

ASR6601 Soc及LPWAN原理图
