[嵌入式]国民技术车载 ETC OBU芯片组解决方案

OBU介绍

简称

OBU 全称On Board Unit，直译为车载单元
DSRC全称Dedicated Short Range Communication，直译为专用短程通信，是ETC系统使用的一种微波通信技术
RSU全称Road Side Unit，直译为路测单元，架设在高速公路路边或者龙门架上，通过5.8G信号与车上OBU通信

功能

 OBU主要存储被标识物体(如车辆、集装箱、货物等)的信息（如ID信息、身份信息、属性信息等）。作为与路侧单元（RSU）的微波天线交互的通信中继器，扣费主体（双片式为IC卡，单片式为绑定账号）和RSU的数据交换只有通过OBU才能完成。
在ETC系统中，OBU采用DSRC技术，建立与RSU之间微波通讯链路，在车辆行进途中，不停车的情况下，实现车辆身份识别，电子扣费，实现不停车、免取卡，建立无人值守车辆通道。

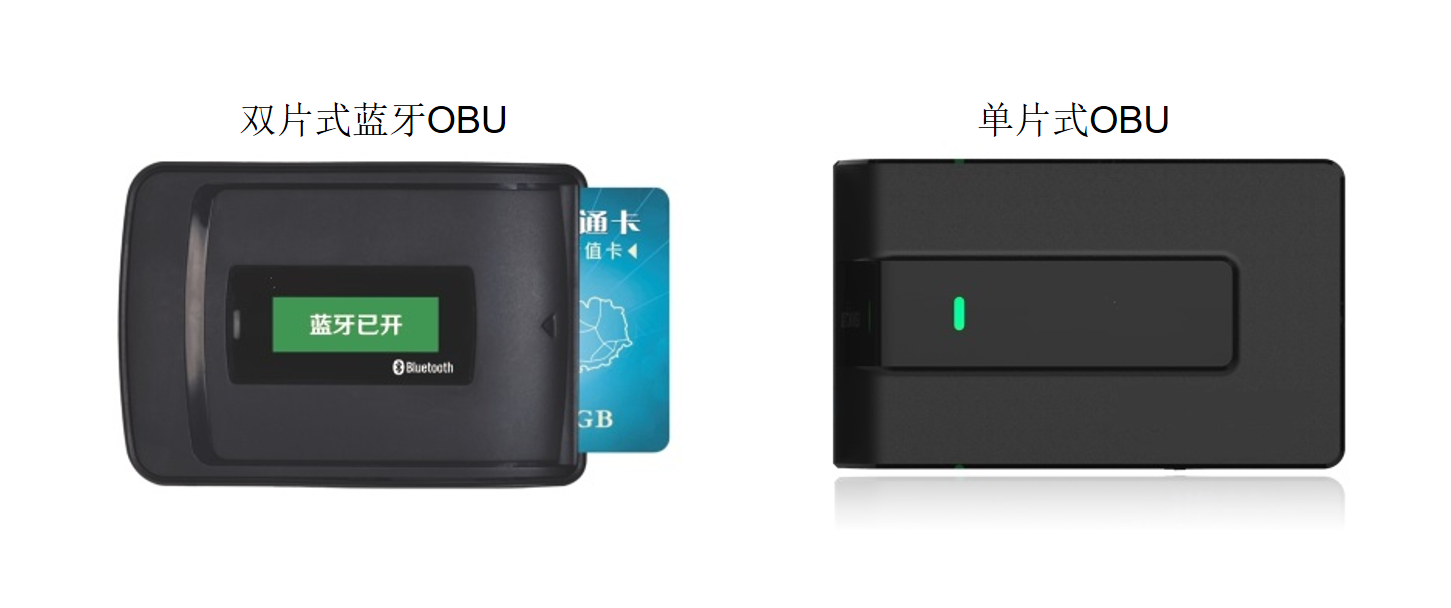

OBU产品形态

在这里插入图片描述

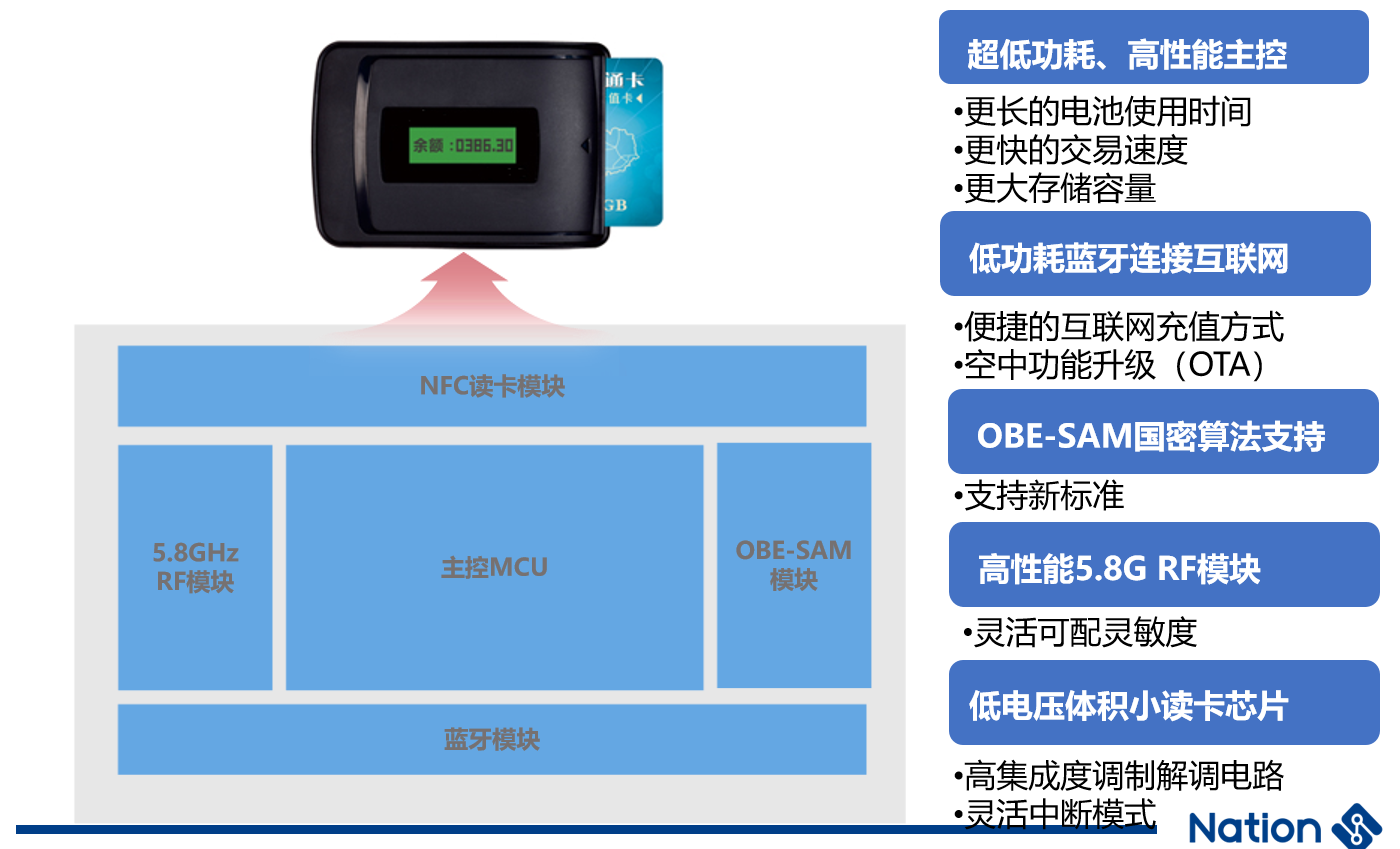

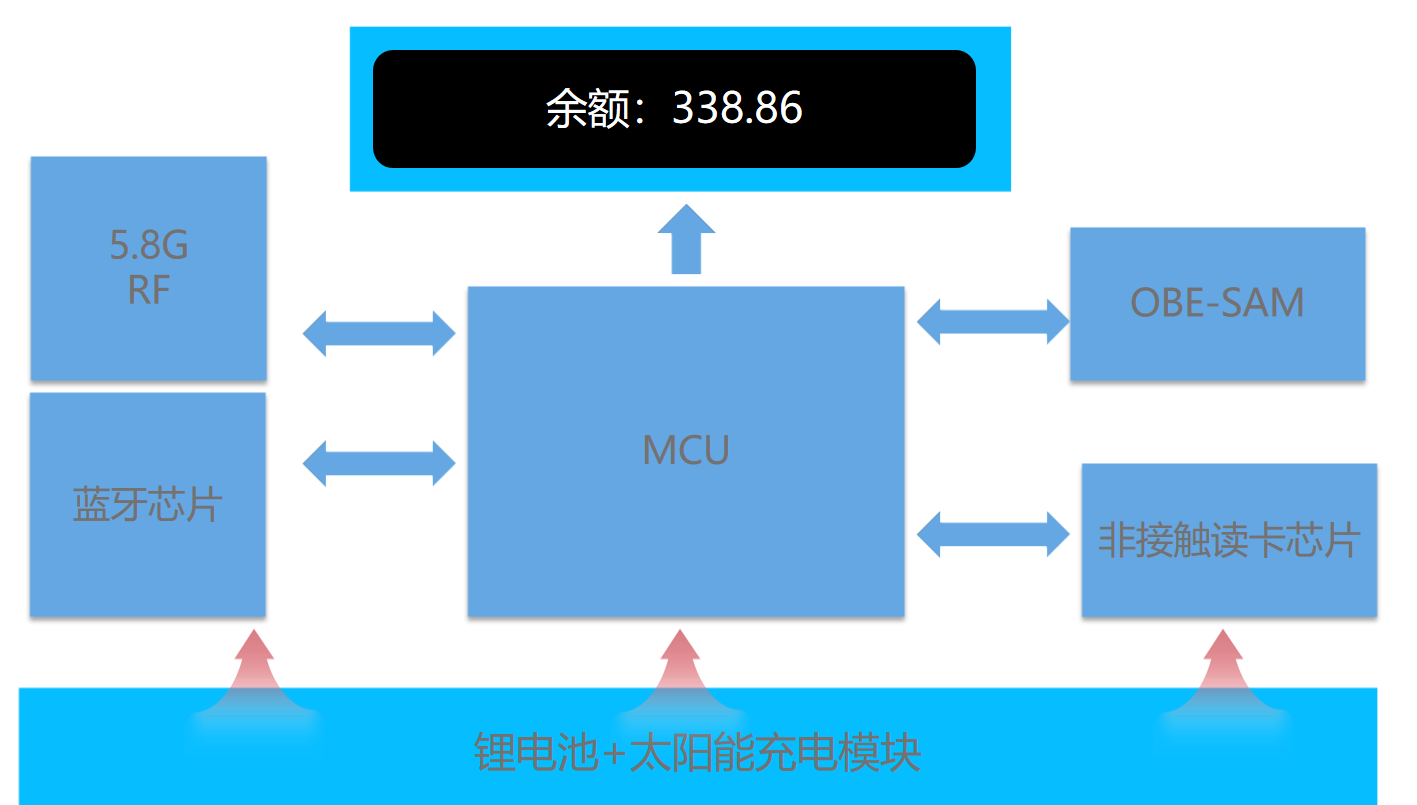

产品框架

在这里插入图片描述

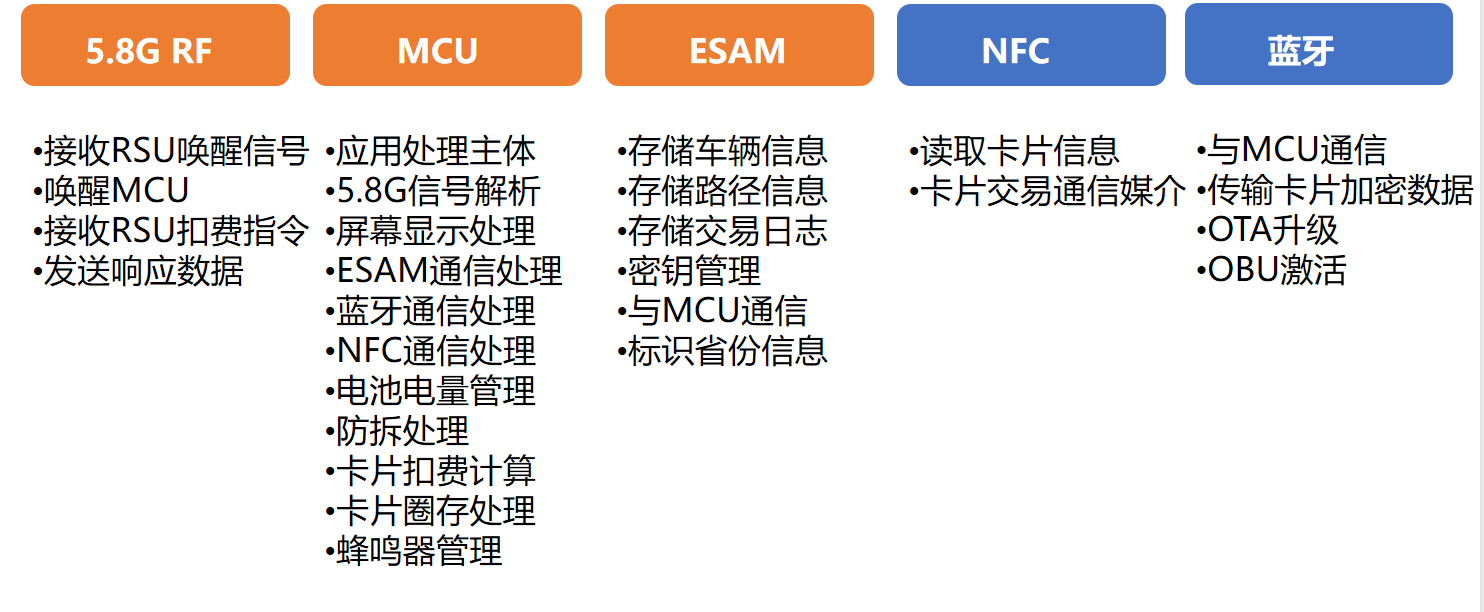

OBU各模块功能介绍

在这里插入图片描述

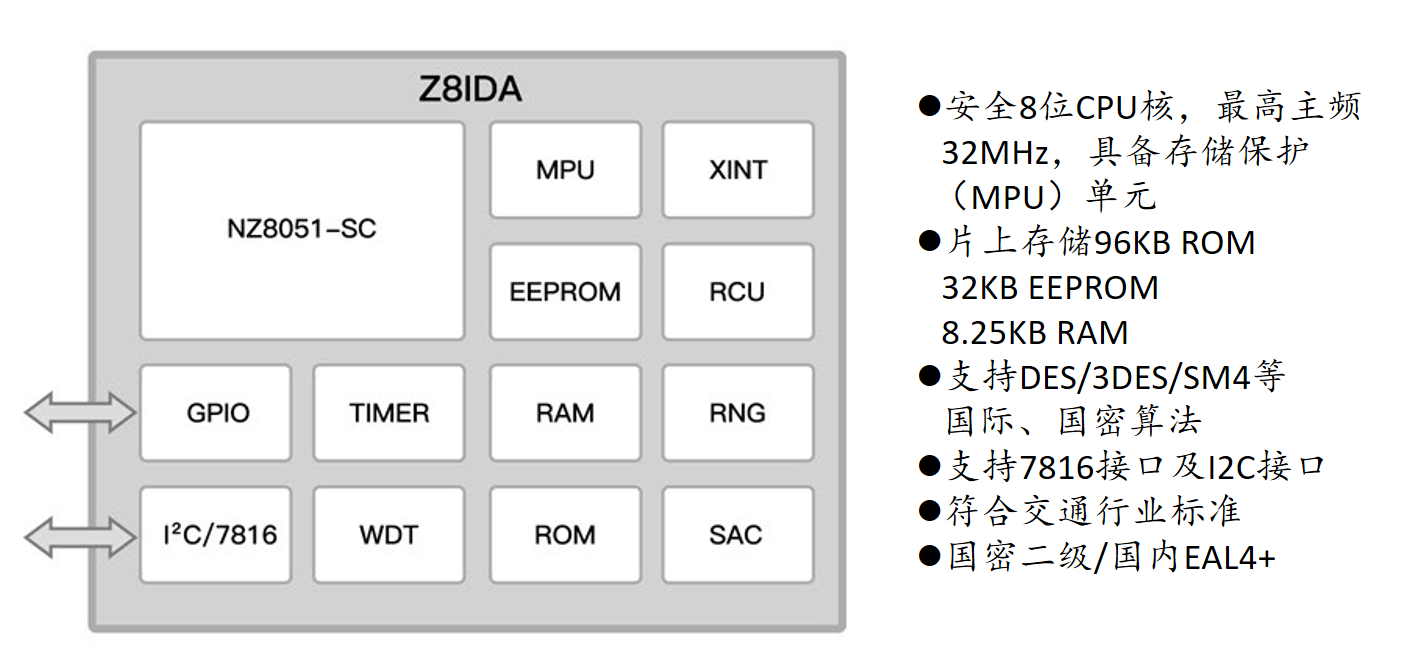

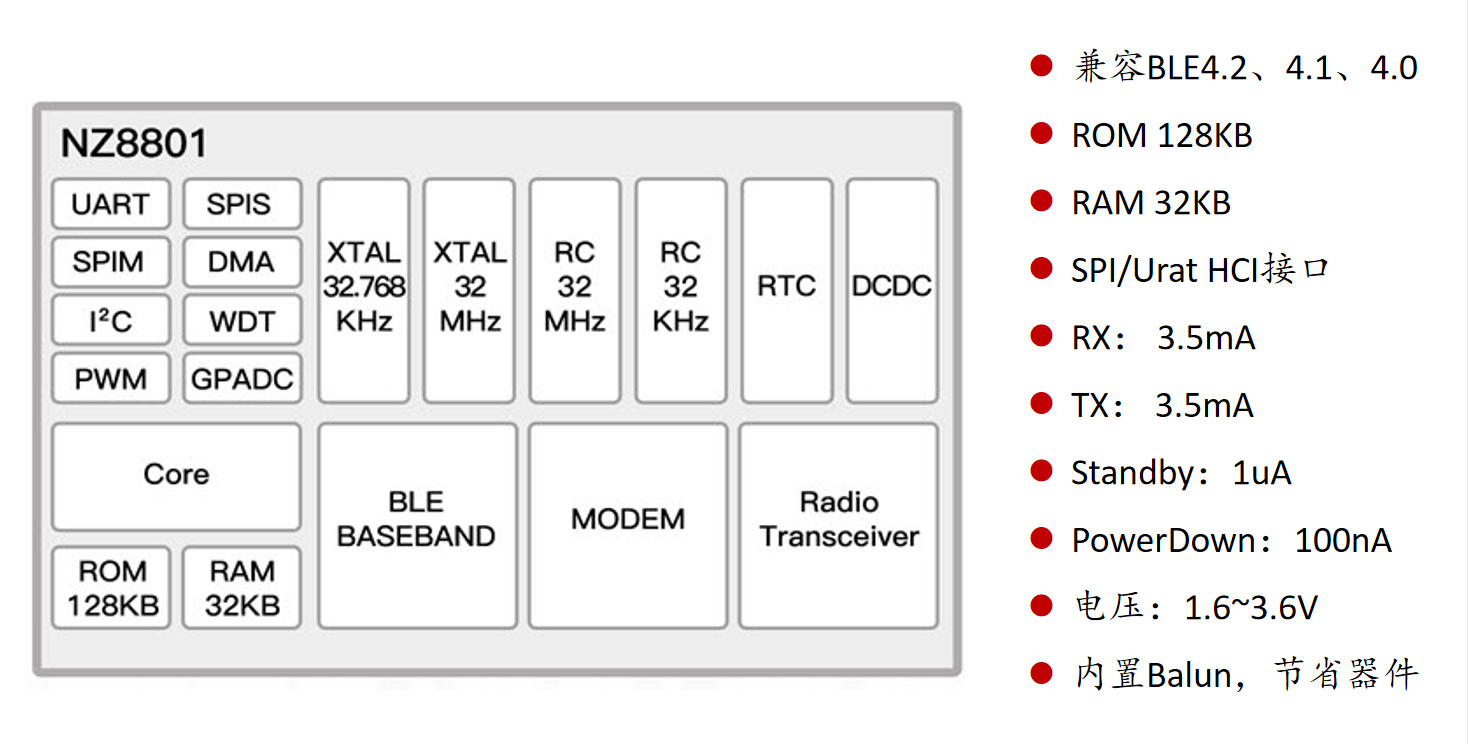

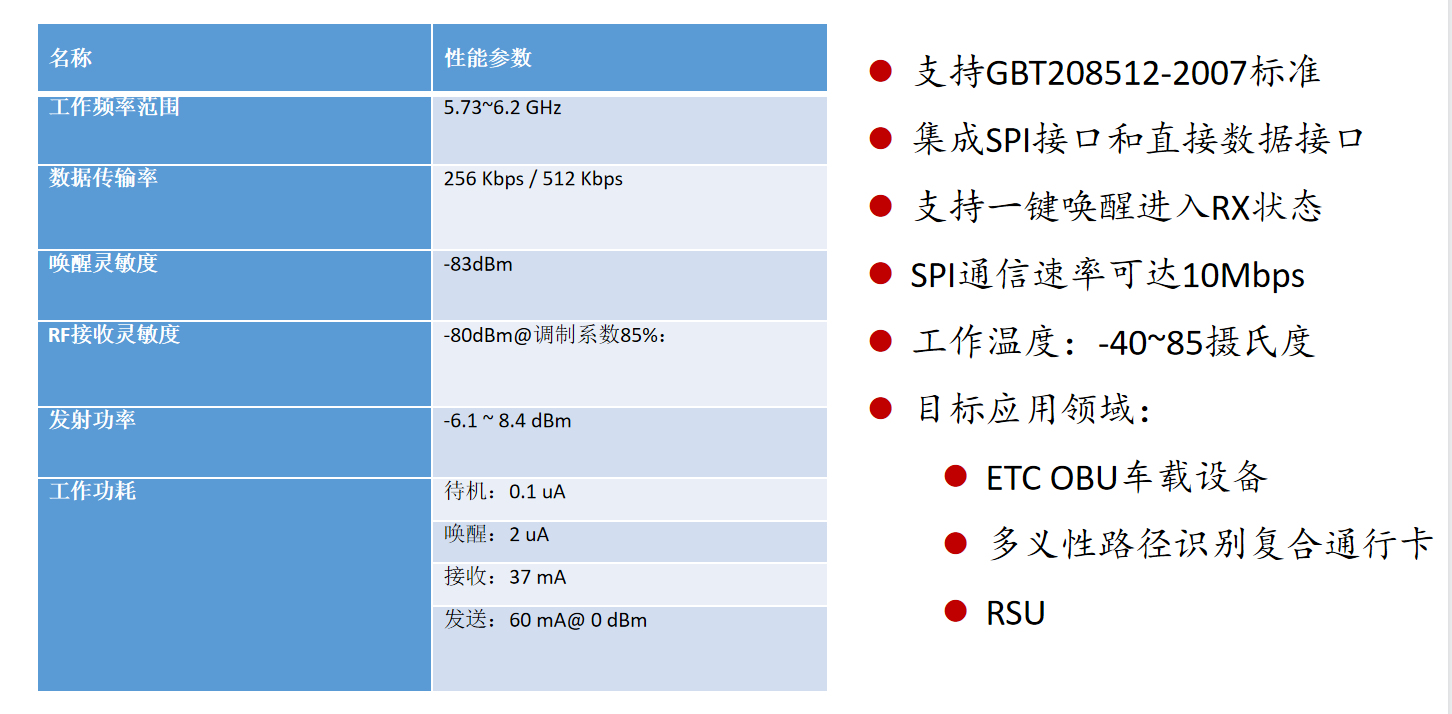

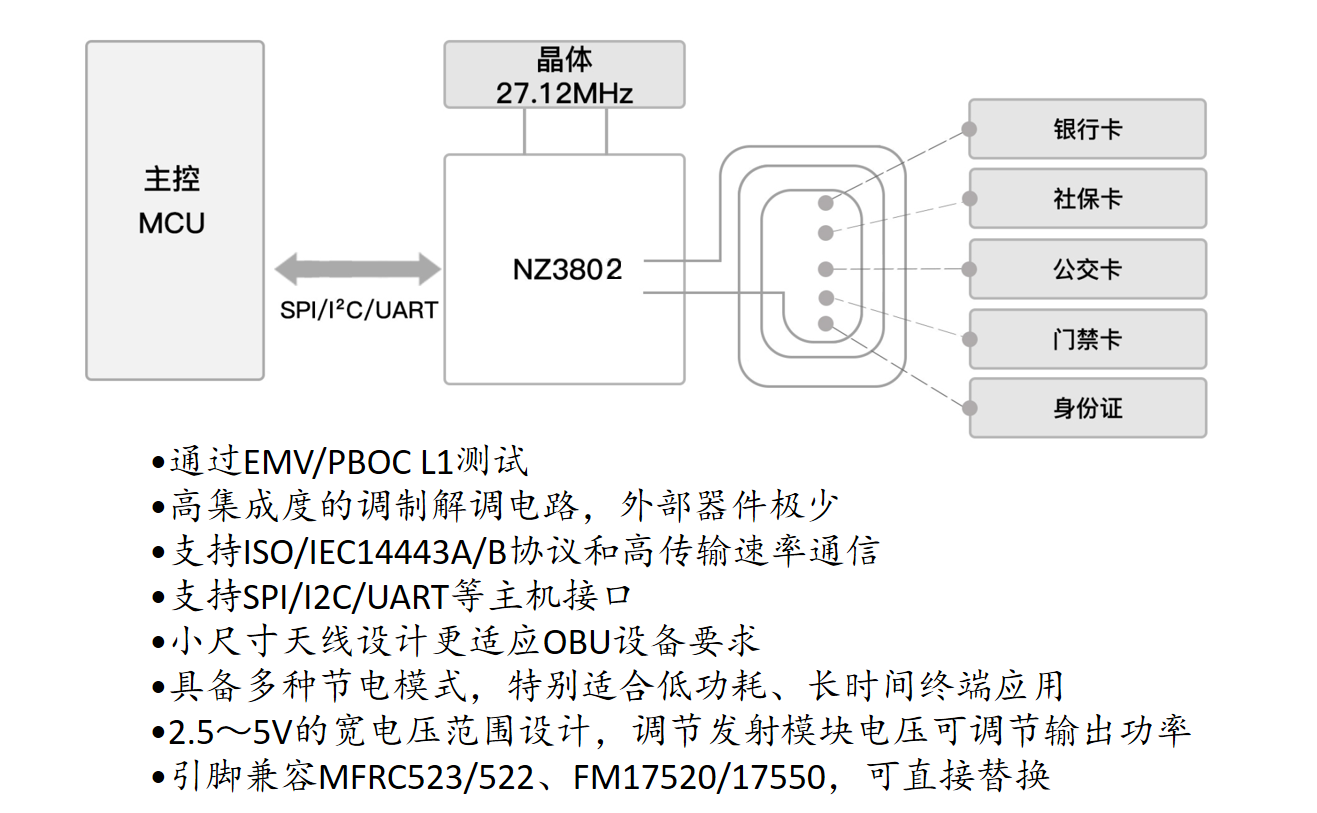

国民OBU组件介绍

在这里插入图片描述

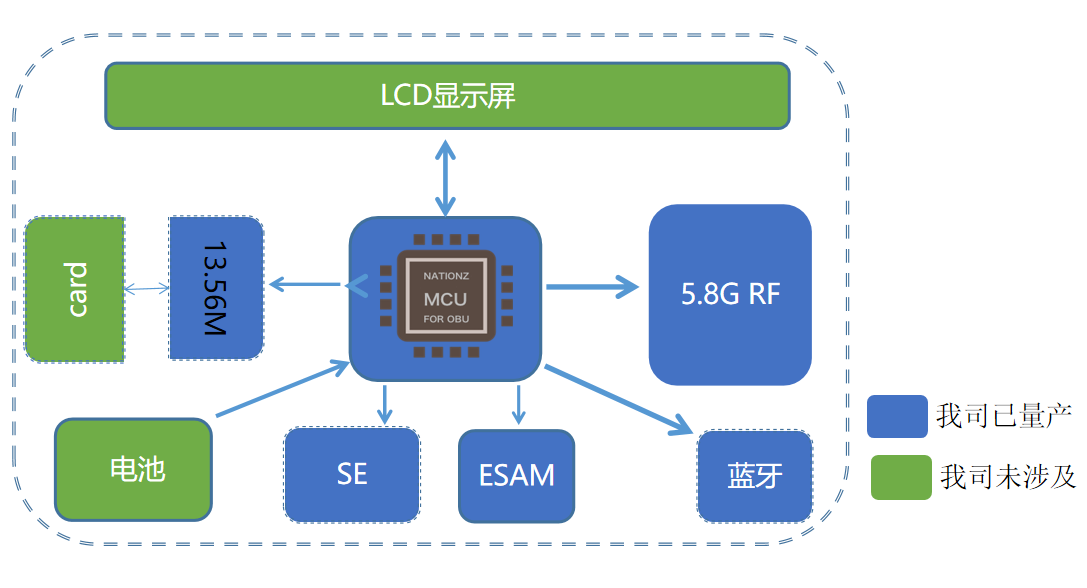

国民OBU内部连接示意

在这里插入图片描述

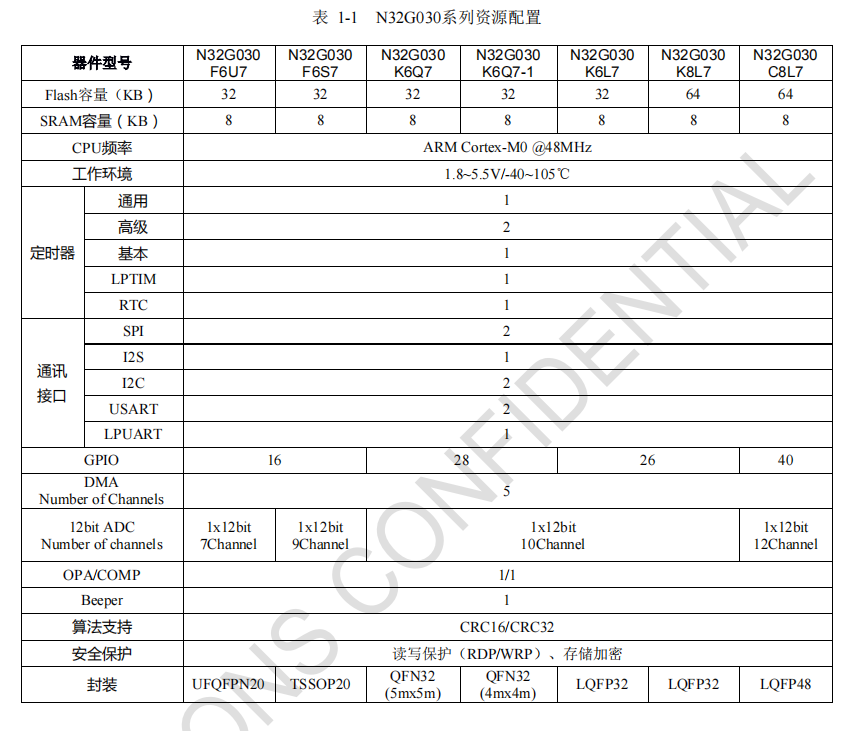

超低功耗MCU——N32G030

N32G030系列微控制器产品采用32位ARM Cortex?-M0内核，最高工作主频48MHz，集成高达64KB加密存储Flash，最大8KB SRAM; 内置一个高速AHB总线，二个低速外设总线APB及总线矩阵，最多支持40个通用I/O，提供丰富的高性能模拟接口，包括1个12位1Msps ADC，最多支持12个外部输入通道、1路独立的运算放大器、1个高速比较器，同时提供多种数字通信接口，包括3个U(S)ART、2个I2C、2个SPI、1个I2S。
