单片机IO模拟串口发送数据

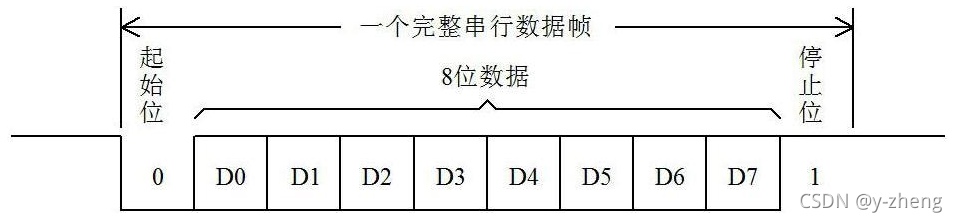

由于项目上用的STM32单片机串口资源不够用，但是还是想看调试输出，所以就多引出了一个IO，使用IO模拟串口发送数据的时序来当做串口打印用了，本章实验工程以8bit数据位、1bit停止位，无奇偶校验、无流控，波特率9600bps为例，串口的发送数据时序流程如下图：

串口发送的时序是非常简单的，TX引脚空闲时为高电平，拉低一下是启动发送，随后发送8bit，最后拉高，模拟IO的实现需要的就是延时的精准度，以9600bps波特率为例，一秒能发送9600bit，那么发送1bit的时间间隔就是大概1/9600≈104us，贴一下代码：

void VirtualCOM_SendByte(uint8_t c)
{
    int i = 0;
    VCOM_GPIO_L();                     // 拉低IO引脚启动发送
    delay_us(104);
    for(i = 0; i < 8; i++)             // 开始发送8bit数据
    {
        if(c & 0X01)
        {
            VCOM_GPIO_H();
        }
        else
        {
            VCOM_GPIO_L();
        }
        c >>= 1;
        delay_us(104);
    }
    VCOM_GPIO_H();                    // 拉高IO引脚停止发送
    delay_us(104);
}

void VirtualCOM_SendData(const void* buf, uint32_t len)
{
    const uint8_t* p = (const uint8_t* )buf;
	__set_PRIMASK(1);                   // 屏蔽所有中断，因为我们是用的模拟IO发送，倘若被中断打断，那么发送的数据就错乱了
    while(len--)
    {
        VirtualCOM_SendByte(*p++);
    }
	__set_PRIMASK(0);                  // 取消屏蔽所有中断
}
