使用RENESAS E1烧写R5F523T3AD这个芯片
打开Renesas Flash Pogrammer 新建项目失败出现下图错误

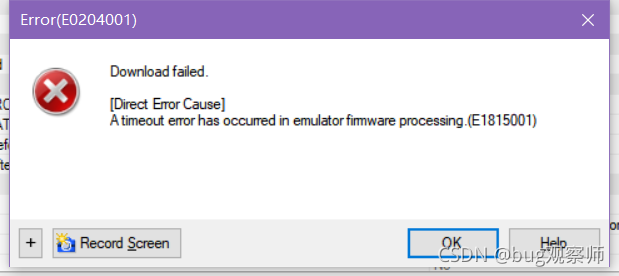

Error(E0204001) Download failed.
[Direct Error Cause]
A timeout eror has occured in emulator fimware processing.(E1815001)
发现是新建项目配置错误选择了 2 wire UART 。
Interface 应该选择FINE ，按照下图配置
R5F523T3AD芯片应该选择RX200

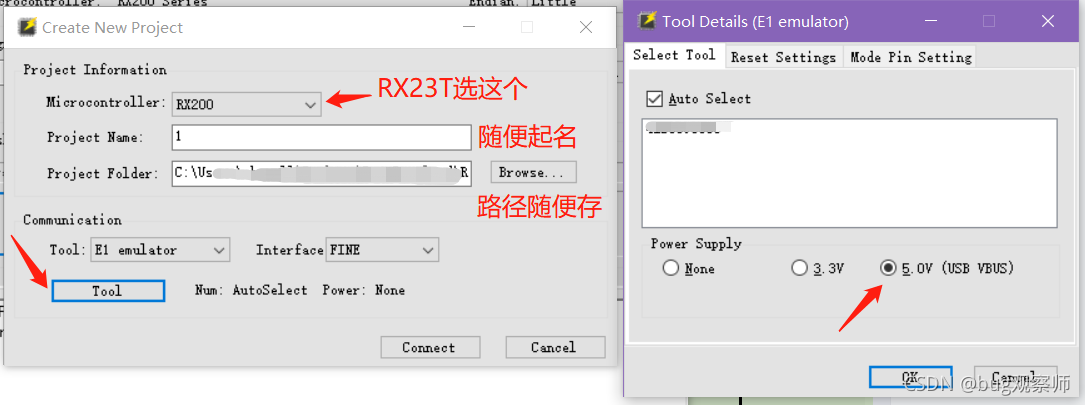

填写项目名字和路径后，Tool 选择 E1 ，Interface 应该选择 FINE
点击最下方 [ Tool ] 按钮选择5V。如果单片机有外接电源 这个位置就选择 None。点击ok
随后点击 [Connect] 又连接失败。。
提示出现新错误

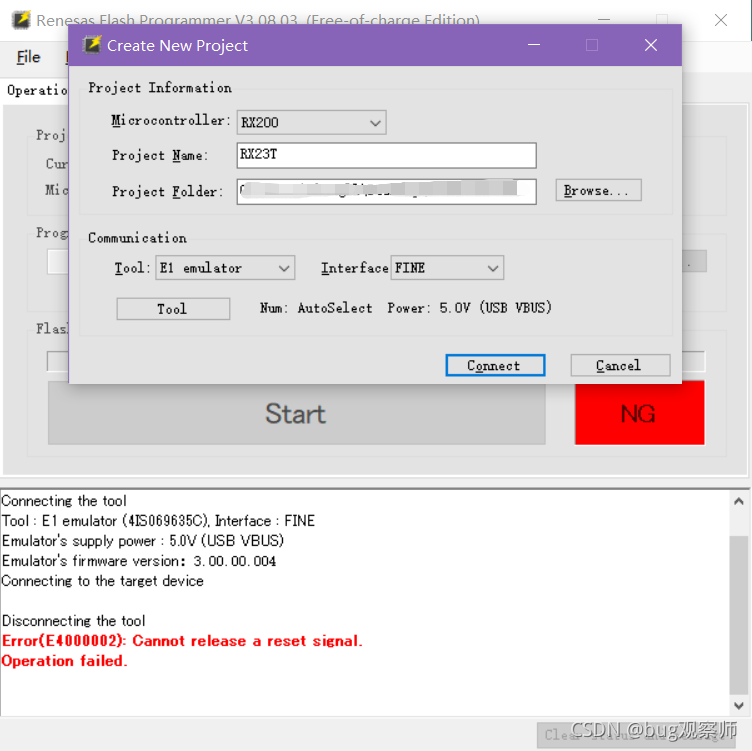

Error(E4000002): Cannot release a reset signal Operation failed.
检查接线= = 发现接线不对

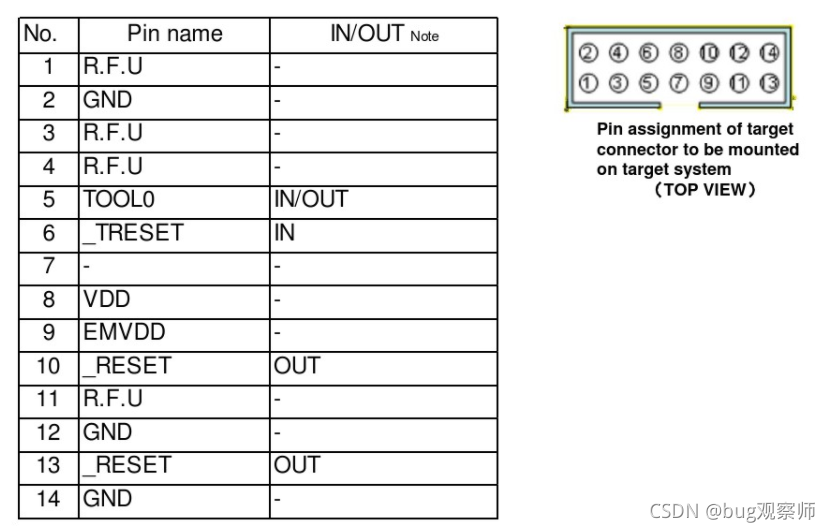

如图是E1 接口定义

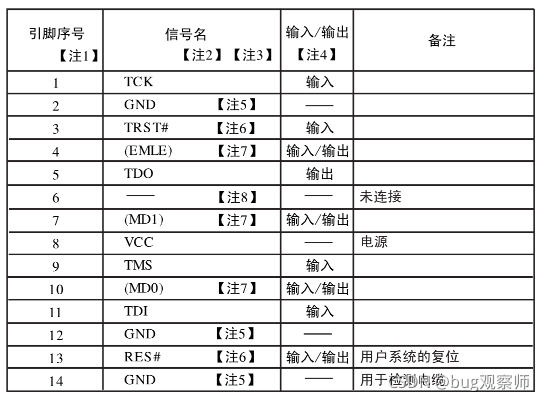

烧录RX系列需要接的引脚
| Pin Name | No |
|---|---|
| GND | 2，12，14 |
| MD | 7 |
| REST | 13 |
| VDD | 8 |
烧录RL78系列需要接的引脚
| Pin Name | No |
|---|---|
| GND | 2，12，14 |
| MD | 5 |
| REST | 13 |
| VDD | 8 |

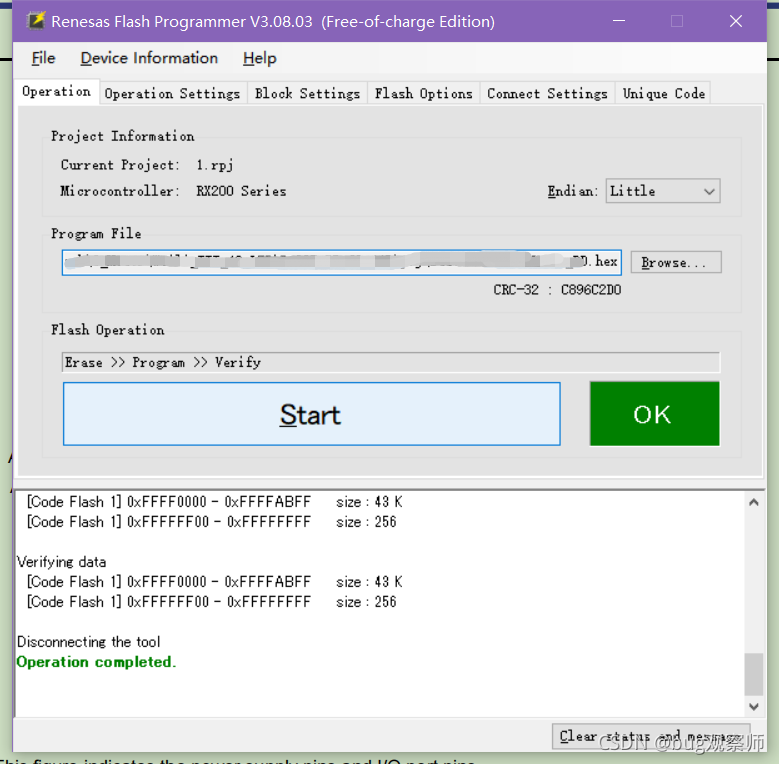

坑爹一直以为转接头的电路是对的。。把转接头拔了，在E1的接口直接接杜邦线按照RX系列接线到单片机下载接口，选择hex文件 点击 [Start] 即可正常烧录
使用 Renesas Flash Pogrammer 下载RX23T ok了 。。
用CS+ for CC打开项目工程连接 RENESAS E1在线仿真又不行了 = =

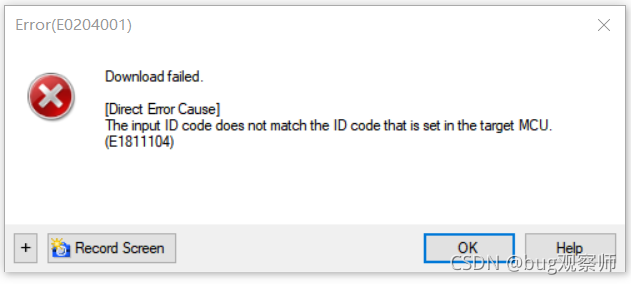

CS+ for CC提示出现如下错误，说ID不匹配。。不知道为啥明明ID设置的都一样
Download failed.
[Direct Eror Cause]
The input ID code does not match the ID code that is set in the target MCU.(E1811104)

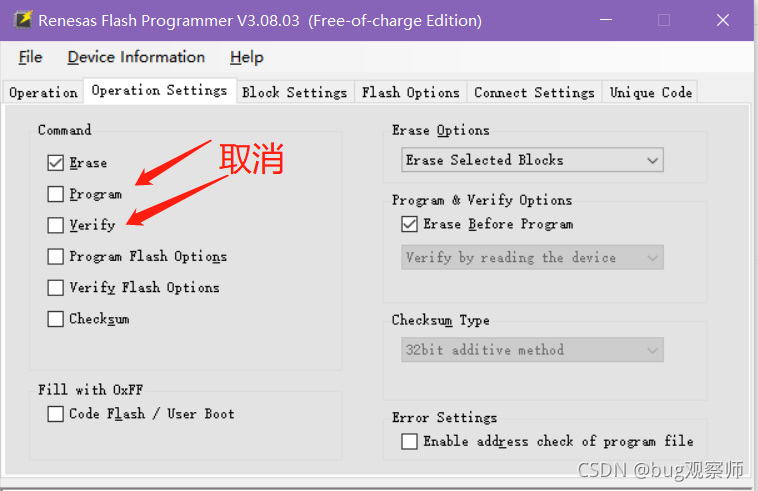

再次打开Renesas Flash Pogrammer点击 [Operation Settings] 只选择 [Erase] 把芯片擦除
擦完之后，再用CS+ for CC就可以仿真了。。。
原因不知道反正这样就ok了。。。
