PAN159CY是内部集成了32 位MCU和2.4G无线收发电路的SoC芯片。无线收发电路工作在2.400-2.483GHz 世界通用ISM频段，它集成射频收发机、频率发生器、晶体振荡器、调制解调器等功能模块，并且支持一对多组网和带ACK的通信模式。发射输出功率、工作频道以及通信数据率均可配置。它采用GFSK通信方式，支持自动应答及自动重传，支持RSSI检测功能，自带扰码和CRC校验功能。此外，PAN159CY内置32KBFlash程序存储器，可提供23个IO口，最多可输出6路PWM或3对互补PWM，8路ADC。
PAN159CY特性
无线特性
· 能自动处理数据包；
· 通信数据率可编程250Kbps / 1Mbps；
· 输出功率可编程，调节范围广：-35dBm ~ +10dBm；
· 250Kbps / 1Mbps模式的灵敏度为-91 dBm /-87dBm；
高性能CPU
· 32位MCU，最高可运行到50 MHz；
· 32 KB Flash 存储器用于存储程序代码(APROM)；
· 2.5 KB Flash 用于装载程序 (LDROM)；
· 4 KB SRAM 用于内部高速数据缓存(SRAM)；
外设
· 23个GPIO
· 3个PWM
· 两个32位定时器
· 两个 UART
· 一个SPI
· 两路I2C
· 10位SAR ADC
· 2通道模拟比较器
其他
· 时钟模式：内置振荡器；
· 提供两个32位定时器；
· 3个内置PWM发生器，提供6个PWM输出或3对互补PWM输出；
· LVR (低电复位)：复位电压2.0V；
· 两通道模拟比较器，拥有16级内部参考电压；
· 欠压检测：4个可编程等级： 4.4V/3.7V/2.7V/2.2V,可选择欠压中断和复位；
· ADC：10位SAR ADC；
· SPI速率：01Mbps（休眠模式&待机模式-Ⅰ），0，4Mbps（待机模式-Ⅱ&待机模式
-Ⅲ&接收模式&发射模式）；
工作电压：2.2V ~3.3V；
工作温度：-40°C ～ 85°C；
封装
PAN159CY: QFN40 (5*5)

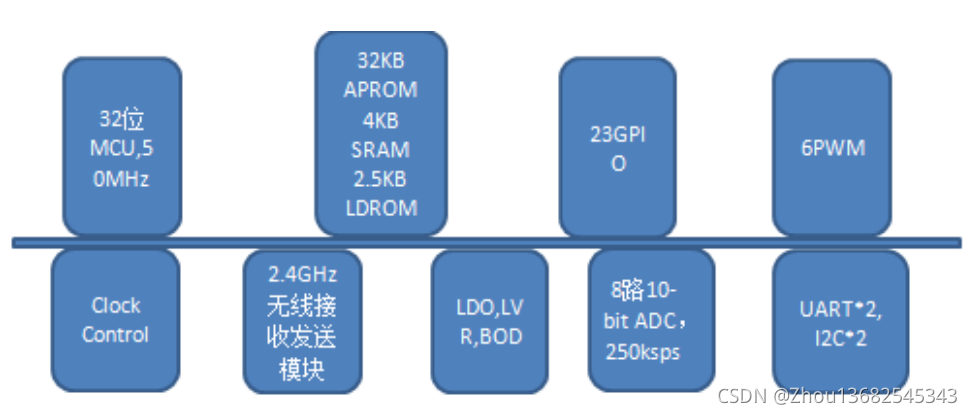

PAN159结构框图
注意事项：
（1）该产品属CMOS器件，在储存、运输、使用过程中要注意防静电。
（2）器件使用时接地要良好。
（3）回流焊温度不能超过260℃。
工作温度：-40℃~85℃
