NUC980开发板Linux系统EC20模块 移植 PPP拨号
1. EC20模块连接
在嵌入式Linux中，4G网络连接是一个较容易实现的功能，大多数的4G模块接口都是MiniPCIE接口，深入了解一下就会发现，4G模块的通信接口是USB，所以4G模块的驱动通常选择使用USB驱动，这种情况下，只要USB驱动正常，4G模块在硬件上就能正常通信。但是本文中不采用USB驱动，而是采用串口驱动，二者在传输速率上存在不同。

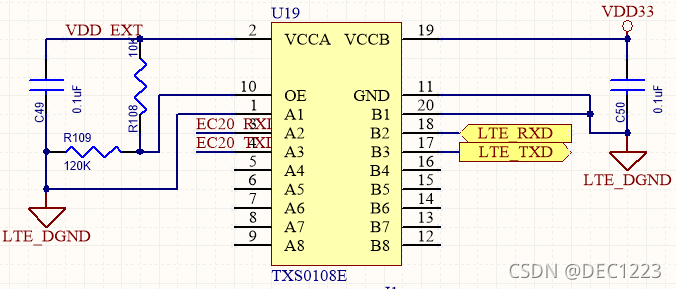

将NUC980主控板中芯片NUC980DK61Y的引脚和EC20 R2.1模块的RX TX 通过电平转换芯片进行连接，以及EC20的powerkey引脚。具体可参考EC20硬件设计手册。
2. Linux内核配置
源码目录，在linux终端输入命令make linux-menuconfig进行配置。
-

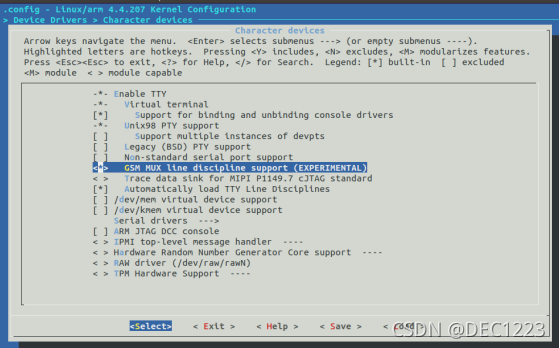

选中如下选项，进行串口复用。
配置路径如下：
Device Drivers —> Character devices —>
<*> GSM MUX line discipline support(EXPERIMENTAL)
-

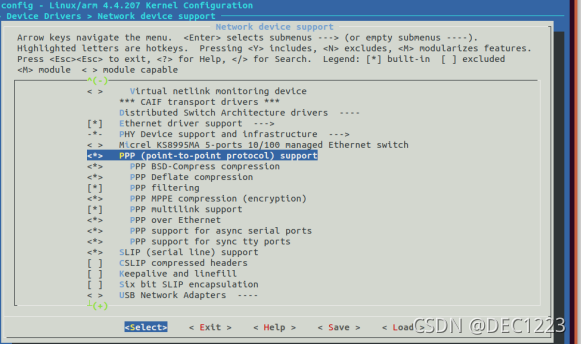

选中如下选项，可支持PPP拨号。
配置路径如下：
Device Drivers —> Network device support —>
<> PPP (point-to-point protocol) support
<> PPP BSD-Compress compression
<> PPP Deflate compression
[] PPP filtering
<> PPP MPPE compression (encryption)
[] PPP multilink support
<> PPP over Ethernet
<> PPP support for async serial ports
<> PPP support for sync tty ports
<> SLIP(serial line) support
-

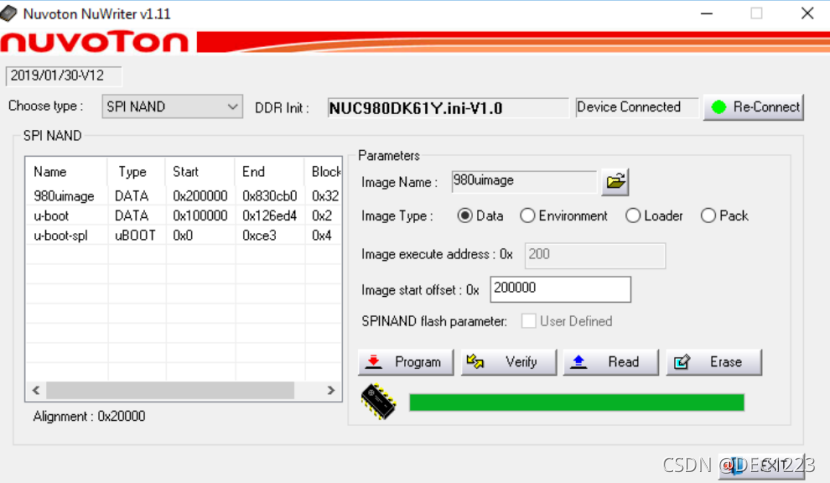

保存退出，执行make，得到uImage文件，烧写到开发板。
3. 交叉编译PPP
将ppp-2.4.7压缩包复制到ubuntu下，解压。
ppp-2.4.7压缩包下载链接：https://pan.baidu.com/s/1dhyhfghJspcT0mfn1bH6ww
提取码：y5bs
- 生成Makefile文件：./configure --prefix=/…（指定文件夹）
- 编译
必须使用与开发板一致的编译器，NUC980用的是arm-nuvoton-linux-uclibcgnueabi
- 安装：make install
- 将编译得到的部分可执行文件复制到ARM开发板上：
按照上面的make好之后，在目录中找到如下的四个可执行文件：chat，pppd，pppdump，pppstats
将四个文件复制到ARM开发板的/usr/sbin目录下。 - 按照如上步骤复制完成后可以使用pppd命令和chat命令。
4. 拨号脚本
在开发板中的/etc目录下新建一个ppp文件夹，此处采用Putty来进行交互。
- 从ppp-2.4.7相应目录中拷贝文件，建立如下目录结构：
/etc/ppp/chap-secrets
/etc/ppp/pap-secrets
/etc/ppp/ip-up
/etc/ppp/ip-down
/etc/ppp/peers/ - 拨号脚本: /etc/ppp/peers目录下放置如下三个脚本
a. 拨号上网脚本quectel-ppp（使用联通卡）
# /etc/ppp/peers/quectel-pppd
# Usage:root>pppd call quectel-pppd
#Modem path, like /dev/ttyS3,/dev/ttyACM0, depend on your module, default path is /dev/ttyS3
/dev/ttyS3 115200
#Insert the username and password for authentication, default user and password are test
user "test" password "test"
# The chat script, customize your APN in this file
connect 'chat -s -v -f /etc/ppp/peers/quectel-chat-connect'
# The close script
disconnect 'chat -s -v -f /etc/ppp/peers/quectel-chat-disconnect'
# Hide password in debug messages
hide-password
# The phone is not required to authenticate
noauth
# Debug info from pppd
debug
# If you want to use the HSDPA link as your gateway
defaultroute
# pppd must not propose any IP address to the peer
noipdefault
# No ppp compression
novj
novjccomp
noccp
ipcp-accept-local
ipcp-accept-remote
local
# For sanity, keep a lock on the serial line
lock
modem
dump
nodetach
# Hardware flow control
nocrtscts
remotename 3gppp
ipparam 3gppp
ipcp-max-failure 30
# Ask the peer for up to 2 DNS server addresses
usepeerdns
b. chat脚本（quectel-chat-connect）
# /etc/ppp/peers/quectel-chat-connect
ABORT "BUSY"
ABORT "NO CARRIER"
ABORT "NO DIALTONE"
ABORT "ERROR"
ABORT "NO ANSWER"
TIMEOUT 30
"" AT
OK ATE0
OK ATI;+CSUB;+CSQ;+CPIN?;+COPS?;+CGREG?;&D2
# Insert the APN provided by your network operator, default apn is 3gnet
OK AT+CGDCONT=1,"IP","3gnet",,0,0
OK ATD*99#
CONNECT
c. 断开连接（quectel-chat-disconnect）
# /etc/ppp/peers/quectel-chat-disconnect
ABORT "ERROR"
ABORT "NO DIALTONE"
SAY "\nSending break to the modem\n"
"" +++
"" +++
"" +++
SAY "\nGoodbay\n"
5. 进行拨号

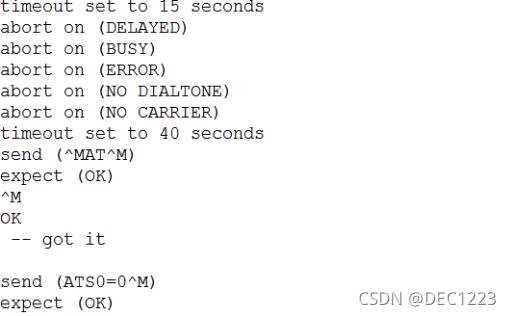

- PUTTY终端输入命令pppd call quectel-ppp &，出现以下说明拨号成功（未全部列出）。
- 查看模块运行状态

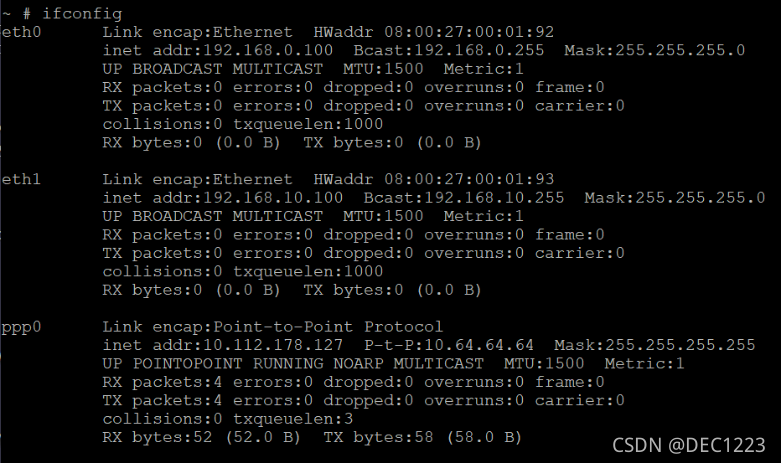

PUTTY终端输入ifconfig查看网络，如下出现ppp0说明4G模块确定拨号成功。
- 拨号成功后可将ppp0设置为静态路由。
设置PPP0为默认路由：先删除原来路由，route del default ；再将ppp0设置为默认路由，route add default dev ppp0。
