STM32 读保护的实现

读保护的实现即可以在代码中实现，也可以通过ST提供的软件实现。

基于HAL库的读保护实现

使用的开发板是STM32F2系列，代码如下：

HAL_StatusTypeDef FLASH_EnableReadProtection(void)
{
	FLASH_OBProgramInitTypeDef OptionsBytesStruct = { 0 };
	HAL_FLASHEx_OBGetConfig(&OptionsBytesStruct);
	HAL_StatusTypeDef result = HAL_OK;

	if (OptionsBytesStruct.RDPLevel == OB_RDP_LEVEL_0)
	{
		OptionsBytesStruct.OptionType = OPTIONBYTE_RDP;
		OptionsBytesStruct.RDPLevel = OB_RDP_LEVEL_1;

		HAL_FLASH_Unlock();
		HAL_FLASH_OB_Unlock();

		if (HAL_FLASHEx_OBProgram(&OptionsBytesStruct) != HAL_OK)
		{
      /* Launch the option byte loading */
      HAL_FLASH_OB_Launch();
      /* Lock the FLASH Option Control Registers access */
			HAL_FLASH_OB_Lock();
			HAL_FLASH_Lock();
			return result;
		}
    /* Launch the option byte loading */
    HAL_FLASH_OB_Launch();
    /* Lock the FLASH Option Control Registers access */
		HAL_FLASH_OB_Lock();
		HAL_FLASH_Lock();
		result = HAL_ERROR;
	}
	return result;
}

基于标准库的读保护实现

使用的开发板是STM32F4系列，代码如下：

uint32_t Flash_EnableReadProtection(void)
{
  /* Returns the FLASH Read Protection level. */
  if( FLASH_OB_GetRDP() == RESET )
  {
    /* Unlock the Option Bytes */
    FLASH_OB_Unlock();

    /* Sets the read protection level. */
    FLASH_OB_RDPConfig(OB_RDP_Level_1);

    /* Start the Option Bytes programming process. */
    if (FLASH_OB_Launch() != FLASH_COMPLETE)
    {
      /* Disable the Flash option control register access (recommended to protect
         the option Bytes against possible unwanted operations) */
      FLASH_OB_Lock();

      /* Error: Flash read unprotection failed */
      return (2);
    }

    /* Disable the Flash option control register access (recommended to protect
       the option Bytes against possible unwanted operations) */
    FLASH_OB_Lock();

    /* Read Protection successfully enable */
    return (1);
  }

  /* Read Protection successfully enable */
  return (1);
}

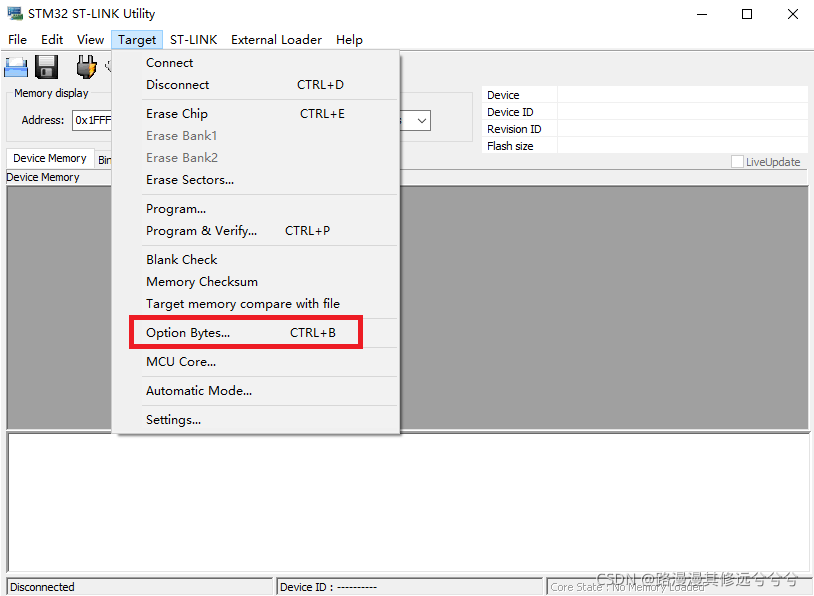

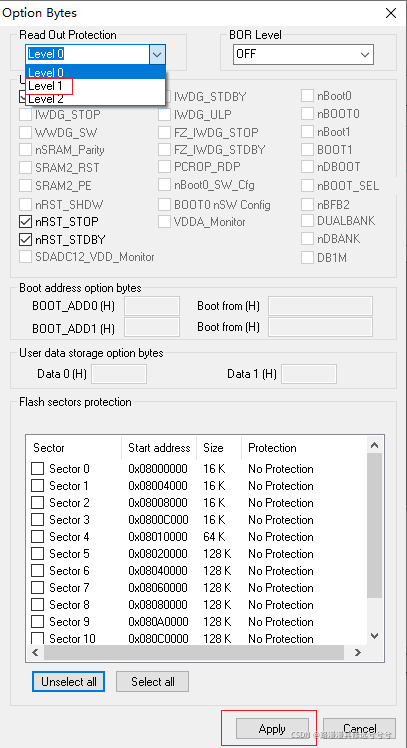

除了使用代码实现读保护还可以通过STM32 ST-LINK Utiltity实现读保护，如下图所示：
在这里插入图片描述

以上三种方式实现的读保护，都需要在执行完成以后，将开发板断电复位，按复位键有可能不起作用，需要断开电源才行。

实现读保护以后，flash将不可以从外部读取，如果想再次烧录代码，需要解除保护，解除读保护也可以使用代码，例如在代码中添加触发机制，比如串口收到某个特殊字符，则调用函数解除读保护。又或者使用软件，依然还是STM32 ST-LINK Utiltity，操作过程和打开读保护一致，只不过在选择等级的时候选择Level 0，则会将flash上的数据全部擦除，接着就可以重新烧代码。
