Arduino开发板利用L298N电机驱动模块驱动直流电机

Arduino 自撰笔记，只是闲杂鱼等茶余饭后消遣一下，是为自己碌碌无为的大学四年买个单，欢迎各路大神叨扰指正。

无奈的吐槽

学习单片机就是得需要我们大家一起动手一起交流学习的过程，千万不要光看不练，眼睛：我看会了，手：你在**，本人也是从小白一点点过来的，所以很了解初学者的痛苦，不过单片机入门简单，精通有点困难，需要我们共同进步。

上一篇我们玩了二极管的亮灭，好了你应经掌握了他的基础了，那么今天我们就从玩一玩初级的外设模块，从电机驱动模块开始，如果不会二极管发光的流水灯控制思路和程序可以参考我的上一篇文章

流水灯控制实验

L298N控制

近几天，我们都在玩二极管，今天我们玩一玩直流5V小电机，通过L298N驱动模块驱动小电机。接下来我们研究一下他的使用情况。
下面简单介绍一下L298N驱动模块：?
图片来源于网络
图片来源于网络，如有侵权联系删

 接下来我们就从最简单的一个电机旋转开始写程序，后期发布复杂的程序。

所需元件

1.Arduino UNO R3 *1
2.L298N(红色版本) 1
3.5V直流电机 1
4.杜邦线若干

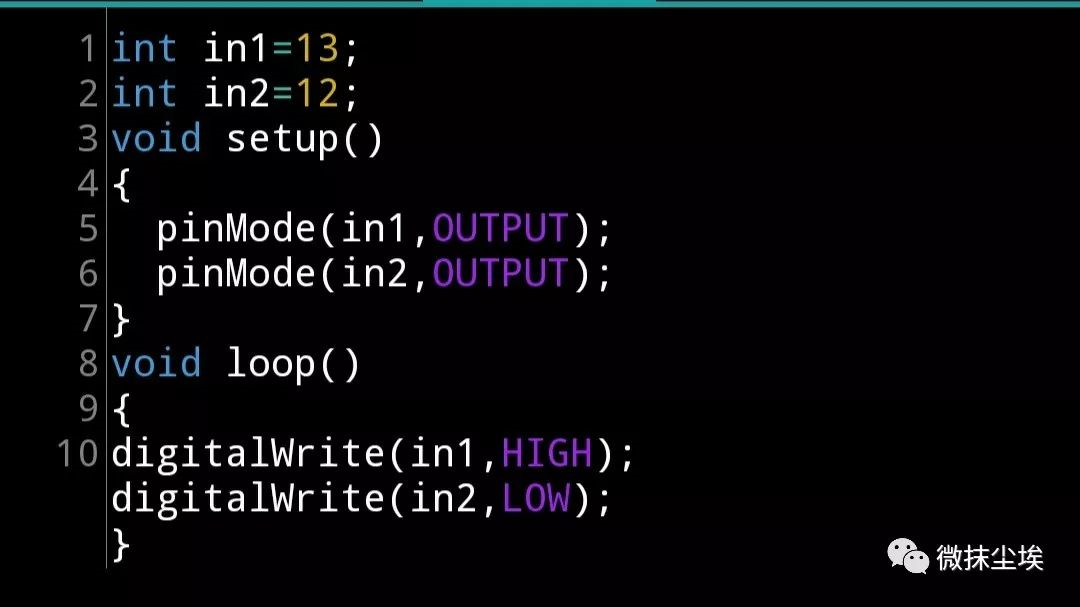

   程序非常的精简，没有一句多余的废话。内容前面的文章已经讲解过了，在此不做过多的赘述。

按着程序接好线，in1接到13，in2接到12，注意：这里我们没有用到PWM调速，所以EN使能端短接。按着下图接线。

注意事项：不要忘了驱动和主控共地。?
驱动供电，主控供电，看一下效果吧。
确定电源千万要在额定范围内使用哦。
