CS5268是一款高性能Type-C/DP1.4至HDMI2.0b和VGA转换器，设计用于将USB Type-C源或DP1.4源连接至HDMI2.0b接收器。CS5268AN集成了DP1.4兼容接收机、兼容HDMI2.0b的****机和VGA输出接口。此外，还包括两个CC控制器，用于CC通信，以实现DPAlt模式和功率传输功能，一个用于上游type-c端口，另一个用于下游端口。DP接口包括2条主通道、辅助通道和HPD信号。接收器支持每通道最大5.4Gbps（HBR2）数据速率。DP接收机结合了HDCP1.4和HDCP2.3具有嵌入式密钥内容保护方案，用于数字音视频内容的安全传输。HDMI接口包括4个TMDS时钟/数据对、DDC和HPD信号。HDMI****机能够支持高达3Gpbs的数据速率，足以处理高达FHD 1080p120Hz的视频分辨率UHD 4k 30Hz格式。HDMI****机包含支持HDCP1.4和HDCP2.3的HDCP引擎。由于包含HDCP，CS5268允许安全传输受保护的内容。嵌入式密钥可提供最高级别的HDCP密钥安全性。CS5268是一种高度集成的单芯片，适用于多个细分市场和显示应用，如拓展坞、扩展底座等。
CS5268参数特性：
USBType-C规范1.2VESADisplayPort TM（DP）v1.4兼容接收机HDMI规范v2.0b兼容****机，数据速率高达每通道3-Gbps。USB电源传输（PD）V3.0兼容支持所有USB Type-C通道配置（CC）内置振荡器，无需外部晶体嵌入式MCU和SPI-flash嵌入式V-sync/H-sync缓冲区嵌入式EDID（如果终端设备没有，CS5268AN将响应EDID）支持HDCP 1.4和HDCP2.3，带片上键以支持HDCP中继器。支持RGB 4:4:48/10位bpc和YCbCr4:4:4、4:2:2、4:2:08/10位bpc192KHzx8通道的音频采样率LPCM和压缩音频编码格式用于芯片控制的辅助通道、I2C主机接口USBType-C DisplayPort（DP）Alt模式输入（接收器）USBType-C规范1.2和向后兼容Type-C规范1.0VESADisplayPort TM v1.4兼容。支持2车道。内置CC控制器，用于插头和方向检测用于充电器和正常通信的双CC端口高达HBR2（5.4-Gbps）输入。内置高性能自适应均衡器。支持1兆赫辅助信道USBType-C通道配置（CC）功能USB电源传输规范3.0兼容集成USB电源传输（PD-BMC）物理层。对消息的支持协议。支持策略引擎。支持基本设备策略管理器支持热插拔检测（HPD）支持用于拓展坞应用程序的USB 3.0HDMI数字输出HDMI2.0b兼容每个通道的数据速率高达3-Gbps支持高达3840x2160@30Hz 或者4096x2160@30Hz音频流处理LPCM和压缩音频编码格式192kHz x8通道的音频采样率支持高动态范围（HDR）元数据处理VGA输出接口时钟频率高达210MHz的三重8位DAC（数模转换器）支持高达1920x1200@60Hz,1920x1440@60Hz （减少消隐），2048x1152@60Hz（减少消隐），以及2048x1536@60Hz （减少消隐）嵌入式V-sync/H-sync缓冲区符合VESA VSISv1r2
支持I2C主从高达400kHz。HBM4KV用于连接器引脚8*8mm68针QFN封装，带e-Pad电力与技术5V/1.0V系统电压，集成3.3VLDO和1.8V LDO。3、CS5268引脚定义3.1引脚分配
Capstone CS5268说明书|CS5268方案应用|TYPEC转HDMI+VGA带PD3.0+USB3.1拓展坞方案方法

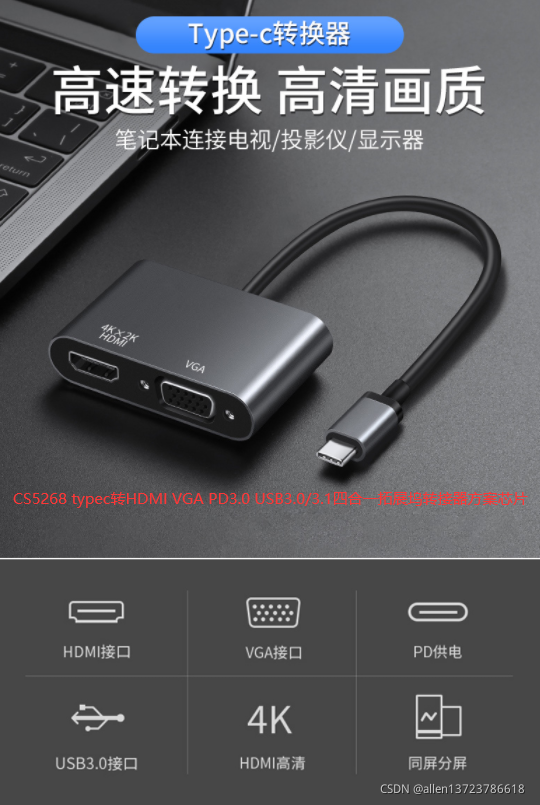

设计实际案子如下图：
CS5268设计方案如图
