[嵌入式]STM32F407 时钟配置为72M后仍然为168M问题解决方案

原因是：RCC配置前没有调用RCC_DeInit()，导致配置失效，配置前需要调用RCC_DeInit()；

通过下述CLKOUT_MCO2()方法可以输出SYSCLK或PLLCLK；

备注：需要保证PC9没有在其他地方使用，并且MCO2输出的时钟频率不能超过100MHz；

MCO1不能选择SYSCLK；

测量方法：示波器一个探头接PC9，另一个探头接GND；

void CLKOUT_MCO2(void)
{
	//通过MCO2--PC9输出SYSCLK或PLLCLK
    GPIO_InitTypeDef GPIO_InitStructure;
    RCC_ClockSecuritySystemCmd(ENABLE);

    /* Enable GPIOs clocks */
    RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOC, ENABLE);
    GPIO_PinAFConfig(GPIOC, GPIO_PinSource9, GPIO_AF_MCO);//打开引脚复用功能

    /* Configure MCO2 (PC9) */
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF;
    GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
    GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;  //UP
    GPIO_Init(GPIOC, &GPIO_InitStructure);

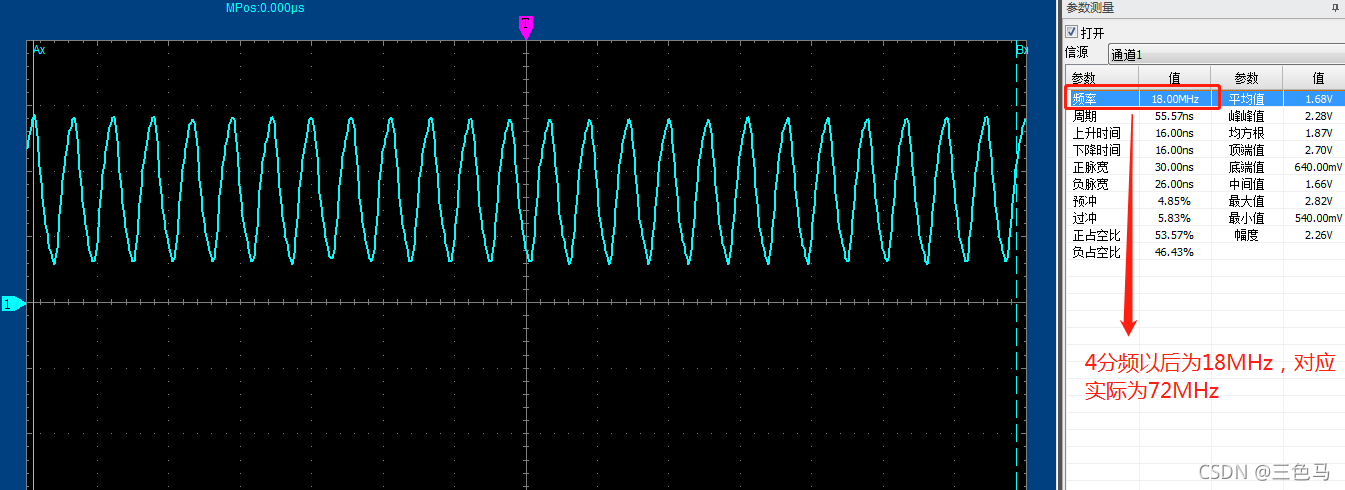

	//输出时钟 4分频(MCO输出不能超过100MHz)
    RCC_MCO2Config(RCC_MCO2Source_SYSCLK, RCC_MCO2Div_4);
}
