[嵌入式]利用单片机做手机连点器（附别踩白块自动点击程序）

• 原理

手机目前主流都是电容屏，所以可以利用软件控制电流以控制屏幕的触摸效果（屏幕工作原理自行百度），所以定时定点控制屏幕连点就很容易了，所以为了文章不至于太水，文末会给出连点的进阶玩法。

• 基本电路

分析及要点都在图里。再说明一下，IO口高电平时断开触屏，低电平时持续触屏，点击频率由IO口高低电平转换频率及屏幕灵敏度决定。

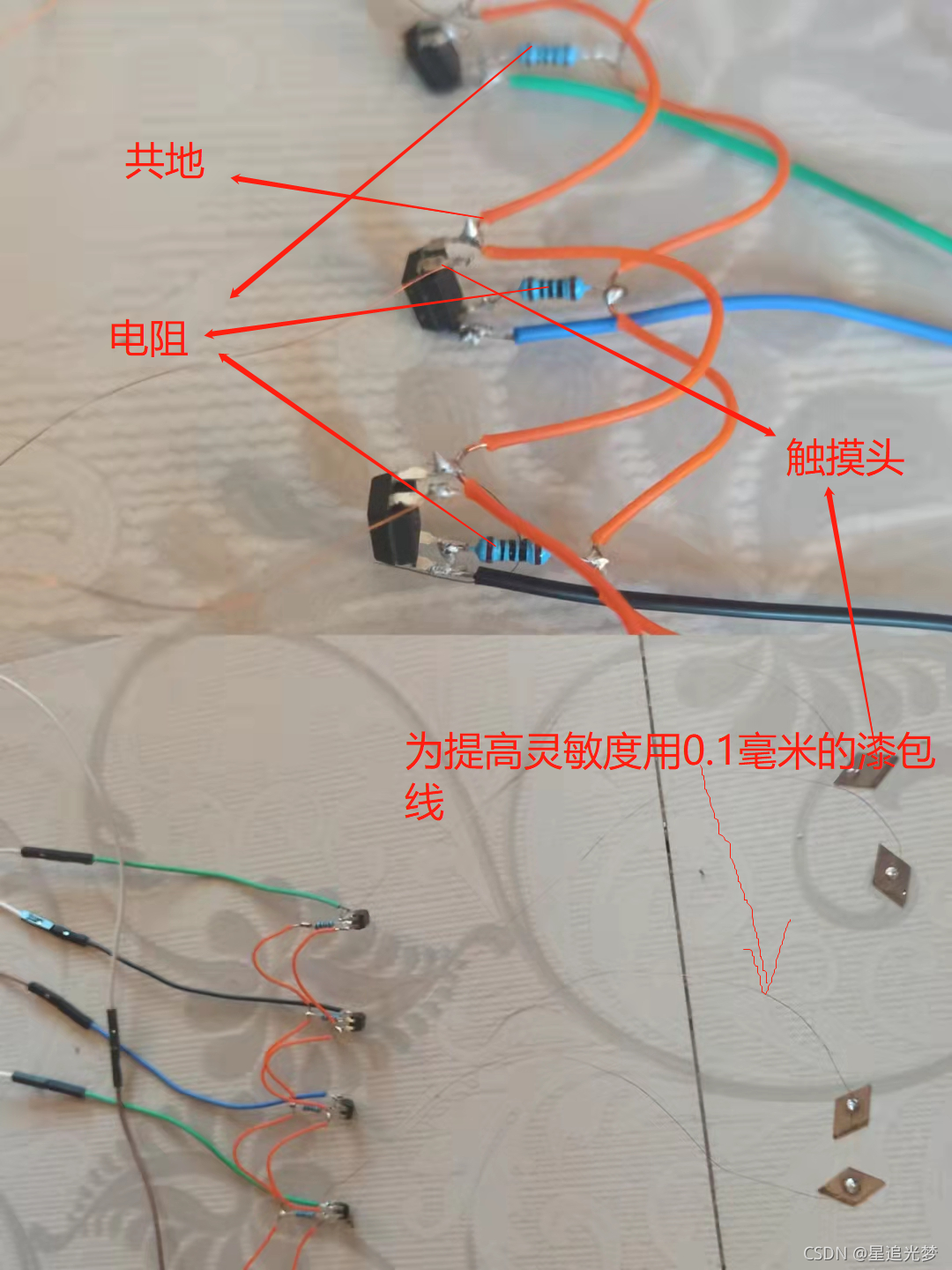

• 实物图

?这是用来做别踩白块实验用的就是基础电路乘4，由于临近开学没时间买光敏电阻检测黑块位置，所以只写了程序，但连点以及四个流水点击都可以实现了，

• 程序

#include"reg52.h"

typedef unsigned char u8;
typedef unsigned int u16;

#define uchar unsigned char
#define unit unsigned int

uchar aa = 1, bb = 100, cc = 0;

	/*********定义电机方向*********/
#define left_l CP1=0;CP2=1;CP3=1;CP4=1;CP5=0;CP6=1;CP7=1;CP8=1     //最左道
#define left_r CP1=1;CP2=0;CP3=1;CP4=1;CP5=1;CP6=0;CP7=1;CP8=1      //中左道
#define right_l CP1=1;CP2=1;CP3=0;CP4=1;CP5=1;CP6=1;CP7=0;CP8=1    //中右道
#define right_r CP1=1;CP2=1;CP3=1;CP4=0;CP5=1;CP6=1;CP7=1;CP8=0    //最右道
#define stop CP1=1;CP2=1;CP3=1;CP4=1;CP5=1;CP6=1;CP7=1;CP8=1

sbit KEY=P3^1;

sbit ZSD1=P2^4;//指示灯1
sbit ZSD2=P2^5;//指示灯2

sbit GM1=P0^0;//光敏传感器1
sbit GM2=P0^1;//光敏传感器2
sbit GM3=P0^2;//光敏传感器3
sbit GM4=P0^3;//光敏传感器4

sbit CP1=P2^0;  //触屏控制1
sbit CP2=P2^1;  //触屏控制2
sbit CP3=P2^2;  //触屏控制3
sbit CP4=P2^3;  //触屏控制4

sbit CP5=P1^0;  //触屏控制1
sbit CP6=P1^1;  //触屏控制2
sbit CP7=P1^2;  //触屏控制3
sbit CP8=P1^3;  //触屏控制4

void delay (u16 i)
{
  while(i--);
}

uchar Key_in(void)                  //检测按键
{
    if (KEY == 0) {
      delay(20);                    //延时
      if (KEY == 0) {              //消抖
        while (KEY == 0);          //等待释放
        return 1;                   //有键按下:1
    } }
    return 0;                       //返回0
}

void kaigua()
{

	if((GM1==1)&&(GM2==0)&&(GM3==0)&&(GM4==0))
	{
		left_l;
    delay(100);
		stop;
	}
	else if((GM1==0)&&(GM2==1)&&(GM3==0)&&(GM4==0))
	{
		left_r;
		delay(100);
		stop;
	}
	else if((GM1==0)&&(GM2==0)&&(GM3==1)&&(GM4==0))
	{
		right_l;
		delay(100);
		stop;
	}
	else if((GM1==0)&&(GM2==0)&&(GM3==0)&&(GM4==1))
	{
		right_r;
		delay(100);
		stop;
	}
}

void main()
{
    ZSD1=0;
	  ZSD2=1;
	  while (!Key_in());
	  ZSD1=1;
	  ZSD2=0;
	  while(1)
		{
		kaigua();
		}
}

这只是一代程序，其中的问题还要测试才知道，后期光敏到了会继续完善

• 为能正常开始游戏我设置了按键以开始程序，在准备好后按下按键才会开始跑真正的程序，在流水灯模块会有指示灯指示当前程序状态
