[嵌入式]启明云端分享|ESP32-S3 Smartconfig一键配网

• 物联网时代技术开始规模化服务于民众，方便快捷显得尤为重要，smartconfig一键配网便是一个典型案例。
• 智能家居/家电现阶段还处于普及阶段，由于家庭wifi网络的普及，目前普遍采用wifi与路由器完成连接，与手机/云端进行数据交互智能硬件，如智能插座，智能空调，智能空气净化器，智能灯泡，智能门锁由于不具备人机交互界面，不能像电脑一样的搜索/选择指定路由器，输入连接SSID和密码的界面，所以必须先解决正确连接路由问题。

ESP32-S3 Smartconfig一键配网

1.开发环境：
esp-idf版本 ：master
esp-idf环境：ESP-IDF开发环境搭建
https://docs.espressif.com/projects/esp-idf/zh_CN/latest/esp32c3/get-started/index.html

注：官方暂时没有s3的安装教程，可以参照32系列其他方式选择master分支即可。
配网例程：esp-idf\examples\wifi\smart_config

2.硬件需求
Esp32-s3 开发板一块
Usb数据线一条

3.一键配网(SmartConfig)连接过程：
1）ESP32 设备进入初始化状态，开启混监听所有网络数据包。
2）手机连上 WiFi，开启 APP 软件，输入手机所在 WiFi 密码，请求配网，发送UDP广播包。
3）ESP32 通过 UDP 包（长度）获取配置信息捕捉到路由 SSID 和 PASSWD，连接路由器。

4.配网APP

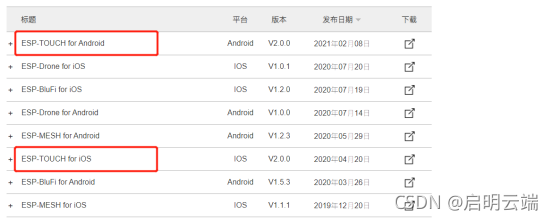

乐鑫官方：配网APP
https://www.espressif.com/zh-hans/support/download/apps
根据自己的手机系统选择相应的APP

例程分析：

// 在 event_handler 中，通过获取不同的时间执行相对应的操作。
static void event_handler(void* arg, esp_event_base_t event_base,
                                int32_t event_id, void* event_data)
{
    if (event_base == WIFI_EVENT && event_id == WIFI_EVENT_STA_START) {
        xTaskCreate(smartconfig_example_task, "smartconfig_example_task", 4096, NULL, 3, NULL);
    } else if (event_base == WIFI_EVENT && event_id == WIFI_EVENT_STA_DISCONNECTED) {
        esp_wifi_connect(); // 开始连接WiFi
        xEventGroupClearBits(s_wifi_event_group, CONNECTED_BIT);
    } else if (event_base == IP_EVENT && event_id == IP_EVENT_STA_GOT_IP) {
        xEventGroupSetBits(s_wifi_event_group, CONNECTED_BIT);
    } else if (event_base == SC_EVENT && event_id == SC_EVENT_SCAN_DONE) {
        ESP_LOGI(TAG, "Scan done");
    } else if (event_base == SC_EVENT && event_id == SC_EVENT_FOUND_CHANNEL) {
        ESP_LOGI(TAG, "Found channel");
    } else if (event_base == SC_EVENT && event_id == SC_EVENT_GOT_SSID_PSWD) {
        ESP_LOGI(TAG, "Got SSID and password");

        smartconfig_event_got_ssid_pswd_t *evt = (smartconfig_event_got_ssid_pswd_t *)event_data;
        wifi_config_t wifi_config;
        uint8_t ssid[33] = { 0 };
        uint8_t password[65] = { 0 };
        uint8_t rvd_data[33] = { 0 };
        bzero(&wifi_config, sizeof(wifi_config_t));
        memcpy(wifi_config.sta.ssid, evt->ssid, sizeof(wifi_config.sta.ssid));
        memcpy(wifi_config.sta.password, evt->password, sizeof(wifi_config.sta.password));
        wifi_config.sta.bssid_set = evt->bssid_set;
        if (wifi_config.sta.bssid_set == true) {
            memcpy(wifi_config.sta.bssid, evt->bssid, sizeof(wifi_config.sta.bssid));
        }
        memcpy(ssid, evt->ssid, sizeof(evt->ssid));
        memcpy(password, evt->password, sizeof(evt->password));
        ESP_LOGI(TAG, "SSID:%s", ssid);
        ESP_LOGI(TAG, "PASSWORD:%s", password);
        if (evt->type == SC_TYPE_ESPTOUCH_V2) {
            ESP_ERROR_CHECK( esp_smartconfig_get_rvd_data(rvd_data, sizeof(rvd_data)) );
            ESP_LOGI(TAG, "RVD_DATA:");
            for (int i=0; i<33; i++) {
                printf("%02x ", rvd_data[i]);
            }
            printf("\n");
        }
        ESP_ERROR_CHECK( esp_wifi_disconnect() );
        ESP_ERROR_CHECK( esp_wifi_set_config(WIFI_IF_STA, &wifi_config) );
        esp_wifi_connect();
    } else if (event_base == SC_EVENT && event_id == SC_EVENT_SEND_ACK_DONE) {
        xEventGroupSetBits(s_wifi_event_group, ESPTOUCH_DONE_BIT);
    }
}
static void initialise_wifi(void)
{
    ESP_ERROR_CHECK(esp_netif_init()); // 初始化底层TCP/IP堆栈
    s_wifi_event_group = xEventGroupCreate();  // 创建事件组
    ESP_ERROR_CHECK(esp_event_loop_create_default()); // 创建默认事件循环
    esp_netif_t *sta_netif = esp_netif_create_default_wifi_sta(); // 创建默认WIFI STA 在初始化错误的情况下，这个APl中止
    assert(sta_netif);
    wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();
    ESP_ERROR_CHECK( esp_wifi_init(&cfg) ); // 初始化WiFi
    //首先调用esp_event_loop_create_default() 创建默认事件循环。
    //之后使用esp_event_handler_register() 将事件处理程序注册到系统事件循环。
    ESP_ERROR_CHECK( esp_event_handler_register(WIFI_EVENT, ESP_EVENT_ANY_ID, &event_handler, NULL) );
    ESP_ERROR_CHECK( esp_event_handler_register(IP_EVENT, IP_EVENT_STA_GOT_IP, &event_handler, NULL) );
    ESP_ERROR_CHECK( esp_event_handler_register(SC_EVENT, ESP_EVENT_ANY_ID, &event_handler, NULL) );
    ESP_ERROR_CHECK( esp_wifi_set_mode(WIFI_MODE_STA) );  // 将ESP32 wifi设置为sta模式
    ESP_ERROR_CHECK( esp_wifi_start() );                  // 根据配置启动WiFi为sta
}

// 创建事件组 s_wifi_event_group = xEventGroupCreate();，触发相关事件则置标志位，在任务中循环检测标志位处理相应事件。
// smartconfig_example_task 任务中，获取 CONNECTED_BIT 和 ESPTOUCH_DONE_BIT 表示连接上 AP 和 SmartConfig 配置完成。
static void smartconfig_example_task(void * parm)
{
    EventBits_t uxBits;
    ESP_ERROR_CHECK( esp_smartconfig_set_type(SC_TYPE_ESPTOUCH) );    // 设置 SmartConfig 的协议类型
    smartconfig_start_config_t cfg = SMARTCONFIG_START_CONFIG_DEFAULT();
    ESP_ERROR_CHECK( esp_smartconfig_start(&cfg) ); //开始 smartconfig 一键配网
    while (1) {
        uxBits = xEventGroupWaitBits(s_wifi_event_group, CONNECTED_BIT | ESPTOUCH_DONE_BIT, true, false, portMAX_DELAY);
        if(uxBits & CONNECTED_BIT) {
            ESP_LOGI(TAG, "WiFi Connected to ap");
        }
        if(uxBits & ESPTOUCH_DONE_BIT) {
            ESP_LOGI(TAG, "smartconfig over");
            esp_smartconfig_stop();      // 配网结束,释放 esp_smartconfig_start 占用的缓冲区。
            vTaskDelete(NULL);
        }
    }
}
void app_main(void)
{
    ESP_ERROR_CHECK( nvs_flash_init() ); // 初始化NVS分区
    initialise_wifi();                   // 初始化WiFi为sta模式，等待APP进行配网
}

配网操作流程：

1.搭建esp-idf环境
2.编译smart_config例程

1. 设置target为S3 idf.py set-target esp32s3

2. 编译工程 idf.py build

3.烧录到开发板
idf.py flash
多个设备需添加串口号(idf.py -p PORT [-b BAUD] flash)

4.开启监视窗口
idf.py monitor (idf.py -p PORT monitor)
出现下面的打印就可以用APP进行配网

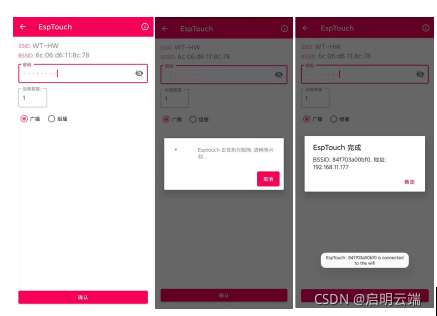

5.打开EspTouch APP (配网APP)
1)手机连接到WiFi (目前ESP32系列只支持2.4G频段)
2)输入WiFi密码
3)点击确认,配网成功会显示开发板的IP

6.一键配网成功

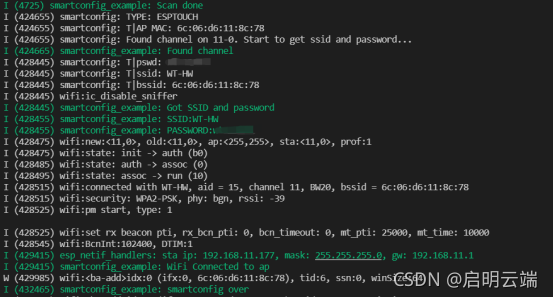

日志输出如下,成功获取到WiFi的账号密码
并连接到此WiFi,smartconfig停止

尾声

启明云端作为乐鑫代理，希望我们分享的技术文档参帮助到更多技术小伙伴！如果你需要相关乐鑫产品，可与我们的商务取得联系，我们会第一时间为您提供样品和技术支持！
